- 什么是 Region of Interest
- RoI Pooling 的工作原理
- RoI Pooling 的缺点
- RoI Align 的工作原理
什么是 Region of Interest
Region of Interest 是 RoI Pooling 处理的对象，对 Faster R-CNN 是 RPN 部分输出的建议区域（Proposal Area）。如下图，建议区域并不都是我们想要的对象，里面也可能包含没有我们想要的对象的区域以及不完整对象的区域，如图中绿色的 Box。
图1：Region of Interest
图中的建议区域如图呈现出不同大小不同比例，怎么样放入网络进行处理？最简单的方式就像R-CNN一样单个传入网络，但是这样会加大计算代价。

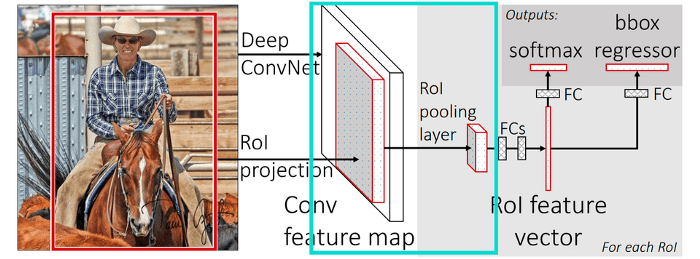

怎么处理呢？解决方案是借鉴 SPP Net，SPP Net 在卷积结构后加入一个结构使输出的结构进行统一，这个结构就是 RoI Pooling，在 Faster R-CNN 中是对接在 RPN 结构之后，使 RPN 结构形成统一的输出，在论文中给出的输出尺寸 。
图2：RoI Pooling 在 Faster R-CNN 中的位置
RoI Pooling 的工作原理

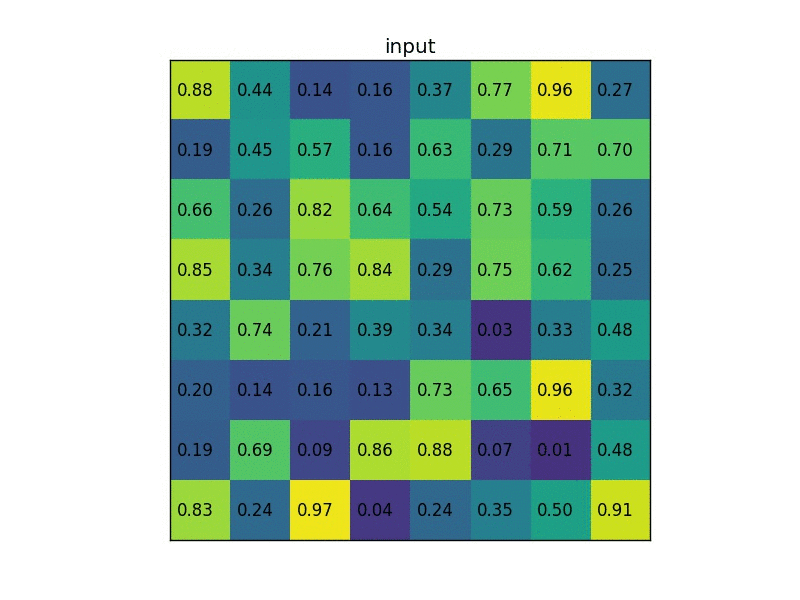

下面举个例子来看看 RoI Pooling 是如何工作的，下面一张图是在 RoI Pooling 的资料中常见的一个经典的示例，下方的 的矩阵是 Backbone 输出的特征图，黑色框是 RPN 输出的 Proposal Area。
Proposal Area 在特征图的坐标是（左上角坐标）（右下角坐标），目标是得到 的输出，如何能得到 的输出呢？(这里指的是任意尺寸缩小到想到的尺寸，例子中是 到 )
图3：RoI Pooling 例子

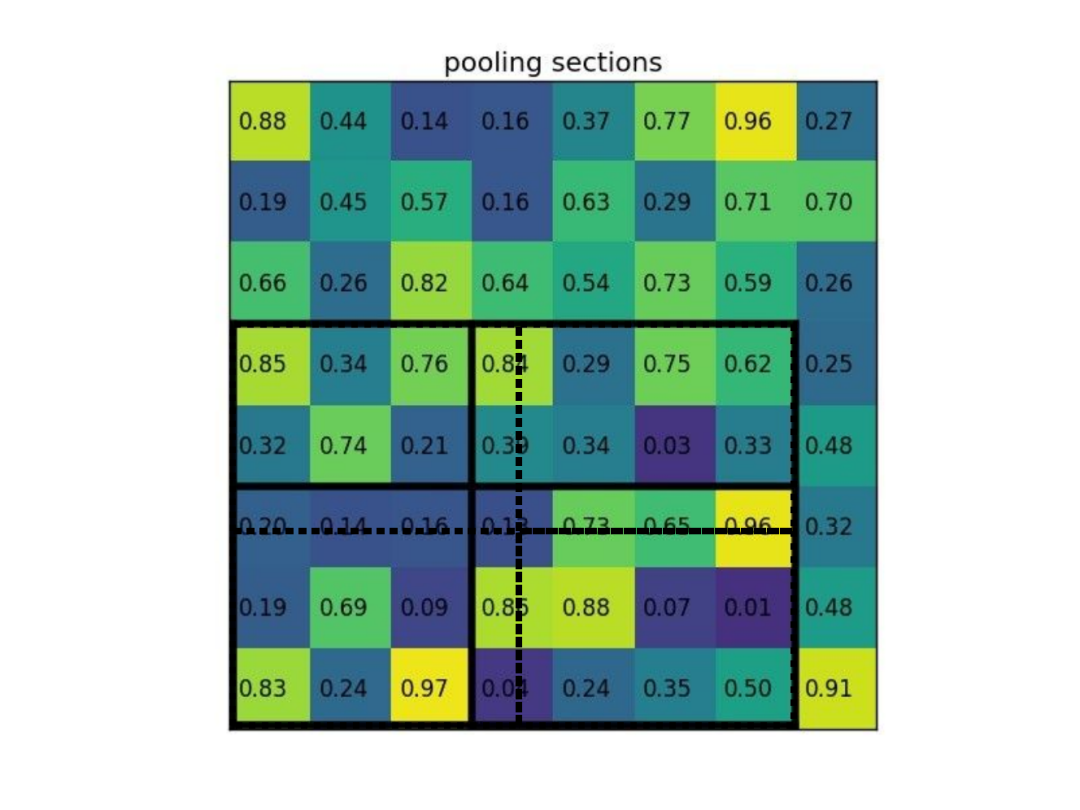

前面解释了 RoI(Region of Interest) 的含义，Pooling 是缩小的意思，采用最大池化或者平均池化来取值，以上图为例，如图 4 所示，这里可以看到 4 个区域的形状并不一样，这是因为 "Proposal Area" 的形状并不能很好的整除，只能采取这种“不公平”的分配方式。以 Max Pooling 为例，得到下面的结果。这是单个通道的流程示意，对于多通道的数据，逐通道计算。
图4：ROI Pooling 例子
RoI Pooling 的缺点
在上面的 RoI Pooling 的工作流程中，存在 2 个“近似”。
首先第一个近似是特征图上的 Anchor，它其实是映射到原图像中的，Anchor 中的坐标也是原图中的坐标，在 ROI Pooling 处理 Proposal Area(筛选后的 Anchor)是在特征图上的，所以需要将 Anchor 映射回特征图。

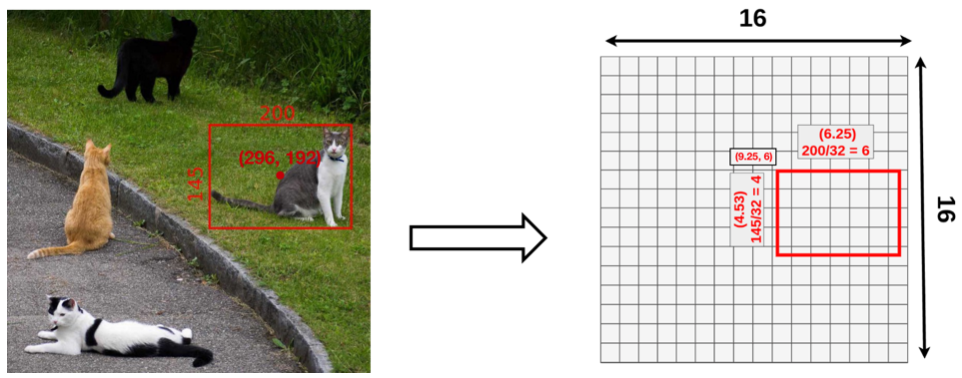

从特征图映射回原图时，计算出步距，根据步距计算得到原图坐标，现在从原图到特征图的过程类似，原图坐标除以步距得到特征图坐标。如图 5 所示。
图5：原图映射回特征图
左图中 Anchor 中心点坐标为 ，宽度 ，高度 ，步距 。原图坐标除以步距得到特征图坐标，坐标为(9.25, 6)
坐标在映射回特征图时向下取整，不要小看这零点几的差距，这是经过 32 倍缩小的结果，在原图上可能进行了二三十个像素的偏移。相对于原图中的 Proposal Area，会产生出额外的区域以及丢失一些区域，如图 6 所示。图中蓝色部分是相对于原本 Proposal Area 多出来的部分，绿色是缺失的部分。
图6：原图映射回特征图示意
第二个近似是在“切割”的时候做近似，当 RoI 不能被整好的切分的时候需要对取整的区域进行些取整，如图 7 所示，平均的切分结果在 cell 的中间，所以需要分成不相等的几块在做 Pooling。
图7：ROI 切割示意图
RoI Align 的工作原理
原理
针对 RoI Pooling 的以上问题，RoI Align 是对这些问题进行改进。RoI Align 和 RoI Pooling 的作用相同，都是使不同输入得到相同尺寸的输出。总体的步骤也相似，只是在 2 个步骤不太一样。
在原图中的坐标映射回特征图的过程不再用取整操作了，就是用计算出来的小数坐标，RoI Align 在这一步不做取整操作，保留映射回特征图的 Anchor “最原始”的状态，如图 8。
图8：RoI Align

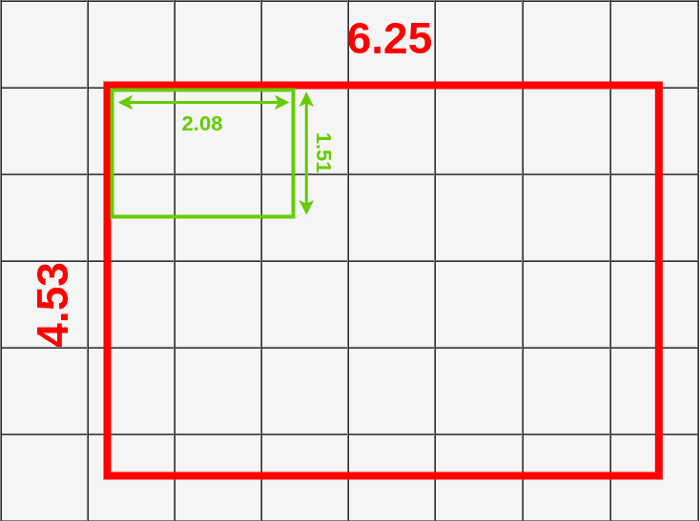

在下面的取值过程，这里希望输出得到 的结构，如图 9 中绿色部分。
图9：RoI Align

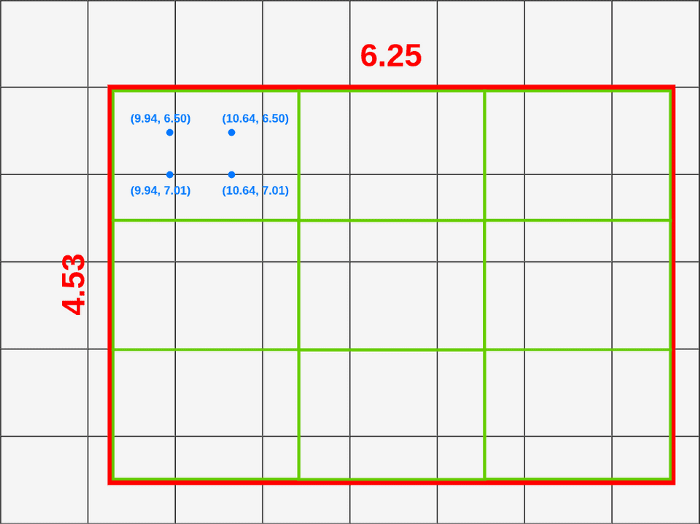

下面需要对每个绿色区域取值，可以看到每个绿色区域里的大部分特征点(表格的每个 cell 表示一个特征点)都不完全存在，需要进行采样，采样可以理解成找点，论文中推荐是使用采样点为4个，如图 10 所示。
图10：采样示意图
对于每个采样点，都可以找到坐标，如图 10 所示，有了采样点，在采样点中做 Max Pooling(或是 Average Pooling)，得到每个绿色格子中的值，每个绿色格子做同样的操作得到最终输出(例子中是对单个通道的输出处理，对于多通道输出，逐个计算每个通道的值)。

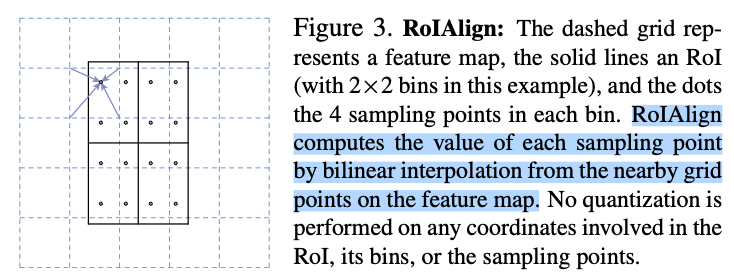

现在剩下的问题是采样点的值如何取，如果正好落在特征图上的特征点上很好说，直接取值就好，但是如果如图 10 并不是整数的坐标该如何呢？使用的是插值的方式，双线性插值，如图 11 论文中的介绍。
图11：RoI Align 双线性插值
双线性插值(Bilinear Interpolation)
双线性插值不是 RoI Align 独用的，是一种最常用的插值方式，是最均衡的插值方式，常用在对图片进行 Resize。在图像进行 Resize 之后，同样面临着找到对应的点的问题，这个过程和特征图到原图以及原图到特征图的过程特别的相似。
单线性插值

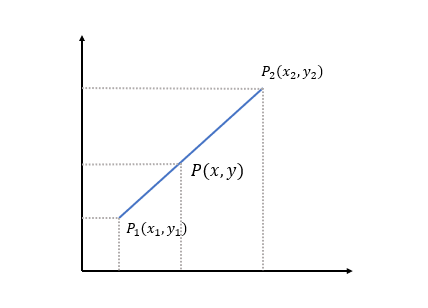

说双线性插值之前需要先说下单线性插值，已知中 点和 点，坐标分别为 、，要计算 区间内某一位置 在直线上的 值。根据初中的知识，2 点求一条直线公式(这是双线性插值所需要的唯一的基础公式)。
经过简单整理成下面的格式：
这里没有写成经典的 的形式，因为这种形式从权重的角度更好理解。首先看分子，分子可以看成 与 和 的距离作为权重，这也是很好理解的， 点与 、 点符合线性变化关系，所以 离 近就更接近 ，反之则更接近 现在再把公式中的分式看成一个整体，原式可以理解成 与 是加权系数，如何理解这个加权，要返回来思考一下，咱们先要明确一下根本的目的：咱们现在不是在求一个公式，而是在图像中根据 2 个点的像素值求未知点的像素值。这样一个公式是不满足咱们写代码的要求的。现在根据实际的目的理解，就很好理解这个加权了， 与 分别代表原图像中的像素值，上面的公式可以写成如下形式：
图12: 单线性插值
双线性插值

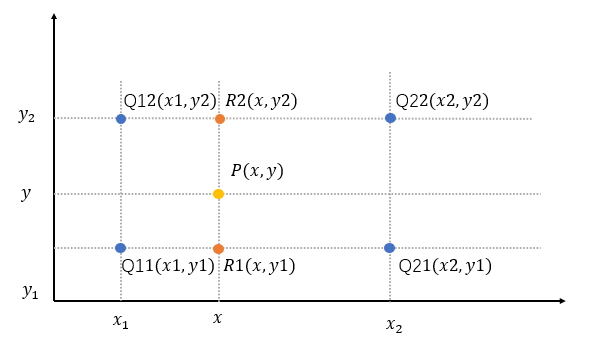

如图 13，已知 ，求其中点 的值。
图13 双线性插值
双线性插值是分别在两个方向计算了共 3 次单线性插值，如图所示，先在 方向求 2 次单线性插值，获得 、 两个临时点，再在 方向计算 1 次单线性插值得出 （实际上调换 2 次轴的方向先 后 也是一样的结果）。
- 方向单线性插值，直接带入前一步单线性插值最后的公式：
- 方向单线性插值
将第一步结果带入第二步:
在双线性插值计算中有这样的关系 和 ，那么上面的公式中的分母全都为 1，如下所示。
今天详细介绍了 RoI Pooling 与 RoI Align 的工作原理，祝大家有所进步！
