据统计容器中的大部分文件不会被使用。根据这一特征，Nydus 自定义了 Rafs 格式的文件系统，实现了镜像文件的按需加载，以解决大镜像导致的启动慢和占用存储的问题。而在 AI 场景下，无论是推理还是训练，镜像常常都是几个 G 起步，甚至几十个 G，Nydus 非常适用。

本篇主要是一些具体操作步骤，用于快速配置镜像懒加载方案 Nydus，以及常见问题的处理方法。

安装 nerdctl 和 nydus =====================

安装 Opscli




curl -sfL https://mirror.ghproxy.com/https://mirror.ghproxy.com/https://raw.githubusercontent.com/shaowenchen/ops/main/getcli.sh |VERSION=latest sh -

如果已经安装，可以更新 Opscli 到最新版本。




opscli upgrade

安装 nerdctl




opscli task -f ~/.ops/task/add-nerdctl.yaml

通过 -i ~/.kube/config 参数指定整个集群。

安装 nydus




opscli task -f ~/.ops/task/add-nydus.yaml

通过 -i ~/.kube/config 参数指定整个集群。

启动 nydus-snapshotter

在文档 https://github.com/containerd/nydus-snapshotter/tree/main/misc/snapshotter 中有很多示例配置。我们线上 Linux Kernel 并不是都高于 5.19 ，这里选择了 fuse 的方式。

2.1 创建配置文件 /etc/nydus/config.toml




mkdir -p /etc/nydus
wget https://mirror.ghproxy.com/https://raw.githubusercontent.com/shaowenchen/hubimage/main/nydus/config.toml -O /etc/nydus/config.toml

2.2 创建配置文件 /etc/nydus/nydusd-config.fusedev.json

配置后端、缓存




wget https://mirror.ghproxy.com/https://raw.githubusercontent.com/shaowenchen/hubimage/main/nydus/nydusd-config.fusedev.json -O /etc/nydus/nydusd-config.fusedev.json

创建 Systemd Unit 启动文件




wget https://mirror.ghproxy.com/https://raw.githubusercontent.com/shaowenchen/hubimage/main/nydus/nydus-snapshotter.service -O /etc/systemd/system/nydus-snapshotter.service




mkdir -p /data/containerd/io.containerd.snapshotter.v1.nydus

启动配置




systemctl enable nydus-snapshotter
systemctl start nydus-snapshotter
systemctl status nydus-snapshotter

查看服务日志




journalctl -u nydus-snapshotter -f

Containerd 集成 Nydus

添加 nydus snapshotter 插件

编辑配置文件




vim /etc/containerd/config.toml

添加如下内容




[plugins]
  [plugins."io.containerd.grpc.v1.cri"]
    [plugins."io.containerd.grpc.v1.cri".containerd]
      default_runtime_name = "runc"
      ignore_rdt_not_enabled_errors = false
      no_pivot = false
      discard_unpacked_layers = false
      disable_snapshot_annotations = false
      snapshotter = "nydus"
[proxy_plugins]
  [proxy_plugins.nydus]
    type = "snapshot"
    address = "/run/containerd-nydus/containerd-nydus-grpc.sock"

重启 containerd




systemctl restart containerd

检查是否安装成功




ctr -a /run/containerd/containerd.sock plugin ls | grep nydus

io.containerd.snapshotter.v1          nydus                    -              ok

直接将 OCI 镜像转换成 Nydus 镜像

登录镜像仓库




nerdctl login https://index.docker.io/v1/

nerdctl 的用法和 docker 一样，如果有使用到其他仓库，就登录其他仓库。

转换镜像




nydusify convert --source shaowenchen/demo-ubuntu:latest --target shaowenchen/demo-ubuntu:latest-nydus

pulling image docker.io/shaowenchen/demo-ubuntu:latest  module=converter
pulled image docker.io/shaowenchen/demo-ubuntu:latest, elapse 9.743015898s  module=converter
converting image docker.io/shaowenchen/demo-ubuntu:latest  module=converter
converted image docker.io/shaowenchen/demo-ubuntu:latest-nydus, elapse 4.002142728s  module=converter
pushing image docker.io/shaowenchen/demo-ubuntu:latest-nydus  module=converter
pushed image docker.io/shaowenchen/demo-ubuntu:latest-nydus, elapse 1m25.054493982s  module=converter

可以通过 --backend-config-file ~/.docker/config.json 指定镜像仓库的凭证。

使用 Buildkit 构建 Dockerfile 生成 Nydus 镜像

除了使用 Nydusify 转换，还可以直接构建 Dockerfile 生成 Nydus 镜像。

下载 Buildkit

https://github.com/moby/buildkit 提供的源码不支持 Nydus，需要使用 https://github.com/nydusaccelerator/buildkit 提供的版本，但后者又没有 release 版本，需要下载编译。这里，我编译好了一个版本，可以直接下载使用。




wget https://mirror.ghproxy.com/https://github.com/shaowenchen/nydusaccelerator-buildkit/releases/download/latest/buildkit-linux-amd64.tar.gz

安装 Buildkit




tar xvf buildkit-linux-amd64.tar.gz
mv bin/* /usr/local/bin/

配置 Buildkitd




mkdir -p /etc/buildkit /data/buildkit




cat > /etc/buildkit/buildkitd.toml <<EOF
debug = true
root = "/data/buildkit"
[worker.oci]
  enabled = false

[worker.containerd]
  address = "/run/containerd/containerd.sock"
  enabled = true
  platforms = [ "linux/amd64", "linux/arm64" ]
  namespace = "buildkit"
  gc = true
  gckeepstorage = 9000
  cniPoolSize = 16
EOF

生成 Systemd Unit 文件




cat > /etc/systemd/system/buildkitd.service << EOF
[Unit]
Description=buildkitd service
Documentation=https://github.com/moby/buildkit

[Service]
Environment="NYDUS\_BUILDER=/usr/local/bin/nydus-image"
ExecStart=/usr/local/bin/buildkitd --config /etc/buildkit/buildkitd.toml

[Install]
WantedBy=multi-user.target
EOF

启动 Buildkitd 服务




systemctl enable buildkitd
systemctl start buildkitd
systemctl status buildkitd

测试 Buildkitd 构建 Nydus 镜像




cat << EOF >Dockerfile
FROM shaowenchen/demo-ubuntu:latest
RUN touch 123
EOF




buildctl build --frontend=dockerfile.v0 \
  --local context=. \
  --local dockerfile=. \
  --output type=image,name=shaowenchen/demo-ubuntu:latest-build-nydus,push=true,compression=nydus,force-compression=true,oci-mediatypes=true

也可以使用 nerdctl 进行构建，nerdctl 会自动调用 buildkit 进行构建。




nerdctl build -f Dockerfile --output type=image,name=shaowenchen/demo-ubuntu:latest-build-nydus,push=true,compression=nydus,force-compression=true,oci-mediatypes=true .

推送使用的凭证是 ~/.docker/config.json，可使用 nerdctl login 登录。

验证镜像




nerdctl --snapshotter nydus run --rm -it shaowenchen/demo-ubuntu:latest-build-nydus

应用层验证 Nydus

6.1 Containerd




nerdctl --snapshotter nydus run --rm -it shaowenchen/demo-ubuntu:latest-nydus

其他 Nydus 镜像还有

shaowenchen/demo-whomai:latest-nydus
dragonflyoss/python:3.9.15-nydus
ghcr.io/dragonflyoss/image-service/ubuntu:nydus-nightly-v5

6.2 Kubernetes

创建负载




kubectl create deployment nydus-test --image=shaowenchen/demo-ubuntu:latest-nydus

也可以直接创建 DaemonSet 在每个节点上进行测试。




cat << EOF | kubectl apply -f -
apiVersion: apps/v1
kind: DaemonSet
metadata:
  name: nydus-test-daemonset
spec:
  selector:
    matchLabels:
      app: nydus-test-daemonset
  template:
    metadata:
      labels:
        app: nydus-test-daemonset
      name: nydus-test-daemonset
    spec:
      tolerations:
      - key: "node-role.kubernetes.io/control-plane"
        operator: "Exists"
        effect: "NoSchedule"
      containers:
      - image: shaowenchen/demo-ubuntu:latest-nydus
        name: nydus-test-daemonset
EOF

查看负载




kubectl get deployment nydus-test -o wide

换不同节点




kubectl patch deployment nydus-test -p '{"spec":{"template":{"spec":{"nodeName":"node1"}}}}'

清理负载




kubectl delete deployment nydus-test

配置 Grafana 监控面板查看 Nydus 指标

编辑 prometheus-server 配置




kubectl -n monitor edit cm prometheus-server

添加抓取 Nydus 指标的 Job




scrape_configs:
  - job_name: nydus
    metrics_path: /v1/metrics
    static_configs:
    - targets:
      - x.x.x.x:9110
      - x.x.x.x:9110

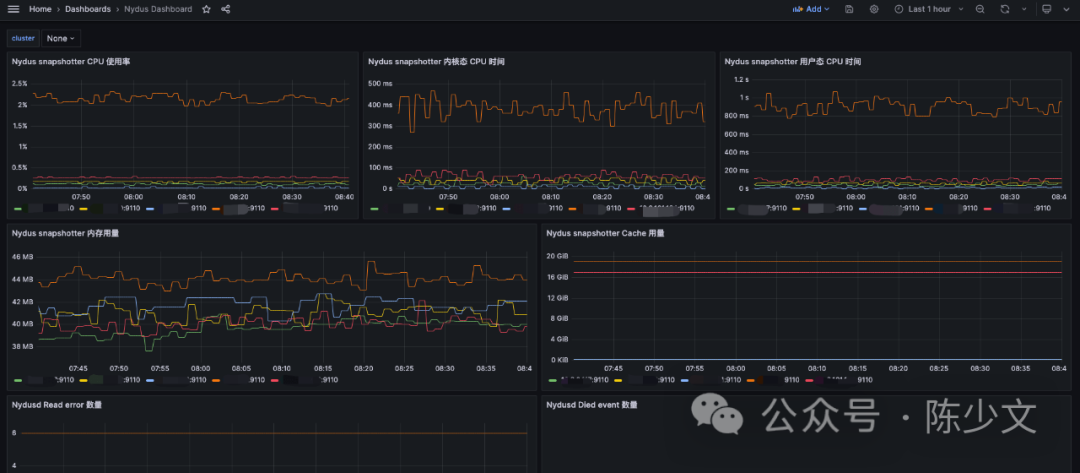

在 Grafana 添加面板

我绘制了一个简单的面板，已经分享到 Grafana 官网，可以直接导入，ID 为 20245 ，链接地址 https://grafana.com/grafana/dashboards/20245-nydus-dashboard/ 。

最终效果如下:

picture.image

常见错误处理

使用 Nydus 时，可能会遇到各种问题，这里记录我遇到的问题和处理方式，持续更新。最好能使用干净的环境，一次性配置成功，反复配置可能会出现一些奇怪的问题。

8.1 拉取镜像时 no processor for media-type

报错信息




FATA[0000] failed to extract layer sha256:58e33caaf7a78562cc25629ed0414320c3d755b66bf1f313fdcff75748102013: failed to get stream processor for application/vnd.oci.image.layer.nydus.blob.v1: no processor for media-type: unknown




failed to register layer: Error processing tar file(exit status 1): archive/tar: invalid tar header

处理方式

nydus-snapshotter 服务异常，需要查看服务日志，或者在没有配置 Nydus 的情况下拉取镜像。




journalctl -u nydus-snapshotter.service -f

8.2 应用起不来，snapshot already exists

报错信息




FATA[0001] unable to prepare extraction snapshot: target snapshot "sha256:58e33caaf7a78562cc25629ed0414320c3d755b66bf1f313fdcff75748102013": already exists




create snapshot: missing parent "k8s.io/14/sha256:e3e5579ddd43c08e4b5c74dc12941a4ef656fab070b1087a1fd5a8a836b71e7d" bucket: not found

处理方式

先删除应用的镜像，清理缓存之后，再次重试。




nerdctl rmi shaowenchen/demo-ubuntu:latest-nydus




nerdctl image prune --force --all

8.3 nydus-snapshotter 起不来，failed to initialize snapshotter: initialize filesystem

报错信息




level=error msg="Process 770795 has been a zombie"
...
level=fatal msg="failed to start nydus-snapshotter" error="failed to initialize snapshotter: initialize filesystem thin layer: wait for daemon cmb35s0g2p2n0dt9tqag: wait until daemon is RUNNING: get daemon state: daemon socket /data/containerd/io.containerd.snapshotter.v1.nydus/socket/cmb35s0g2p2n0dt9tqag/api.sock: not found"

可能还有另外一个 containerd-nydus-grpc 没有彻底退出。

处理方式




ps aux |grep containerd-nydus-grpc

找到并杀掉另外一个进程，然后重启 nydus-snapshotter 服务。

8.4 nydus-snapshotter 起不来，failed to parse configuration information

报错信息




"failed to parse configuration information"
containerd-nydus-grpc[21763]:         at api/src/config.rs:243
containerd-nydus-grpc[21763]:         note: enable `RUST_BACKTRACE=1` env to display a backtrace
containerd-nydus-grpc[21763]: [2024-01-04 17:19:49.125269 +08:00] ERROR [/src/error.rs:22] Error:
containerd-nydus-grpc[21763]:         Rafs(LoadConfig(Os { code: 22, kind: InvalidInput, message: "Invalid argument" }))
containerd-nydus-grpc[21763]:         at service/src/lib.rs:121
containerd-nydus-grpc[21763]:         note: enable `RUST_BACKTRACE=1` env to display a backtrace

处理方式

根据提示是配置文件有问题，包括，配置格式、键值、目录是否存在等。我遇到的问题是 root 目录不存在。




mkdir -p /data/containerd/io.containerd.snapshotter.v1.nydus




systemctl restart nydus-snapshotter

8.5 Kubelet 报错，找不到目录

报错




Failed to get the info of the filesystem with mountpoint" err="failed to get device for dir "/var/lib/containerd/io.containerd.snapshotter.v1.nydus": stat failed on /var/lib/containerd/io.containerd.snapshotter.v1.nydus with error: no such file or directory" mountpoint="/var/lib/containerd/io.containerd.snapshotter.v1.nydus"

处理方式

根据 https://github.com/containerd/nydus-snapshotter/issues/288 ，Nydus 目前的 root 目录需要为 $containerd_root_dir/io.containerd.snapshotter.v1.nydus。

查看 containerd 的 root 目录




cat /etc/containerd/config.toml |grep root

root = "/var/lib/containerd"

编辑 Nydus 配置文件




vim /etc/nydus/config.toml

修改 root 目录为 containerd 的 root 目录下的子目录 io.containerd.snapshotter.v1.nydus 。创建一下这个目录，然后重启 nydus-snapshotter 服务。

8.6 重启之后 Containerd 托管的 Pod 全部无法启动

处理方式

先关闭 containerd 中的 nydus 配置




sed -i 's/snapshotter = "nydus"/snapshotter = "overlayfs"/g' /etc/containerd/config.toml
systemctl restart containerd.service

等待一会儿，再打开 nydus 配置。




sed -i 's/snapshotter = "overlayfs"/snapshotter = "nydus"/g' /etc/containerd/config.toml
systemctl restart containerd.service

8.7 应用起不来，报错 bucket: not found

报错信息




containerd[937]: time="2024-01-07T08:17:13.044578960+08:00" level=error msg="RunPodSandbox for &PodSandboxMetadata{Name:kube-scheduler-bj6-a-ai-kas-k8s-master-03,Uid:d63b14268dcd89918c2eba5fa110d396,Namespace:kube-system,Attempt:2,} failed, error" error="rpc error: code = NotFound desc = failed to create containerd container: create snapshot: missing parent \"k8s.io/14/sha256:e3e5579ddd43c08e4b5c74dc12941a4ef656fab070b1087a1fd5a8a836b71e7d\" bucket: not found"

处理方式

去主机上直接拉取镜像，看看是否能拉取成功。

如果依然失败，尝试清理一下镜像再试。

清空 Containerd 的 root 目录，重启机器，实测可行。
