Aitrainee | 公众号：AI进修生

🌟Skywork-MoE ：首个完整将 MoE Upcycling 技术应用并落地的开源千亿 MoE大模型，也是首个支持用 单台 4090 服务器 推理的开源千亿 MoE大模型。

23年6月，美国知名骇客George Hotz在多次采访中透露，GPT-4由 8个220B 模型组成，总参数量为1.76万亿。

具体来说，GPT-4采用了Mixture of Experts (MoE)架构，每个专家模型都有2200亿个参数，共计8个这样的模型。

下面这张8头怪，看起来就像现在的GPT-4。

picture.image

MoE 应用于大模型， GPT-4并不是第一个 。2024年 6月3日 ，昆仑万维宣布开源 2 千亿稀疏大模型 Skywork-MoE ，性能强劲，同时推理成本更低。Skywork-MoE 基于之前昆仑万维开源的 Skywork-13B 模型中间 checkpoint 扩展而来，是首个完整将 MoE Upcycling 技术应用并落地的开源千亿 MoE大模型，也是首个支持用 单台 4090 服务器 推理的开源千亿 MoE大模型。

混合专家: Moe已成为现阶段LLM的新标准。

昆仑万维的 MoE Upcycling 技术通过将 稠密模型 （Dense Model）转换为 混合专家模型 （Mixture of Experts, MoE），显著提高模型推理效率，下面我们来看看从稠密模型到MoE模型的MoE Upcycling技术（本小节末尾有 资料与论文 ）：

MoE Upcycling 技术工作流程

1. 初始化 ：选择一个已有的稠密模型作为起点。所有参数和可选的优化器状态都是从原始检查点复制的，除了与MoE路由器相对应的参数（原始架构中不存在这些参数）。
1. 扩展到MoE ：

• 复制权重 ：原始稠密模型中的所有权重（包括层归一化、注意力机制和多层感知机（MLP））都被复制到新的MoE模型中。
• 生成专家副本 ：新的MoE层中的专家是被替换的原始MLP层的相同副本。图中显示，通过从原始MLP层生成多个专家副本（例如，MLP 1, MLP 2, ... MLP E）。
• 路由器初始化 ：一个新的路由器模块被添加到MoE模型中，这个路由器模块需要从头开始训练。

1. 训练：对MoE架构进一步训练，以优化各个专家的表现和整体模型的协同工作效果。

优点

• 降低训练成本 ：MoE模型可以显著减少训练成本，达到与更大稠密模型相当的性能。训练一个MoE模型的成本可以低至达到同等质量的稠密模型的五分之一。
• 提高推理效率 ：MoE模型在推理过程中仅激活部分专家，从而降低计算资源需求和推理时间。
• 可扩展性强 ：MoE架构能够扩展到包含大量参数的模型，通过如ZeRO-Offload等技术解决GPU内存限制问题，使得超大规模模型的训练成为可能。

图示说明

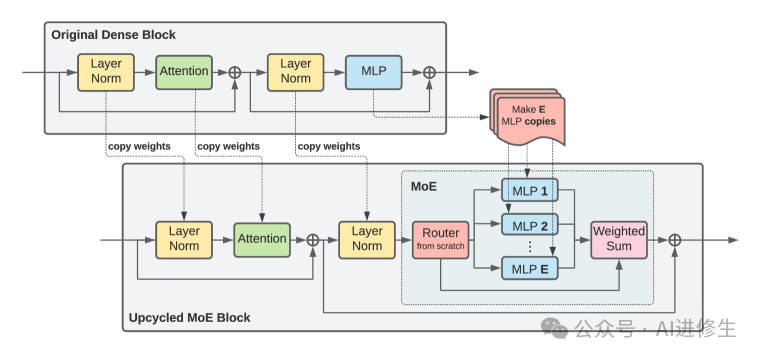

picture.image ▲ 图1展示了从稠密模型到MoE模型的升级改造初始化流程。所有参数以及可选的优化器状态都是从原始检查点复制的，除了与MoE路由器相对应的参数（原始架构中不存在）。特别是，新MoE层中的专家是被替换的原始MLP层的相同副本。

通过以上步骤，MoE Upcycling技术使得大规模模型的部署和应用变得更加高效和可行。更多详细信息请参考DeepSpeed和相关MoE模型研究。

分析和分组概念性词汇：DeepSpeed、MoE、Upcycling ？

我们可以将上面那些概念性词汇进行分析和分组，以便更好地理解它们之间的关系以及它们所涉及的潜在主题或问题。

1. DeepSpeed

DeepSpeed 是一个深度学习优化库，由微软推出，旨在加速大规模模型的训练和推理。DeepSpeed 提供了许多优化技术，例如并行计算、内存优化和训练加速，帮助开发者高效地处理具有数十亿参数的模型。

2. MoE（Mixture of Experts）

MoE （混合专家模型）是一种神经网络架构，通过将模型分解成多个“专家”来提高模型的效率和性能。每个专家专注于处理输入数据的不同部分，模型通过一个路由器模块来决定哪些专家应被激活。

3. Upcycling

Upcycling 在这个上下文中指的是从一个较小的稠密模型（Dense Model）升级到一个更大的稀疏MoE模型。这种技术旨在利用已有模型的权重和结构，通过增加专家模块和重新训练来提升模型的性能和效率。

分组和分析

1. DeepSpeed 和 MoE 的结合

• 技术结合 ：DeepSpeed提供的优化技术与MoE架构相结合，可以显著提升大规模模型的训练和推理效率。DeepSpeed的内存优化和并行计算能力使得在常规硬件上训练巨型MoE模型成为可能。
• 应用场景 ：这两者的结合在大规模自然语言处理（NLP）和生成式预训练模型（GPT）中有广泛应用。DeepSpeed可以处理数百亿到数万亿参数的模型，而MoE架构通过稀疏激活技术降低计算成本和推理延迟

2. Upcycling 的作用和过程

• 过程描述 ：Upcycling技术从一个稠密模型开始，逐步扩展到一个包含多个专家的MoE模型。具体过程包括复制稠密模型的权重、生成多个专家副本以及初始化和训练新的MoE架构。
• 性能提升 ：Upcycling不仅降低了训练成本，还提升了推理效率，使得大规模模型的部署更加可行。通过MoE架构的稀疏激活机制，可以在不牺牲性能的前提下减少计算资源的需求

小结一下

DeepSpeed为大规模模型提供了强大的优化支持，MoE架构通过专家模块提升了模型的处理能力，而Upcycling技术将二者结合，显著提高了模型的训练和推理效率。

picture.image 以下是上文涉及到的资料与论文：

详细技术报告: https://proceedings.mlr.press/v162/rajbhandari22a/rajbhandari22a.pdf

ZeRO-Offload技术介绍: https://www.microsoft.com/en-us/research/blog/zeus-offload-deepspeed-moe-training-from-gpu-memory-to-cpu-memory/

DeepSpeed的MoE训练优化探讨: https://medium.com/deepspeed-training/an-empirical-exploration-of-deepspeeds-moe-training-optimization-e8f51d01f63

MoE模型研究论文: https://arxiv.org/abs/2006.04616

Skywork-MoE 模型架构

Skywork-MoE模型是昆仑万维在天工3.0研发模型系列中的一部分。以下是该模型的详细架构及相关信息：

1. Skywork-MoE-Medium

• 总参数量 ：146B（1460亿）
• 激活参数量 ：22B（220亿）
• 专家数量 ：16个专家（Experts）
• 每个专家的大小 ：13B（130亿）
• 每次激活的专家数量 ：2个专家

Skywork-MoE-Medium模型在推理过程中，每次只激活两个专家来处理输入数据，从而大幅减少了计算资源需求，同时保持高效的处理能力和性能。

2. 其他型号

除了Skywork-MoE-Medium外，天工3.0系列还包括其他两个不同规模的MoE模型：

• Skywork-MoE-Small ：总参数量为75B（750亿）
• Skywork-MoE-Large ：总参数量为400B（4000亿）

然而，这两个模型（Skywork-MoE-Small和Skywork-MoE-Large） 并未在此次开源范围内 。

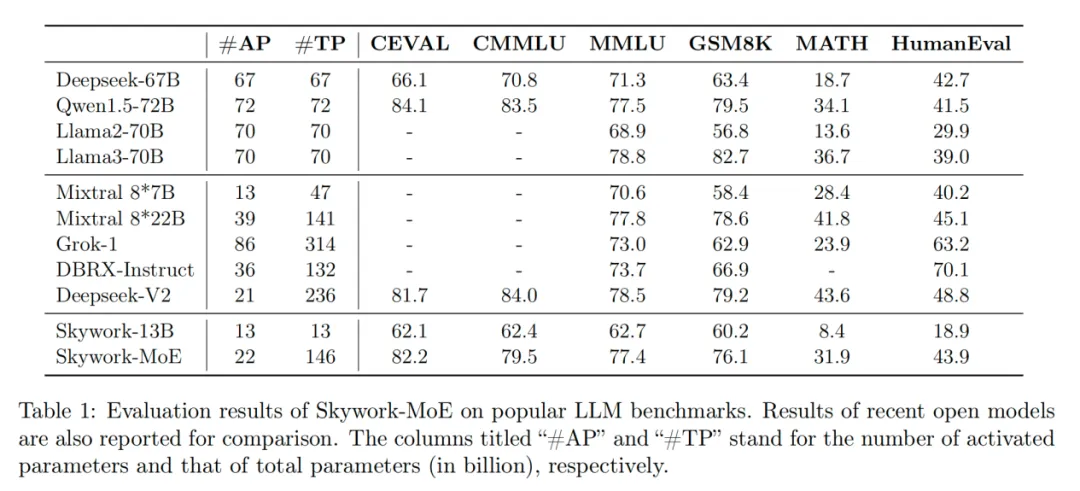

模型能力&评估

picture.image

1. 评测表现优异 ：

• CEVAL ：Skywork-MoE在CEVAL评测中获得82.2的高分，显著优于许多模型。
• CMMU ：在CMMU评测中，Skywork-MoE的得分为79.5，表现与大型Dense模型相近。
• MMLU ：在MMLU评测中，Skywork-MoE的得分为77.4，与其他大型模型相当。
• GSM8K ：在GSM8K评测中，Skywork-MoE的得分为76.1，优于许多同类模型。
• MATH ：在MATH评测中，Skywork-MoE的得分为31.9，表现较为突出。
• HumanEval ：在HumanEval评测中，Skywork-MoE的得分为43.9，显示出良好的综合能力。

1. 推理成本低 ：

• 稀疏激活机制 ：Skywork-MoE利用稀疏激活机制，仅在推理时激活一部分参数（20B），大幅降低计算成本和资源消耗，几乎减少了3倍的推理成本。

1. 参数规模小，性能强 ：

• 更少的总参数 ： Skywork-MoE的总参数量比DeepSeekV2少1/3，但在多项评测中表现接近甚至优于DeepSeekV2。这表明Skywork-MoE在保持较小参数规模的同时，仍能提供强大的性能。

1. 相对其他模型的比较 ：

• 相同激活参数量对比 ：在20B激活参数量的情况下，Skywork-MoE的表现接近一些70B的Dense模型，显示出其在高效计算和性能方面的显著优势。
评测指标解释

CEVAL：• CEVAL是一种评估模型在不同任务上的综合能力的测试。这些任务可能包括语言理解、逻辑推理等。得分越高，表示模型在这些任务上的表现越好。

CMMU：• CMMU测试模型在多任务环境下的表现，尤其是跨学科或跨领域的任务。它考察模型的多样性和适应性。高得分表示模型能在不同类型的任务中表现出色。

MMLU：• MMLU测试模型在语言理解和使用方面的能力，包括语法、上下文理解和语言生成等方面。高得分表示模型的语言处理能力强。

GSM8K：• GSM8K测试模型在数学问题求解上的表现。这包括基本的算术、代数和几何问题。高得分表示模型在数学问题上的表现好。

MATH：• MATH测试模型在解决更复杂的数学问题上的能力，涉及到更高级的数学概念和推理。高得分表示模型能解决复杂的数学问题。

HumanEval：• HumanEval测试模型在模拟人类评估上的能力。包括模型在编程任务、逻辑推理和创造性任务上的表现。高得分表示模型在这些任务上表现

Skywork-MoE的优势

| 模型 | 使用资源 (#TP) | CEVAL | CMMU | MMLU | GSM8K | MATH | HumanEval | | Skywork-MoE | 146 | 82.2 | 79.5 | 77.4 | 76.1 | 31.9 | 43.9 |

• #TP ：使用的计算资源（以单位数量表示）。
• 得分：越高表示模型在该测试中的表现越好。

1. 高效性能 ：

• 表现优异 ：Skywork-MoE在CEVAL、CMMU、MMLU、GSM8K等测试中得分很高。
• 使用少量资源 ：它仅使用20B的计算资源，这比其他更大模型（如70B）节省了近3倍的成本。

1. 节约资源 ：

• 低推理成本 ：Skywork-MoE通过稀疏激活机制，只激活一部分计算单元，显著降低计算成本。

1. 小规模，高效率 ：

• 参数少，效果好 ：Skywork-MoE的总参数量比DeepSeekV2少三分之一，但在许多测试中表现相当甚至更好。

总结，Skywork-MoE在多个测试中表现优异，使用较少资源但能达到甚至超过大模型的性能，在性能和效率上具有显著优势。

技术创新：Gating Logits归一化操作

为了解决混合专家模型（MoE）训练困难和泛化性能差的问题，Skywork-MoE相较于Mixtral-MoE，设计了两种训练优化算法。这里介绍其中一种：Gating Logits归一化操作 。

picture.image

Gating Logits 归一化操作

在Gating Layer的token分发逻辑中，新增了一个归一化操作，使得Gating Layer的参数学习更加集中于被选中的前两个专家（top-2 experts）。这种方法增加了MoE模型对于top-2专家的置信度，从而提升模型的性能。

图表解释

图1展示了有无归一化操作的门控分布对比。黑色虚线对应于均匀概率基线1/16。

• 上图（w/o normalization） ：没有归一化操作时，各专家的选择概率较为平均。
• 下图（with normalization） ：有归一化操作时，前两个专家和第十四个专家被显著更多地选择，增加了模型对这些专家的信任度。

通俗解释

在混合专家模型中，我们需要决定哪些“小脑袋”（专家）来处理输入的数据。Gating Logits归一化操作就是帮助模型更好地选择最合适的两个“小脑袋”来处理数据。这一操作使得模型更确定选择的专家，提高了模型的效率和准确性。

对比说明

• 没有归一化 ：模型分配任务时，所有专家的选择机会差不多，模型没有明确偏好。
• 有归一化 ：模型更倾向于选择最合适的两个专家，增加了模型对这些专家的信任，提高了任务处理的效果。

通过这种优化，Skywork-MoE可以更好地利用每个专家的特长，提高模型的整体表现。

技术创新：自适应的Aux Loss

为了提升MoE模型的训练效果和泛化性能，Skywork-MoE引入了自适应的辅助损失系数（Aux Loss）。与传统的固定系数方法不同，Skywork-MoE在训练的不同阶段自适应地选择合适的辅助损失系数，从而让Token丢失率（Token Drop Rate）保持在合适的范围内。这既能保证专家分发的平衡，又能让专家学习具备差异化，从而提升模型整体性能和泛化水平。

picture.image

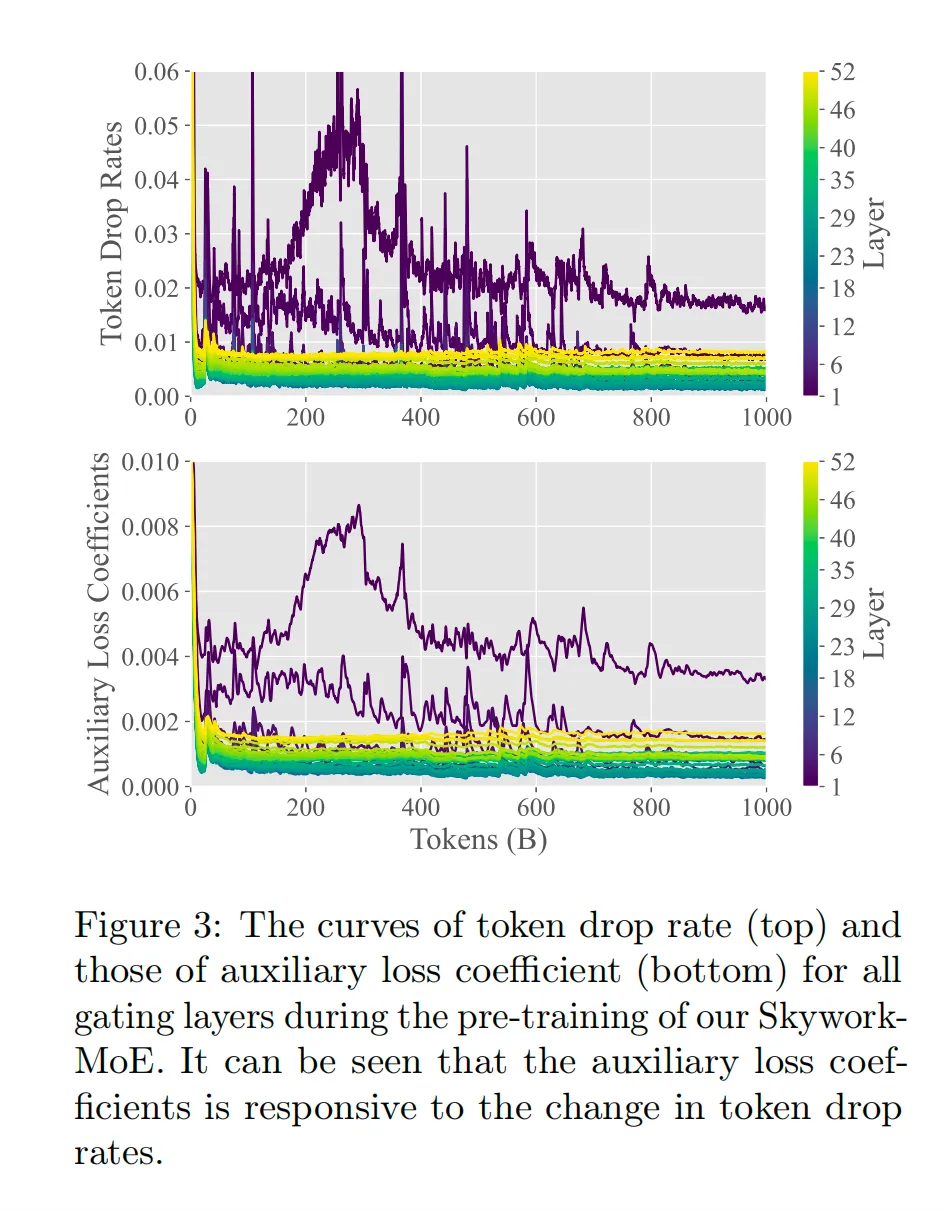

▲ 图3

自适应Aux Loss的工作原理

1. 前期训练 ：

• 参数学习不到位 ：在MoE训练的前期，由于参数还没有充分学习到位，导致Token分布差异太大（Token Drop Rate太高）。
• 较大的Aux Loss ：此时需要较大的Aux Loss来帮助Token负载平衡，确保每个专家能均衡地接收和处理数据。

1. 后期训练 ：

• 保持专家区分度 ：在MoE训练的后期，希望专家之间保持一定的区分度，避免Gating Layer倾向于随机分发Token。
• 较低的Aux Loss ：此时需要较低的Aux Loss来降低纠偏，确保每个专家能专注于特定类型的数据处理，从而保持模型的专门化和差异化。

图表解释

图3展示了在Skywork-MoE预训练过程中，各个Gating Layer的Token丢失率和辅助损失系数的变化情况：

• 上图（Token Drop Rates） ：

• 显示了不同层在训练过程中的Token丢失率变化。可以看出，在训练初期，Token丢失率较高，随着训练进行，Token丢失率逐渐降低并趋于稳定。

• 下图（Auxiliary Loss Coefficients） ：

• 显示了不同层在训练过程中的辅助损失系数变化。可以看出，辅助损失系数在训练初期较高，用于平衡Token分布。随着训练的进行，辅助损失系数逐渐降低，以确保专家能够保持专门化。

通俗解释

在混合专家模型中，数据（Token）需要分配给多个“小脑袋”（专家）进行处理。如果分配不均，会影响模型的学习效果。自适应Aux Loss机制就像一个智能调节器，在模型训练的不同阶段自动调整“平衡器”，确保数据均衡分配，同时让每个“小脑袋”专注于它擅长的任务。

对比说明

• 训练初期 ：

• 数据分配不均，需要更强的“平衡器”来均衡分配。
• 结果：模型逐渐学会如何更好地分配数据，各个“小脑袋”都能得到适当的训练。

• 训练后期 ：

• 数据分配逐渐均衡，需要弱一点的“平衡器”来确保每个“小脑袋”能专注于特定任务。
• 结果：模型保持每个“小脑袋”的专门化，提升整体性能。

通过这种自适应的Aux Loss机制，Skywork-MoE能够更有效地进行训练，提升模型的整体表现和泛化能力。

训练 Infra

为了解决混合专家模型（MoE）大规模分布式训练的挑战，Skywork-MoE提出了两个重要的并行优化设计，从而在千卡集群上实现了MFU 38%的训练吞吐，其中MFU以22B的激活参数计算理论计算量。本文介绍其中一种：Expert Data Parallel。

picture.image

Expert Data Parallel

区别于Megatron-LM社区已有的EP（Expert Parallel）和ETP（Expert Tensor Parallel）设计，天工提出了一种称之为Expert Data Parallel的并行设计方案。这种并行方案可以在Expert数量较小时仍能高效地切分模型，对Expert引入的all2all通信也可以最大程度地优化和掩盖。相较于EP对GPU数量的限制和ETP在千卡集群上的低效，EDP可以较好地解决大规模分布式训练MoE的并行痛点，同时EDP的设计简单、鲁棒、易扩展，可以较快地实现和验证。

图表解释

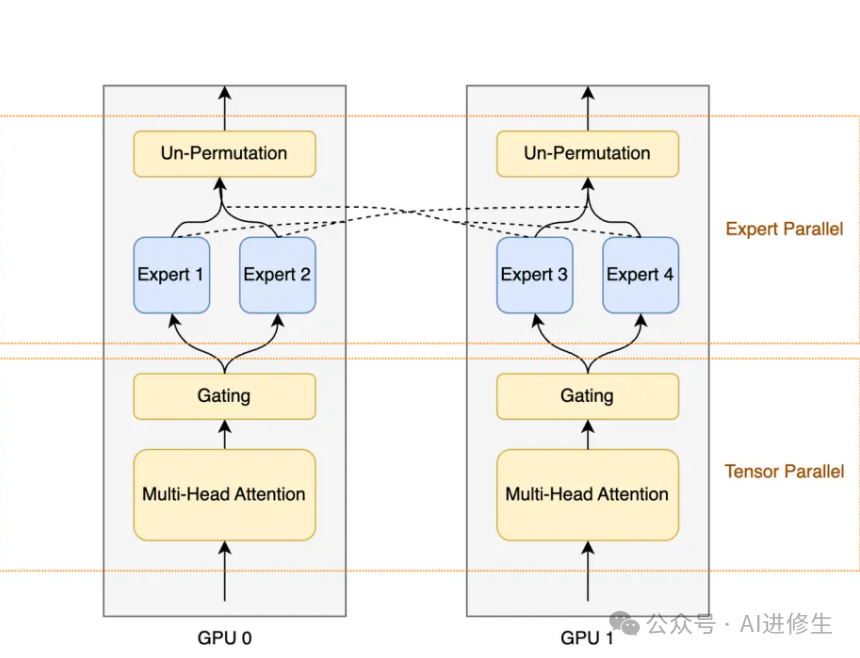

图中的EDP示例展示了两卡情况下的设置，TP（Tensor Parallel）= 2，EP（Expert Parallel）= 2。其中，Attention部分采用Tensor Parallel，Expert部分采用Expert Parallel。

• 左侧（GPU 0） ：

• Multi-Head Attention：采用Tensor Parallel
• Gating Layer
• Experts（Expert 1和Expert 2）：采用Expert Parallel
• Un-Permutation

• 右侧（GPU 1） ：

• Multi-Head Attention：采用Tensor Parallel
• Gating Layer
• Experts（Expert 3和Expert 4）：采用Expert Parallel
• Un-Permutation

通俗解释

在大规模训练模型时，我们需要将计算任务分布到多个GPU上。Expert Data Parallel设计通过将专家模块的计算任务高效地分配到各个GPU上，使得模型训练更高效、扩展性更强，并且易于实现和验证。

对比说明

• Expert Parallel (EP)：对GPU数量有严格限制，扩展性差。
• Expert Tensor Parallel (ETP)：在大规模集群上效率低下。
• Expert Data Parallel (EDP)：解决了上述问题，设计简单且高效，适用于大规模分布式训练。

通过这种优化，Skywork-MoE可以在大规模集群上实现高效的MoE模型训练，提升了整体的计算性能。

非均匀切分流水并行

为了解决流水并行下均匀切分Layer时的各stage计算负载和显存负载不均衡问题，Skywork-MoE提出了非均匀的流水并行切分和重计算Layer分配方式，使得总体的计算/显存负载更均衡，从而提升端到端训练吞吐量约10%。

picture.image

非均匀切分流水并行

由于first stage的Embedding计算和last stage的Loss计算，以及Pipeline Buffer的存在，均匀切分Layer时各stage的计算负载和显存负载均有明显不均衡情况。通过非均匀的流水并行切分和重计算Layer分配方式，可以更好地平衡各stage的负载。

图表解释

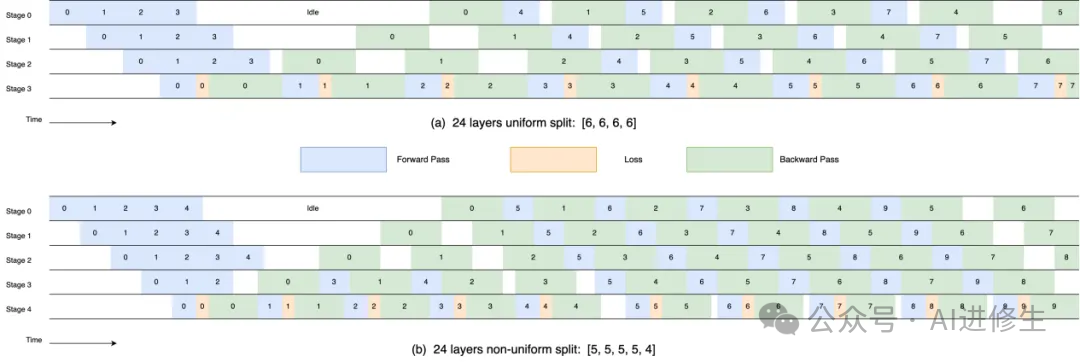

图中比较了均匀切分和非均匀切分下的流水并行气泡：

• 图(a)：24层模型的均匀切分，分为4个stage，每个stage的layer数量是[6, 6, 6, 6]。

• 蓝色：Forward Pass
• 橙色：Loss计算
• 绿色：Backward Pass
• 各stage的计算负载和显存负载不均衡，产生明显的流水气泡。

• 图(b)：优化后的非均匀切分，分为5个stage，每个stage的layer数量是[5, 5, 5, 5, 4]。

• 在中间流水打满的阶段，非均匀切分的气泡更低，实现了更高的计算和显存负载均衡。

通俗解释

在大规模模型训练中，我们需要将计算任务分配到多个流水阶段。均匀切分会导致某些阶段任务过多，而某些阶段任务过少，从而导致资源浪费。非均匀切分通过重新分配计算任务，使得每个阶段的工作量更均衡，从而提高整体训练效率。

对比说明

• 均匀切分 ：各stage的计算和显存负载不均衡，资源利用率低。
• 非均匀切分 ：各stage的计算和显存负载更均衡，资源利用率高，整体训练吞吐量提高约10%。

通过这种优化，Skywork-MoE可以在大规模训练中更高效地利用计算资源，提升训练性能。

从头训练与回收利用训练策略比较

为了探讨在不同条件和预算下训练Mixture of Experts (MoE)模型的效果，Skywork-MoE通过一系列基于Scaling Laws的实验，比较了从头训练和回收利用训练两种策略的优劣。

picture.image

从头训练与回收利用训练策略

• 从头训练（From Scratch Training） : 从未初始化的状态开始训练MoE模型。
• 回收利用训练（Upcycling Training） : 使用预训练的Dense模型来初始化MoE模型。

实验数据分析

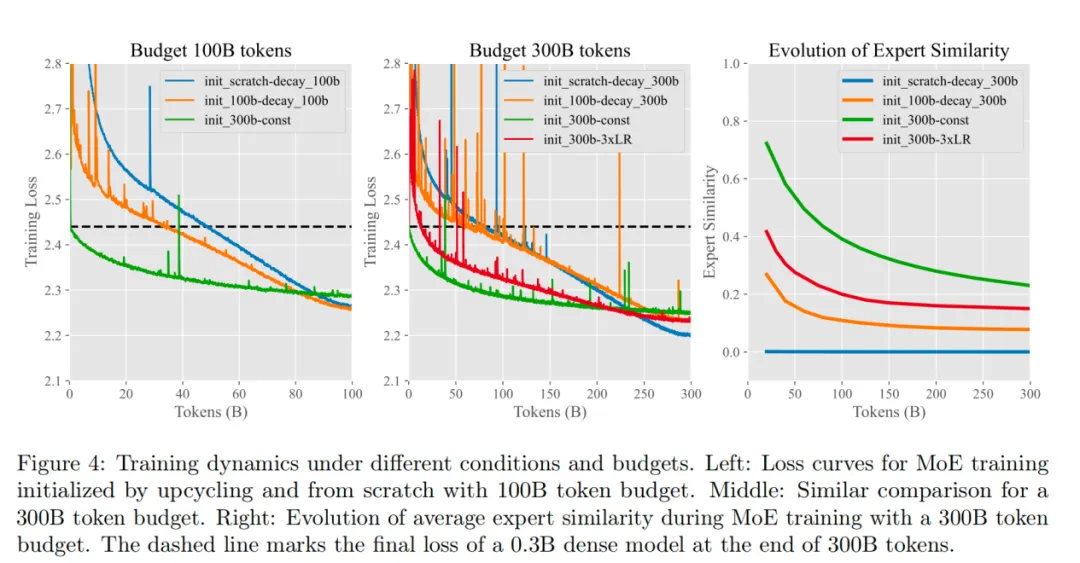

图表解释上图展示了不同条件和预算下的训练动态：

左图：100B Token预算下的训练损失

• 曲线 :

• init_scratch-decay_100b (蓝色)
• init_100b-decay_100b (橙色)
• init_300b-const (绿色)

• 轴标签 :

• X轴：Token (B)
• Y轴：训练损失

• 观察 : 绿色曲线(init_300b-const)在100B Tokens结束时显示出最低的训练损失。

中图：300B Token预算下的训练损失

• 曲线 :

• init_scratch-decay_300b (蓝色)
• init_100b-decay_300b (橙色)
• init_300b-const (绿色)
• init_300b-3xLR (红色)

• 轴标签 :

• X轴：Token (B)
• Y轴：训练损失

• 观察 : 绿色曲线(init_300b-const)在300B Tokens结束时显示出最低的训练损失，红色曲线(init_300b-3xLR)表现紧随其后。

右图：专家相似性的演变

• 曲线 :

• init_scratch-decay_300b (蓝色)
• init_100b-decay_300b (橙色)
• init_300b-const (绿色)
• init_300b-3xLR (红色)

• 轴标签 :

• X轴：Token (B)
• Y轴：专家相似性

• 观察 : 绿色曲线(init_300b-const)在整个训练过程中保持了较高的专家相似性，表明模型稳定性和性能较好。

结论

训练策略选择

• 当MoE模型的训练FLOPs明显高于Dense模型（超过2倍）时，从头训练更有优势 。这主要是因为从头训练可以在高计算预算下更有效地利用资源，避免预训练模型的局限性。
• 当训练FLOPs不超过Dense模型的2倍时，回收利用训练可以显著减少训练成本 。例如，使用init_300b-const方法在较低预算下表现最佳。

关键观察

• 100B Tokens预算 : init_300b-const方法显示最低的训练损失。
• 300B Tokens预算 : init_300b-const方法在训练损失和专家相似性方面均表现最佳。
• 专家相似性 : init_300b-const方法在整个训练过程中保持较高水平，表明其在平衡负载和保持稳定性方面的优越性。

通俗解释

在大规模模型训练中，选择合适的训练策略可以显著影响模型性能和训练成本。对于计算负载较高的模型，从头训练可能更有效；而对于计算负载相对较低的模型，回收利用预训练模型可以节省成本并保持良好的性能。

对比说明

• 从头训练 : 高预算下更有效，适用于训练FLOPs显著高于Dense模型的场景。
• 回收利用训练 : 更经济，适用于训练FLOPs不超过Dense模型2倍的场景。

通过这种优化策略，Skywork-MoE能够在大规模训练中更高效地利用计算资源，提升训练性能。

4090 推理

Skywork-MoE 是目前能在 8x4090 服务器上推理的最大的开源 MoE 模型。8x4090 服务器一共有 192GB 的 GPU 显存，在 FP8 量化下（weight 占用 146GB），使用天工首创的非均匀 Tensor Parallel 并行推理方式，Skywork-MoE 可以在合适的 batch size 内达到 2200 tokens/s 的吞吐。天工团队完整开源了相关的推理框架代码和安装环境，详情参见：

https://github.com/SkyworkAI/Skywork-MoE

Skywork-MoE 开源地址

Skywork-MoE 的模型权重、技术报告完全开源，免费商用，无需申请：



• 模型权重下载：

• https://huggingface.co/Skywork/Skywork-MoE-base

• https://huggingface.co/Skywork/Skywork-MoE-Base-FP8

• 模型开源仓库：

• https://github.com/SkyworkAI/Skywork-MoE

• 模型技术报告：

• https://github.com/SkyworkAI/Skywork-MoE/blob/main/skywork-moe-tech-report.pdf

• 模型推理代码（支持 8x4090 服务器上 8 bit 量化加载推理）：

• https://github.com/SkyworkAI/vllm
