背景
ROC 曲线（ Receiver Operating Characteristic curve ）是一种广泛用于评价分类模型性能的工具，尤其适用于二分类问题。它通过在不同阈值下计算模型的真阳性率（ True Positive Rate, TPR ）和假阳性率（ False Positive Rate, FPR ）来全面评估分类器的表现，随着机器学习的发展，尤其是在医疗诊断、欺诈检测和金融风险控制等领域， ROC 曲线成为衡量分类器性能的标准方法
基本概念
ROC曲线作用
ROC 曲线的主要作用是评估分类模型的性能，其他评估指标（如精度、查准率等）相比， ROC 曲线有以下几个显著的优势：
（1）抗不平衡数据的能力：在处理样本类别不平衡的数据集时，ROC曲线提供了比精度等指标更全面的评价，避免了精度受多数类的偏倚。
（2）不同阈值下的模型性能评估：ROC曲线通过不同的阈值来平衡分类模型的TPR和FPR，可以帮助理解模型在不同的决策点下的表现。
（3）提供AUC值：ROC曲线下的面积（AUC, Area Under the Curve）是一个很好的综合指标，可以通过一个数值直接比较多个模型的优劣。
ROC曲线原理
ROC 曲线的构建原理是基于分类器在不同阈值下的表现，为了详细解释 ROC 的原理，我们可以从二分类问题入手
1
．二分类下的 ROC 原理
在二分类问题中，假设有两个类别：正类（ Positive ）和负类（ Negative ），分类器的输出是一个概率值，通常通过设定阈值来决定输出类别。当阈值发生变化时，模型的性能会随之改变。 ROC 曲线正是在不同阈值下，计算模型的 TPR 和 FPR 来绘制的。
真阳性率（ TPR, True Positive Rate ） : 表示被正确预测为正类的正样本占所有正样本的比例，公式为：
其中，
为真阳性，
为假阴性
假阳性率（ FPR, False Positive Rate ） : 表示被错误预测为正类的负样本占所有负样本的比例，公式为：
其中，
为假阳性，
为真阴性
ROC 曲线是以 FPR 为横坐标， TPR 为纵坐标绘制的，曲线上的每个点代表一个特定的阈值下分类器的表现。当模型性能较好时， ROC 曲线会靠近左上角，这意味着在高 TPR 的同时保持低 FPR 。
2．AUC值
AUC （ Area Under the Curve ）是 ROC 曲线下的面积。 AUC 值介于 0 到 1 之间， AUC 越接近 1 ，模型的区分能力越强。一般情况下， AUC 值可以这样理解
（1）0.5：模型没有区分能力，和随机猜测差不多
（2）0.5-0.7：模型具有较低的区分能力
（3）0.7-0.9：模型具有较好的区分能力
（4）0.9-1.0：模型的区分能力非常强
3．多分类问题中的宏平均ROC曲线
ROC 曲线通常用于二分类问题，但在多分类问题中也有相应的扩展方法。常见的策略有两种：
（1）一对多（One-vs-Rest，OvR）：将多分类问题中的每个类别当作正类，其他类别作为负类，分别计算每个类别的ROC曲线，并计算其AUC值。
宏平均 ROC 曲线：首先为每个类别分别计算 ROC 曲线，然后对这些曲线的 TPR 和 FPR 在每个阈值下进行平均，得到宏观的 ROC 曲线。
宏平均 AUC ：对所有类别的 AUC 值进行平均，得到一个全局的 AUC 值，衡量多分类模型的整体性能。
（2）一对一（One-vs-One，OvO）：在每两个类别之间计算二分类的ROC曲线和AUC值，最后通过一定的加权方式计算整体的AUC。
4．扩展到多分类的宏平均ROC曲线
在多分类问题中， ROC 曲线的构建比较复杂，主要因为我们需要针对每个类别计算一条 ROC 曲线并求平均。宏平均 ROC 的步骤如下：
（1）针对每一个类别，计算它与所有其他类别的ROC曲线，即将该类别视为正类，其他类别视为负类
（2）对于每一类ROC曲线，记录不同阈值下的TPR和FPR
（3）将所有类别的ROC曲线进行平均，得到宏观的ROC曲线
总结
ROC曲线作为分类器评估的经典方法，在处理二分类和多分类问题时都具有广泛的应用。对于二分类问题，ROC曲线能够直观地展示模型的分类能力；在多分类问题中，通过宏平均ROC，可以得到一个全局的评价指标。AUC作为ROC曲线的衍生指标，为模型的比较提供了更简洁有效的方式。
代码实现
二分类模型下的ROC曲线绘制
数据读取
import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
plt.rcParams['font.family'] = 'Times New Roman'
plt.rcParams['axes.unicode_minus'] = False
df = pd.read_excel("Breast_Cancer.xlsx")
df.head()

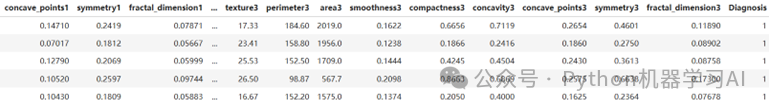

“Breast_Cancer.xlsx” 数据集的来源是UCI机器学习库中的经典数据集之一——乳腺癌威斯康星数据集（Breast Cancer Wisconsin Dataset）。该数据集常用于二分类任务，帮助构建用于乳腺癌诊断的机器学习模型，这里将利用该数据集构建机器学习模型并绘制二分类模型下的ROC曲线
数据分割
from sklearn.model_selection import train_test_split
X = df.drop(['Diagnosis'], axis=1)
y = df['Diagnosis']
# 分割数据集
X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.2,
random_state=42, stratify=df['Diagnosis'])
使用train_test_split函数按8:2的比例将特征数据X和目标标签y进行随机划分，其中参数test_size=0.2表示20%数据用于测试集，random_state=42保证分割结果可重复，stratify=df['Diagnosis']则确保按照标签Diagnosis的类别比例进行分层抽样
构建RF模型用于ROC绘制
from sklearn.ensemble import RandomForestClassifier
# 构建随机森林模型，并设置多个参数
rf_model = RandomForestClassifier(
n_estimators=100, # 森林中树的数量，更多的树通常能提高模型的性能，但计算开销也会增加
max_depth=10, # 树的最大深度，防止树过深导致过拟合。较小的深度可能导致欠拟合
min_samples_split=5, # 每个节点至少需要有5个样本才能继续分裂，增大可以防止过拟合
min_samples_leaf=2, # 每个叶子节点至少要有2个样本，防止叶子节点过小导致模型过拟合
max_features='sqrt', # 每次分裂时考虑的特征数量，'sqrt' 表示使用特征数量的平方根，能提高模型的泛化能力
bootstrap=True, # 是否在构建每棵树时进行有放回的抽样，True 是默认设置，可以减少模型的方差
oob_score=True, # 是否使用袋外样本来评估模型的泛化能力，开启此项可以进行无偏验证
random_state=42, # 保证结果可重复，设置随机数种子
class_weight='balanced' # 类别权重，适用于样本不均衡的情况，'balanced' 自动调整类别权重
)
# 训练模型
rf_model.fit(X_train, y_train)

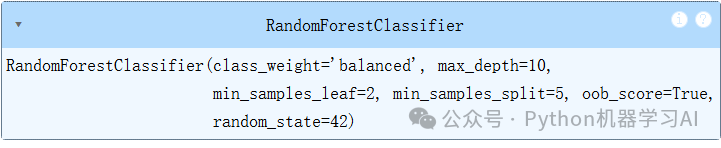

使用RandomForestClassifier 构建并训练随机森林模型，其中设置了参数如n_estimators=100（树的数量）、max_depth=10（最大深度）、min_samples_split=5（最小分裂样本数）、class_weight='balanced'（平衡类别权重）等，以避免过拟合并应对类别不平衡，模型训练完成后才能基于其预测概率绘制ROC曲线来评估分类器的性能
ROC绘制
from sklearn.metrics import roc_curve, auc
# 预测概率
y_score = rf_model.predict_proba(X_test)[:, 1]
# 计算ROC曲线
fpr_rf, tpr_rf, _ = roc_curve(y_test, y_score)
roc_auc_rf = auc(fpr_rf, tpr_rf)
# 绘制ROC曲线
plt.figure(dpi=1200)
plt.plot(fpr_rf, tpr_rf, color='darkorange', lw=2, label='ROC curve (area = %0.4f)' % roc_auc_rf)
plt.plot([0, 1], [0, 1], color='navy', lw=2, linestyle='--')
plt.xlim([0.0, 1.0])
plt.ylim([0.0, 1.05])
plt.xlabel('False Positive Rate')
plt.ylabel('True Positive Rate')
plt.title('Receiver Operating Characteristic')
plt.legend(loc="lower right")
plt.savefig("Receiver Operating Characteristic_1.pdf", bbox_inches='tight')
plt.show()

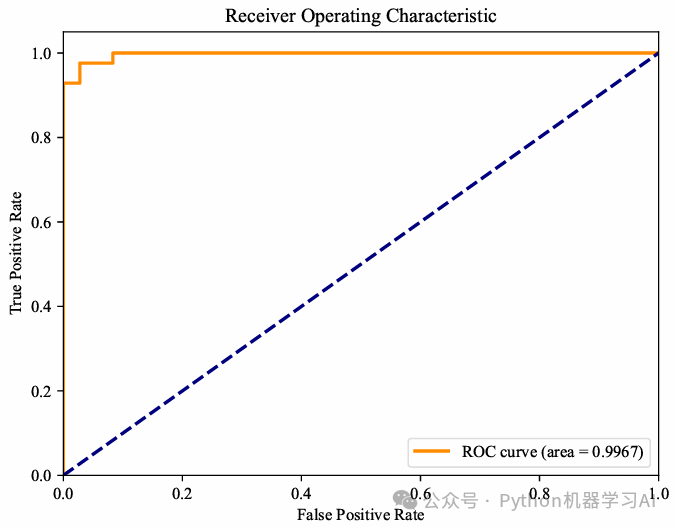

通过predict_proba获取测试集的预测概率后，使用roc_curve计算假阳性率（FPR）和真阳性率（TPR），再通过auc计算ROC曲线下面积（AUC），并绘制ROC曲线图，其中参数如color='darkorange'设置曲线颜色，lw=2指定线宽，最后将图表保存为PDF文件以便后续使用，橙色曲线：表示模型的ROC曲线。曲线越接近左上角，说明模型的性能越好。这个模型的曲线几乎贴近左上角，说明分类效果非常好，蓝色虚线：表示随机分类器的表现（即随机猜测的模型），它是一条对角线，AUC值为0.5。相比之下，橙色曲线明显优于随机分类，AUC值（Area Under the Curve）= 0.9967：曲线下面积（AUC）为0.9967，接近1，这表示模型在区分正负类上非常强，几乎可以完美地将正类和负类分开。
同画布下多个模型ROC绘制
from sklearn.svm import SVC
from sklearn.tree import DecisionTreeClassifier
# 训练决策树模型
dt_model = DecisionTreeClassifier()
dt_model.fit(X_train, y_train)
y_score_dt = dt_model.predict_proba(X_test)[:, 1]
fpr_dt, tpr_dt, _ = roc_curve(y_test, y_score_dt)
roc_auc_dt = auc(fpr_dt, tpr_dt)
# 训练SVM模型
svm_model = SVC(probability=True)
svm_model.fit(X_train, y_train)
y_score_svm = svm_model.predict_proba(X_test)[:, 1]
fpr_svm, tpr_svm, _ = roc_curve(y_test, y_score_svm)
roc_auc_svm = auc(fpr_svm, tpr_svm)
# 绘制ROC曲线
plt.figure(dpi=1200)
plt.plot(fpr_svm, tpr_svm, color='purple', lw=2, label='SVM ROC curve (area = %0.4f)' % roc_auc_svm)
plt.plot(fpr_rf, tpr_rf, color='red', lw=2, label='Random Forest ROC curve (area = %0.4f)' % roc_auc_rf)
plt.plot(fpr_dt, tpr_dt, color='blue', lw=2, label='Decision Tree ROC curve (area = %0.4f)' % roc_auc_dt)
plt.plot([0, 1], [0, 1], color='navy', lw=2, linestyle='--')
plt.xlim([0.0, 1.0])
plt.ylim([0.0, 1.05])
plt.xlabel('False Positive Rate')
plt.ylabel('True Positive Rate')
plt.title('Receiver Operating Characteristic')
plt.savefig("Receiver Operating Characteristic_2.pdf", bbox_inches='tight')
plt.legend(loc="lower right")
plt.show()

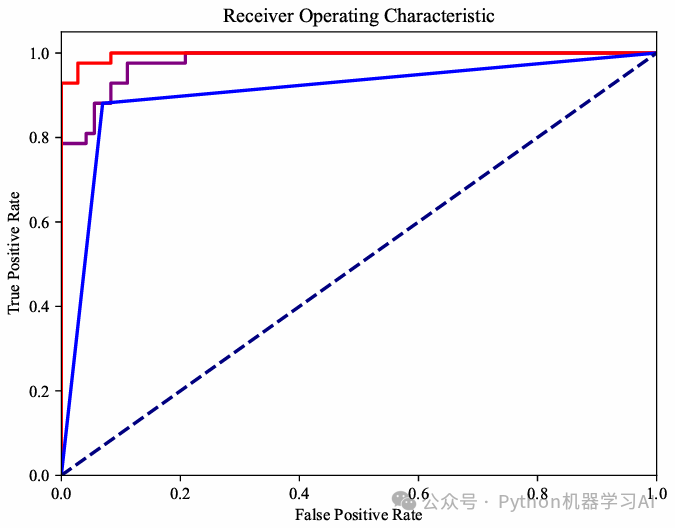

同样的道理再次训练两个基础模型（决策树、支持向量机（SVM）），分别训练后计算它们的ROC曲线，并将它们绘制在同一个图表上以便比较它们的分类性能，该图展示了三个模型（SVM、随机森林、决策树）的ROC曲线，其中随机森林的AUC值最高（0.9967），表现最佳；SVM的AUC值为0.9808，性能也较好；而决策树的AUC值为0.9058，相对较低，模型表现稍逊。整体来看，随机森林在这个分类任务中效果最优。
多分类模型下的宏平均ROC曲线绘制
数据读取
import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
plt.rcParams['font.family'] = 'Times New Roman'
plt.rcParams['axes.unicode_minus'] = False
df = pd.read_excel("heart.xlsx")
df.head()

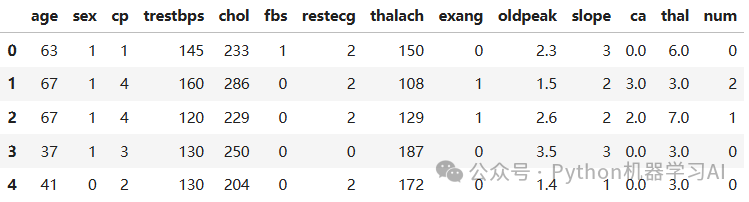

该数据集是来自UCI机器学习库的经典心脏病数据集（Heart Disease Dataset）。该数据集用于预测是否存在心脏病，并且标签变量（num 列）包含多个类别，属于一个多分类任务，接下来将利用这个数据集构建机器学习模型，用其绘制宏平均ROC曲线
数据分割
from sklearn.model_selection import train_test_split
X = df.drop(['num'], axis=1)
y = df['num']
# 分割数据集
X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.2,
random_state=42, stratify=df['num'])
使用train_test_split函数将特征数据X和目标标签y按8:2的比例划分为训练集和测试集，其中test_size=0.2表示20%的数据用于测试，random_state=42确保分割结果可重复，stratify=df['num']根据标签num的类别比例进行分层抽样
构建RF模型用于宏平均ROC绘制
from sklearn.ensemble import RandomForestClassifier
# 构建随机森林模型，并设置多个参数
rf_model = RandomForestClassifier(
n_estimators=100, # 森林中树的数量，更多的树通常能提高模型的性能，但计算开销也会增加
max_depth=10, # 树的最大深度，防止树过深导致过拟合。较小的深度可能导致欠拟合
min_samples_split=5, # 每个节点至少需要有5个样本才能继续分裂，增大可以防止过拟合
min_samples_leaf=2, # 每个叶子节点至少要有2个样本，防止叶子节点过小导致模型过拟合
max_features='sqrt', # 每次分裂时考虑的特征数量，'sqrt' 表示使用特征数量的平方根，能提高模型的泛化能力
bootstrap=True, # 是否在构建每棵树时进行有放回的抽样，True 是默认设置，可以减少模型的方差
oob_score=True, # 是否使用袋外样本来评估模型的泛化能力，开启此项可以进行无偏验证
random_state=42, # 保证结果可重复，设置随机数种子
class_weight='balanced' # 类别权重，适用于样本不均衡的情况，'balanced' 自动调整类别权重
)
# 训练模型
rf_model.fit(X_train, y_train)

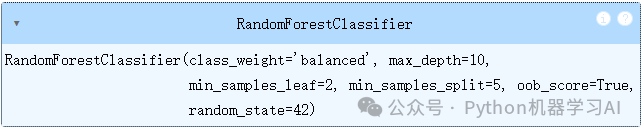

通过设置参数构建随机森林模型RandomForestClassifier，并使用训练数据X_train和y_train进行模型训练，以便后续用于计算宏平均ROC曲线并绘制其性能表现
计算多分类任务的宏平均ROC与AUC
from sklearn import metrics
from sklearn.preprocessing import label_binarize
# 预测并计算概率
ytest_proba_rf = rf_model.predict_proba(X_test)
# 将y标签转换成one-hot形式
ytest_one_rf = label_binarize(y_test, classes=[0, 1, 2])
# 宏平均法计算AUC
rf_AUC = {}
rf_FPR = {}
rf_TPR = {}
for i in range(ytest_one_rf.shape[1]):
rf_FPR[i], rf_TPR[i], thresholds = metrics.roc_curve(ytest_one_rf[:, i], ytest_proba_rf[:, i])
rf_AUC[i] = metrics.auc(rf_FPR[i], rf_TPR[i])
print(rf_AUC)
# 合并所有的FPR并排序去重
rf_FPR_final = np.unique(np.concatenate([rf_FPR[i] for i in range(ytest_one_rf.shape[1])]))
# 计算宏平均TPR
rf_TPR_all = np.zeros_like(rf_FPR_final)
for i in range(ytest_one_rf.shape[1]):
rf_TPR_all += np.interp(rf_FPR_final, rf_FPR[i], rf_TPR[i])
rf_TPR_final = rf_TPR_all / ytest_one_rf.shape[1]
# 计算最终的宏平均AUC
rf_AUC_final = metrics.auc(rf_FPR_final, rf_TPR_final)
AUC_final_rf = rf_AUC_final # 最终AUC
print(f"Macro Average AUC with Random Forest: {AUC_final_rf}")
通过将多分类标签转换为One-hot编码形式，计算每个类别的ROC曲线和AUC值，然后合并各类别的假阳性率（FPR）并插值计算出宏平均真阳性率（TPR），最终使用宏平均法计算出随机森林模型在多分类任务下的整体ROC曲线和宏平均AUC值，以评估模型的综合分类性能，类别0的AUC值为 0.9372，表示模型在该类别上的分类性能非常好，类别1的AUC值为 0.5982，表示模型在该类别上的分类效果较差，类别2的AUC值为 0.7672，表示模型在该类别上的分类效果较为中等，最终的宏平均AUC为 0.7818，表示在所有类别上，模型整体的分类性能还算不错，但在类别1上的表现较弱，拉低了整体的平均表现
宏平均ROC绘制
plt.figure(figsize=(10, 10), dpi=1200)
# 使用不同的颜色和线型
plt.plot(rf_FPR[0], rf_TPR[0], color='#1f77b4', linestyle='-', label='Class 0 ROC AUC={:.4f}'.format(rf_AUC[0]), lw=2)
plt.plot(rf_FPR[1], rf_TPR[1], color='#ff7f0e', linestyle='-', label='Class 1 ROC AUC={:.4f}'.format(rf_AUC[1]), lw=2)
plt.plot(rf_FPR[2], rf_TPR[2], color='#2ca02c', linestyle='-', label='Class 2 ROC AUC={:.4f}'.format(rf_AUC[2]), lw=2)
# 宏平均ROC曲线
plt.plot(rf_FPR_final, rf_TPR_final, color='#000000', linestyle='-', label='Macro Average ROC AUC={:.4f}'.format(rf_AUC_final), lw=3)
# 45度参考线
plt.plot([0, 1], [0, 1], color='gray', linestyle='--', lw=2, label='45 Degree Reference Line')
plt.xlabel('False Positive Rate (FPR)', fontsize=15)
plt.ylabel('True Positive Rate (TPR)', fontsize=15)
plt.title('Random Forest Classification ROC Curves and AUC', fontsize=18)
plt.grid(linestyle='--', alpha=0.7)
plt.legend(loc='lower right', framealpha=0.9, fontsize=12)
plt.savefig('RF_optimized.pdf', format='pdf', bbox_inches='tight')
plt.show()

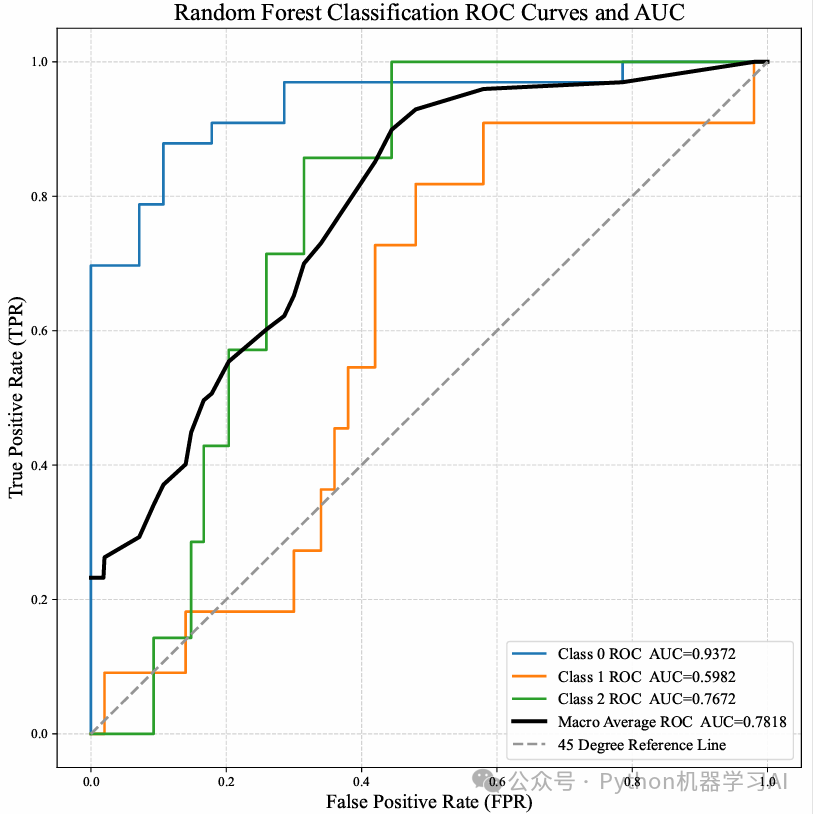

这里绘制随机森林模型在多分类任务中的ROC曲线，包括每个类别的ROC曲线、宏平均ROC曲线以及随机猜测的参考线，图中还显示了每个类别及宏平均的AUC值，用于评估模型的分类性能，具体解释前文已给出
