前言

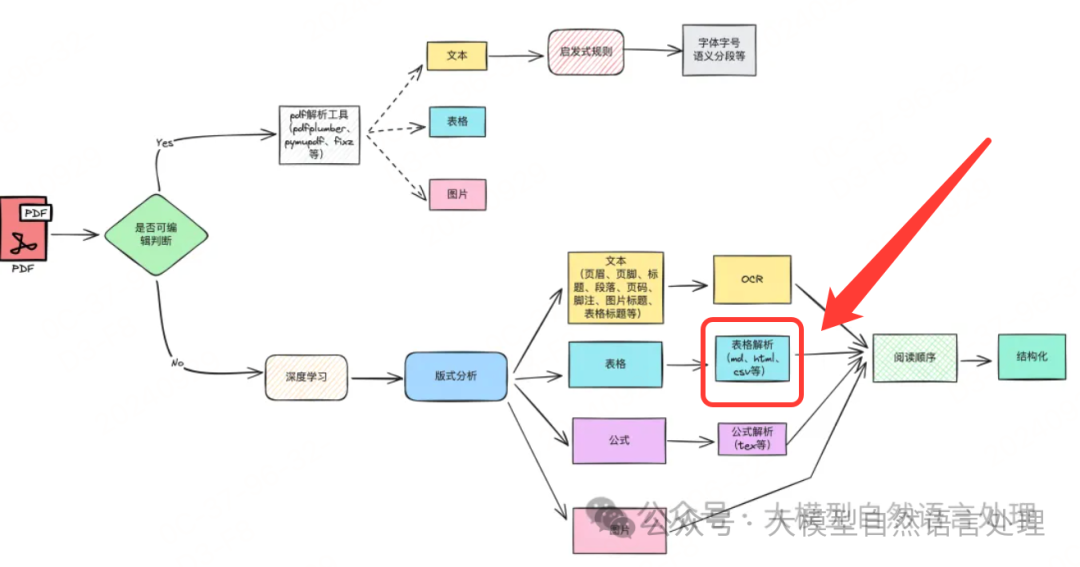

前面文档介绍了文档智能上多种思路及核心技术实现《【文档智能 & RAG】RAG增强之路：增强PDF解析并结构化技术路线方案及思路》，
表格识别 作为文档智能的重要组成部分，面临着复杂结构和多样化格式的挑战。本文介绍的轻量级的表格识别算法模型——SLANet ，旨在在保证准确率的同时提升推理速度，方便生产落地。SLANet综合了PP-LCNet作为基础网络，采用CSP-PAN进行特征融合，并引入Attention机制以实现结构与位置信息的精确解码。通过这一框架，SLANet不仅有效减少了计算资源的消耗，还增强了模型在实际应用场景中的适用性与灵活性。
PP-LCNet
PP-LCNet是一种一种轻量级的CPU卷积神经网络，在图像分类的任务上表现良好，具有很高的落地意义。PP-LCNet的准确度显著优于具有相同推理时间的先前网络结构。

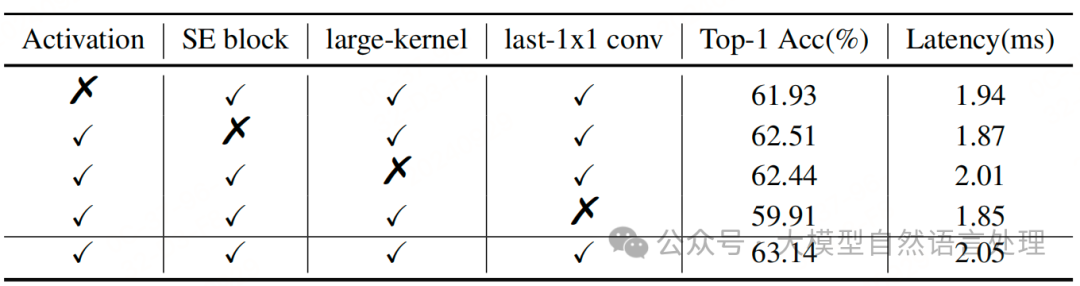

模型细节

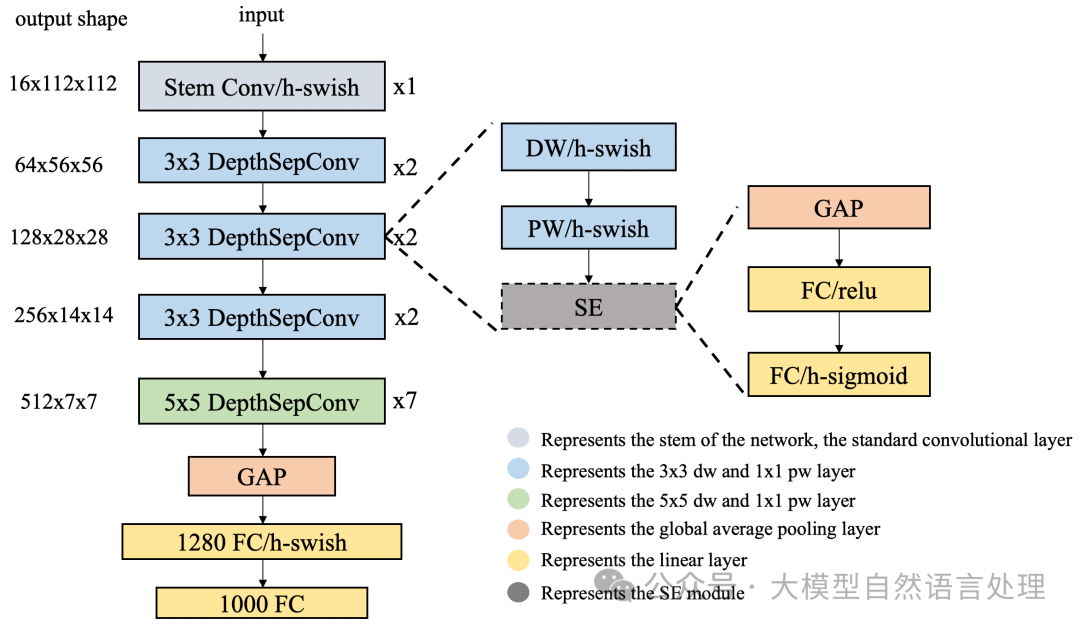

网络架构
- DepthSepConv块 : 使用MobileNetV1中的DepthSepConv作为基本块，该块没有快捷操作，减少了额外的拼接或逐元素相加操作，从而提高了推理速度。
- 更好的激活函数 : 将BaseNet中的ReLU激活函数替换为H-Swish ，提升了网络性能，同时推理时间几乎没有变化。

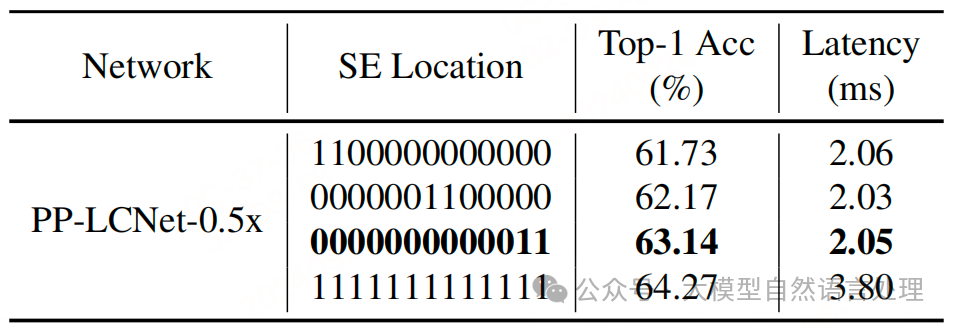

- SE模块的适当位置 : 在网络的尾部添加SE模块，以提高特征权重，从而实现更好的准确性和速度平衡。SE 模块是 SENet 提出的一种通道注意力机制，可以有效提升模型的精度。但是在 Intel CPU 端，该模块同样会带来较大的延时，如何平衡精度和速度是我们要解决的一个问题。虽然在 MobileNetV3 等基于 NAS 搜索的网络中对 SE 模块的位置进行了搜索，但是并没有得出一般的结论，我们通过实验发现，SE 模块越靠近网络的尾部对模型精度的提升越大。
PP-LCNet 中的 SE 模块的位置选用了表格中第三行的方案。

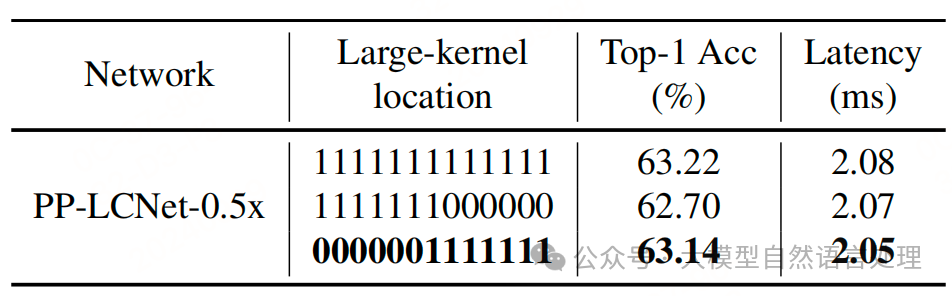

- 更大的卷积核 : 在网络的尾部使用5x5卷积核替代3x3卷积核 ，以在低延迟和高准确性之间取得平衡。
实验表明，更大的卷积核放在网络的中后部即可达到放在所有位置的精度，与此同时，获得更快的推理速度。PP-LCNet 最终选用了表格中第三行的方案。
- 更大的1x1卷积层 : 在全局平均池化（GAP）层后添加一个1280维的1x1卷积层，以增强模型的拟合能力，同时推理时间增加不多。在 GoogLeNet 之后，GAP（Global-Average-Pooling）后往往直接接分类层，但是在轻量级网络中，这样会导致 GAP 后提取的特征没有得到进一步的融合和加工。如果在此后使用一个更大的 1x1 卷积层（等同于 FC 层），GAP 后的特征便不会直接经过分类层，而是先进行了融合，并将融合的特征进行分类。这样可以在不影响模型推理速度的同时大大提升准确率。

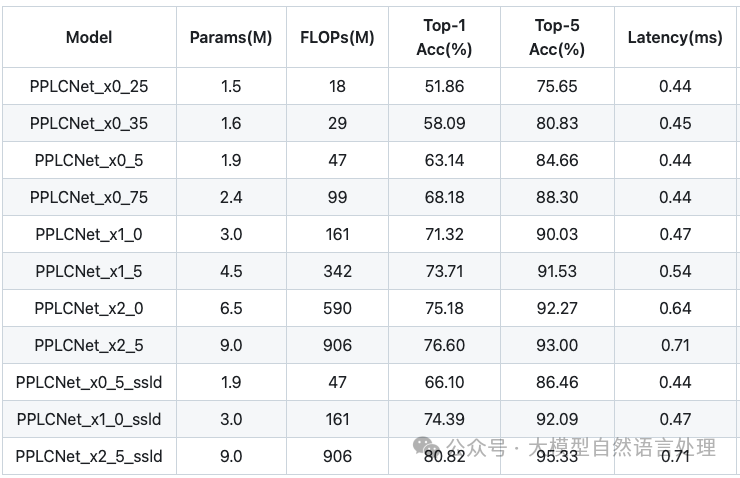

PP-LCNet系列效果
图像分类

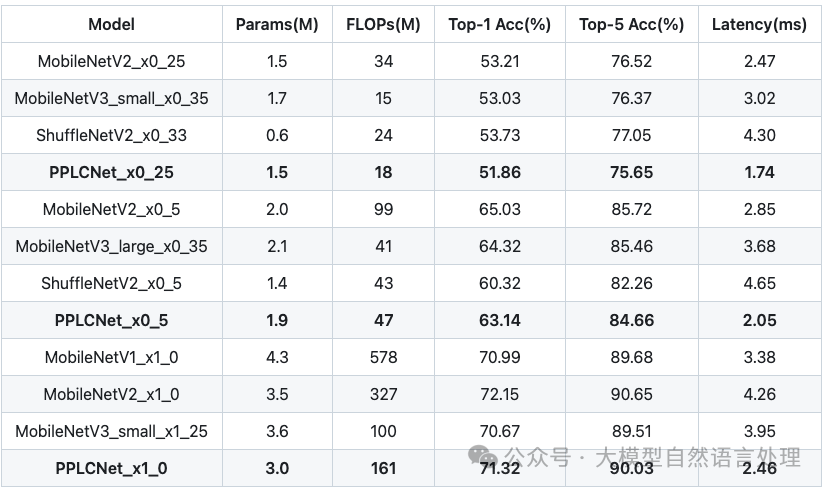

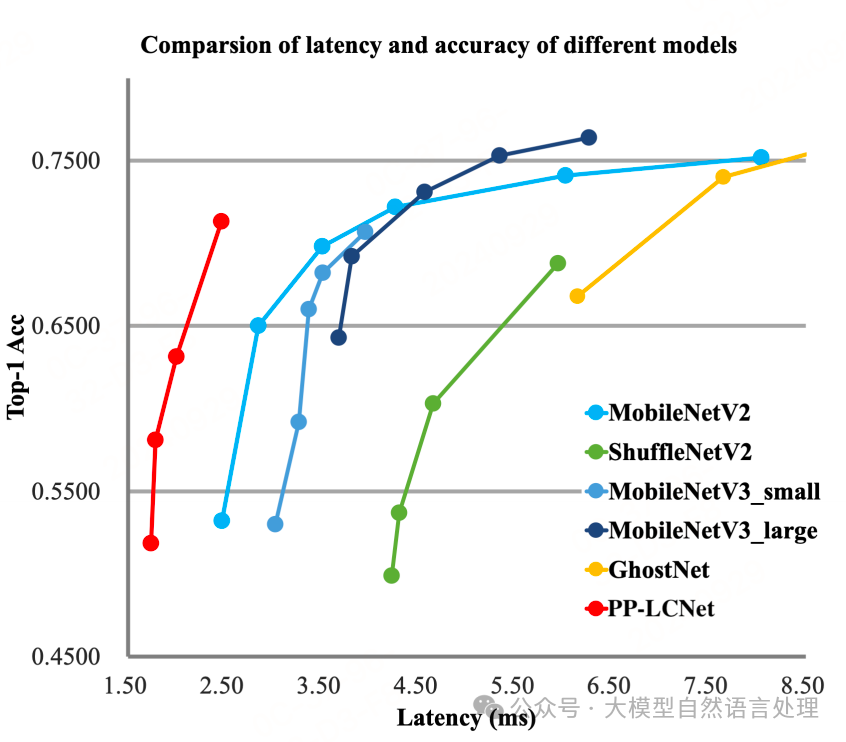

与其他轻量级网络的性能对比

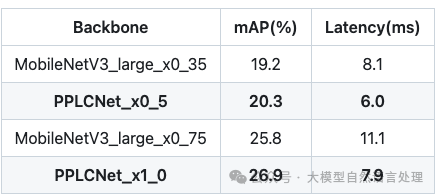

目标检测

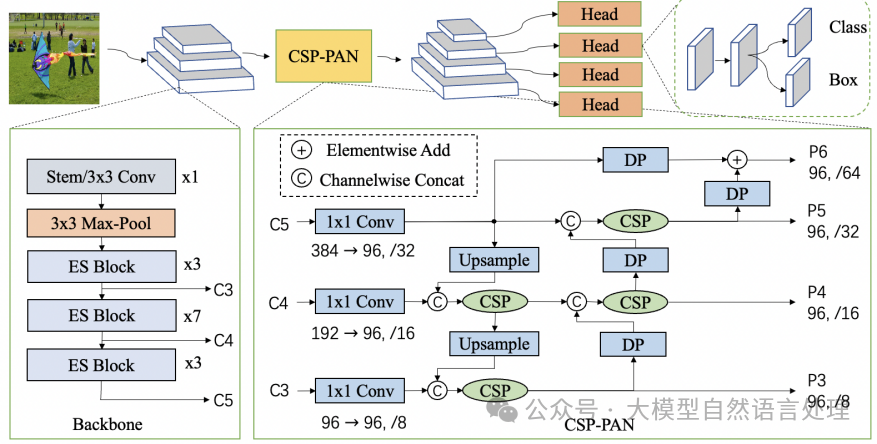

CSP-PAN
PP-PicoDet

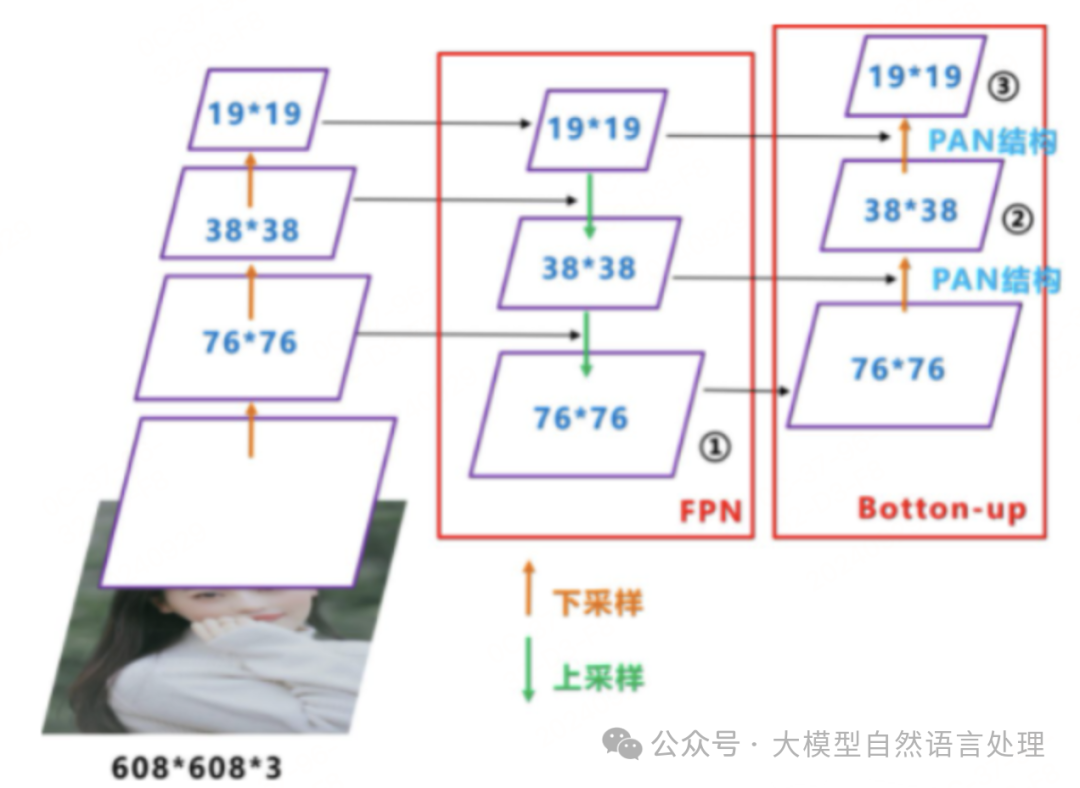

PAN结构图 ：相比于原始的FPN多了自下而上的特征金字塔。
PAN

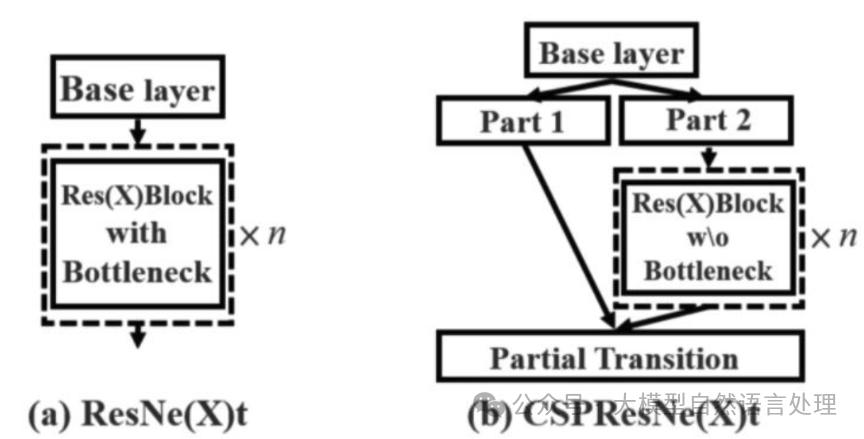

CSPNet是一种处理的思想，可以和ResNet、ResNeXt和DenseNet结合。用 CSP 网络进行相邻 feature maps 之间的特征连接和融合。
CSP-PAN的引入主要有下面三个目的：
- 增强CNN的学习能力
- 减少计算量
- 降低内存占用
SLANet

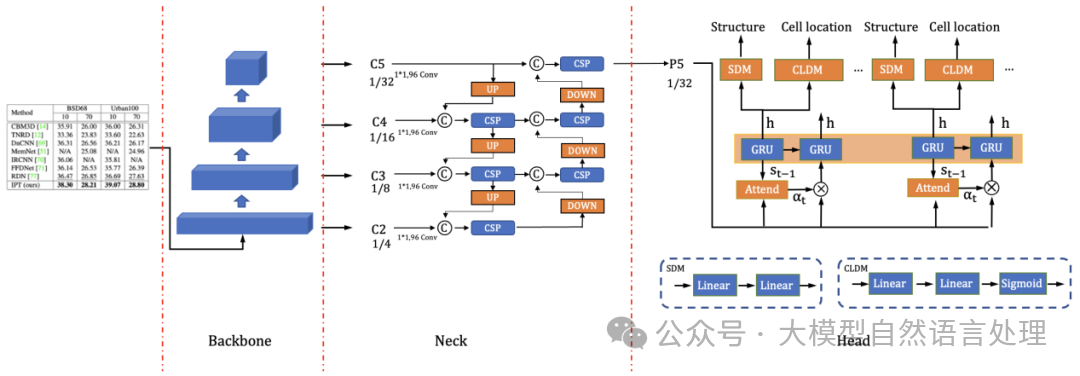

SLANet结构
原理：
从上图看，SLANet主要由PP-LCNet + CSP-PAN + Attention组合得到。
- PP-LCNet：CPU 友好型轻量级骨干网络
- CSP-PAN：轻量级高低层特征融合模块
- SLAHead：结构与位置信息对齐的特征解码模块，模型预测两个值，一是structure_pobs，表格结构的html代码 ，二是loc_preds，回归单元格四个点坐标 。
核心代码实现
import torch
from torch import nn
from torch.nn import functional as F
class SLAHead(nn.Module):
def \_\_init\_\_(self, in\_channels=96, is\_train=False) -> None:
super().__init__()
self.max_text_length = 500
self.hidden_size = 256
self.loc_reg_num = 4
self.out_channels = 30
self.num_embeddings = self.out_channels
self.is_train = is_train
self.structure_attention_cell = AttentionGRUCell(in_channels,
self.hidden_size,
self.num_embeddings)
self.structure_generator = nn.Sequential(
nn.Linear(self.hidden_size, self.hidden_size),
nn.Linear(self.hidden_size, self.out_channels)
)
self.loc_generator = nn.Sequential(
nn.Linear(self.hidden_size, self.hidden_size),
nn.Linear(self.hidden_size, self.loc_reg_num)
)
def forward(self, fea):
batch_size = fea.shape[0]
# 1 x 96 x 16 x 16 → 1 x 96 x 256
fea = torch.reshape(fea, [fea.shape[0], fea.shape[1], -1])
# 1 x 256 x 96
fea = fea.permute(0, 2, 1)
# infer 1 x 501 x 30
structure_preds = torch.zeros(batch_size, self.max_text_length + 1,
self.num_embeddings)
# 1 x 501 x 4
loc_preds = torch.zeros(batch_size, self.max_text_length + 1,
self.loc_reg_num)
hidden = torch.zeros(batch_size, self.hidden_size)
pre_chars = torch.zeros(batch_size, dtype=torch.int64)
loc_step, structure_step = None, None
for i in range(self.max_text_length + 1):
hidden, structure_step, loc_step = self._decode(pre_chars,
fea, hidden)
pre_chars = structure_step.argmax(dim=1)
structure_preds[:, i, :] = structure_step
loc_preds[:, i, :] = loc_step
if not self.is_train:
structure_preds = F.softmax(structure_preds, dim=-1)
# structure\_preds: 1 x 501 x 30
# loc\_preds: 1 x 501 x 4
return structure_preds, loc_preds
def \_decode(self, pre\_chars, features, hidden):
emb_features = F.one_hot(pre_chars, num_classes=self.num_embeddings)
(output, hidden), alpha = self.structure_attention_cell(hidden,
features,
emb_features)
structure_step = self.structure_generator(output)
loc_step = self.loc_generator(output)
return hidden, structure_step, loc_step
class AttentionGRUCell(nn.Module):
def \_\_init\_\_(self, input\_size, hidden\_size, num\_embedding) -> None:
super().__init__()
self.i2h = nn.Linear(input_size, hidden_size, bias=False)
self.h2h = nn.Linear(hidden_size, hidden_size)
self.score = nn.Linear(hidden_size, 1, bias=False)
self.gru = nn.GRU(input_size=input_size + num_embedding,
hidden_size=hidden_size,)
self.hidden_size = hidden_size
def forward(self, prev\_hidden, batch\_H, char\_onehots):
# 这里实现参考论文https://arxiv.org/pdf/1704.03549.pdf
batch_H_proj = self.i2h(batch_H)
prev_hidden_proj = torch.unsqueeze(self.h2h(prev_hidden), dim=1)
res = torch.add(batch_H_proj, prev_hidden_proj)
res = F.tanh(res)
e = self.score(res)
alpha = F.softmax(e, dim=1)
alpha = alpha.permute(0, 2, 1)
context = torch.squeeze(torch.matmul(alpha, batch_H), dim=1)
concat_context = torch.concat([context, char_onehots], 1)
cur_hidden = self.gru(concat_context, prev_hidden)
return cur_hidden, alpha
class SLALoss(nn.Module):
def \_\_init\_\_(self) -> None:
super().__init__()
self.loss_func = nn.CrossEntropyLoss()
self.structure_weight = 1.0
self.loc_weight = 2.0
self.eps = 1e-12
def forward(self, pred):
structure_probs = pred[0]
structure_probs = structure_probs.permute(0, 2, 1)
# 1 x 30 x 501
# 1 x 501
structure_target = torch.empty(1, 501, dtype=torch.long).random_(30)
structure_loss = self.loss_func(structure_probs, structure_target)
structure_loss = structure_loss * self.structure_weight
loc_preds = pred[1] # 1 x 501 x 4
loc_targets = torch.randn(1, 501, 4)
loc_target_mask = torch.randn(1, 501, 1)
loc_loss = F.smooth_l1_loss(loc_preds * loc_target_mask,
loc_targets * loc_target_mask,
reduction='mean')
loc_loss *= self.loc_weight
loc_loss = loc_loss / (loc_target_mask.sum() + self.eps)
total_loss = structure_loss + loc_loss
return total_loss
参考文献
- PP-LCNet: A Lightweight CPU Convolutional Neural Network，https://arxiv.org/pdf/2109.15099.pdf
- https://github.com/PaddlePaddle/PaddleClas
- PP-PicoDet: A Better Real-Time Object Detector on Mobile Devices，https://arxiv.org/abs/2111.00902
- https://github.com/PaddlePaddle/PaddleOCR/blob/133d67f27dc8a241d6b2e30a9f047a0fb75bebbe/ppstructure/table/README\_ch.md
