在现如今激烈的市场竞争中，销售数据是企业下一步市场决策的重要依据。 销售数据提供了关于市场需求、客户行为、产品表现等方面的详细信息。通过深入分析这些数据，企业销售人员、决策者等可以获取有关市场趋势和消费者偏好的宝贵洞察，从而做出更加明智和精准的决策。

picture.image

某公司的市场份额一直处于快速增长的态势，为了更好的统一数据口径、保障数据质量、控制数据权限，企业内部已将分散的销售数据统一到一套可视化分析平台中。

该平台之前由开源ClickHouse作为数据分析引擎， 但在引入鉴权ACL用于管理数据权限、保障数据安全之后，该平台出现 性能不足、影响用户体验 的情况。

ByteHouse 是火山引擎推出的一款定位为OLAP的分析型数据库，基于ClickHouse进行架构升级和优化，在复杂查询层面拥有显著优势。

该公司引入ByteHouse之后，结合相关销售场景，对ByteHouse优化器能力点对点优化，实现查询效率显著提升， 在某些场景下效率提升达到16倍。

本文将从业务痛点、解决方案、优化结果三个方面，详细拆解该公司销售数据平台 如何基于ByteHouse复杂查询能力实现效率提升。

业务背景

/ 销售数据平台采用鉴权ACL模式管理数据权限

在该公司内部，销售人员（数据使用者）、数据分析师、数据工程师（数据维护和提供方）以及公司管理， 一直以来都存在以下痛点问题：

● 对于销售来说， 数据范围难以全平台对齐，即便是同一个数据集也会存在可见范围不同的问题；组织变动、负责的客户频繁，调整过后则会存在看数问题。

● 对于数据产品经理、数据工程师、数据分析师等数据维护和提供方来说， 数据集行权限维护成本高，了解销售场景中复杂的鉴权逻辑，导致学习成本高。

● 对于公司合规管理来说， 数据权限应该得到合理控制，各个销售能看到的客户信息应控制在最小范围内。

为了解决以上问题，该公司的研发团队单独把销售数据的鉴权内聚成新服务， 并且引入新的一种查询鉴权模式 ACL来解决以上问题。

“鉴权 ACL（Access Control List）” 通常指用于进行身份鉴别和权限控制的访问控制列表。鉴权是指验证用户或实体的身份和权限，以确定其是否有权访问特定的资源或执行特定的操作。

引入鉴权 ACL之后，能严格控制数据访问权限，确保只有授权人员可查看和操作敏感的销售数据，还可以根据员工职责精细划分权限，比如销售团队只能访问自身业务数据，管理层能获取更全面数据，提升数据使用的合理性和安全性。

●

引入鉴权ACL之前的查询情况：



  `SELECT`
  `(`
  `concat(`
  `one_year,`
  `'-',`
  `case`
  `when substring(one_quarter, 5) = '01' then 'Q1'`
  `when substring(one_quarter, 5) = '02' then 'Q2'`
  `when substring(one_quarter, 5) = '03' then 'Q3'`
  `when substring(one_quarter, 5) = '04' then 'Q4'`
  `else null`
  `end`
  `)`
  `) AS _1700010720846,`
  `(`
  `sum(`
  `CAST(`
  `daily_value_usd / 100000 as Nullable(Float64)`
  `)`
  `)`
  `) AS _sum_1700010720933`
  `FROM`
  ``aeolus_data_db`.`aeolus_data_table``
  `WHERE`
  `(p_date >= '2024-02-20')`
  `AND (p_date <= '2024-02-20')`
  `AND arraySetCheck(`emp_ids`, (1527))`
  `GROUP BY`
  `concat(`
  `one_year,`
  `'-',`
  `case`
  `when substring(one_quarter, 5) = '01' then 'Q1'`
  `when substring(one_quarter, 5) = '02' then 'Q2'`
  `when substring(one_quarter, 5) = '03' then 'Q3'`
  `when substring(one_quarter, 5) = '04' then 'Q4'`
  `else null`
  `end`
  `)`
  `LIMIT`
  `10000`

● 引入鉴权ACL后：

绿色部分为SQL改动，通过引入子查询的方式，使用户无权限数据过滤，保证用户鉴权最新状态。



  `SELECT`
  `(`
  `concat(`
  `one_year,`
  `'-',`
  `case`
  `when substring(one_quarter, 5) = '01' then 'Q1'`
  `when substring(one_quarter, 5) = '02' then 'Q2'`
  `when substring(one_quarter, 5) = '03' then 'Q3'`
  `when substring(one_quarter, 5) = '04' then 'Q4'`
  `else null`
  `end`
  `)`
  `) AS _1700010720846,`
  `(`
  `sum(`
  `CAST(`
  `daily_value_usd / 100000 as Nullable(Float64)`
  `)`
  `)`
  `) AS _sum_1700010720933`
  `FROM`
  `(`
  `SELECT`
  `*`
  `FROM`
  ``aeolus_data_db`.`aeolus_data_table``
  `WHERE`
  `(`
  ``oid` IN (`
  `SELECT`
  ``oid``
  `FROM`
  ``db`.`auths` as auth_table_c4cde165_485d_4b`
  `WHERE`
  `(`
  `(`
  `arraySetCheck(auth_table_c4cde165_485d_4b.`emp_ids`, (1527))`
  `or arraySetCheck(`
  `auth_table_c4cde165_485d_4b.`dept_ids`,`
  `(`
  `123456,`
  `234567,`
  `345678,`
  `456789`
  `)`
  `)`
  `or arraySetCheck(`
  `auth_table_c4cde165_485d_4b.`sales_owner_dept_ids`,`
  `(13579, 246810)`
  `)`
  `or arraySetCheck(`
  `auth_table_c4cde165_485d_4b.`queue_ids`,`
  `(6969968376940593921)`
  `)`
  `or arraySetCheck(`
  `auth_table_c4cde165_485d_4b.`auth_code_ids`,`
  `(`
  `654321,`
  `54321,`
  `86421`
  `)`
  `)`
  `)`
  `and auth_table_c4cde165_485d_4b.`is_active` == 0`
  `)`
  `)`
  `)`
  `)`
  `WHERE`
  `(p_date >= '2024-02-20')`
  `AND (p_date <= '2024-02-20')`
  `GROUP BY`
  `concat(`
  `one_year,`
  `'-',`
  `case`
  `when substring(one_quarter, 5) = '01' then 'Q1'`
  `when substring(one_quarter, 5) = '02' then 'Q2'`
  `when substring(one_quarter, 5) = '03' then 'Q3'`
  `when substring(one_quarter, 5) = '04' then 'Q4'`
  `else null`
  `end`
  `)`
  `LIMIT`
  `10000`

业务痛点

/ 基于ClickHouse难以满足鉴权ACL下的数据查询需求

在引入ACL之前，日常销售分析查询就非常复杂、查询量极大。 而在SQL加入ACL控制后，采用的是分布式表JOIN，且ACL表子查询返回结果大，进一步导致集群负载恶化，ClickHouse集群CPU使用率长期打满，影响用户体验。

性能恶化核心原因为ClickHouse社区的Scatter/Gather执行模型缺少shuffle的能力，对于多轮join难以很好支持。

下面用一个简单的例子说明Scatter/Gather执行模型下join的原理：

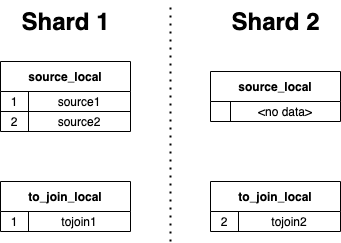

两张分布式表source和to_join（对应local表分别是source_local和to_join_local)数据分布在两个分片上，如下图：

picture.image

先设置distributed_product_mode = 'allow'，执行join查询：



  `SELECT`
  `source.key,`
  `source.value,`
  `to_join.value`
  `FROM source AS source`
  `INNER JOIN`
  `(SELECT *FROM to_join AS tj`
  `) AS to_join USING (key)`

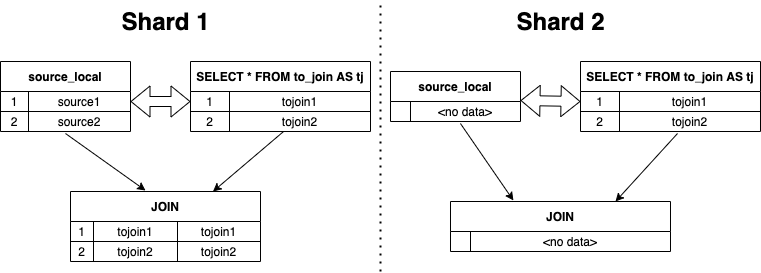

每个分片节点独立执行子查询SELECT *FROM to_join AS tj，然后在本地做join，最后在接收查询的节点（下文用host server指代）上汇总join结果，如下图所示：

picture.image

最终结果如下：



  `+-----+---------+`
  `| key | value |`
  `+-----+---------+`
  `| 1 | tojoin1 |`
  `| 2 | tojoin2 |`
  `+-----+---------+`

如果分片数目为N，右表表达式的分布式表to_join在一次join中就会被重复查询N次，导致效率低下。

为了解决该问题，我们采用Global Join，或者设置distributed_product_mode='global'，引擎会自动将分布式表的join改写成Global Join。



  `SELECT`
  `source.key,`
  `source.value,`
  `to_join.value`
  `FROM source AS source`
  `GLOBAL INNER JOIN`
  `(SELECT *FROM to_join AS tj`
  `) AS to_join USING (key)`

Global Join的原理是host server先执行带分布式表的子查询，再类似临时表存在内存中，发送到其他的节点，让其他节点join的时不用重复查询该分布式表。这样的优化方式让Global Join效率基本可用了， 但还存在如下局限性：

右表的大小影响join效率，如果右表比较大，join的时候cache missing会非常严重，性能很差；
不考虑SPILL的情况下（Graceful hash join可以部分缓解这个问题），右表的必须全部在内存中，容易OOM。
Broadcast右表实现的效率上也有提升空间，比方说右表数据先汇总到host server，再下发到各个节点多了一轮额外的传输和序列化反序列化开销。
多表JOIN，不同的join顺序对性能影响也很大，ClickHouse并没有join reorder的能力，依赖用户手动调优join的表的顺序。

解决方案

/ 迁移到ByteHouse提升销售数据平台复杂查询效率

ByteHouse企业版支持优化器和MPP执行模型， 可以较好的支持复杂join的场景， 并且优化器能力可以进一步提升查询效率，成为该公司销售数据平台从ClickHouse迁移的首选。

优化器是DBMS中一个核心组件，它负责分析查询语句，并根据表的结构、索引等信息来生成最优的执行计划。通过优化查询执行计划，可以提高查询的执行效率，减少资源消耗，提升系统性能。

为了提升在复杂场景的查询性能， ByteHouse 的自研优化器 进行了大量的优化，主要包括四个大的优化方向： RBO（基于规则的优化能力），CBO（基于代价的优化能力），分布式计划优化以及一些高阶优化能力。

一. 优化器和MPP执行模型原理

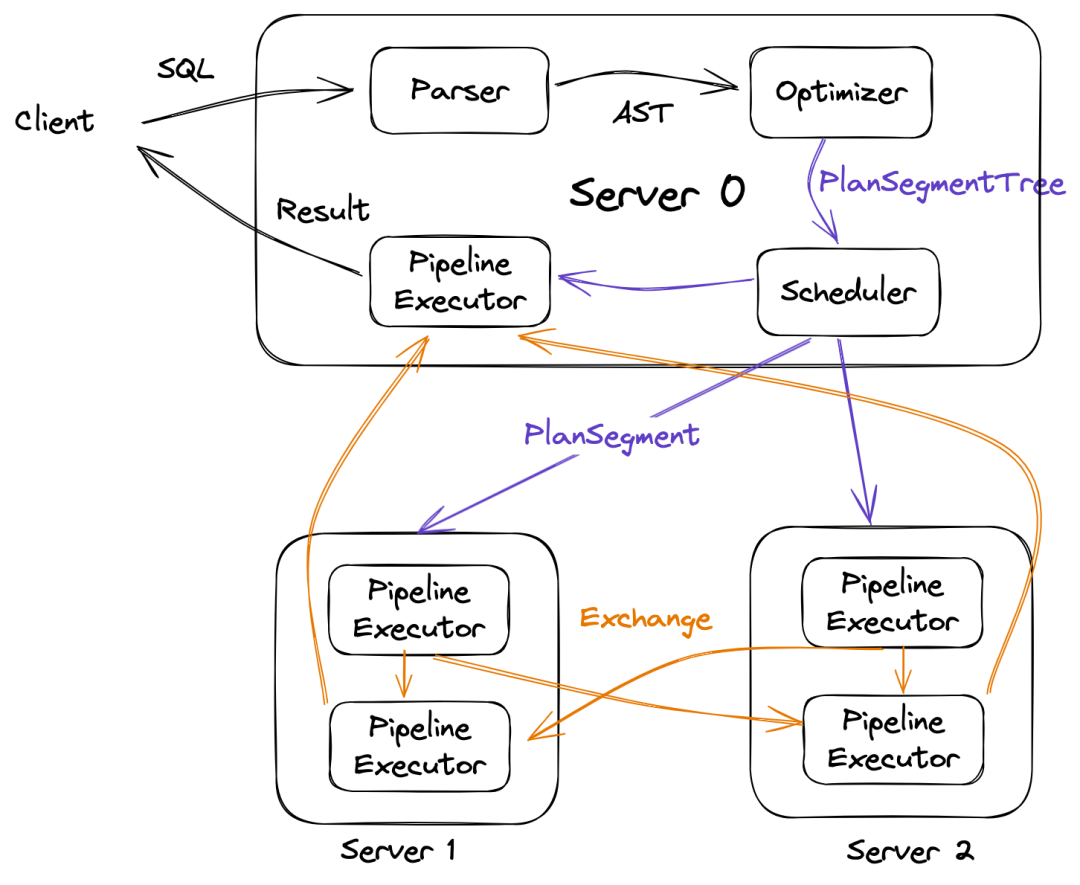

开启优化器后，执行模式由原来的Scatter/Gather模型切成了完全MPP模型。整个SQL的执行流程如下图所示（以3节点的集群为例）

picture.image

● PlanSegment： 分布式执行计划逻辑单元（QueryPlan+Exchange输入输出）

● Optimizer: 根据Rule(RBO)和统计信息（CBO）进行查询计划的优化，生成最终的查询计划PlanSegmentTree.

● Scheduler: 发送PlanSegment到各个Worker

● Exchange： 在Pipeline之间传输数据

● PipelineExecutor: 驱动执行PlanSegment

二. ByteHouse优化器四大优化方向

下面用上一节的例子简单说明：采用之前的SQL



  `set enable_optimizer=1;`
  `EXPLAIN`
  `SELECT`
  `source.key,`
  `source.value,`
  `to_join.value`
  `FROM source AS source`
  `GLOBAL INNER JOIN`
  `(`
  `SELECT *`
  `FROM to_join AS tj`
  `) AS to_join USING (key)`

  `┌─explain─────────────────────────────────────────────────┐`
  `│ Projection Est. ? rows │`
  `│ │ Expressions: [key, value], to_join.value:=value_1 │`
  `│ └─ Gather Exchange Est. ? rows │`
  `│ └─ Inner Join Est. ? rows │`
  `│ │ Condition: key == key_1 │`
  `│ ├─ TableScan test.source Est. 0 rows │`
  `│ │ Outputs: [key, value] │`
  `│ └─ Broadcast Exchange Est. 0 rows │`
  `│ └─ TableScan test.to_join Est. 0 rows │`
  `│ Outputs: key_1:=key, value_1:=value │`
  `└─────────────────────────────────────────────────────────┘`

可以看到右表读取完之后通过exchange进行了广播到左表再join（不同于原来模式需要先在host server汇总右表再下发到各个节点）。

如果两个表很大，开启统计信息的情况下，计划如下：



  `┌─explain─────────────────────────────────────────────────┐`
  `│ Projection Est. ? rows │`
  `│ │ Expressions: [key, value], to_join.value:=value_1 │`
  `│ └─ Gather Exchange Est. ? rows │`
  `│ └─ Inner Join Est. ? rows │`
  `│ │ Condition: key == key_1 │`
  `│ ├─ Repartition Exchange Est. 0 rows │`
  `│ │ │ Partition by: {key} │`
  `│ │ └─ TableScan test.source Est. 0 rows │`
  `│ │ Outputs: [key, value] │`
  `│ └─ Repartition Exchange Est. 0 rows │`
  `│ │ Partition by: {key_1} │`
  `│ └─ TableScan test.to_join Est. 0 rows │`
  `│ Outputs: key_1:=key, value_1:=value │`
  `└─────────────────────────────────────────────────────────┘`

左右表会先shuffle N份（N默认为分片总数/10，可以通过distributed_max_parallel_size参数控制）再进行join，这样单个节点join的时候右表的大小平均是总右表的1/N，内存占用和性能都有很大提升。

开启ByteHouse优化器后，查询计划会有这四类优化：

●

优化一：RBO

基于规则的优化能力。支持列裁剪，分区裁剪，表达式简化，子查询解关联，谓词下推，冗余算子消除，外部连接转内部连接，算子下推存储，分布式算子拆分等常见的启发式优化能力。

1. 解关联

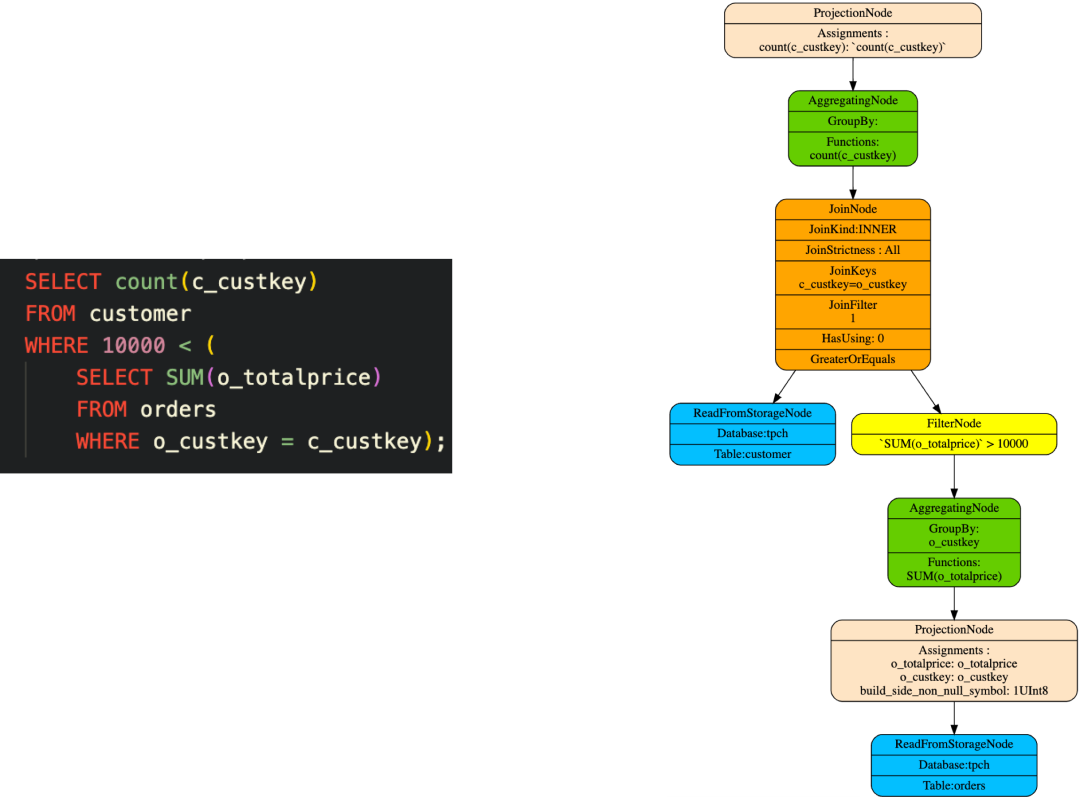

很多OLAP引擎不支持相关子查询，在语法分析阶段就会报错。优化器实现了完整的解关联能力，对于关联查询可以转换为常见的 join agg filter 等算子执行，下图就是一个简单的解关联例子。对于一些特殊类型的关联查询也可以利用 window 算子执行，更加快速简洁。

picture.image

2. 非等值Join优化

在很多引擎中，带有非等值条件的 join 需要通过多个算子来组合执行(inner join + filter + group-by)，而在 ByteHouse 中，支持非等值 join 之后可以直接在 join 算子中完成非等值条件的执行。

优化器会对一些关联子查询转成非等值 join 来执行，相较于转成其他常见的算子（inner join, filter, agg）性能有一倍以上的提升。

●

优化二：CBO

基于代价的优化能力。基于级联搜索框架，利用Graph分区技术实现了高效的Join枚举算法，以及基于直方图的代价估算，对10表级别规模的Join Reorder问题，能够全量枚举并寻求最优解，同时针对于10表规模的Join Reorder支持启发式枚举并寻求最优解。

CBO支持基于规程扩展搜索空间，除了常见的Join Reorder问题以外，还支持外部Join/Join Reorder、Aggregate/Join Reorder、Magic Set Placement等相关优化能力。

●

优化三：分布式计划优化

业界主流实现分为两个阶段，首先寻求最优的单机版计划，然后将其分布式化。

但是这样的设计流程，不能提前考虑分布式系统的特点，可能会导致网络延迟、数据分布不均衡，并导致可扩展性限制等问题。

我们的方案则是将这两个阶段融合在一起，在整个 CBO 寻求最优解的过程中，会结合分布式计划的诉求，从代价的角度选择最优的分布式计划，同时在 Join/Aggregate 过程中，也支持 Partition 属性展开。

另外，我们也在 CBO 中实现了对于 Aggregate/Join Reorder，Magic Set Placement 等相关能力。

对于 CTE 的实现方式也基于 Cost 进行选择，在 inline，shared 和 partial inline 之间做权衡，选出最优的计划。在 tpcds 等 benchmark 中都有一定的应用。

●

优化四：高阶优化能力

ByteHouse实现了动态Filter下推、物化视图改写、基于代价的CTE（公共表达式共享）、计划复用、结果复用等高阶优化能力。

三、 最佳实践之“聚合计算加速”

在数据库中，优化器对于聚合计算加速起着关键作用。

优化器能够分析查询语句的结构和涉及的数据，评估不同的执行计划。对于聚合计算，它会考虑数据的分布、索引的可用性以及表之间的关系等因素。除了JOIN场景，ByteHouse在聚合计算场景也产生了积极的影响。

1. 多节点并行merge聚合结果

分散/聚集模式在聚集阶段会聚合各个节点局部聚合的中间结果，这时容易遇到单节点的性能和内存瓶颈，其典型的场景是大数据的count distinct。

开启ByteHouse优化器后，我们可以使用10%的分片（通过distributed_max_parallel_size参数调整，最大值为集群分片数目）来做最终的聚合操作，实现较好的并行聚合。

2. 优化器会对聚合进行改写优化，提升聚合性能

如果缺少group by key的聚合操作，在没开优化器的情况下，Gather阶段在单机内为单线程聚合（由于缺少group by key无法并行）。ByteHouse优化器能实现进行自动改写，除了多节点并行合并聚合结果，单节点内部也能并行。

下面为tpch的数据（6亿数据的lineitem表）在一个两节点集群测试（最后merge的节点为同一个），SQL如下：



  `select count(distinct l_orderkey) from lineitem`

开启优化器耗时从5.913秒下降到了2.263秒。

优化结果

/ 最高16倍，相关场景查询效率提升

通过非ACL查询和ACL查询两个方向，我们可以看到查询时间在优化前后有显著提升。其中，在ACL查询中的60M广告客户DI场景中，引入ByteHouse之后将查询效率从16s缩短为秒级，提升了16倍。

1. 非ACL查询

抽取该公司销售平台某数据集测试

| | 之前 | 之后 | | p99 | 116秒 | 37秒 | | p95 | 45秒 | 14秒 |

2. ACL查询

抽取该公司销售平台某数据集测试

| # | 用户范围 | 之前 | 优化后 | | 查询1 | 60M广告客户ID | 53s | 7s | | 1M广告主id | 16s | 2s | | 查询2 | 60M广告客户ID | 16s | 1s |

总结来看，但随着用户使用场景愈加复杂，ByteHouse针对复杂的查询场景，在RBO、CBO、分布式计划等层面进行大量优化， 进一步提升了OLAP在各个场景下的查询性能。

未来，ByteHouse也将持续为更多企业的数据分析能力提供支持，助推数智化转型升级。
