背景

picture.image

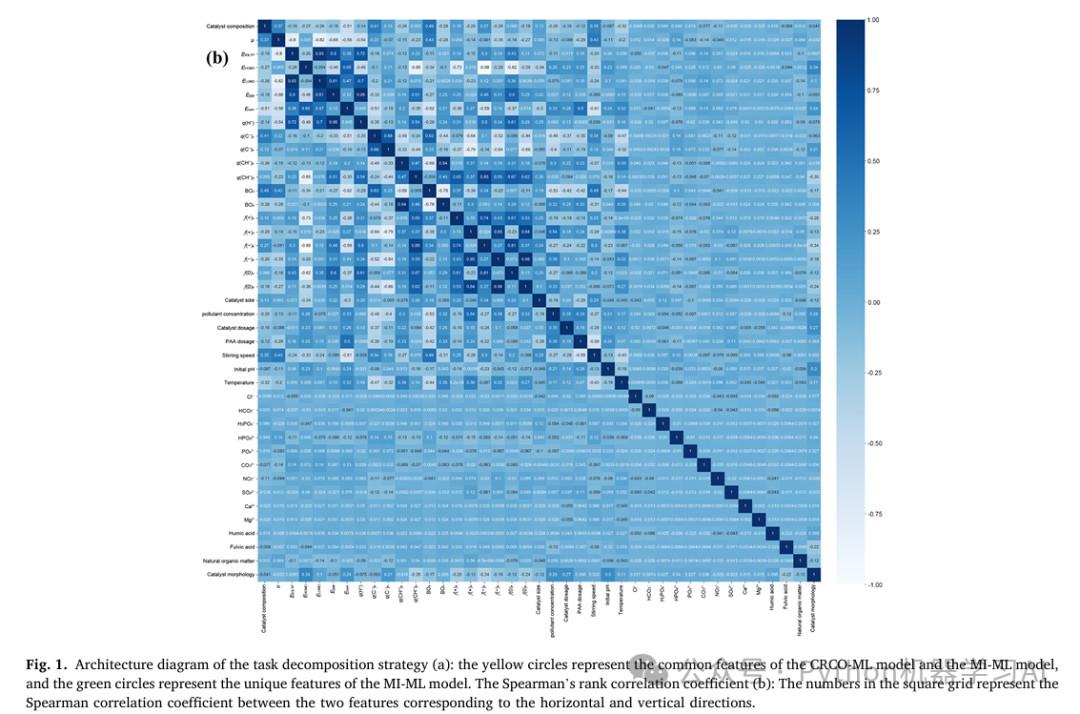

这张图展示了文献中使用的斯皮尔曼相关系数矩阵热图，以揭示各变量之间的相关性。但是相对于来说较为简洁，于是接下来对这种斯皮尔曼相关系数矩阵热图进行美化扩展

斯皮尔曼相关系数

斯皮尔曼相关系数（Spearman's Rank Correlation Coefficient）是用于衡量两个变量之间的单调关系的一种非参数统计方法，它基于排名数据，不需要数据满足正态分布，因此适合于非线性关系的数据分析

斯皮尔曼相关系数的计算步骤

将原始数据进行排名：对两个变量的所有数据分别按大小进行排名，得到两个排名序列和
计算差值：对于每个样本点，计算排名之间的差值
计算斯皮尔曼相关系数：用以下公式计算斯皮尔曼相关系数：

其中，是排名差值，是数据的样本量

斯皮尔曼相关系数的取值范围

斯皮尔曼相关系数的取值范围在-1到1之间：

表示两个变量的排名完全一致，即完全正相关
表示两个变量的排名完全相反，即完全负相关
表示两个变量之间无相关性

应用场景

斯皮尔曼相关系数适用于以下情况：

变量之间的关系不是线性关系但呈现单调性
数据为分类数据或非正态分布的连续数据
数据存在异常值，使用斯皮尔曼相关系数可以减少异常值的影响

代码实现

数据读取



import pandas as pd

import numpy as np

import matplotlib.pyplot as plt

import warnings

warnings.filterwarnings("ignore")

plt.rcParams['font.family'] = 'Times New Roman'

plt.rcParams['axes.unicode_minus'] = False

df = pd.read_excel('2024-10-28-公众号Python机器学习AI.xlsx')

设置图形参数、读取 Excel 文件数据并抑制警告，为后续数据分析和可视化做好准备

绘图形式1



# 创建斯皮尔曼相关系数矩阵

corr = df.corr(method='spearman')

# 创建图形

fig, ax = plt.subplots(figsize=(10, 8), dpi=1200)

cmap = plt.cm.viridis

norm = plt.Normalize(vmin=-1, vmax=1)

# 初始化一个空2024-10-28-公众号Python机器学习AI的可绘制对象用于颜色条

scatter_handles = []

# 循环绘制气泡图和数值

for i in range(len(corr.columns)):

for j in range(len(corr.columns)):

if i > j:  # 对角线左下部2024-10-28-公众号Python机器学习AI分，只显示气泡

            color = cmap(norm(corr.iloc[i, j]))  # 根据相关系数获取颜色

            scatter = ax.scatter(i, j, s=np.abs(corr.iloc[i, j]) * 1000, color=color, alpha=0.75)

            scatter_handles.append(scatter)  # 保存scatter对象用于颜色条

elif i < j:  # 对角2024-10-28-公众号Python机器学习AI线右上部分，只显示数值

            color = cmap(norm(corr.iloc[i, j]))  # 数值的颜色同样基于相关系数

            ax.text(i, j, f'{corr.iloc[i, j]:.2f}', ha='center', va='center', color=color, fontsize=10)

else:  # 对角线部分，显示空白

            ax.scatter(i, j, s=1, color='white')

# 设置坐标轴标签

ax.set_xticks(range(len(corr.columns)))

ax.set_xticklabels(corr.columns, rotation=45, ha='right', fontsize=10)

ax.set_yticks(range(len(corr.columns)))

ax.set_yticklabels(corr.columns, fontsize=10)

# 添加颜色条

sm = plt.cm.ScalarMappable(cmap=cmap, norm=norm)

sm.set_array([])  # 仅用于显示颜色条

fig.colorbar(sm, ax=ax, label='Correlation Coefficient')

# 添加标题和布局调整

plt.tight_layout()

plt.savefig("Bubble Heatmap with Color Mapping for Bubbles and Numbers.pdf", format='pdf', bbox_inches='tight')

#2024-10-28-公众号Python机器学习AI

plt.show()

picture.image

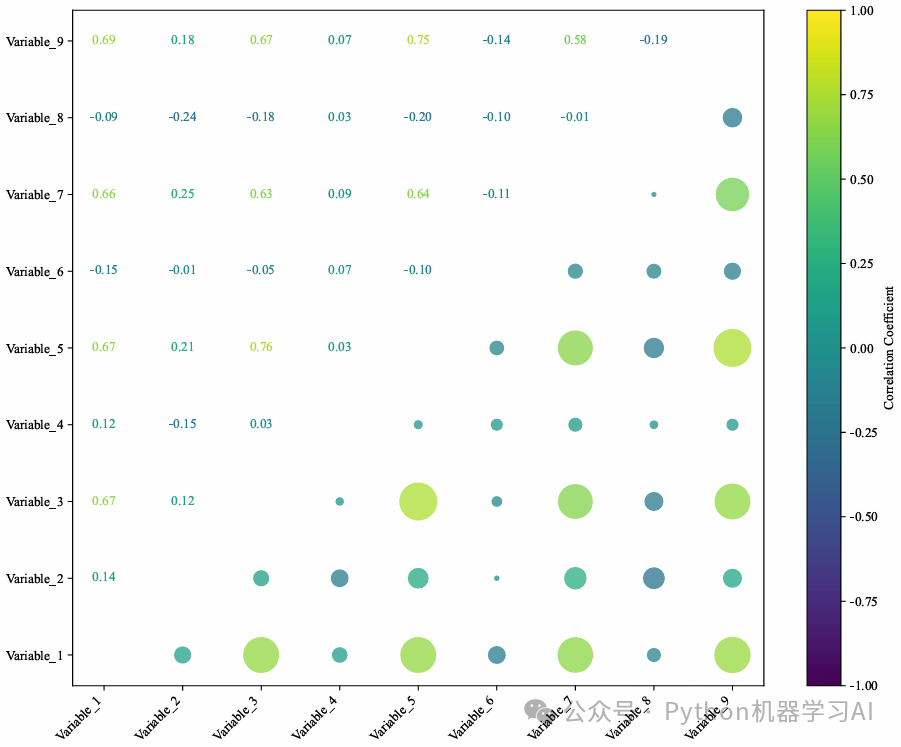

首先计算相关系数矩阵，然后以气泡大小和颜色表示左下角的相关性强度，同时在右上角显示具体数值，图例用颜色条表示相关系数范围

改进绘图形式1

picture.image

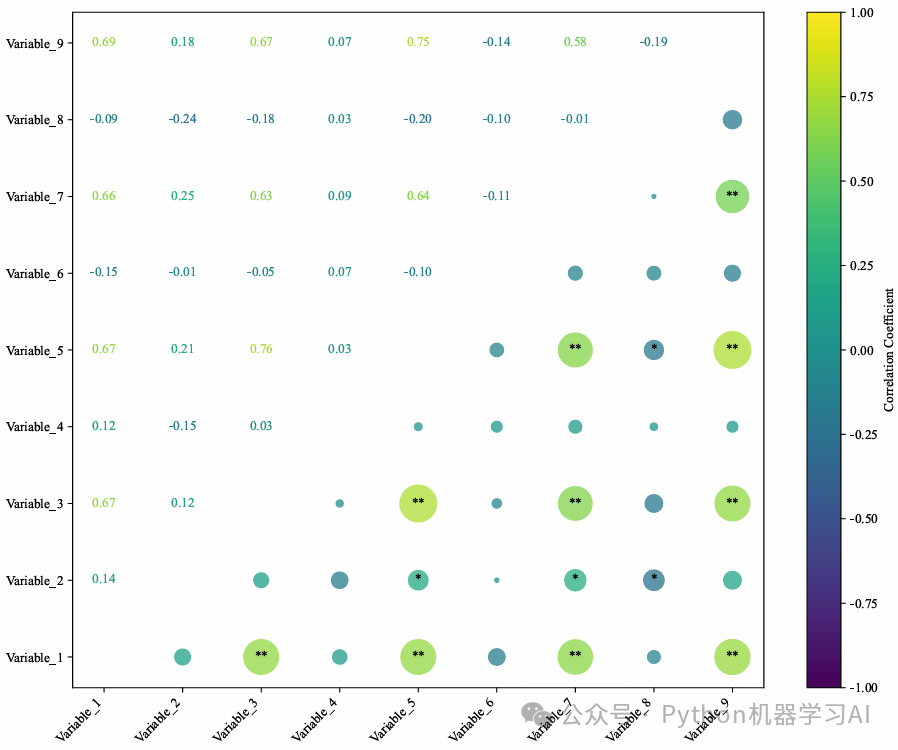

在原有气泡图的基础上增加了显著性分析，计算了每对变量之间的显著性水平（p 值），并在图中用星号标记出显著相关的变量对p < 0.05 表示 *，p < 0.01 表示 **），星号数量表示显著性强弱，使图表不仅展示相关系数的大小，还能识别哪些相关性具有统计上的显著性，从而提供更深入的数据解读，代码获取：如果您希望获取本文展示的改进版代码，请添加作者微信联系获取

绘图形式2



import seaborn as sns

# 计算斯皮尔曼相关系数矩阵

corr = df.corr(method='spearman')

# 创建 PairGrid

g = sns.PairGrid(df)

# 左下角绘制2024-10-28-公众号Python机器学习AI散点图

g.map_lower(sns.scatterplot)

# 对角线绘制直方图

g.map_diag(sns.histplot, kde=True)

# 右上角显示斯皮尔曼相关系数

for i, j in zip(*np.triu_indices_from(corr, 1)):

    g.axes[i, j].annotate(f'corr:{corr.iloc[i, j]:.2f}', (0.5, 0.5),

                          textcoords='axes fraction', ha='center', va='center', fontsize=20)

# 保2024-10-28-公众号Python机器学习AI存并显示图表

plt.savefig("Spearman_Correlation_PairGrid.pdf", format='pdf', bbox_inches='tight')

plt.show()

picture.image

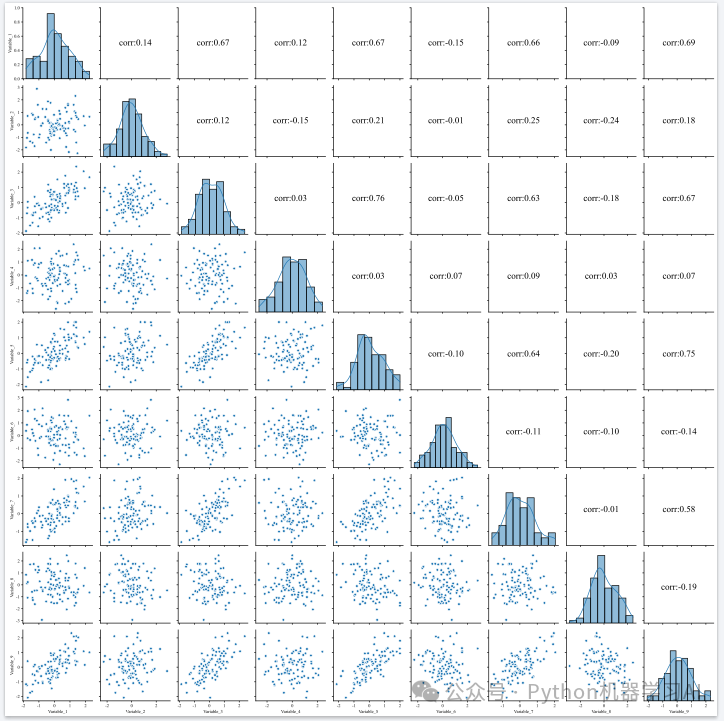

使用Seaborn的PairGrid生成了一个多变量可视化图表，以展示数据集中各变量对的斯皮尔曼相关系数。左下角的图表显示各变量对的散点图，帮助观察变量间的分布趋势；对角线上绘制各变量的直方图，并添加核密度估计曲线，用于展示每个变量的分布形状；右上角则显示每对变量的相关系数值，以便于直观了解各变量之间的相关性强度

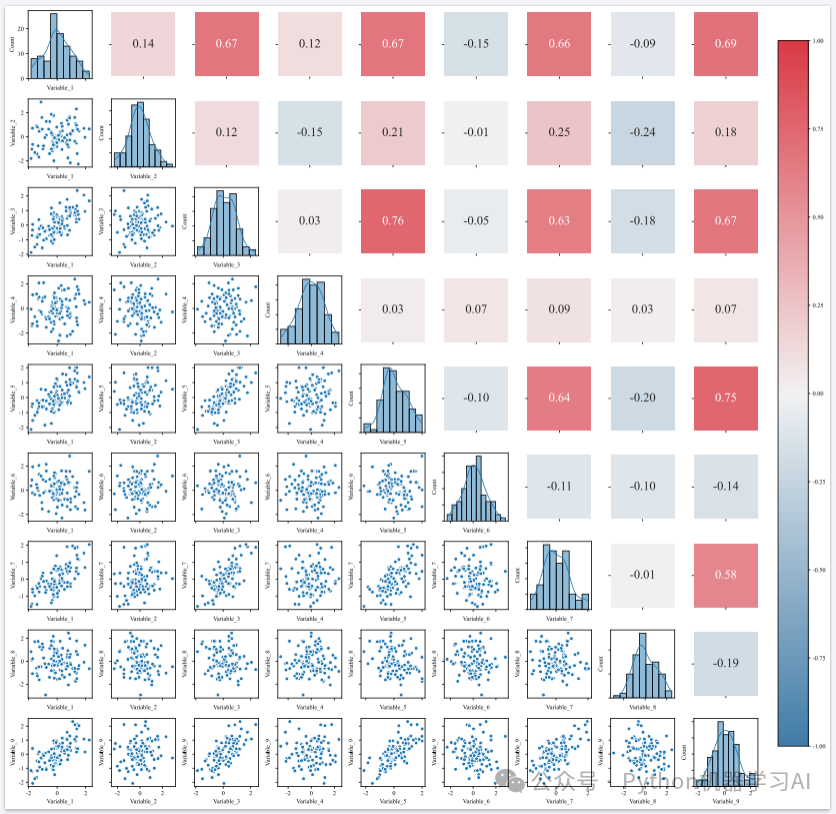

改进绘图形式2

picture.image
