全面解读Apple Ferret-UI 2，屏幕多模态大模型(详解版)

• 引言
• 简介
• FERRET-UI 2

• 数据集构建
• 模型架构

• 实验

• 实验设置
• 实验结果
• 消融研究

• 结论

1. 引言 =======

用户界面(UI)是人机交互的核心，随着智能设备和平台的多样化，UI的复杂性不断增加。 然而，现有的UI理解与交互方法在多平台环境中仍有局限。 Ferret-UI(You et al., 2024) 在UI指称与语义理解方面取得了进展，但其固定的分辨率和仅针对移动设备的限制，难以应对多平台的复杂性。 缺乏平台特定的高质量数据，尤其是视觉输入与UI元素之间的空间关系，进一步限制了其性能。

为了解决这些问题，苹果推出了Ferret-UI 2，这是一款针对多平台、多模态的UI理解系统。它通过三大创新增强了UI感知与交互能力：(i) 支持更多平台，包括手机、平板、网页和智能电视；(ii) 动态高分辨率图像编码；(iii) 高质量多模态训练数据生成。特别是，它通过自适应网格化方法提升了视觉元素识别的精度，并利用结合视觉提示的训练数据，改进了对UI空间关系的理解。

Ferret-UI 2在广泛平台上改进了UI理解与交互性能，支持更复杂的用户指令，并展现出跨平台迁移能力。实验表明，其在多项任务和平台上均优于前代模型，并在GUIDE和GUI-World等基准测试中取得了优异表现。

总结：

• Ferret-UI 2 支持多平台、多模态理解，标志着UI交互技术的重要进步。
• 它通过高分辨率编码和改进的训练数据，显著提升了性能和跨平台适用性。
• 实验验证了其在多平台任务中的优越性能，展现了强大的迁移能力。

紧接前文： 苹果发布Ferret-UI 2: 跨平台UI理解多模态大模型(精炼版) 。以下 从各个细节详细解读Ferret-UI 2 这个模型。

2. 简介 =======

构建通用的用户界面(UI)理解模型面临着平台多样性、分辨率差异和数据限制等基础性挑战。Ferret-UI 2是一种为广泛平台(包括iPhone、Android、iPad、网页和AppleTV)设计的多模态大型语言模型(MLLM)。在Ferret-UI的基础之上，Ferret-UI 2引入了三项关键创新：

• 支持多种平台类型
• 通过自适应缩放实现高分辨率感知
• 由GPT-4o驱动并采用集合标记视觉提示的高级任务训练数据生成

这些创新使Ferret-UI 2能够执行复杂的以用户为中心的交互，具备高度的通用性和适应性，以应对不断扩展的平台生态系统多样性。大量实证实验表明，在指称、语义理解、以用户为中心的高级任务(包括9个子任务×5个平台)、GUIDE下一步预测数据集和GUI-World多平台基准测试中，Ferret-UI 2显著优于Ferret-UI，并展现出强大的跨平台迁移能力。

3. FERRET-UI 2 ================

本节首先描述原始数据注释到训练数据集的整理过程(3.1节)，随后介绍模型架构(3.2节)。所以，其实Ferret-UI 2的重点是数据。

3.1 数据集构建

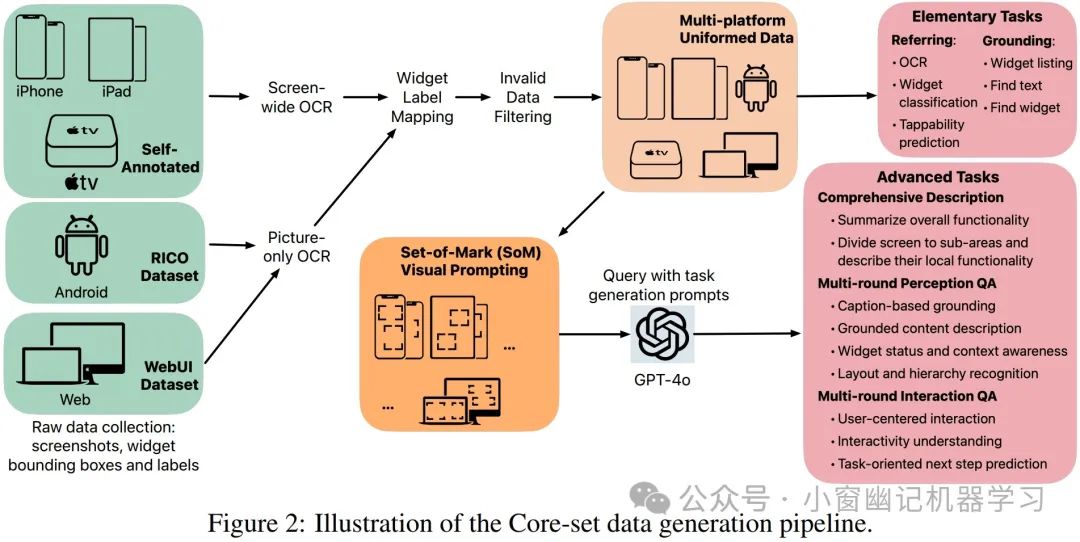

为训练强大的多平台UI理解模型，Ferret-UI 2研究如何构建专门的数据集。图2显示了完整的数据集生成流程图。

针对不同平台采用不同的标注策略 ：

• iPhone、iPad和AppleTV ：在不同使用场景下收集人工标注的数据，包括控件边界框坐标 和标签 。为节省标注成本，采用0.5的OCR置信度阈值，用屏幕范围内OCR检测到的文本和边界框替换文本边界框。
• 网页 ：数据源自WebUI数据集。所有类型UI控件的边界框和非图片控件的文本注释直接解析自源HTML视图层次结构。对于图片控件，通过OCR补充检测图片中的文本。
• Android ：屏幕截图、边界框和文本注释数据转化自RICO数据集，同样对仅有图片的控件执行OCR补全文本注释。

对所有收集的数据执行了以下过滤：(i)过滤或缩小超出边界的边界框，删除无剩余边界框的空屏幕截图 (ii)删除文本注释中非ASCII字符超过5%的屏幕截图

为统一不同来源的标签空间，过滤掉相关性较低的标签，将剩余标签映射到13个公共类别：'复选框'、'按钮'、'容器'、'对话框'、'图标'、'页面控制'、'图片'、'分段控制'、'滑块'、'标签栏'、'文本'、'文本框'和'切换开关'。

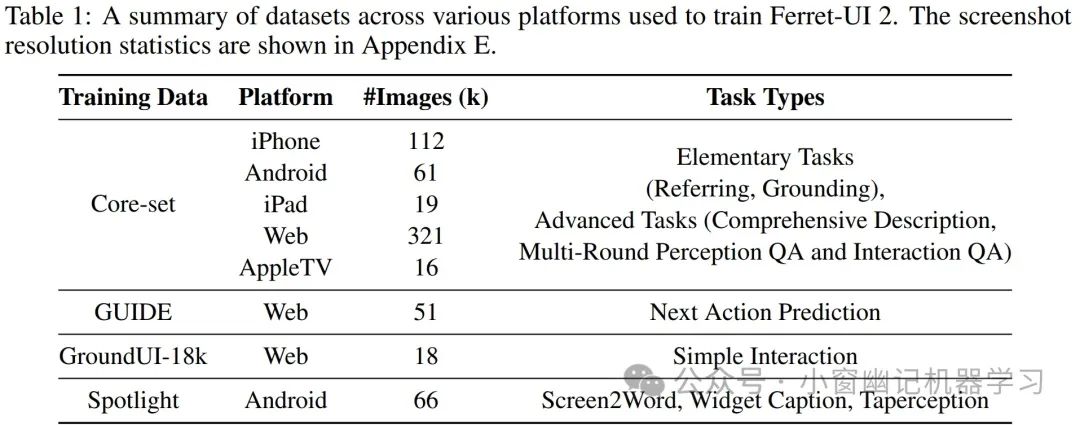

将上述收集的屏幕截图数据集命名为Core-set ，用于构建基础和高级任务数据。此外，引入第三方训练数据集来丰富数据源，避免过度拟合预定义任务。表1总结了Ferret-UI 2的训练数据集完整统计信息，显示不同平台之间的数据分布极不平衡。特别是iPad和AppleTV屏幕截图的数量明显少于其他平台。为解决此问题，采取两项措施：

• 训练时为不同平台分配不同的损失权重
• 为iPad和AppleTV平台的每个示例生成三种类型的高级任务，而其他平台的每个示例仅生成一种类型的高级任务。

与依赖模型检测边界框 训练的Ferret-UI相比，Ferret-UI 2的训练数据集主要利用人工收集的注释或直接解析源自HTML的边界框，显著提高了注释质量，这一点在4.2节的定量评估中得到了印证。

任务数据生成 分为基础任务和高级任务 两类：

基础任务 (图2)包括3个指代任务和3个交互任务：

• 指代任务 ：

• OCR：给定文本边界框识别文本
• 控件分类：预测元素的UI类型
• 可点按性：预测所选控件是否可供交互点按

• 交互任务 ：

• 控件列表：列出屏幕中的所有控件
• 查找文本：找到给定文本的位置
• 查找控件：给定控件描述，找到该控件

对于高级任务 ，向GPT-4o提供给定屏幕截图的边框注释 ，要求GPT-4o生成与屏幕截图中UI控件相关的问答任务 。与主要关注空间描述的Ferret-UI不同(因为Ferret-UI只使用文本提示而没有使用图像信息来进行边框注释)，Ferret-UI 2利用GPT-4o生成覆盖UI理解各个方面的高级任务数据。这是因为GPT-4o在获得屏幕截图输入时，展现了更好的UI控件空间关系理解能力。具体通过对GPT-4o做提示生成三种类型的高级任务(如图2所示)：

• 综合描述：描述屏幕的全局和局部功能
• 多轮感知问答：关于UI感知能力的多轮问答
• 多轮交互问答：基于当前屏幕状态的单步和面向用户的UI交互的多轮问答

在附录B中提供了生成高级任务时gpt - 4o的更详细的要求和提示。感兴趣的小伙伴可以前往查看。

实践表明，以原始屏幕截图作为输入时，GPT-4o在定位所指代的UI控件位置方面存在困难。为解决此问题，在生成多轮感知和交互问答训练样本时，采用Set-of-Mark(SoM)视觉提示(visual prompting)。图3展示了SoM提示及其生成的数据样本示例，每个UI控件都用角状边界框和唯一数字标签标记以便识别。同类UI控件使用相同颜色进行视觉提示，有助于GPT-4o更好地区分空间上临近或嵌套控件的边界框。有关其他平台上的可视化提示，请参阅图5，有关为高级任务生成的其他数据示例，参阅附录C。

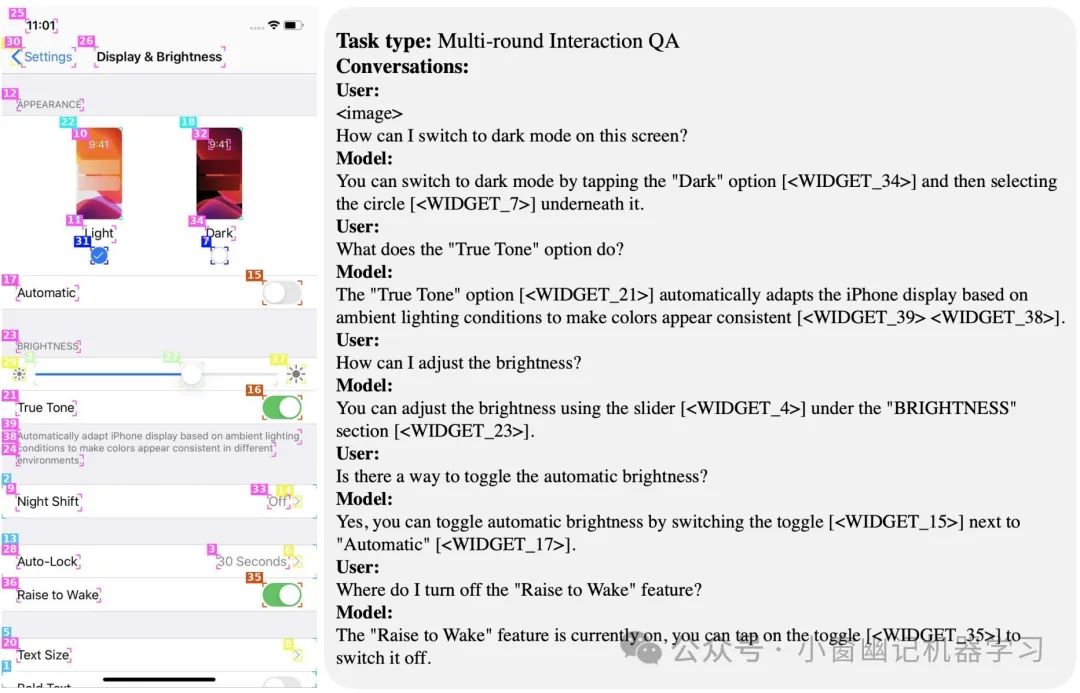

图3：set-of-mark提示示例（左）及其生成的高级任务训练示例之一（右）。

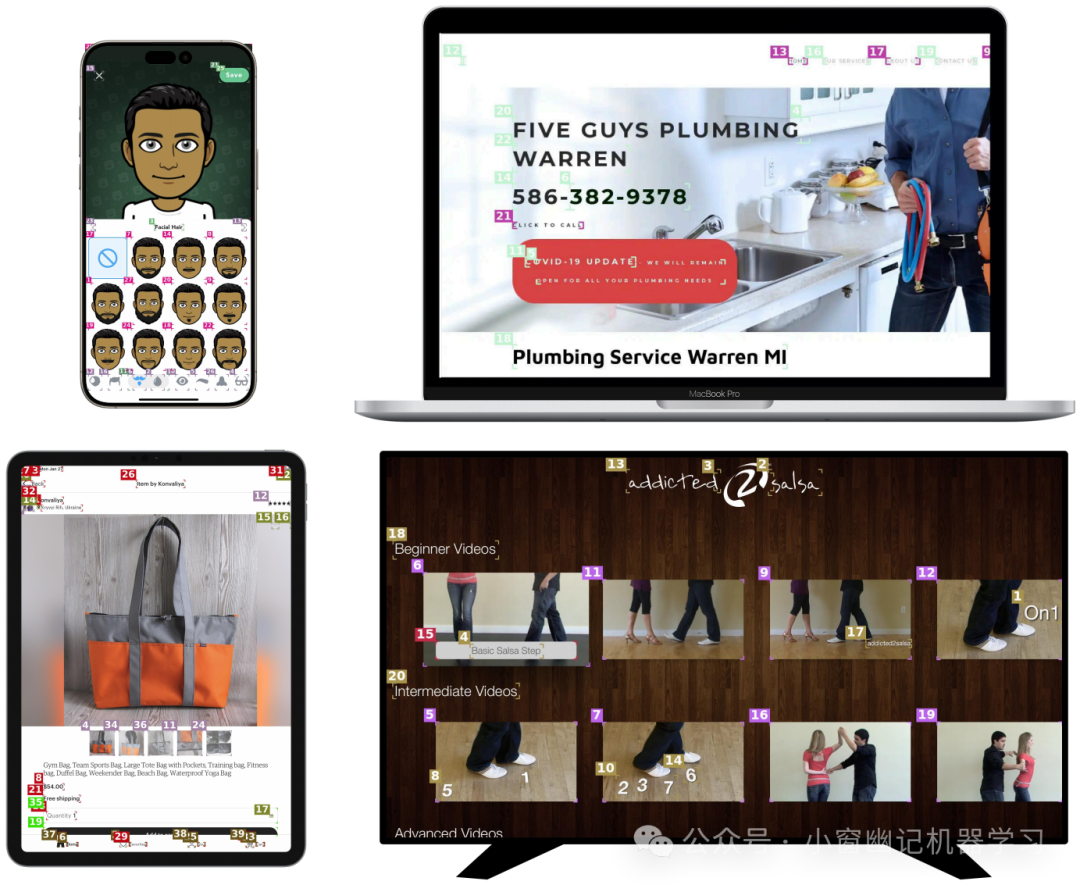

图5：使用GPT-4o生成任务数据的视觉提示示例，用于多轮感知问答和多轮交互问答。每个用户界面（UI）小部件都带有角落风格的边界框标注，只有小部件的角落通过小线条突出显示，边框的其余部分保持开放。这种极简风格的边界框配有一个独特的数字标签，放置在其中一个角落附近，便于识别和引用特定的UI小部件，以便进行进一步的交互或感知分析。

3.2 模型架构

如图4所示，Ferret-UI 2的模型架构建立在Ferret-UI基础之上，采用Any-Resolution(AnyRes)方法来增强指代和交互能力，使编码器能够捕获不同分辨率的图像。

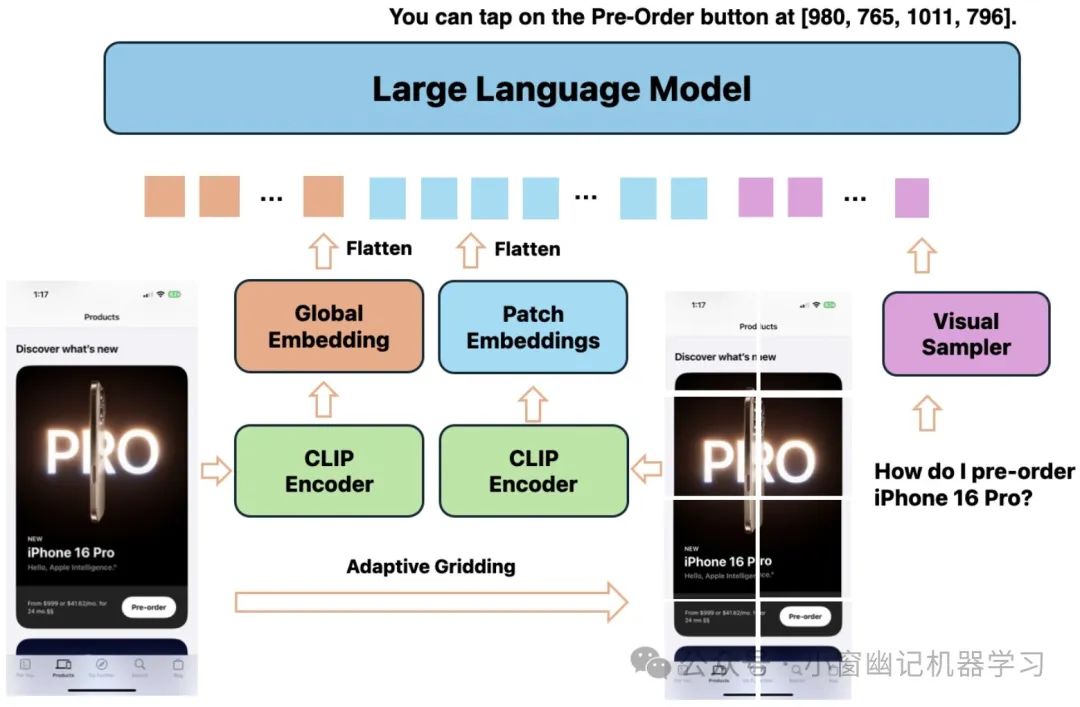

图4:Ferret-UI 2模型体系结构概述，它支持无缝的UI理解和以用户为中心的单步交互，并支持高分辨率

具体架构包含以下组件：

• CLIP图像编码器首先从UI屏幕截图中提取全局特征(来自低分辨率概览图像)和局部特征(对应于高分辨率子图像)
• 将这些图像特征展平并送入LLM
• 视觉采样器根据用户指令识别并选择相关的UI区域
• 模型最终输出UI元素的感知或交互的定位描述

自适应网格化 ：提出的自适应N网格划分机制，计算出最佳的网格大小，提取局部图像特征，并对每个网格的视觉特征进行调整和编码。相比于Ferret-UI，这是一个关键创新。如算法1所示，最佳网格尺寸和的确定基于以下原则：调整(，)网格大小使得最小化 纵横比变化乘以相对像素数变化，这时候确定最佳网格尺寸和。这个过程同时受的约束，其中N是尺寸极限。在尺寸限制下，网格总数上限为。

与无限制成本的AnyRes模块相比，自适应N网格化的独特之处在于能自动找到最优网格配置，即在预定义的推理成本限制内，实现最小分辨率失真(纵横比变化和像素数变化)，既保留信息完整性，又能高效局部编码。通过自适应网格化，Ferret-UI 2能以最优配置理解任意分辨率的UI屏幕并提供以用户为中心的交互，推理成本由尺寸限制指定。

4.1 实验设置

训练数据 可分为两类：

1. 自行构建的数据集：包括所有平台上的基础任务数据和高级任务数据
2. 公开数据集：包括

• GroundUI-18k：以网页截图为基础的简单用户交互数据集
• GUIDE：以网页截图为基础的下一步行为预测数据集
• Spotlight：Android UI理解与交互数据集

模型配置 ：与Ferret-UI相同，Ferret-UI 2采用CLIP ViT-L/14模型作为图像编码器。对于大型语言模型骨干网络，除了使用原始Ferret-UI相同的Vicuna-13B 外，还尝试了两个移动端规模的大语言模型：Gemma-2B和Llama-3-8B。在动态高分辨率图像编码方面，将大小限制N设置为8，因此自适应网格分割的最大网格数为16。

评估方法 分为两类：

1. 自行构建的基准测试：

• 在5种平台类型下创建45个测试用例
• 每种平台类型包含6个基础任务和3个高级任务
• 基础任务遵循You等(2023)的评估指标
• 高级任务使用GPT-4o基于给定截图和用户查询生成答案，并配合红色矩形边界框的视觉提示进行评分
• 采用GPT-4o评分和多重IoU作为评估指标

• 公开基准测试：

• 在GUIDE基准测试上进行下一步行为预测测试
• 评估预测答案与参考答案的语义相似度和定位交并比(IoU)
• 在GUI-World基准测试上对支持的平台进行评估，遵循原始评估协议

4.2 实验结果

主要实验结果总结在表2中，展示了不同模型在基础任务、高级任务以及GUIDE基准测试上的对比性能。每个数据项目代表所有平台的平均值，各平台的详细结果见附录A的表6。

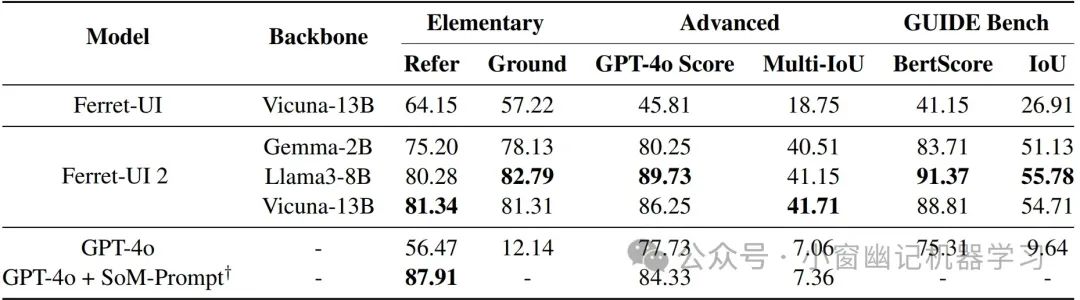

表2：在基础任务和高级任务测试基准上的结果，同时也包括GUIDE基准测试的结果。基础任务和高级任务的结果是在所有平台（包括iPhone、Android、iPad、网页和AppleTV）上的平均值。每个平台包含6个基础任务和3个高级任务。（†）在需要指代的任务中，GPT-4o采用了标记集（SoM）提示方法，即在截图中为被指代的控件添加红色矩形框。需要注意的是，Ferret-UI和Ferret-UI 2并未使用SoM视觉提示方法。

主要结论：

1. 搭载Llama-3-8B的Ferret-UI 2表现最优：

• 在高级任务上达到89.73的最高GPT-4o评分，超过Ferret-UI 43.92分，超过GPT-4o 12.0分
• 在GUIDE基准测试上达到55.78的最高IoU分数，展现出色的定位能力

• 搭载Vicuna-13B的Ferret-UI 2：

• 表现同样出色，在高级任务上达到41.71的强劲多重IoU分数

• 搭载Gemma-2B的Ferret-UI 2：

• 尽管模型规模仅为Vicuna-13B的六分之一，但在各项指标上仍取得有竞争力的表现

• GPT-4o的表现：

• 在细粒度UI理解方面表现欠佳
• 基础任务的指称(56.47)和定位(12.14)分数较低
• 在高级任务和GUIDE基准测试上的多重IoU和IoU分数也较低

GUI-World基准测试结果 ：为验证Ferret-UI 2的零样本能力，在最新发布的GUI-World基准测试上进行了评估。结果显示：

• Ferret-UI 2展现出良好的泛化能力，未出现过度拟合训练数据的情况
• 在所支持的iOS、Android和网页等平台上，性能均优于GUI-World论文中提出的GUI-Vid模型

4.3 消融研究

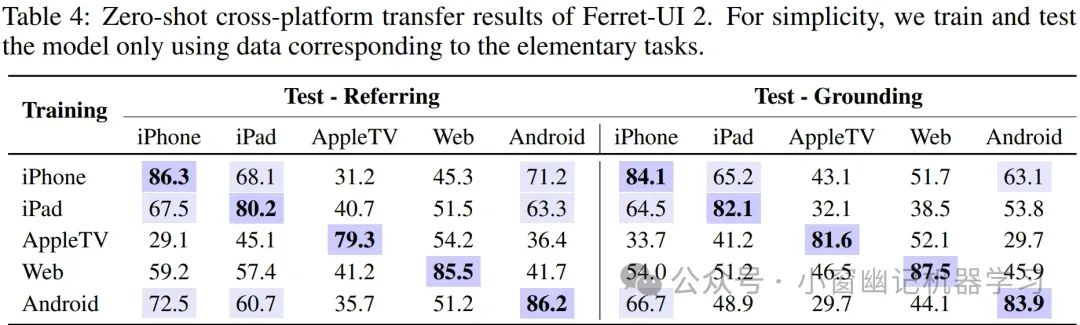

跨平台迁移能力评估： 表4展示了Ferret-UI 2在不同平台(领域)间的零样本迁移能力，通过在一个平台上训练，在其他平台上测试的方式进行。在指称和定位两种任务上观察到类似的性能模式：

1. iPhone平台的迁移效果：

• 在iPad和Android平台上表现优异
• 指称任务分数分别达到68.1和71.2
• 定位任务分数分别达到65.2和63.1
• 优异表现可能源于iPhone平台截图内容的多样性及与其他平台相似的分辨率和纵横比

• iPad和Android平台：

• 对iPhone领域也展现出良好的迁移能力
• 两项任务的分数均在65分左右

• AppleTV和网页平台：

• 向移动端领域(iPhone、Android和iPad)的迁移效果欠佳
• 指称任务最高分数为59.2
• 定位任务最高分数为54.0
• 可能是由于横向截图与移动端纵向截图的差异导致

• AppleTV测试领域：

• 其他领域训练的模型在此表现普遍较弱
• 两项任务得分约40分
• 这一结果合理，因为AppleTV的内容分布与其他领域差异显著

关键小结：

1. iPhone、iPad和Android平台因内容分布相似而具有良好的互相迁移能力
2. 训练数据内容越丰富(如iPhone数据约10万张)，迁移泛化能力越强
3. 分辨率和纵横比相似的平台间迁移效果更好
4. 部分平台间的良好迁移能力促进了Ferret-UI 2的跨平台表现

架构和数据集改进的消融研究 ：表5比较了在不同版本iPhone数据集上训练的Ferret-UI和Ferret-UI 2模型的性能。模型在高级任务测试集上进行评估，结果表明架构改进(特别是自适应N-网格分割)和数据集改进(iPhone v2)都对性能提升有积极影响。

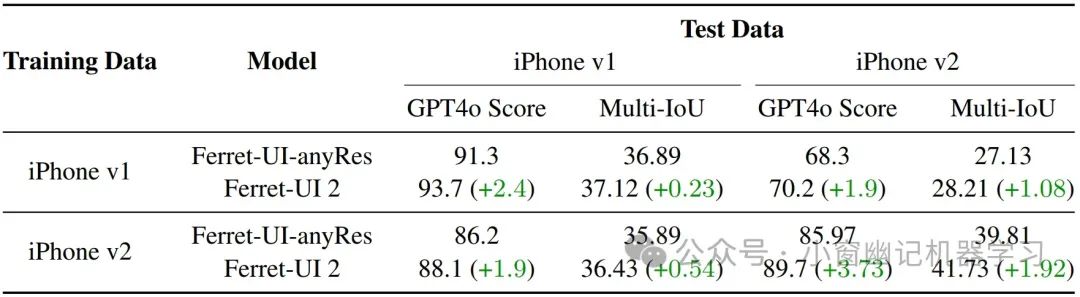

表5：关于 Ferret-UI 2 的架构和数据集改进相对于 FerretUI-anyRes的消融实验结果，即配备了任意分辨率模块的高分辨率版本的 Ferret-UI。iPhone v1 指的是最初由 FerretUI 使用的 iPhone 平台数据集，而 iPhone v2 是 Ferret-UI 2 使用的数据集。模型在高级任务上进行了评估。

具体表现：

1. iPhone v1测试集上：

• Ferret-UI 2相比Ferret-UI有小幅提升
• GPT-4o评分从91.3提高到93.7
• 多重IoU分数从36.89提高到37.12

• iPhone v2数据集上：

• 性能提升更为显著
• Ferret-UI 2的GPT-4o评分达到89.7，超过Ferret-UI的85.97
• 多重IoU分数从39.81大幅提升到41.73

这些结果表明，虽然架构改进和数据集改进都促进了整体性能提升，但新数据集在推动性能改进(特别是在更具挑战性的任务上)方面发挥了更为关键的作用。

5. 总结 =======

Ferret-UI 2作为一种创新的多模态大型语言模型，显著改进了跨多平台的UI理解和交互能力。通过引入：

• 多平台支持
• 高分辨率图像编码与自适应网格分割
• 改进的数据生成方法

该模型在所有测试基准上均优于Ferret-UI，并展现出强大的零样本跨平台迁移能力，为通用UI理解奠定了坚实基础。

未来研究方向：

• 整合更多平台类型
• 构建通用UI导航智能体

这些进展将进一步推动UI理解和交互技术的发展，为更广泛的应用场景提供支持。
