背景

在数据分析中，探索特征之间的相关性是非常重要的一步，皮尔逊相关系数、散点图以及线性模型是最常用的三种方法，它们各具优势，通过将这三种方法整合到一个可视化图表中，可以帮助更全面地判断特征之间是否存在线性相关趋势

皮尔逊相关系数

通过相关系数（）量化两个特征间的线性相关性，提供一个数值化的参考
：正相关，两个变量呈正向增长趋势
：负相关，变量之间呈反向关系
：无线性相关，说明两个特征之间线性关系不明显

散点图

直观呈现两个特征之间的分布趋势，帮助发现是否存在线性模式
除了线性关系，散点图还能揭示非线性关系或异常值

线性模型（拟合线及其置信区间）

在每个散点图中叠加线性模型的拟合直线及其95%的置信区间，可进一步直观验证特征间的线性关系
拟合线清晰展示了两特征之间的趋势方向，置信区间则为关系的可靠性提供统计学支持
如果拟合线及其置信区间能很好描述数据分布，说明特征之间的线性关系较强

picture.image

通过整合皮尔逊相关系数及其显著性水平（p值）、散点图结合线性回归拟合线及置信区间、以及对角线的单变量直方图，用一个矩阵可视化全面展示数据特征间的相关性和分布趋势

代码实现

基础相关性热图绘制



import pandas as pd

import numpy as np

import matplotlib.pyplot as plt

import warnings

import seaborn as sns

warnings.filterwarnings("ignore")

plt.rcParams['font.family'] = 'Times New Roman'

plt.rcParams['axes.unicode_minus'] = False

df = pd.read_excel('2024-12-4-公众号Python机器学习AI.xlsx')

# 计算皮尔逊相关系数矩阵

corr = df.corr()

plt.figure(figsize=(10, 8))

# 使用 Seaborn 绘制热图

sns.heatmap(corr, annot=True, fmt=".2f", cmap="coolwarm", square=True, cbar_kws={"shrink": .8})

plt.title("Correlation Matrix Heatmap")

plt.savefig("Correlation Matrix Heatmap.pdf", format='pdf', bbox_inches='tight', dpi=1200)

plt.show()

picture.image

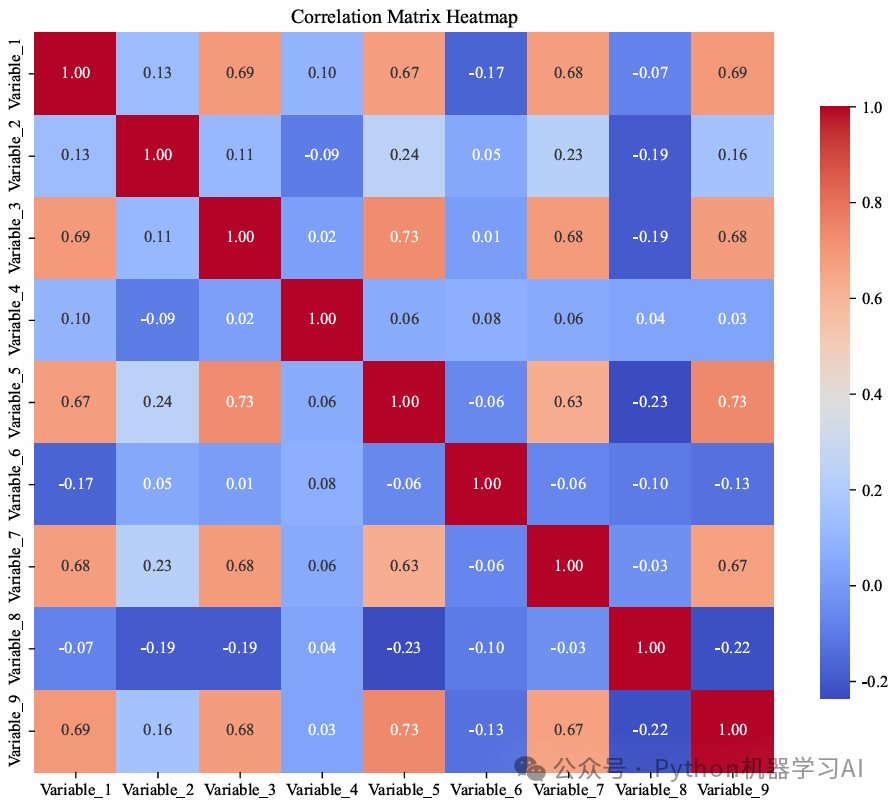

这是一个基础的热图绘制，通过计算数据框的皮尔逊相关系数矩阵，利用Seaborn库的heatmap函数可视化各特征间的相关性，热图通过颜色深浅直观展示相关性强弱，是分析特征间关系的简单且常用的方法

如何绘制带 拟合线及其置信区间的散点图

基础散点图绘制



plt.figure(figsize=(8, 6))

plt.scatter(df["Variable_1"], df["Variable_2"], alpha=0.7, edgecolor='k')

plt.title("Scatter Plot of Variable_1 vs Variable_2", fontsize=14)

plt.xlabel("Variable_1", fontsize=12)

plt.ylabel("Variable_2", fontsize=12)

plt.grid(alpha=0.3)

plt.savefig("1.pdf", format='pdf', bbox_inches='tight', dpi=1200)

plt.show()

picture.image

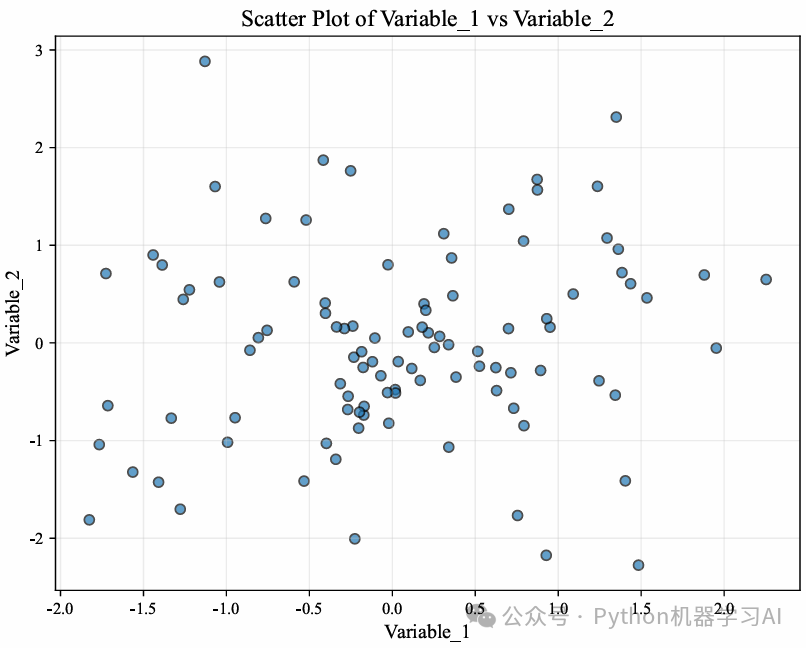

通过plt.scatter() 绘制了一个基础散点图，展示df["Variable_1"]和df["Variable_2"]之间的关系，直观反映数据的分布情况。为了进一步分析，可以在此基础上利用statsmodels库拟合线性模型，添加拟合线和置信区间，以可视化两变量之间的线性趋势及其统计可靠性，从而实现更深入的数据洞察

添加拟合线及其置信区间



import statsmodels.api as sm

# 拟合线性模型

X = sm.add_constant(df["Variable_1"])  # 添加常数项以适应截距

model = sm.OLS(df["Variable_2"], X).fit()  # 使用最小二乘法拟合

predictions = model.get_prediction(X)  # 获取预测结果

confidence_intervals = predictions.conf_int(alpha=0.05)  # 获取95%置信区间

# 为拟合线生成 x 和 y 值

x_values = np.linspace(df["Variable_1"].min(), df["Variable_1"].max(), 100)

X_pred = sm.add_constant(x_values)

predicted_means = model.predict(X_pred)

conf_int_pred = model.get_prediction(X_pred).conf_int()

# 绘制散点图和拟合线

plt.figure(figsize=(8, 6))

plt.scatter(df["Variable_1"], df["Variable_2"], alpha=0.7, edgecolor='k', label="Data Points")  # 数据点

plt.plot(x_values, predicted_means, color='red', label=f"Fit Line: y = {coefficients[0]:.2f}x + {coefficients[1]:.2f}")  # 拟合线

# 绘制置信区间

plt.fill_between(

    x_values,

    conf_int_pred[:, 0],  # 置信区间下界

    conf_int_pred[:, 1],  # 置信区间上界

    color='blue',

    alpha=0.2,

    label="95% Confidence Interval"

)

plt.title("Scatter Plot of Variable_1 and Variable_2 with Fit Line and Confidence Interval", fontsize=14)

plt.xlabel("Variable_1", fontsize=12)

plt.ylabel("Variable_2", fontsize=12)

plt.grid(alpha=0.3)

plt.legend(fontsize=10, loc='best')

plt.savefig("3.pdf", format='pdf', bbox_inches='tight', dpi=1200)

plt.show()

picture.image

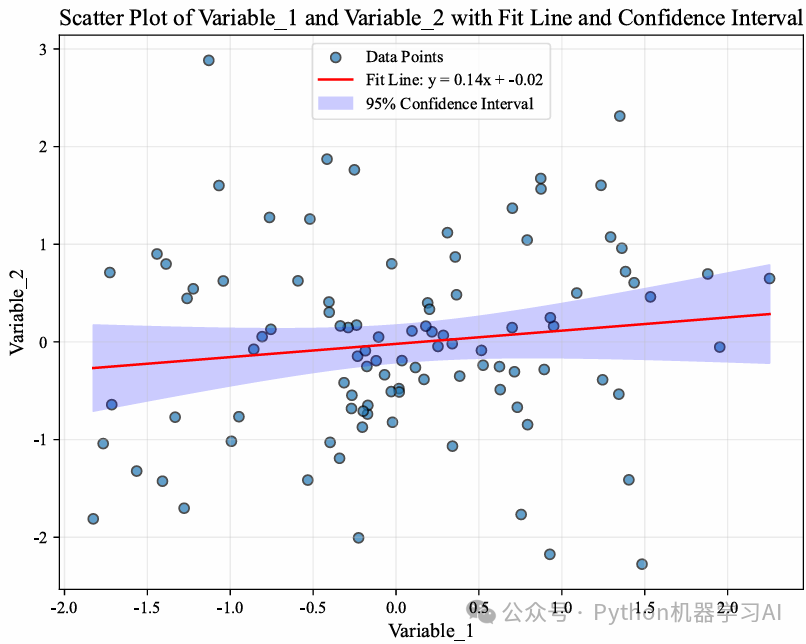

通过拟合线性模型绘制散点图、拟合线以及95%的置信区间，展示Variable_1和Variable_2之间的线性关系及其统计可靠性

接下来，可以将这逻辑整合到相关系数热图中：上三角保留相关系数热图和显著性标记，下三角绘制散点图并叠加拟合线和置信区间，对角线保留特征的分布直方图，实现全面分析特征间的关系

进阶相关性热图1

picture.image

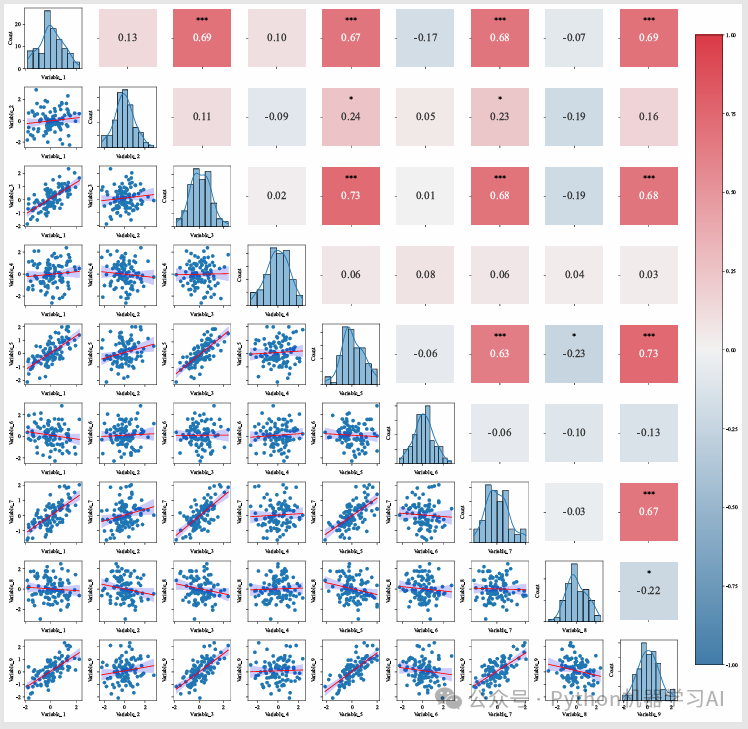

构建一个带有多种形式可视化的相关系数可视化，用于全面分析数据特征之间的关系，对角线展示每个特征的直方图和核密度估计 (KDE)，直观反映单变量的分布形态；下三角绘制散点图并叠加线性拟合线及95%置信区间，呈现特征间的线性趋势和统计置信度；上三角显示皮尔逊相关系数热图，通过颜色深浅和数字注释量化特征间的相关性强弱，代码与数据集获取：如需获取本文的源代码和数据集，请添加作者微信联系

进阶相关性热图2

picture.image
