前期笔者介绍了OCR-free的多模态大模型，可以参考： 【多模态&文档智能】OCR-free感知多模态大模型技术链路及训练数据细节 ，其更偏向于训练模型对于密集文本的感知能力。本文看一看英伟达出品的多模态大模型NVLM-1.0系列，虽然暂未开源，但该文章给出了NVLM的详细细节，值得一读。
NVLM-1.0方法

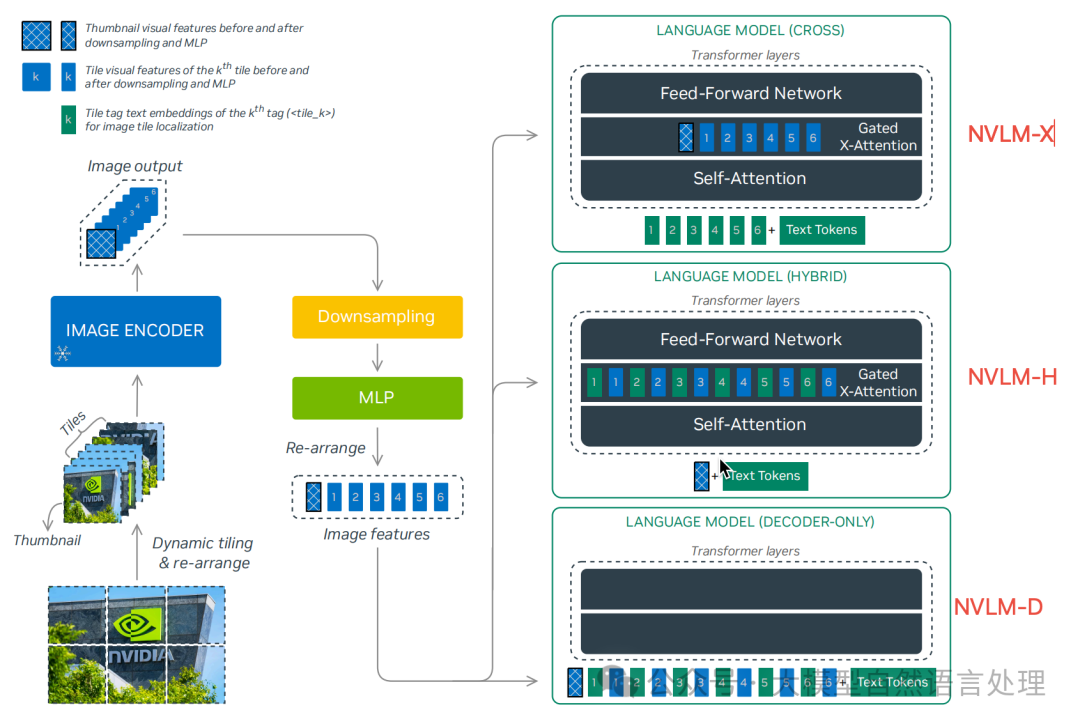

NVLM-1.0包括 三种 不同的架构：
- NVLM-D，一种解码器架构；
- NVLM-X，一种基于交叉注意力（X-attention）的架构；
- NVLM-H，一种混合架构。
共享视觉路径

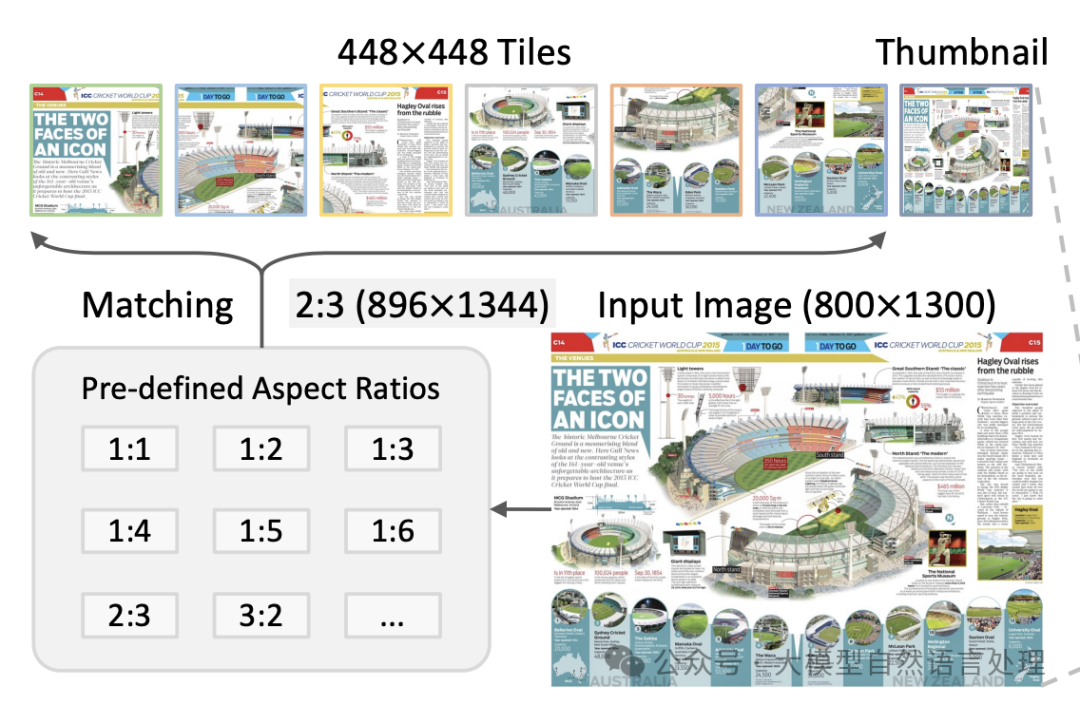

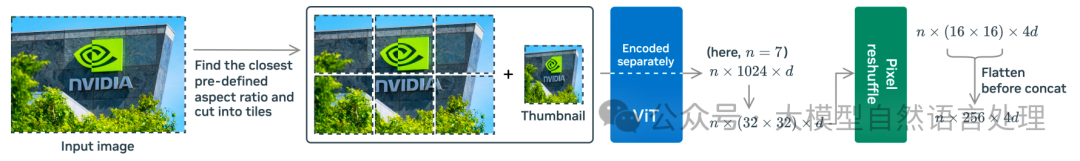

所有NVLM模型共享一个视觉路径。使用InternViT-6B-448px-V1-5作为默认的视觉编码器，并在整个训练阶段保持其冻结状态。该视觉编码器以固定的448x448像素分辨率处理图像，生成1024个输出标记。采用动态高分辨率（DHR）方法来处理不同分辨率的图像输入。具体的如下图，图像被分割成最多6个瓦片（tile），每个瓦片对应448x448像素。然后，每个瓦片被送入InternViT-6B进行处理，生成1024个标记。这些标记通过下采样操作减少到256个标记，这么做可以降低处理开销。
上述两张图都是动态DHR的处理过程，围绕图像的预处理，包括归一化、缩放、裁剪、根据宽高比动态处理等操作，构建了一套完整的流程，代码逻辑如下：
import
torch
from
PIL
import
import
torchvision.transforms
as
T
from
torchvision.transforms.functional
import
InterpolationMode
IMAGENET\_MEAN = (
0.485
,
0.456
,
0.406
)
IMAGENET\_STD = (
0.229
,
0.224
,
0.225
)
def
build\_transform
(input\_size)
:
MEAN, STD = IMAGENET\_MEAN, IMAGENET\_STD
transform = T.Compose([
T.Lambda(
lambda
img: img.convert(
'RGB'
)
if
img.mode !=
'RGB'
else
img),
T.Resize((input\_size, input\_size), interpolation=InterpolationMode.BICUBIC),
T.ToTensor(),
T.Normalize(mean=MEAN, std=STD)
])
return
transform
def
find\_closest\_aspect\_ratio
(aspect\_ratio, target\_ratios, width, height, image\_size)
:
best\_ratio\_diff = float(
'inf'
)
best\_ratio = (
1
,
1
)
area = width * height
for
ratio
in
target\_ratios:
target\_aspect\_ratio = ratio[
0
] / ratio[
1
]
ratio\_diff = abs(aspect\_ratio - target\_aspect\_ratio)
if
ratio\_diff < best\_ratio\_diff:
best\_ratio\_diff = ratio\_diff
best\_ratio = ratio
elif
ratio\_diff == best\_ratio\_diff:
if
area >
0.5
* image\_size * image\_size * ratio[
0
] * ratio[
1
]:
best\_ratio = ratio
return
best\_ratio
def
dynamic\_preprocess
(image, min\_num=
1
, max\_num=
6
, image\_size=
448
, use\_thumbnail=True)
:
orig\_width, orig\_height = image.size
aspect\_ratio = orig\_width / orig\_height
target\_ratios = set(
(i, j)
for
n
in
range(min\_num, max\_num +
1
)
for
i
in
range(
1
, n +
1
)
for
j
in
range(
1
, n +
1
)
if
i * j <= max\_num
and
i * j >= min\_num)
target\_ratios = sorted(target\_ratios, key=
lambda
x: x[
0
] * x[
1
])
target\_aspect\_ratio = find\_closest\_aspect\_ratio(
aspect\_ratio, target\_ratios, orig\_width, orig\_height, image\_size)
target\_width = image\_size * target\_aspect\_ratio[
0
]
target\_height = image\_size * target\_aspect\_ratio[
1
]
blocks = target\_aspect\_ratio[
0
] * target\_aspect\_ratio[
1
]
resized\_img = image.resize((target\_width, target\_height))
processed\_images = []
for
i
in
range(blocks):
box = (
(i % (target\_width // image\_size)) * image\_size,
(i // (target\_width // image\_size)) * image\_size,
((i % (target\_width // image\_size)) +
1
) * image\_size,
((i // (target\_width // image\_size)) +
1
) * image\_size
)
split\_img = resized\_img.crop(box)
processed\_images.append(split\_img)
assert
len(processed\_images) == blocks
if
use\_thumbnail
and
len(processed\_images) !=
1
:
thumbnail\_img = image.resize((image\_size, image\_size))
processed\_images.append(thumbnail\_img)
return
processed\_images
def
load\_image
(image\_file, input\_size=
448
, max\_num=
6
)
:
image = Image.open(image\_file).convert(
'RGB'
)
transform = build\_transform(input\_size=input\_size)
images = dynamic\_preprocess(image, image\_size=input\_size, use\_thumbnail=
True
, max\_num=max\_num)
pixel\_values = [transform(image)
for
in
images]
pixel\_values = torch.stack(pixel\_values)
return
pixel\_values
文中引入了三种tile标签：
- 无标签：简单连接，没有tile标签，这是InternVL-1.5的设计。
- 一维扁平化tile tag：<tile_1>、<tile_2>、...、<tile_6>、<tile_global>。
- 二维网格tag：<tile_x0_y0>、<tile_x1_y0>、...、<tile_xW_yH>、<tile_global>，其中<tile_xi_yj>的{i:j}可以是{1:1, 1:2, 1:3, 1:4, 1:5, 1:6, 2:1, 2:2, 2:3, 3:1, 3:2, 4:1, 5:1, 6:1}中的任何一个。
- 二维边界框标签： (x0, y0), (x1, y1) 、...、 (xW, yH), (xW+1, yH+1) ，其中(xi, yj)和(xi+1, yj+1)分别是整个高分辨率图像中该特定tile的（左、上）和（右、下）坐标。

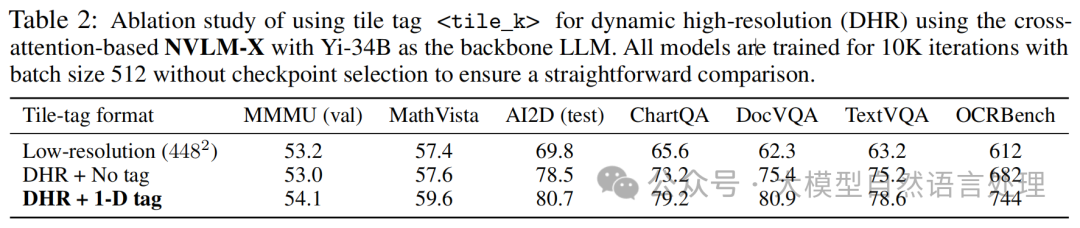

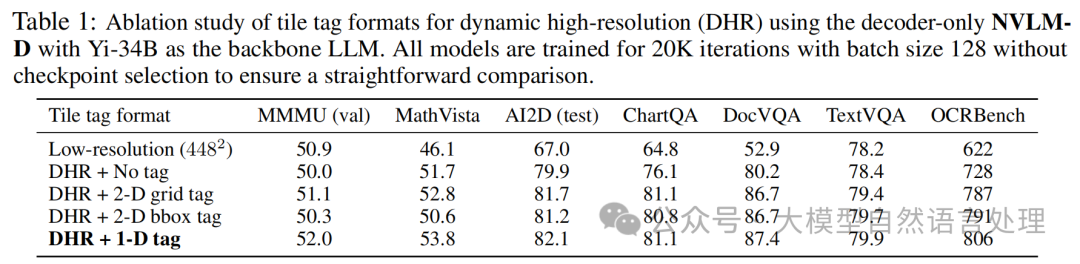

实验可以看到，其中DHR + 1-D tag取得了最佳的性能。
NVLM-D: 解码器架构
NVLM-D模型类似于之前的解码器架构多模态LLMs（如：）。 通过一个两层MLP将预训练的视觉编码器连接到LLM 。训练NVLM-D涉及两个阶段： 预训练和SFT 。在预训练阶段，MLP需要先进行训练，同时保持视觉编码器和LLM主干冻结。在SFT阶段，MLP和LLM都被训练以学习新的视觉-语言任务，而视觉编码器保持冻结状态。为了防止LLM在多模态SFT训练期间退化文本性能，引入了一个高质量的文本SFT数据集。
NVLM-X: 基于X-attention的模型
NVLM-X使用门控交叉注意力来处理图像token。与Flamingo模型不同，NVLM-X不使用感知重采样器，而是直接通过交叉注意力层处理图像标记。在SFT阶段，解冻LLM主干，并混合高质量文本SFT数据集以保持强大的文本性能。
NVLM-H: 混合模型
NVLM-H结合了解码器架构和基于X-attention的架构的优点。将图像token分为两部分：缩略图token和常规瓦片token。缩略图标记通过自注意力层处理，而常规瓦片标记通过交叉注意力层处理。这种设计提高了高分辨率图像的处理能力，同时显著提高了计算效率。
模型配置和训练方法
所有NVLM模型的训练过程包括两个阶段：预训练和监督微调（SFT）。在预训练阶段，冻结LLM主干和视觉编码器，只训练模态对齐模块。在SFT阶段，保持视觉编码器冻结，同时训练LLM和模态对齐模块。
LLM和视觉模型选择
- LLM ：对于NVLM-D、NVLM-X和NVLM-H 72B模型，使用Qwen2-72B-Instruct作为LLM。为了计算效率，还使用了较小的Nous-Hermes-2-Yi-34B进行更快的消融研究和实验。
- 视觉编码器 ：所有NVLM模型都使用InternViT-6B-448px-V1-5作为视觉编码器。
模态对齐模块
- NVLM-D : 使用两层MLP将视觉编码器和背景语言模型连接起来。隐藏维度为12800→20480→7168（34B模型）和12800→29568→8192（72B模型）。
- NVLM-X : 图像特征首先通过一层MLP投影到背景语言模型的隐藏维度，然后插入门控X-attention层。具体配置为12800→7168（34B模型）和12800→8192（72B模型）。
- NVLM-H : 使用两层MLP和X-attention层作为模态对齐模块。缩略图图像标记直接输入到背景语言模型解码器中，而常规图像块则通过X-attention层进行处理。

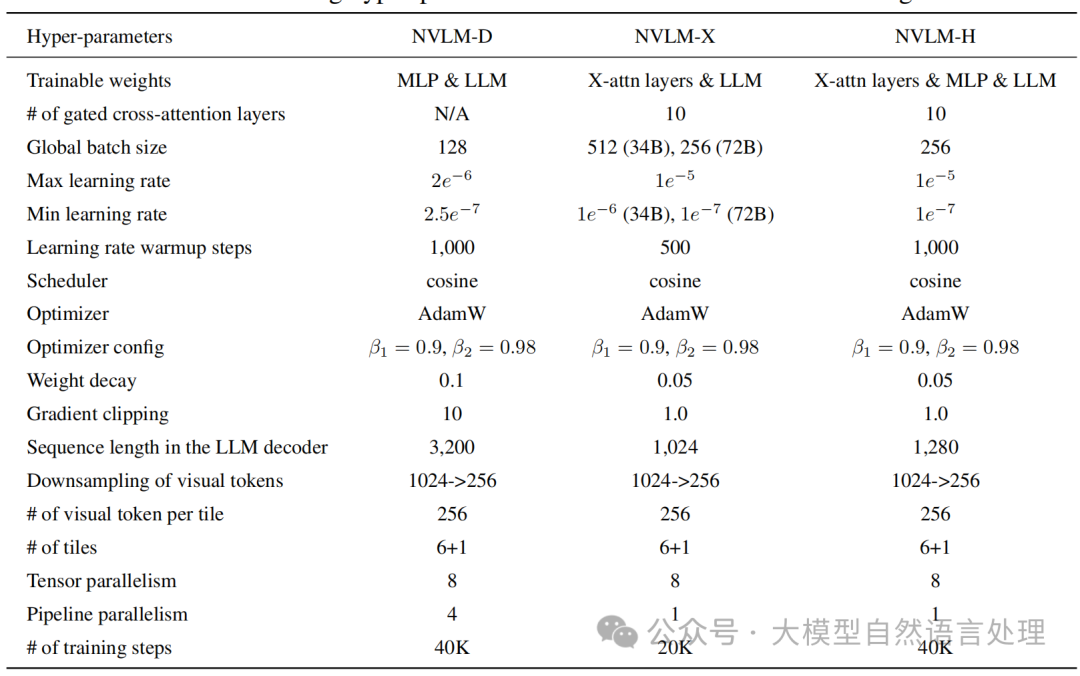

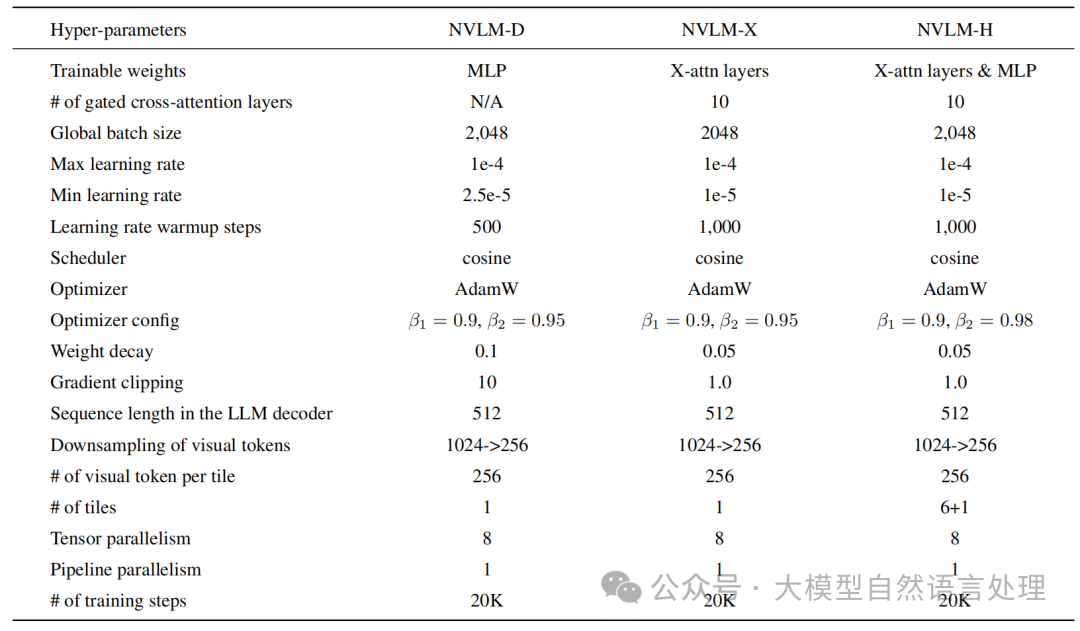

训练超参数
- 预训练阶段
- SFT阶段
训练数据

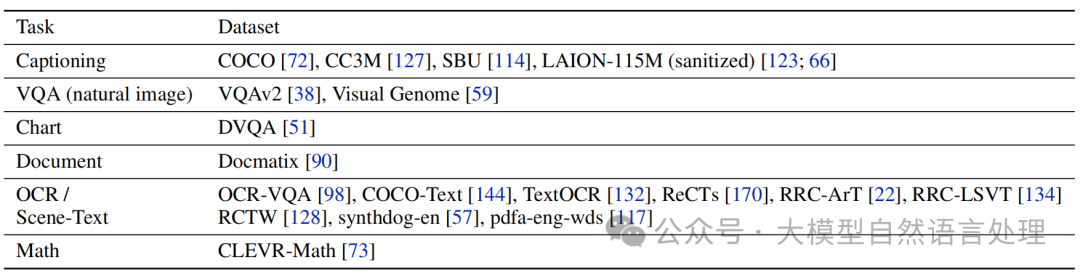

- 预训练数据集

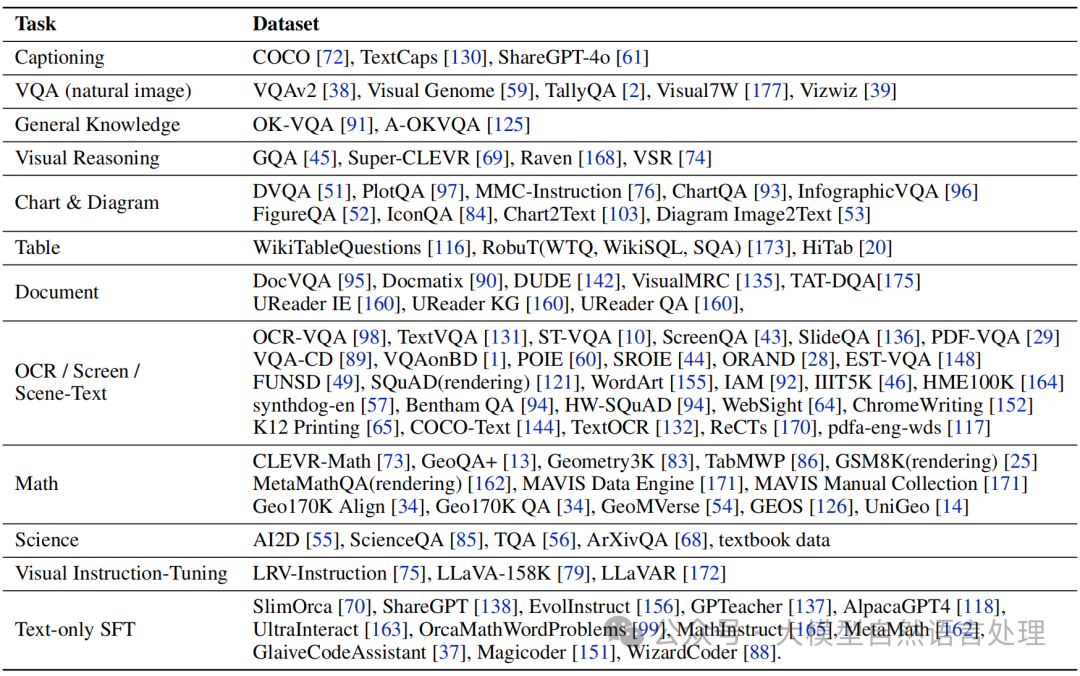

- SFT数据集
- 文本SFT数据集
包括ShareGPT、SlimOrca、EvolInstruct、GPTeacher、AlpacaGPT4、UltraInteract、OrcaMathWordProblems、MathInstruct、MetaMath、GlaiveCodeAssistant、Magicoder、WizardCoder、GlaiveCodeAssistant等。并使用OpenAI模型GPT-4o和GPT-4o-mini进一步优化响应质量，并进行数据去污染，确保不包含基准测试数据集中的提示。
- SFT数据构建格式

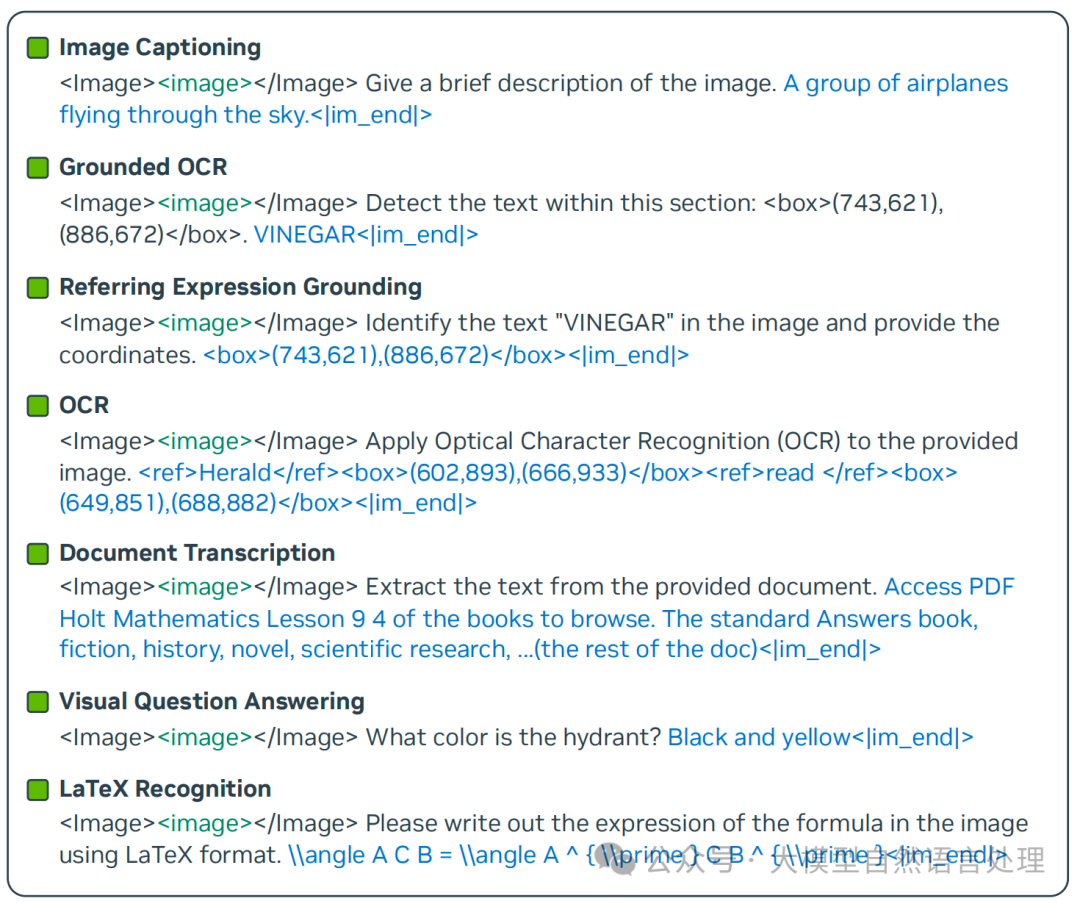

预训练中使用的各种任务的训练格式示例。绿色< image >tag表示插入视觉特征的位置。蓝色文本代表与损失相关的真实值。

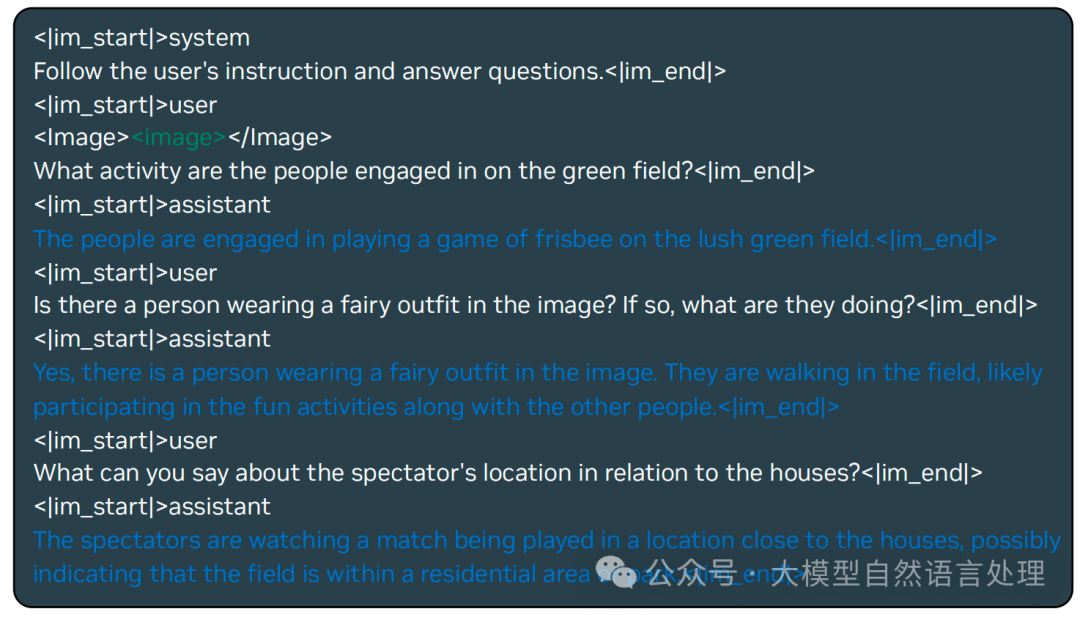

SFT中使用的ChatML模板示例。绿色< image >标签指示插入视觉特征的位置。蓝色文本代表与损失相关的真实值。

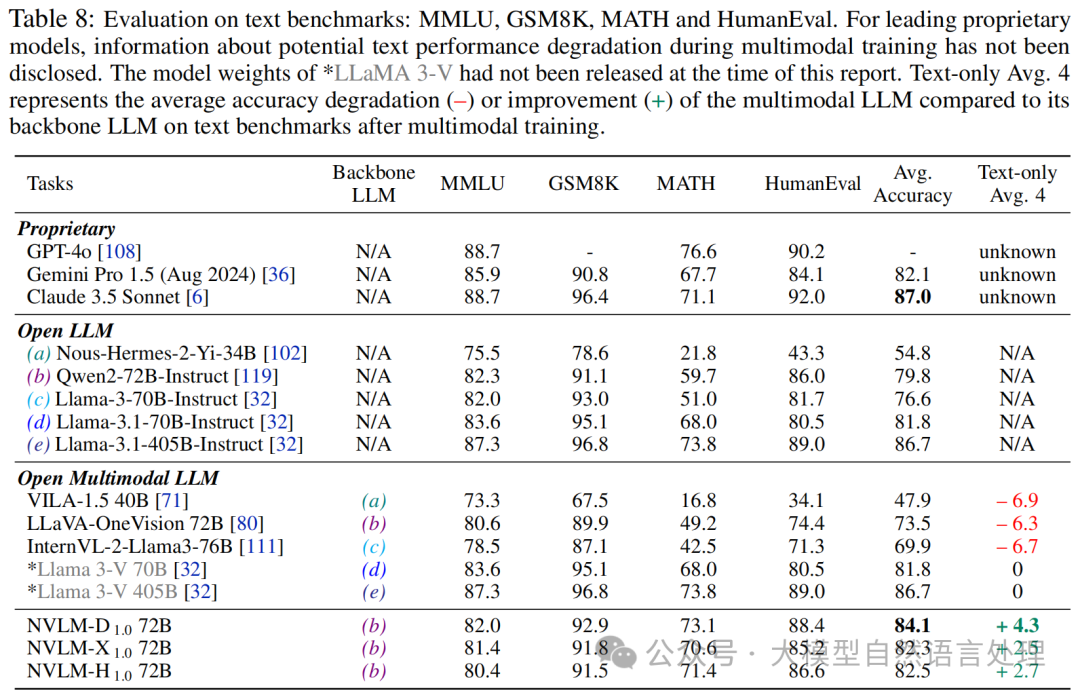

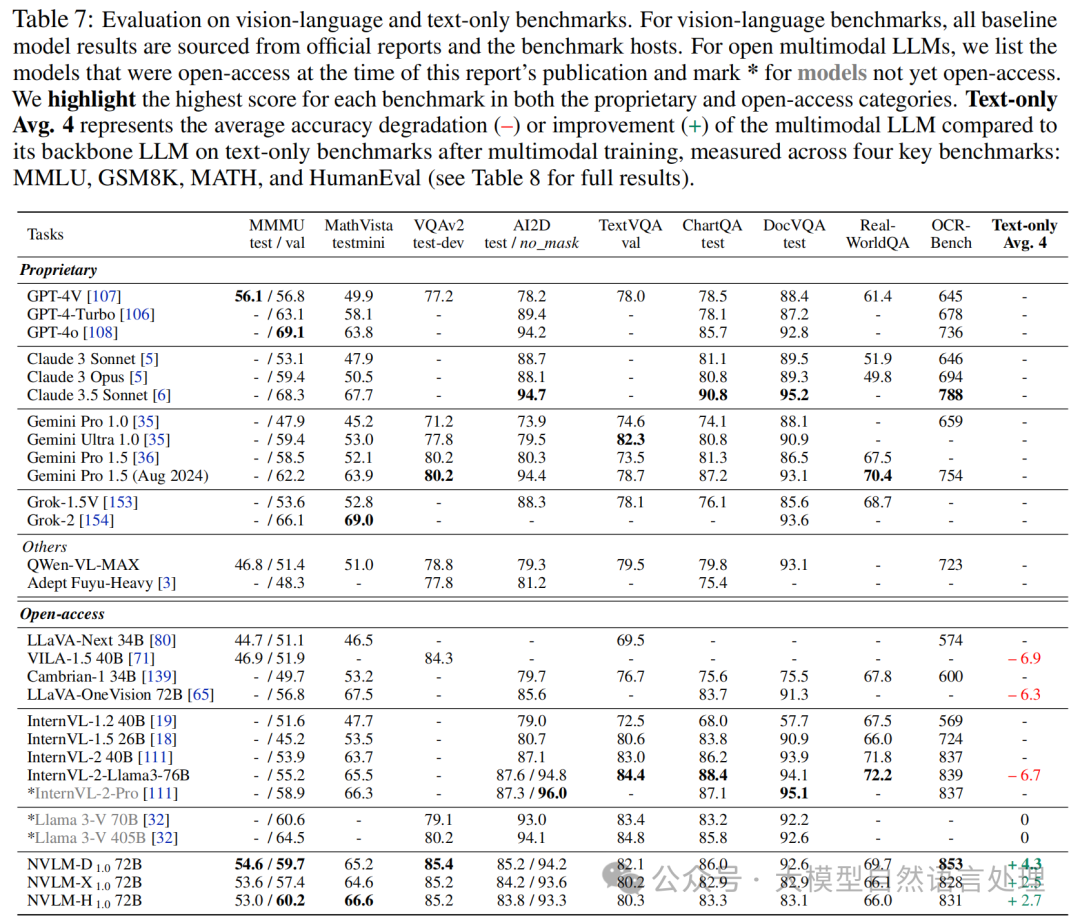

实验结果
重点关注多模态推理、视觉上下文中的数学推理、自然图像理解、场景-文本阅读、图表理解、文档理解、现实世界感知和OCR能力。
参考文献
-
NVLM: Open Frontier-Class Multimodal LLMs，https://arxiv.org/pdf/2409.11402
