多模态系列 | Google开源多模态:PaliGemma 2技术全面解读

1. 引言 ========

江寒水不流，鱼嚼梅花影。小伙们好，我是卖热干面的小女孩，继续 多模态大模型系列 。紧随前文： 多模态系列 | Google最新开源多模态：PaliGemma 2 简介&实战 ，今天这篇小作文全面解读PaliGemma 2的技术细节。PaliGemma 2是基于Gemma 2语言模型的开源视觉语言模型， 通过结合不同规模的模型和分辨率，微调后的模型在多项任务上取得SOTA。它扩展了迁移任务范围，并深入研究了模型大小、分辨率与迁移性能之间的关系。

2. 简介 ========

PaliGemma是一款将SigLIP视觉编码器和2B Gemma语言模型结合而得到的3B视觉-语言模型，性能可媲美之前的大型VLM。PaliGemma 2在语言模型部分使用更强大的Gemma 2语言模型家族，最终带来新的基础VLM家族，包括3种不同规模(3B、10B、28B)和3种不同分辨率(224x224px、448x448px、896x896px)。为赋予这些VLM广泛能力，采用与PaliGemma相同的三阶段训练方案。微调后的PaliGemma 2在30多个迁移任务上进行评测，在相同分辨率和模型大小下PaliGemma 2稍优于PaliGemma，而在较大模型规模下则提升显著。PaliGemma 2 VLM作为开放权重模型发布，可直接替换PaliGemma。

拥有一系列基于相似构建模块和使用统一训练方式得到的模型家族，可以让研究人员在一个可控的环境中，分析模型大小和分辨率对最终性能的影响(见4.1节)。例如，虽然几乎所有任务都能从增加计算资源中获益，但不同任务受益于计算提升的方式不同。可以进一步区分哪些迁移任务更受益于高分辨率带来的计算提升，哪些更受益于更大、更强大的语言模型带来的计算提升。此外还发现，更大的模型往往具有更低的最佳迁移学习率。

此外，还探索了一些在PaliGemma中未深入探讨的新任务，包括文本检测和识别(4.2节)、表格结构识别(4.3节)、分子结构识别(4.4节)、光学乐谱识别(4.5节)、长文本描述生成(4.6节)、空间推理(4.7节)和放射学报告生成(4.8节)。PaliGemma 2在许多这些任务上获得了最先进的结果(SOTA)。最后，评测并分析了量化后的低精度版PaliGemma 2在CPU上的部署(4.9节)。

Q1: 这篇文章想要解决什么问题？

A1: 探索视觉语言模型在不同模型规模和图像分辨率下的性能，并扩展模型在多样化任务上的迁移学习能力，包括文本识别、表格结构识别、分子结构识别、乐谱识别等复杂任务。

Q2: 这篇文章如何解决这些问题？

A2: 通过三阶段训练策略：

• 第一阶段：在多模态任务混合数据集上进行联合训练
• 第二阶段：逐步提高图像分辨率，增加输出序列长度
• 第三阶段：针对特定任务进行微调

主要创新点(主要还是延续使用PaliGemma)包括：

• 使用Gemma 2语言模型替代原始Gemma
• 提供多规模和多分辨率的模型选择
• 探索模型规模和分辨率对不同任务性能的影响

此外，这篇论文涉及的评测非常广泛且全面。

Q3: 文章所提出方法的效果如何？

A3: 在30多个学术基准任务中取得显著成果：

• 文本检测与识别：优于当前最先进的HTS方法
• 表格结构识别：在TEDS和GriTS指标上创新高
• 分子结构识别：在ChemDraw数据集上超越MolScribe
• 乐谱识别：在GrandStaff数据集上取得最佳错误率
• 长篇图像描述：生成高度事实一致的描述
• 空间推理和医学报告生成：显著提升性能

Q4: 文章所提方法还有哪些不足？

A4: 其实方法上面跟PaliGemma基本一样，这里只说PaliGemma 2的一些不足：

• 发布的多是预训练模型，只发布了2款微调模型，不利于其他研究人员复现(白嫖)
• 中文场景支持不够友好，指令遵循不足
• 实测发布的微调模型，在图片问答和表格理解方面能力不足

3. 模型和训练细节 =============

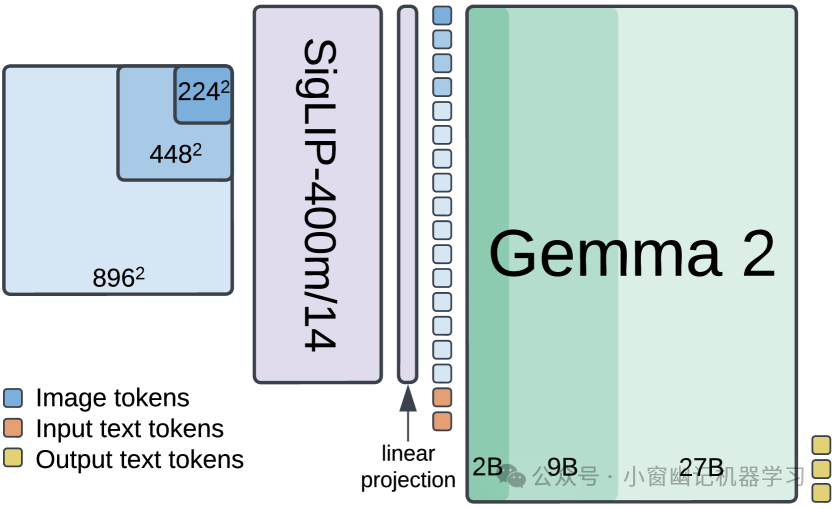

图1：PaliGemma 2使用SigLIP-400m编码器(patch大小14x14px)处理224x224px/448x448px/896x896px分辨率图像，生成256/1024/4096个token。经线性投影层后，图像token与输入文本token拼接，Gemma 2自回归地使用该前缀以生成答案。

PaliGemma 2在模型设计、训练流程和数据设置上与 PaliGemma完全一致，以下是关键部分的简要总结。 使用相同的预训练SigLIP-So400m视觉编码器， 并通过线性投影将其嵌入向量映射到 Gemma 2 的输入空间。视觉嵌入向量与文本提示结合后输入 Gemma 2 语言模型(prefill预填充阶段)，然后通过语言模型的自回归采样生成预测结果(详见图 1)。

PaliGemma 2 的预训练分为三个阶段进行(其中阶段 0 对应组件的单模态预训练，详见SigLIP 和Gemma)。

• 阶段 1 ：将预训练的 SigLIP-So400m 和 Gemma 2 检查点（未经过后处理）结合起来，在包含 10 亿个样本的多模态任务混合数据集上进行联合训练。这一阶段旨在通过微调实现广泛的任务迁移能力。图像分辨率为 224px²，所有参数均参与训练，无冻结操作。
• 阶段 2 ：首先在分辨率为 448px²的条件下训练 5000 万个样本，然后在分辨率为 896px²的条件下训练 1000 万个样本。 任务混合数据集的组成保持不变，但对高分辨率任务进行了权重提升，同时输出序列长度增加（例如，促进对长文本 OCR 的学习）。
• 阶段 3 ：将阶段 1 或阶段 2（取决于分辨率）的检查点微调到目标任务上。PaliGemma 涉及了一系列学术基准任务，包括多图像和短视频相关任务。本研究沿用相同的基准任务（并使用PaliGemma中的超参数设置），此外还探索了新的应用场景，如文档相关任务、长篇字幕生成和医学影像理解。

参考Gemma 2，在阶段 1 和阶段 2 中，对 Gemma 2 的注意力权重和输出 logits 应用了 soft-capping，参数与Gemma 2保持一致。但在阶段 3 中未使用 soft-capping， 因为这会在某些迁移任务中导致性能下降。此外，整个训练过程使用 Adam 优化器，并根据模型规模调整学习率。在阶段 1 和阶段 2 中，PaliGemma 基础学习率为 2×10⁻⁵，对于 PaliGemma 2 3B，学习率乘以 0.5；对于 PaliGemma 2 10B 和 28B，学习率乘以 0.25。

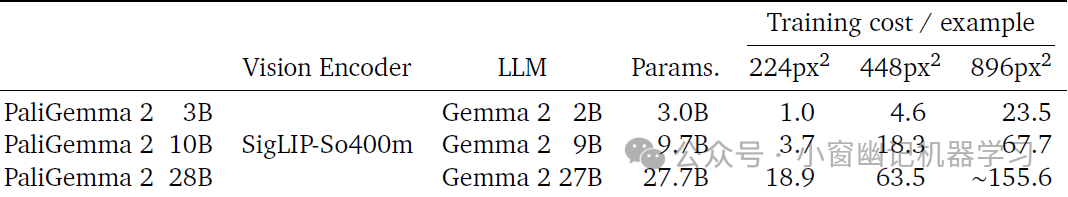

表1：与大型语言模型(LLM)相比，视觉编码器参数计数较小，但LLM中视觉token占主导计算。最后三列显示每个样本的相对训练成本(根据预训练设置测量)。除28B 896x896px模型在TPUv5p上训练外，其他模型均在Cloud TPUv5e上训练，假设TPUv5p每芯片速度提升2.3倍。

关于训练数据混合的详细信息，请参考PaliGemma，这里简要概述如下：数据混合包括字幕生成、定向字幕生成、OCR、不同机器生成的视觉问答（VQA）任务、目标检测和实例分割。许多对应的标签是通过机器生成的，主要依赖于公开可用的 专业模型 ，而未使用像LLaVA等其他开源或商用大型视觉语言模型VLM。

与 PaliGemma 相似，PaliGemma 2 的训练在 Cloud TPUv5e Pod 切片上完成(28B 模型在 896x896px 分辨率下使用 TPUv5p)，规模从 256 到 1024 个芯片不等，并采用完全分片的数据并行(FSDP)策略。PaliGemma 2 3B 的训练成本与 PaliGemma 相当(阶段 1 使用 256 个芯片需 3 天)；其他模型和分辨率的训练成本可参考表 1。需要注意的是，增加分辨率和增大语言模型规模带来的额外成本相当。

4. 实验 ========

除了考虑PaliGemma中广泛的迁移任务外，PaliGemma 2还考虑了涉及文本检测和识别(4.2节)、表格结构识别(4.3节)、分子结构识别(4.4节)、光学乐谱识别(4.5节)、长Caption生成(4.6节)、空间推理(4.7节)和放射学报告生成(4.8节)的新任务。在官方技术报告的附录A中提供了每个新任务的示例，在附录B中提供了迁移细节，感兴趣的小伙伴可以前往查阅。

4.1 研究模型大小和分辨率

为了研究模型规模和分辨率对任务性能的影响，实验对3种模型变体（3B、10B和28B）在两种分辨率（224px²和448px²）上进行了微调。这些实验基于30多个学术基准任务，这些任务涵盖了自然图像、文档、信息图表和视频中的图像描述、视觉问答（VQA）以及指代分割等广泛领域。实验复用了先前PaliGemma研究中的最优超参数，仅对学习率{0.03， 0.06， 0.1， 0.3， 0.6， 1.0， 3.0} · 10⁻⁵进行了搜索。由于先前研究在大部分任务中对224px²和448px²分辨率采用了相同的超参数，本次实验仅在224px²分辨率下进行学习率搜索，并将结果应用于两种分辨率。在每种模型规模和任务上基于验证集选择最佳学习率后，重新训练模型并报告测试指标。完整结果见表13。

4.1.1 对任务性能的影响

图像分辨率和语言模型（LM）规模的提升都会增加预测（及训练）所需的FLOPs（见表1）。因此，通常预期大多数任务会从这两方面的改进中获益。然而，不同任务的需求可能有所不同：某些任务可能更依赖输入细节（更高分辨率），而另一些任务可能更需要更强的语言理解能力和更广泛的世界知识（更大的语言模型）。为了更细致地分析这些因素，图3展示了在PaliGemma 2 3B（224px²）模型的基础上，通过增大语言模型规模至9B（FLOPs增加3.7倍）或提高分辨率至448px²（FLOPs增加4.6倍）所带来的迁移性能相对提升。

图3：选择具有更大语言模型或更高分辨率的预训练检查点进行迁移后，各项指标的相对提升情况。这些任务被分为对模型大小和分辨率都敏感的任务（绿色）、对模型大小敏感的任务（蓝色）以及对分辨率敏感的任务（黄色）。请注意，一些基准测试已经相当饱和（例如，ScienceQA 的 2.2% 的相对提升对应于 53.8% 的误差降低——见图 13）。用于创建此图表的数据可在表 13 中找到。

正如预期，大多数任务在分辨率和模型规模的提升上都表现出相似的收益（绿色标记）。同时，有一组任务（黄色标记）主要依赖于分辨率的提升，这些任务集中在文本、文档、屏幕和图表理解领域。对应基准中的图像通常具有显著高于224px²的原始分辨率，这与实验观察结果一致。另外一组任务（蓝色标记）则主要受益于语言模型规模的增加。这些任务中，一部分涉及多语言数据（如XM3600 (avg35)），另一部分需要高级视觉推理（如AI2D、CountBenchQA和NLVR2）。

图4进一步展示了分辨率和模型规模对性能的缩放行为。相比于将模型规模从3B增加到10B，进一步扩大到28B往往仅带来适度的提升，甚至没有明显改善。因此，如果目标是追求最佳性能且对计算资源或延迟没有限制，使用最大的PaliGemma 2可能是有意义的。然而，PaliGemma 2 28B在迁移性能上的相对劣势可能与其基础模型Gemma 2 27B完全从零训练有关， 而2B和9B模型则基于蒸馏技术。

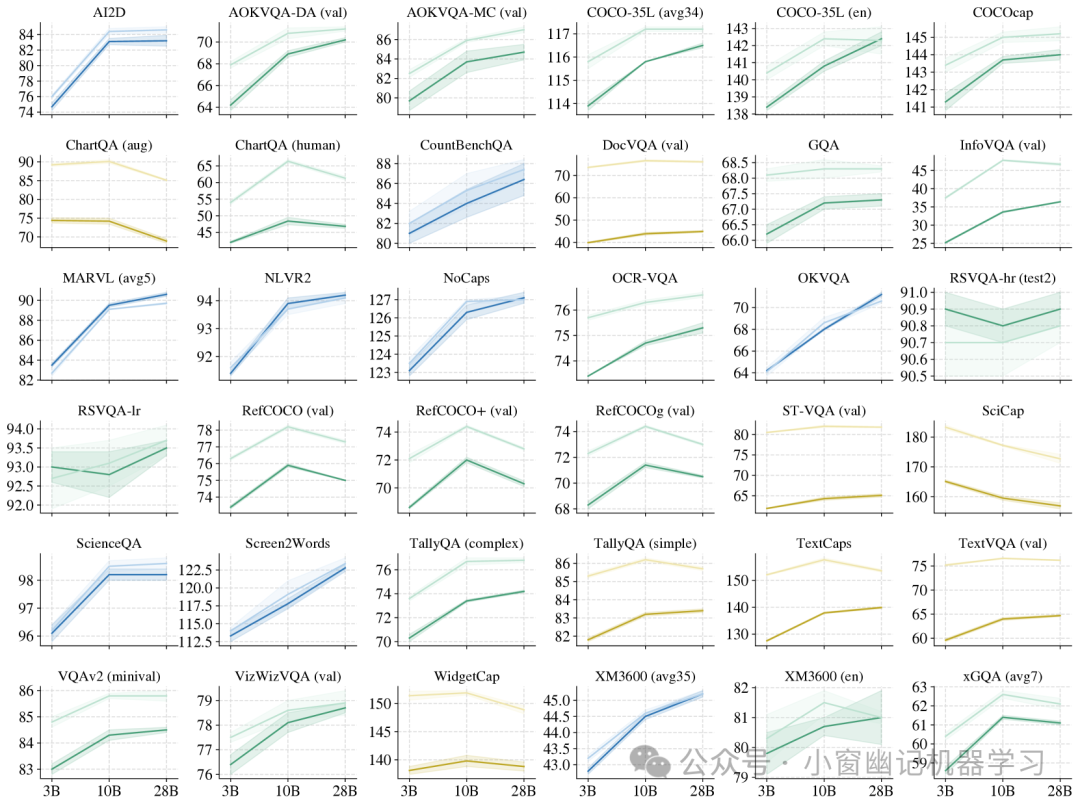

图4：模型大小和分辨率对迁移性能的影响（取5次迁移运行的中位数）。阴影区域表示报告值的标准偏差。较浅的线条对应于更高的分辨率（448像素平方）。任务被分为三组：对模型大小和分辨率都敏感的任务（绿色），对模型大小敏感的任务（蓝色），以及对分辨率敏感的任务（黄色）。此图表的数据来源于技术报告表13。

4.1.2 模型大小和迁移学习率

图5展示了任务性能（归一化）随迁移学习率变化的情况。总体趋势表明，较大模型的最佳学习率通常低于较小模型（热图中的对角线模式）。因此，建议在增大模型规模时使用较小的学习率。此外，PaliGemma 2 3B相比PaliGemma，通常有较低的最佳迁移学习率。

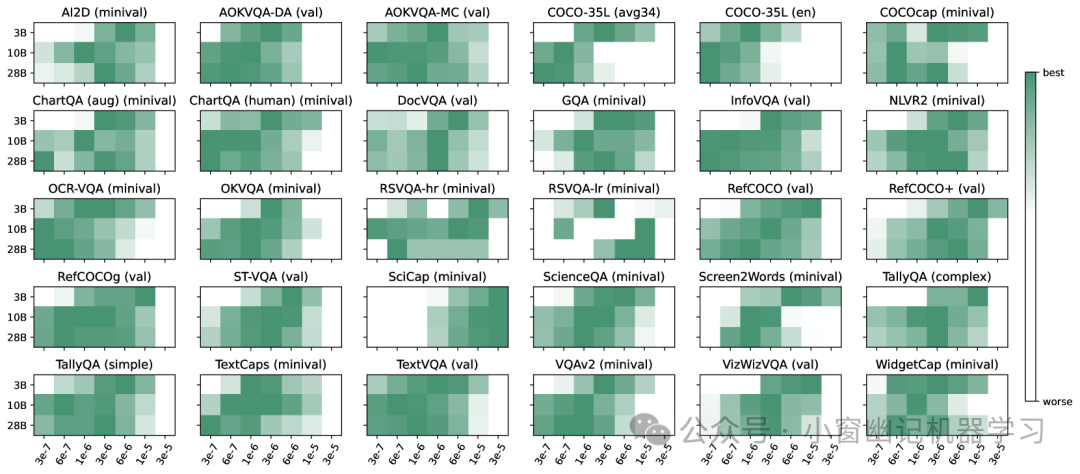

图5：针对多个下游任务，展示了每个任务的性能如何随模型大小和学习率变化。每个任务和模型大小的数值都经过了归一化处理，颜色越深表示任务性能越好。较大的模型往往具有较低的最佳迁移学习率。零样本任务未在此图中展示，因为它们的值未被用于选择学习率。此图表所用的数据见表14。

4.1.3 使用Gemma 2替代Gemma 1

在表15中，PaliGemma 2与PaliGemma进行了比较。可以看到，在相同分辨率和模型规模（如3B）下，PaliGemma 2的表现略好于相应的PaliGemma模型。在30多个学术基准任务上的平均分数，224px²分辨率下高出0.65，448px²分辨率下高出0.85。

4.2 文本检测与识别

PaliGemma 2被用于高级OCR任务，包括从图像中定位和识别单词。具体地，输出是{转录文本， 边界框}对。遵循HierText竞赛的标准，使用词级别的精度、召回率和F1作为评价指标。当预测和真实边界框的IoU大于或等于0.5且转录文本与真实值匹配时，结果被视为正例。需要注意的是，HierText协议不对字母大小写、标点符号进行归一化，也不根据文本长度进行筛选，而是直接比较预测结果与真实值。

PaliGemma 2在ICDAR’15、Total-Text、MLT17和MLT19、HierText、TextOCR、IntelOCR等数据集的训练集上进行了微调，并在ICDAR’15和Total-Text的测试集上进行评估。这些数据集是最常用的OCR基准任务。表2显示，PaliGemma 2 3B在896px²分辨率下优于当前最先进的HTS。值得注意的是，这一结果仅通过微调一个通用视觉语言模型（VLM）实现，并没有依赖OCR领域常见的特定任务架构组件，体现了PaliGemma 2的通用性，也展示了其在第二、第三训练阶段OCR相关预训练的优势。将分辨率降低会显著降低预测质量，而增加模型规模则未带来性能提升。

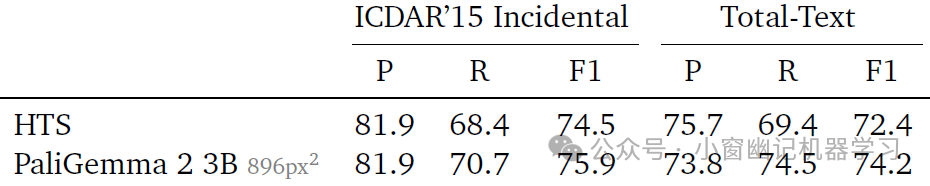

表2：文本检测和识别性能。896x896px的PaliGemma 2模型在ICDAR’15 Incidental和Total-Text数据集上，性能优于目前最先进的模型HTS

4.3 表格结构识别

表格结构识别的目标是从文档图像中提取表格文本内容、相应的边界框坐标以及表格的HTML结构。为了将PaliGemma 2应用于该任务，模型在PubTabNet和FinTabNet这两个流行数据集的训练集上进行了微调。PubTabNet包含516k张来自PubMed Central开放访问子集的表格图像，FinTabNet包含113k张来自S&P 500公司年度报告的财务表格图像。训练时，去除了明显有误的样本（如边界框超出图像范围），并对FinTabNet应用了论文 Aligning benchmark datasets for table structure recognition 中的优化措施。图像被调整为目标分辨率，同时保持宽高比，并填充为方形以匹配输入分辨率。

模型评估使用了树编辑距离相似度（TEDS）和网格表格相似度（GriTS），这两类指标衡量单元格文本内容、单元格拓扑结构及边界框质量。PaliGemma 2在大多数指标上创下了新的SOTA（表3）。增加模型规模未带来额外提升，而降低图像分辨率则导致质量小幅下降。

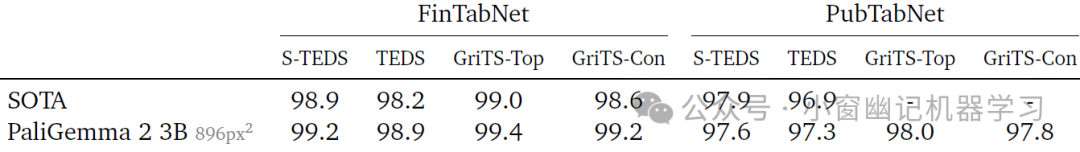

表3

4.4 分子结构识别

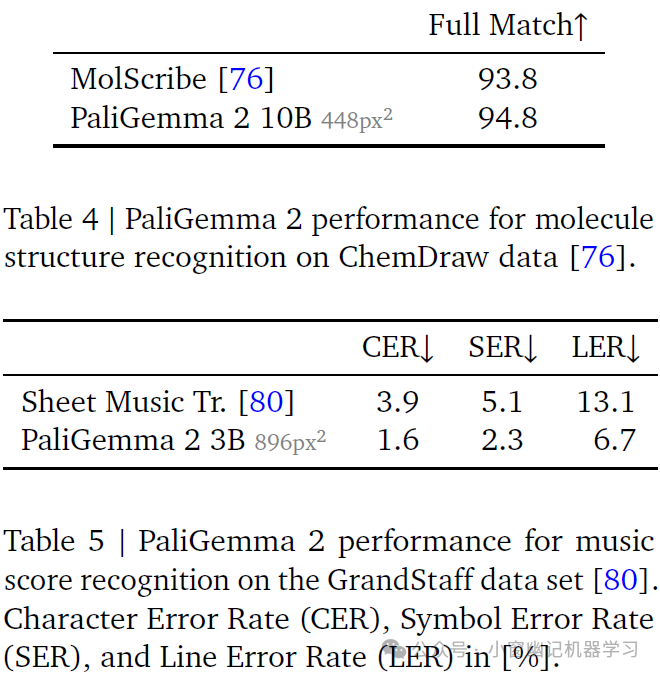

PaliGemma 2还被用于分子结构识别任务，即从分子图像中推断分子的图结构（用SMILES字符串表示）。训练数据来自PubChem数据集的100万个分子，这些分子使用Indigo工具包渲染，并通过多种绘图风格和随机扰动进行增强，遵循MolScribe中的方法。模型在与MolScribe相同的评估集上进行评估，该评估集包含5.7k个使用ChemDraw库生成的合成分子图像。评估指标为精确匹率（Exact Match Percentage），结果如表4所示。在448px²分辨率下，PaliGemma 2的表现超过了当前最先进的MolScribe。进一步增加分辨率并未带来更高的精确匹配率。表4: PaliGemma 2在ChemDraw数据上识别分子结构的性能。表5: PaliGemma 2在GrandStaff数据集上识别音乐谱的性能。字符错误率(CER)、符号错误率(SER)和行错误率(LER)[%]。

4.5 光学乐谱识别

PaliGemma 2还被应用于光学乐谱识别任务，将单行钢琴谱图像翻译为 kern格式的数字乐谱表示。 kern格式编码了音高和时值，以及其他常见的乐谱信息，如连音线和小节线。使用的训练数据集为GrandStaff，包含53.7k张图片，并使用官方的训练、验证和测试集进行训练。在训练过程中，使用了原始图像和经过合成增强的图像，而评估则在未经失真的原始图像上进行。评估指标与Sheet Music Transformer相同，使用了归一化的平均编辑距离。具体地，字符错误率（CER）评估字符级别的错误，符号错误率（SER）评估符号级别的错误（结合多个字符），而行错误率（LER）则基于**kern编码中的整行进行评估。

表5展示了结果，PaliGemma 2在896px²分辨率下取得了最佳的错误率表现。将模型规模从3B增加到10B并未进一步降低错误率。

4.6 生成长篇细粒度图像描述

生成包含细粒度细节的长篇图像描述在多模态学习中有诸多应用，例如用于训练具有良好可控性的文本到图像生成模型。为此任务微调PaliGemma 2，使用DOCCI（Descriptions of Connected and Contrasting Images）数据集进行训练，该数据集包含15k张图像，每张图像配有详细的人工标注英文描述，平均长度为7.1句（639个字符，136个单词）。这些描述涵盖了物体的空间关系、物体计数、文本呈现及世界知识等信息。

首先，PaliGemma 2在DOCCI的训练集上进行微调，探索了PaliGemma中建议的超参数范围。根据测试集的困惑度（perplexity）选择最优模型，并在100张图像的 qual_dev 集上生成图像描述，最大解码长度为192。随后，进行了人工评估，评估每个生成句子与图像内容在事实上的一致性（具体见附录B.5中的评估协议）。基于这些评估，选择与事实最一致的模型，并在训练集和测试集的联合数据上重新训练，随后在qual_dev集上进行另一轮人工评估。表6中的结果表明，微调后的PaliGemma 2模型生成的句子在事实一致性上优于许多流行的VLM，这些VLM通常在比PaliGemma 2多10到100倍的大规模高质量描述数据集上进行了指令微调。可以预见的是，增加模型规模和分辨率均提升了事实一致性。

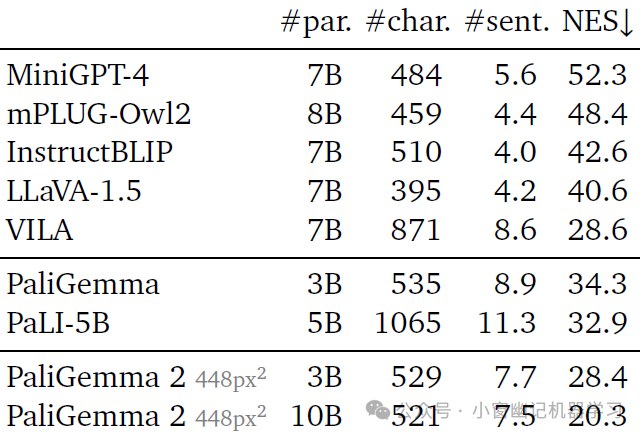

表6: PaliGemma 2在DOCCI数据上生成长标题的结果。Pali*模型是在448px2上在DOCCI上微调过的模型;其他基线是在广泛的任务上进行指令微调。平均预测长度(字符和句子数)以及非蕴含句子(NES)百分比，用于衡量事实不准确性。

4.7 空间推理

PaliGemma 2 等视觉语言模型在物体定位相关任务上表现出色，如指代表达理解和图像分割等任务。这些任务和相关的基准通常依赖机器生成的注释，容易忽略复杂的错误模式，比如涉及否定的情况。为解决这些问题，Visual Spatial Reasoning (VSR) 基准被设计出来，用来评估 PaliGemma 2 的空间推理能力。VSR 被设置为一个分类任务，模型需要判断图像中物体空间关系的描述是否正确。为了利用 PaliGemma 2 灵活的文本接口，任务被转换为一个是非问答任务。表7的结果显示，PaliGemma 2 在性能上超过了之前的微调模型，并且微调后性能显著优于文献中的强零样本模型 InstructBlip。模型规模的增加带来了显著的优势，显示出语言理解能力的提升，而超出224分辨率并未带来进一步改善。

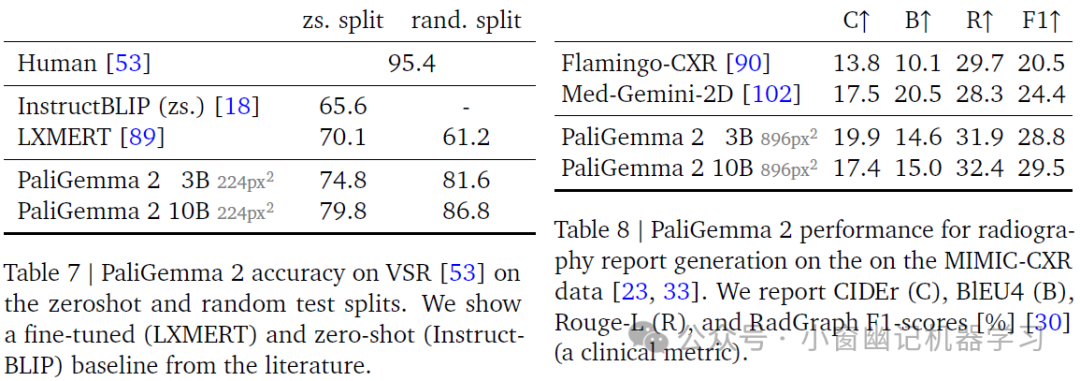

表7: PaliGemma 2在VSR的零样本和随机测试集上的准确率。展示了来自文献的一个经过微调(LXMERT)和零样本(InstructBLIP)的基线。

表8: PaliGemma 2在MIMIC-CXR数据上进行放射学报告生成的性能。报告CIDEr(C)、BlEU4(B)、Rouge-L(R)和RadGraph F1分数(一种临床指标)。

4.8 放射学报告生成

为了探索 PaliGemma 2 在医疗领域的应用能力，将其用于自动生成胸部X光报告，这一任务可以看作是对X光图像的长篇描述生成任务。PaliGemma 2 在MIMIC-CXR数据集上进行了微调，该数据集包含37.7万张图像（来自波士顿贝斯以色列女执事医疗中心的22.8万例放射研究），并附有自由文本的放射学报告。训练、验证和测试集的划分与相关文献一致。为了提高报告质量，使用了大型语言模型（Gemini 1.5 pro）去除报告中提及的先前X光信息，因为模型无法访问这些信息。

报告质量通过RadGraph F1得分评估，即通过 RadGraph 提取参考报告和生成报告中的实体，并计算它们之间的F1值。RadGraph不仅考虑了报告中发现的异常，还分析了它们与图像特征的关系。表8显示了PaliGemma 2模型与文献中的基线模型的性能。测试集上的结果显示，PaliGemma 2 在 RadGraph 评分上达到了最新的领先水平。增大分辨率和模型规模均带来了小幅度的性能提升。

4.9 CPU推理和量化

在某些情况下，可能需要在没有加速器的设备上运行PaliGemma 2的推理。那么需要知晓CPU上运行PaliGemma 2的运行时间和质量。以下简要介绍使用gemma.cpp框架的一些实验结果。gemma.cpp是一个轻量级、可移植的C++推理引擎，支持8位切换浮点(switched-floating-point)量化。当然，CPU推理还有其他选择包括llama.cpp3、XNNPack4等。

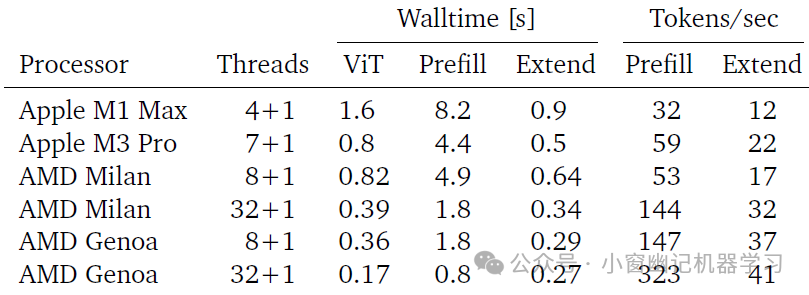

表9：在不同架构上使用基于gemma.cpp实现的仅CPU推理的速度测量结果。测试模型为微调后的 PaliGemma 2 3B（图像大小 224x224 像素），采用贪婪解码策略。预填充(prefill阶段)260个token，然后在解码过程中调用11次extend。

为了评估仅使用 CPU 进行推理时的速度表现，使用 gemma.cpp 在四种不同的架构上运行了 PaliGemma 2 的推理测试。所用模型为在 COCOcap 上微调的 PaliGemma 2 3B（224px²）检查点，以及 gemma.cpp 中提供的 PaliGemma 示例图像。输入提示“describe this image”生成了 256 + 4 = 260 个预填充 token（图像 + 文本）。输出响应为“A large building with two towers on the water”，包含 11 个 token。所有测试均使用 batch size 为 1。结果如表 9 所示，展示了在不同处理器上（针对这一具体场景）的性能表现。

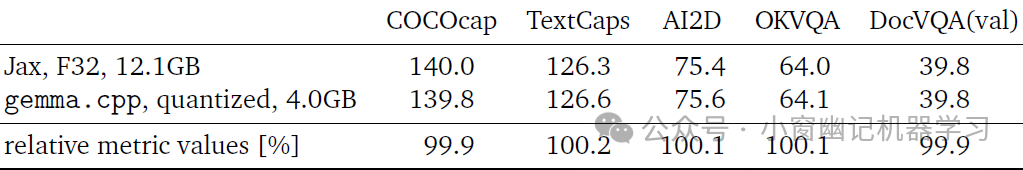

表10：TPU上Jax/f32推理与CPU上量化gemma.cpp推理的效果比较。测试模型为微调后的 PaliGemma 2 3B（图像大小 224x224 像素）的单次运行。与表 13 中 Jax 版本的显著差异，是由于在 COCOcap 和 TextCaps 任务上使用了贪婪解码造成的。相对数值基于指标值在四舍五入到一位小数之前的计算结果。

根据对 PaliGemma 的评估，已经知晓将 32 位浮点数（f32）转换为 16 位（bf16）权重是可行的， 不会导致质量损失。在这里，将其与 gemma.cpp 的混合量化方法进行比较。表 10 展示了针对五个微调数据集的质量对比（这些数据集涵盖了不同任务）。对 PaliGemma 2 3B（224px²）分别基于这五个数据集进行了微调。随后，在 Jax 和 gemma.cpp 中对微调后的模型检查点进行了评估，量化后的相对质量显示，几乎没有实际的质量差异。

5. 总结 ========

PaliGemma 2是PaliGemma的升级版本，是一款基于Gemma 2语言模型系列的开源视觉语言模型。它将之前使用的SigLIP-So400m视觉编码器与不同规模的Gemma 2模型(从2B到27B)相结合。该模型在三种分辨率(224px2、448px2和896px2)下分多个阶段进行训练，赋予其广泛多样的知识，方便后续进行微调迁移。由于涵盖不同模型大小和分辨率，得到的基础模型家族可以用来研究影响迁移性能的因素(如学习率)，并分析任务类型、模型大小和分辨率之间的相互作用。PaliGemma 2扩展了迁移任务的数量和范围，包括表格结构识别、分子结构识别、乐谱识别等相关任务，以及长篇细粒度文本描述和放射学报告生成等任务，并在这些任务上取得了最先进的结果(SOTA)。
