项目任务及要求

任务书：要为某家银行设计一套智能卡号识别的系统。

要求：传入一张图片，就自动输出信用卡图片中的数字。

项目实现思路

要实现此项目，首先要知道我们的目标是什么，我们的目标是对银行卡号识别，银行卡号都是数字，因此我们要找到一个模版且模版中有0~9的数字。然后对模版图像中的数字进行定位处理，每一个数字对应一个模版，这样有助于后期进行模版的对照。对模版处理好后，就应对银行卡的图像进行处理，通过对银行卡的一系列处理得到银行卡图像中数字的模版。在进行模版匹配，计算匹配得分，匹配得分最高的就是那个数字，再对数字进行组合、输出得到银行卡号。

模版图像

picture.image

银行卡图像

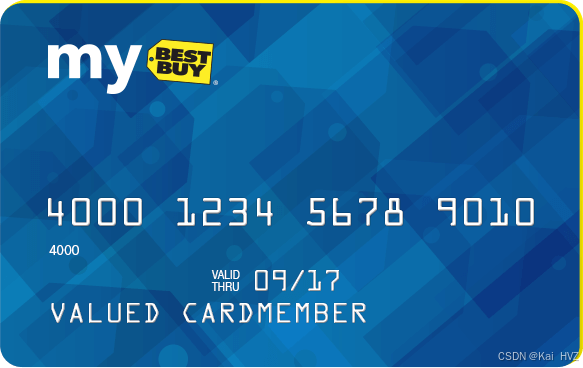

picture.image

项目实现及代码

导入模块



import numpy as np

import argparse  # python内置库  不太熟，自行学习

import cv2

import myutils

其中myutils包需要自己创建，再项目目录创建一个名叫myutils.py文件就行了，其中两个函数分别用来进行排序和改变图像大小，内容为：



import cv2





def sort_contours(cnts, method='left-to-right'):

    # 初始化 reverse 为 False，表示默认不使用逆序排序

    reverse = False

    # 初始化 i 为 0，用于后续选择排序依据的维度

    i = 0



    # 如果排序方法是 right-to-left 或 bottom-to-top，则设置为逆序排序

    if method == 'right-to-left' or method == 'bottom-to-top':

        reverse = True

    # 如果排序方法是 top-to-bottom 或 bottom-to-top，则选择 i 为 1，表示按垂直维度排序

    if method == 'top-to-bottom' or method == 'bottom-to-top':

        i = 1

    # 计算每个轮廓的外接矩形，并存储在 boundingBoxes 列表中

    boundingBoxes = [cv2.boundingRect(c) for c in cnts]

    # 将轮廓和其对应的外接矩形打包在一起，然后根据 lambda 函数指定的规则进行排序

    # b 是 (cnt, boundingBox) 元组，b[1] 是外接矩形，b[1][i] 表示根据 i 所指定的维度（i = 0 为水平方向，i = 1 为垂直方向）

    # 根据 reverse 决定是否逆序排序

    (cnts, boundingBoxes) = zip(*sorted(zip(cnts, boundingBoxes),

                               key=lambda b: b[1][i], reverse=reverse))

    # 返回排序好的轮廓和外接矩形

    return cnts, boundingBoxes





def resize(image, width=None, height=None, inter=cv2.INTER_AREA):

    # 初始化 dim 为 None，用于存储调整后的图像尺寸

    dim = None

    # 获取图像的高度和宽度

    (h, w) = image.shape[:2]

    # 如果宽度和高度都未指定，直接返回原图像

    if width is None and height is None:

        return image

    # 如果仅指定了高度，计算宽度的缩放比例

    if width is None:

        r = height / float(h)

        dim = (int(w * r), height)

    # 如果仅指定了宽度，计算高度的缩放比例

    else:

        r = width / float(w)

        dim = (width, int(h * r))

    # 使用 cv2.resize 函数根据 dim 和指定的插值方法对图像进行缩放

    resized = cv2.resize(image, dim, interpolation=inter)

    # 返回缩放后的图像

    return resized

设置参数

通过导入argparse模块

创建 ArgumentParser 对象。
添加参数。
解析命令行参数。

并指定银行卡类型，便于后期从字典中查找。
创建一个函数cv_show来展示图像。

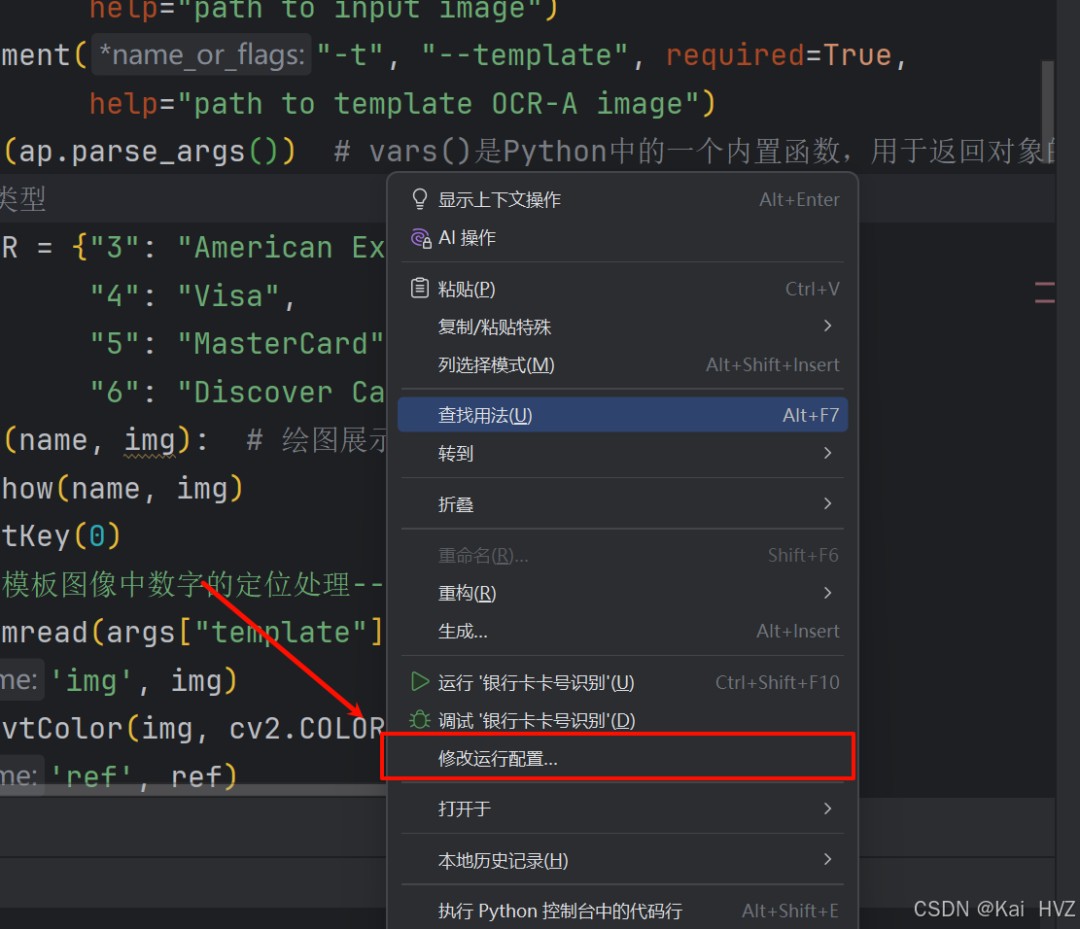

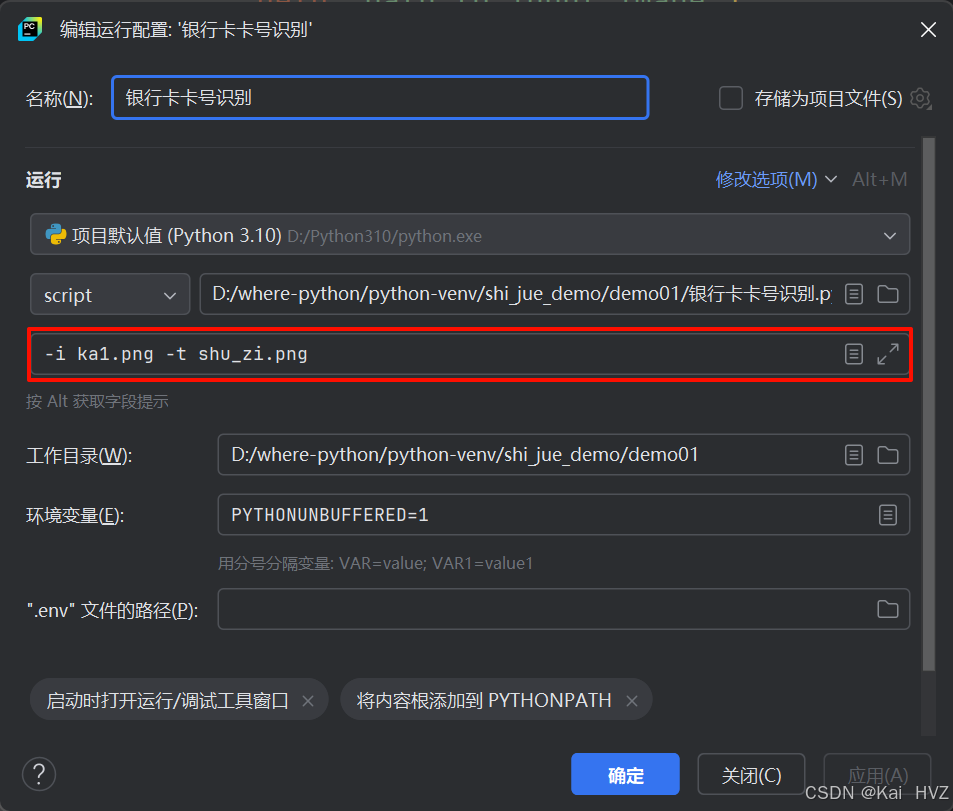

导入参数

picture.image



ap = argparse.ArgumentParser()  #

ap.add_argument("-i", "--image", required=True,

                help="path to input image")

ap.add_argument("-t", "--template", required=True,

                help="path to template OCR-A image")

args = vars(ap.parse_args())  # vars()是Python中的一个内置函数，用于返回对象的属性和值的字典。

# 指定信用卡类型

FIRST_NUMBER = {"3": "American Express",

                "4": "Visa",

                "5": "MasterCard",

                "6": "Discover Card"}

def cv_show(name, img):  # 绘图展示

    cv2.imshow(name, img)

    cv2.waitKey(0)

‍

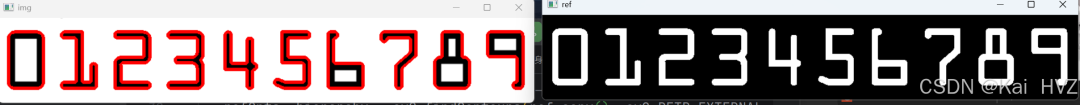

对模版图像中数字的定位处理

导入图片
将图片转化为灰度图
再将灰度图再转化为二值图
计算图像轮廓得到图像外轮廓和终点坐标，并再图像中画出
将得到的轮廓，按从左到到右，从上到下排序
通过遍历得到每一个数字对应的像素值



img = cv2.imread(args["template"])

cv_show('img', img)

ref = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)  # 灰度图

cv_show('ref', ref)

ref = cv2.threshold(ref, 10, 255, cv2.THRESH_BINARY_INV)[1]  # 二值图像

cv_show('ref', ref)

# 计算轮廓：cv2.findContours()函数接受的参数为二值图，即黑白的（不是灰度图）,

#   cv2.RETR_EXTERNAL只检测外轮廓，cv2.CHAIN_APPROX_SIMPLE只保留终点坐标

_, refCnts, hierarchy = cv2.findContours(ref.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

cv2.drawContours(img, refCnts, -1, (0, 0, 255), 3)

cv_show('img', img)

refCnts = myutils.sort_contours(refCnts, method="left-to-right")[0]  # 排序，从左到右，从上到下

digits = {}  # 保存模板中每个数字对应的像素值

for (i, c) in enumerate(refCnts):  # 遍历每一个轮廓

    (x, y, w, h) = cv2.boundingRect(c)  # 计算外接矩形并且resize成合适大小

    roi = ref[y:y + h, x:x + w]

    roi = cv2.resize(roi, (57, 88))  # 缩放到指定的大小

    digits[i] = roi  # 每一个数字对应每一个模板

银行卡的图像处理

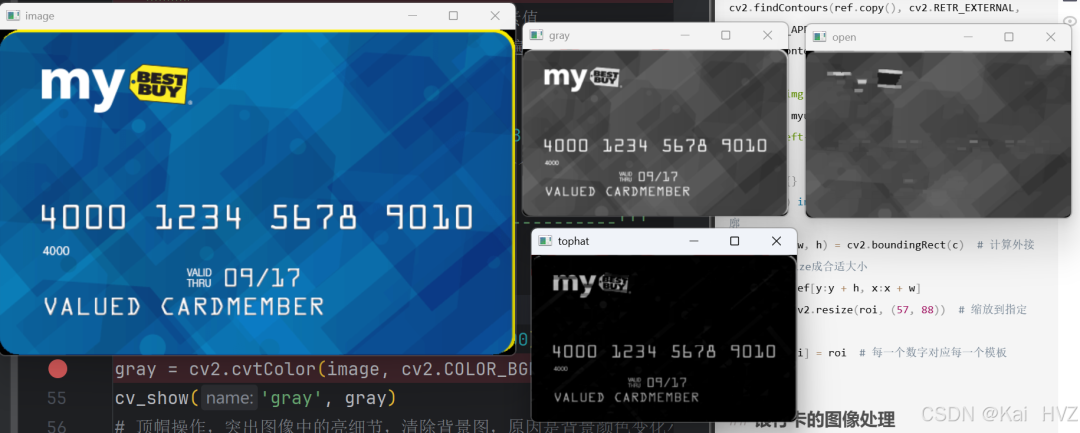

读取输入图像，预处理

输入图像
重新设置图像大小
转化为灰度图
初始化卷积核
进行顶帽和开运算



# 读取输入图像，预处理

image = cv2.imread(args["image"])

cv_show('image', image)

image = myutils.resize(image, width=300)  # 设置图像的大小

gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

cv_show('gray', gray)

# 顶帽操作，突出图像中的亮细节，清除背景图，原因是背景颜色变化小，不被腐蚀掉。

rectKernel = cv2.getStructuringElement(cv2.MORPH_RECT, (9, 3))  # 初始化卷积核

sqKernel = cv2.getStructuringElement(cv2.MORPH_RECT, (5, 5))

tophat = cv2.morphologyEx(gray, cv2.MORPH_TOPHAT, rectKernel)  # 顶帽 = 原始图像 - 开运算结果(先腐蚀后膨胀)

open = cv2.morphologyEx(gray, cv2.MORPH_OPEN, rectKernel)  # 顶帽 = 原始图像 - 开运算结果(先腐蚀后膨胀)

cv_show('open', open)

cv_show('tophat', tophat)

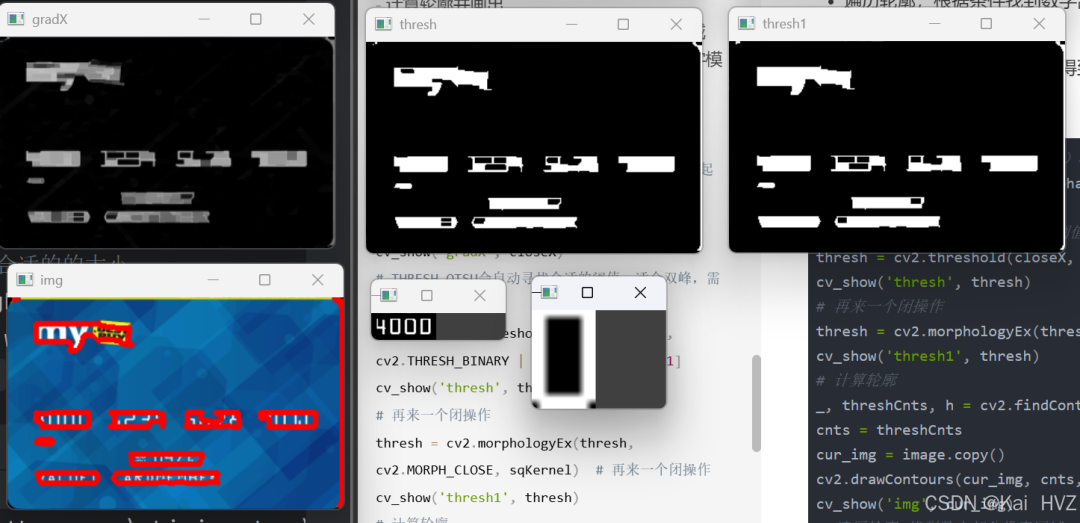

找到数字边框

通过闭操作（先膨胀，再腐蚀）将数字连在一起并进行二值化处理。
再重复一次上述操作。
计算轮廓并画出
遍历轮廓，根据条件找到数字部分像素区域
遍历每一个轮廓中的数字，得到每一个数字模版



# 1、通过闭操作（先膨胀，再腐蚀）将数字连在一起

closeX = cv2.morphologyEx(tophat, cv2.MORPH_CLOSE, rectKernel)

cv_show('gradX', closeX)

# THRESH_OTSU会自动寻找合适的阈值，适合双峰，需把阈值参数设置为0

thresh = cv2.threshold(closeX, 0, 255, cv2.THRESH_BINARY | cv2.THRESH_OTSU)[1]

cv_show('thresh', thresh)

# 再来一个闭操作

thresh = cv2.morphologyEx(thresh, cv2.MORPH_CLOSE, sqKernel)  # 再来一个闭操作

cv_show('thresh1', thresh)

# 计算轮廓

_, threshCnts, h = cv2.findContours(thresh.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

cnts = threshCnts

cur_img = image.copy()

cv2.drawContours(cur_img, cnts, -1, (0, 0, 255), 3)

cv_show('img', cur_img)

# 遍历轮廓,找到数字部分像素区域

locs = []

for (i, c) in enumerate(cnts):

    (x, y, w, h) = cv2.boundingRect(c)  # 计算外接矩形

    ar = w / float(h)

    # 选择合适的区域，根据实际任务来。

    if ar > 2.5 and ar < 4.0:

        if (w > 40 and w < 55) and (h > 10 and h < 20):  # 符合的留下来

            locs.append((x, y, w, h))

# 将符合的轮廓从左到右排序

locs = sorted(locs, key=lambda x: x[0])

output = []

# 遍历每一个轮廓中的数字

for (i, (gX, gY, gW, gH)) in enumerate(locs):

    groupOutput = []

    group = gray[gY - 5:gY + gH + 5, gX - 5:gX + gW + 5]  # 适当加一点边界

    cv_show('group', group)

    # 预处理

    group = cv2.threshold(group, 0, 255, cv2.THRESH_BINARY | cv2.THRESH_OTSU)[1]

    cv_show('group', group)

    # 计算每一组的轮廓

    group_, digitCnts, hierarchy = cv2.findContours(group.copy(), cv2.RETR_EXTERNAL,

                                                    cv2.CHAIN_APPROX_SIMPLE)

    digitCnts = myutils.sort_contours(digitCnts, method="left-to-right")[0]

    # 计算每一组中的每一个数值

    for c in digitCnts:

        # 找到当前数值的轮廓，resize成合适的的大小

        (x, y, w, h) = cv2.boundingRect(c)

        roi = group[y:y + h, x:x + w]

        roi = cv2.resize(roi, (57, 88))

        cv_show('roi', roi)

使用模版匹配，计算匹配得分

通过遍历后得到每一组的数字的模版
通过模版匹配得到每个数字的值，得到最合适的数字



 scores = []

        # 在模板中计算每一个得分

        for (digit, digitROI) in digits.items():

            # 模板匹配

            result = cv2.matchTemplate(roi, digitROI, cv2.TM_CCOEFF)

            (_, score, _, _) = cv2.minMaxLoc(result)

            scores.append(score)



        # 得到最合适的数字

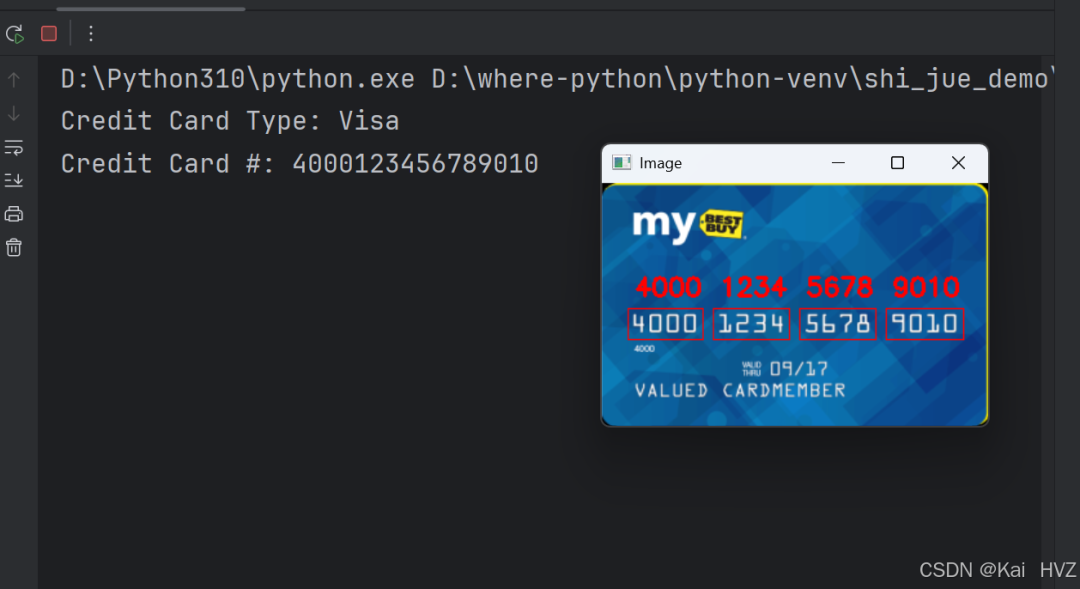

        groupOutput.append(str(np.argmax(scores)))
