背景

picture.image

机器学习和深度学习的应用中，评估模型的性能至关重要，模型的表现对实际应用有着直接影响，为了全面了解模型在不同群体中的表现，可以通过亚组分析来进行更加细致的评估

本期内容，如何使用ROC曲线来展示不同亚组对模型性能的影响。通过亚组分析，可以清晰地看到模型在各类群体中的分类效果，帮助识别哪些群体是模型的强项，哪些则可能是模型的弱项

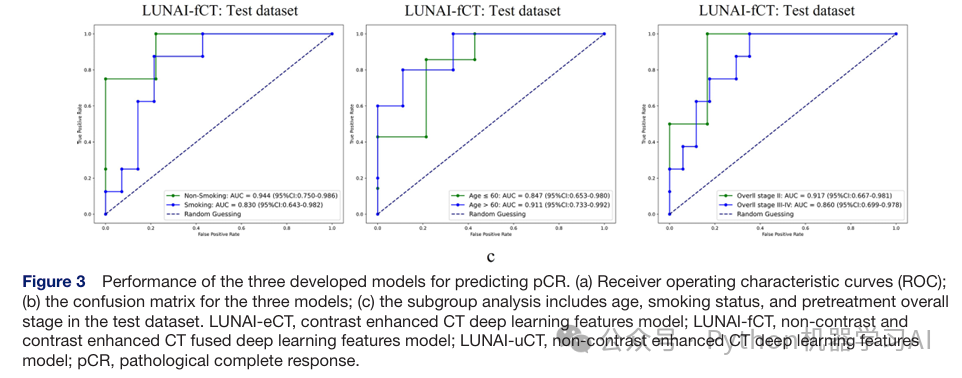

参考图示：图表c（来源于LUNAI-fCT测试数据集的亚组分析）展示了不同亚组（吸烟状态、年龄、治疗阶段等）对模型性能的影响。图中清晰地反映了每个亚组在预测模型中取得的AUC和其置信区间，提供了在不同群体中模型表现的直观对比

从图中可以看到，随着不同亚组的引入，模型的AUC有所变化，揭示了在不同组别下模型表现的细微差异

代码实现

模型构建



import pandas as pd

import numpy as np

import matplotlib.pyplot as plt

plt.rcParams['font.family'] = 'Times New Roman'

plt.rcParams['axes.unicode_minus'] = False

import warnings

# 忽略所有警告

warnings.filterwarnings("ignore")

from sklearn.model_selection import train_test_split

df = pd.read_excel('2025-1-24公众号Python机器学习AI.xlsx')

# 划分特征和目标变量

X = df.drop(['y'], axis=1)

y = df['y']

# 划分训练集和测试集

X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.3,

                                                    random_state=42, stratify=df['y'])



from xgboost import XGBClassifier

from sklearn.model_selection import GridSearchCV, StratifiedKFold

from sklearn.metrics import accuracy_score



# 定义 XGBoost 二分类模型

model_xgb = XGBClassifier(use_label_encoder=False, eval_metric='logloss', random_state=8)



# 定义参数网格

param_grid = {

    'n_estimators': [50, 100, 200],

    'max_depth': [3, 5, 7],

    'learning_rate': [0.01, 0.1, 0.2],

    'subsample': [0.8, 1.0],

    'colsample_bytree': [0.8, 1.0]

}



# 定义 K 折交叉验证 (Stratified K-Fold)

kfold = StratifiedKFold(n_splits=5, shuffle=True, random_state=8)



# 使用网格搜索寻找最佳参数

grid_search = GridSearchCV(estimator=model_xgb, param_grid=param_grid, scoring='accuracy',

                           cv=kfold, verbose=1, n_jobs=-1)



# 拟合模型

grid_search.fit(X_train, y_train)

# 使用最优参数训练模型

xgboost = grid_search.best_estimator_

使用XGBoost进行二分类模型训练，采用网格搜索（GridSearchCV）和5折交叉验证（StratifiedKFold）来调优模型的超参数，并在训练集上找到最佳的超参数配置

模型测试集ROC绘制



# 预测测试集的概率

y_test_score = xgboost.predict_proba(X_test)[:, 1]



# 计算测试集的 ROC 曲线

fpr_test, tpr_test, _ = roc_curve(y_test, y_test_score)

roc_auc_test, ci= compute_auc_with_ci(y_test, y_test_score)



# 获取测试集样本数量

n_samples_test = X_test.shape[0]



# 绘制测试集 ROC 曲线

plt.figure(dpi=1200)

plt.plot(fpr_test, tpr_test, color='red', lw=2, label=f'ECG-SMART (AUC = {roc_auc_test:.3f}, CI = [{ci[0]:.3f}, {ci[1]:.3f}])', alpha=0.6)

plt.plot([0, 1], [0, 1], color='gray', lw=2, linestyle='--')

plt.xlim([-0.02, 1.02])

plt.ylim([-0.02, 1.02])

plt.xlabel('1 - Specificity')

plt.ylabel('Sensitivity')

plt.title(f'XGBoost: Testing set (n = {n_samples_test})')

plt.legend(loc="lower right")

plt.savefig('test_roc.pdf', format='pdf', bbox_inches='tight')

plt.show()

picture.image

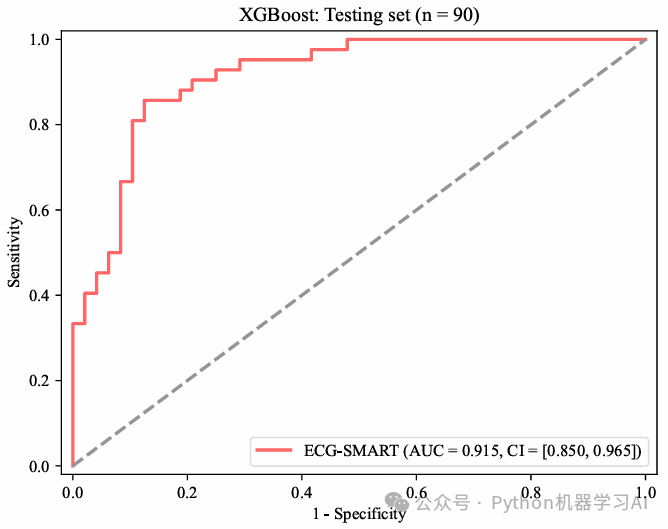

使用compute_auc_with_ci自定义函数计算测试集的 AUC 值和置信区间，并绘制ROC曲线，显示模型在测试集上的表现及其AUC和置信区间

亚组ROC绘制



# 分组：X_1 > 60 和 X_1 <= 60

group_older = X_test[X_test['X_1'] > 60]

group_younger = X_test[X_test['X_1'] <= 60]



# 预测每一组的概率

y_test_score_older = xgboost.predict_proba(group_older)[:, 1]

y_test_score_younger = xgboost.predict_proba(group_younger)[:, 1]



# 计算每一组的 ROC 曲线和 AUC

fpr_older, tpr_older, thresholds_older = roc_curve(y_test[group_older.index], y_test_score_older)

roc_auc_older, ci_older = compute_auc_with_ci(y_test[group_older.index], y_test_score_older)



fpr_younger, tpr_younger, thresholds_younger = roc_curve(y_test[group_younger.index], y_test_score_younger)

roc_auc_younger, ci_younger = compute_auc_with_ci(y_test[group_younger.index], y_test_score_younger)



# 计算每组的样本量

n_older = len(group_older)

n_younger = len(group_younger)



# 绘制 ROC 曲线

plt.figure(dpi=1200)



# 绘制 X_1 <= 60 的 ROC 曲线

plt.plot(fpr_younger, tpr_younger, color='green', lw=2,

         label=f'Age ≤ 60: AUC = {roc_auc_younger:.3f} (95%CI: {ci_younger[0]:.3f}-{ci_younger[1]:.3f}) n = {n_younger}', marker='o')



# 绘制 X_1 > 60 的 ROC 曲线

plt.plot(fpr_older, tpr_older, color='blue', lw=2,

         label=f'Age > 60: AUC = {roc_auc_older:.3f} (95%CI: {ci_older[0]:.3f}-{ci_older[1]:.3f}) n = {n_older}', marker='o')



# 绘制随机猜测的对角线，并加入图例

plt.plot([0, 1], [0, 1], color='gray', lw=2, linestyle='--', label='Random Guessing')

plt.xlim([-0.02, 1.02])

plt.ylim([-0.02, 1.02])

plt.xlabel('False Positive Rate')

plt.ylabel('True Positive Rate')

plt.title(f'XGBoost: ROC Curve by Age Group')

plt.legend(loc="lower right")

plt.savefig('age_group_roc.pdf', format='pdf', bbox_inches='tight')

plt.show()

picture.image

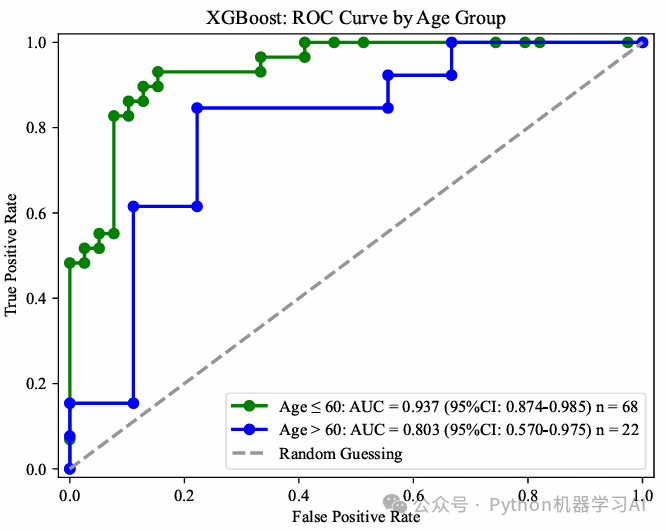

根据年龄（大于60岁和小于等于60岁）对测试集进行分组，分别计算每组的 ROC 曲线和 AUC 值，并绘制带有图例的 ROC 曲线图，同时显示每组的 AUC、置信区间和样本量信息

当分组信息不直接包含在模型的输入特征中时，仍然可以根据外部条件或样本的索引对测试集进行分组。例如，可以根据一些额外的规则（如年龄、大于某个特定值的特征、或者其他外部信息）来划分测试集中的样本。通过这种方法，可以在没有显式分组特征的情况下，根据样本的索引来对测试集进行分组，并绘制每个组别的ROC曲线，评估模型在不同群体中的表现
