前言

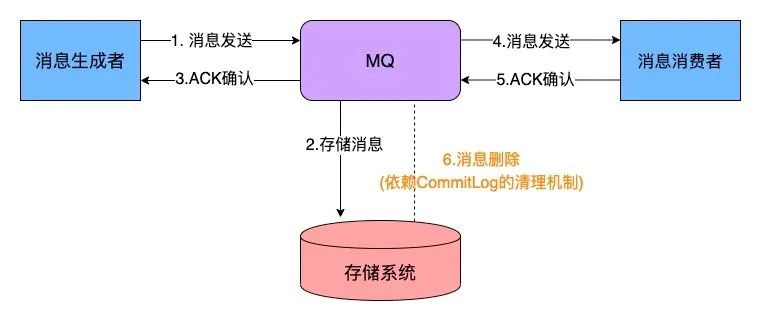

通过前面两篇中的应用例子，我们已经大概知道 RocketMQ 的架构是什么样的了。如图：
主要是以下几个部分：
- producer
- consumer
- broker
- nameserver

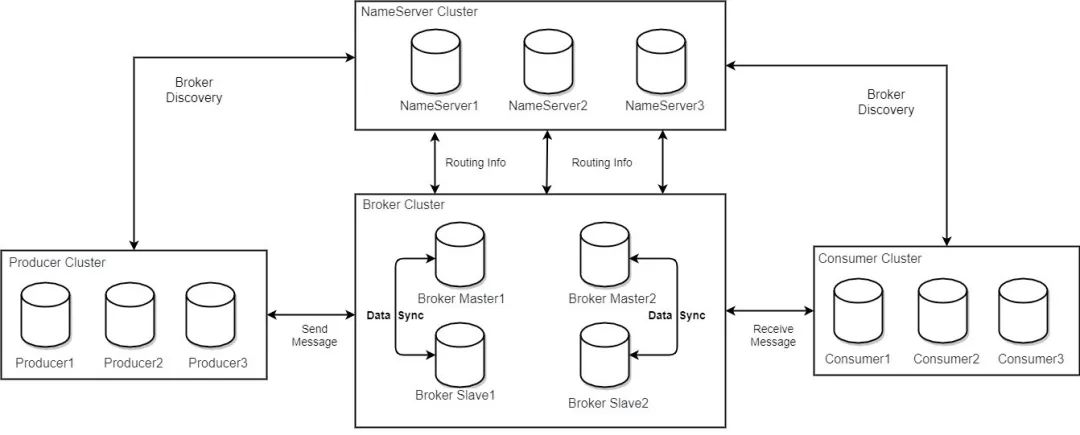

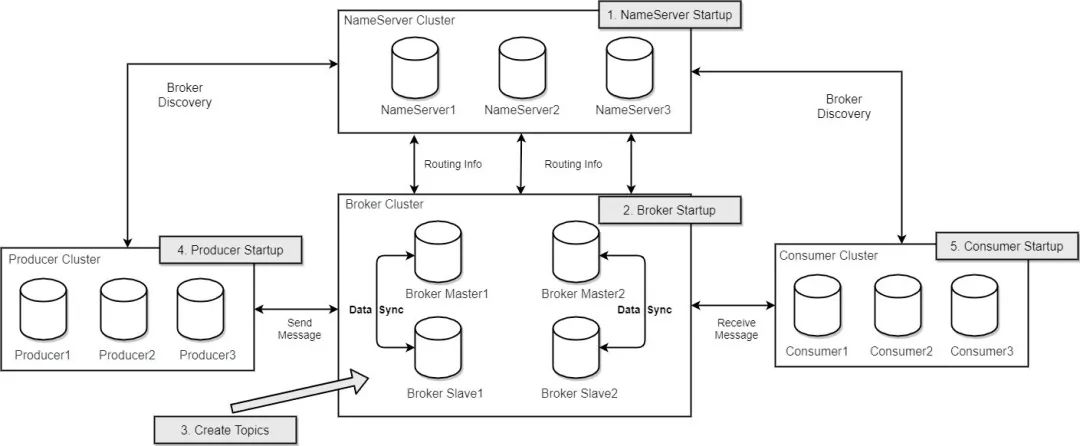

如果你自己动手部署过 RocketMQ, 相信对下面的这个部署架构图会非常清楚：
本文我们来了解一下 RockerMQ 中的消息存储是如何设计和实现的。
消息存储
前知识
在介绍之前我们先了解几个基本概念：
分区
消息队列中 同一个 topic 中的消息可能会存储到多个分区上，如下图：
offset
消息在 broker 上的每个分区都是组织成一个文件列表，消费者拉取数据需要知道数据在文件中的偏移量，这个偏移量就是所谓 offset。Offset 是绝对偏移量，服务器会将 offset 转化为具体文件的相对偏移量 , 消费者消费消息队列的偏移量 , 通过 offset 找到 message

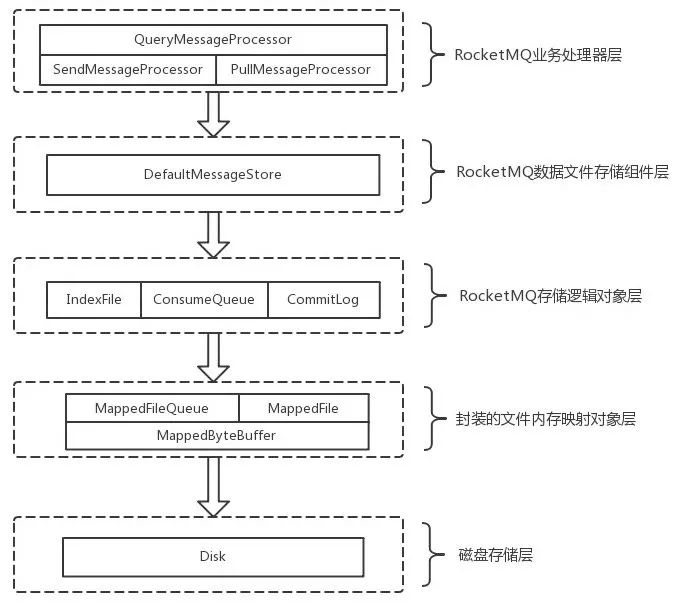

存储架构

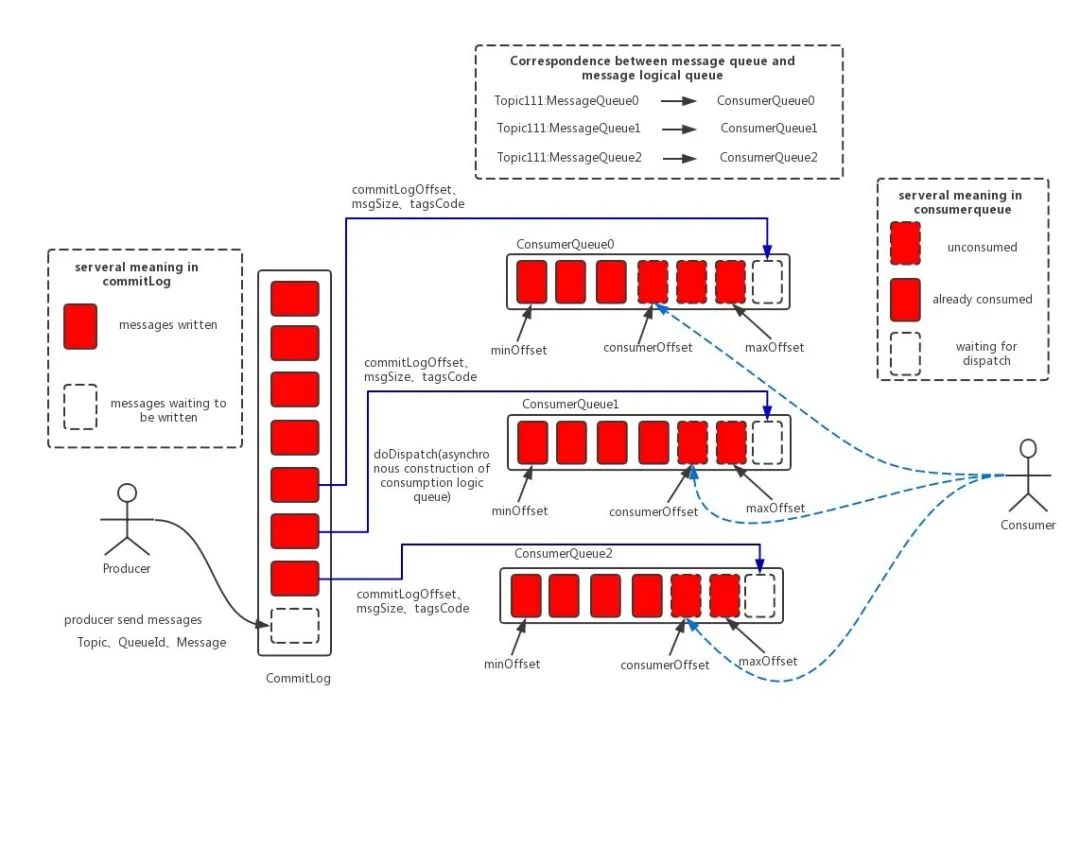

消息存储是 RocketMQ 中最为复杂和最为重要的一部分。

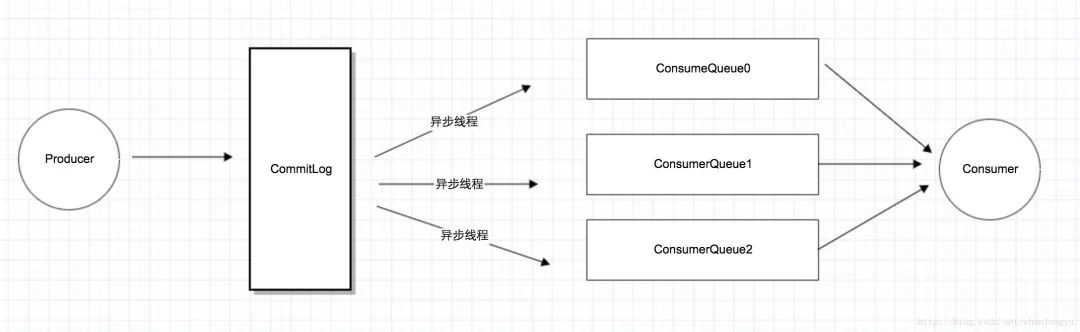

上面这个图我们可以更简化一下：
RocketMQ 为 Producer 和 Consumer 分别设计了不同的存储结构，Producer 对应 CommitLog, Consumer 对应 ConsumeQueue。
这其实是“异步化“，或者说”离线计算“的一个典型例子。这里之所以可以用“异步线程”，也是因为消息队列天生就是用来“缓冲消息”的。只要消息到了 CommitLog，发送的消息也就不会丢。只要消息不丢，那就有了“充足的回旋余地”，用一个后台线程慢慢同步到 ConsumeQueue，再由 Consumer 消费。可以说，这也是在消息队列内部的一个典型的“最终一致性”的案例：Producer 发了消息，进了 CommitLog，此时 Consumer 并不可见。但没关系，只要消息不丢，消息最终肯定会进入 ConsumeQueue，让 Consumer 可见。
CommitLog
消息主体以及元数据的存储主体，存储 Producer 端写入的消息主体内容，消息内容不是定长的。
生成规则
CommitLog 单个文件大小默认 1G, 文件名长度为 20 位，左边补零，剩余为起始偏移量，比如 00000000000000000000 代表了第一个文件，起始偏移量为 0，文件大小为 1G=1073741824；当第一个文件写满了，第二个文件为 00000000001073741824，起始偏移量为 1073741824，以此类推。消息主要是顺序写入日志文件，当文件满了，写入下一个文件。
存储路径
❯ cd ~/store
~/store
❯ ll
total 16
-rw-r--r-- 1 root staff 0B Dec 6 10:48 abort
-rw-r--r-- 1 root staff 4.0K Dec 6 15:46 checkpoint
drwxr-xr-x 3 root staff 96B Sep 7 16:30 commitlog
drwxr-xr-x 12 root staff 384B Dec 6 15:46 config
drwxr-xr-x 5 root staff 160B Nov 30 14:06 consumequeue
drwxr-xr-x 3 root staff 96B Dec 6 11:46 index
-rw-r--r-- 1 root staff 4B Dec 6 11:46 lock
存储规则
RocketMQ 采用了单一的日志文件，即把同一台机器上面所有 topic 的消息，存放在一个文件里面，从而避免了随机的磁盘写入，提高了性能。
RocketMQ 中主要保存了 CommitLog、Consume Queue、Index File 三种数据文件。由于内存和磁盘都是有限的资源，Broker 不可能永久地保存所有数据，所以一些超过保存期限的数据会被定期删除。RocketMQ 通过设置数据过期时间来删除额外的数据文件。
什么样的文件可以被删除？
如果非当前写文件在一定时间间隔内没有再次被更新，则认为是过期文件，可以被删除。
RocketMQ 不会管这个这个文件上的消息是否被全部消费。默认每个文件的过期时间为 72 小时。
// The number of hours to keep a log file before deleting it (in hours)
@ImportantField
private int fileReservedTime = 72;
通过在 Broker 配置文件中设置 fileReservedTime 来改变过期时间，单位为小时
brokerClusterName = DefaultCluster
brokerName = broker-a
brokerId = 0
deleteWhen = 04
fileReservedTime = 48
brokerRole = ASYNC_MASTER
flushDiskType = ASYNC_FLUSH

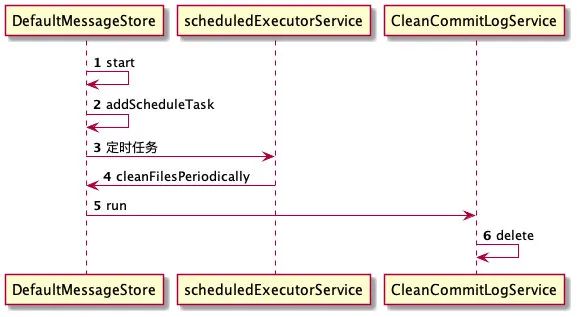

删除的整体流程是在 DefaultMessageStore 中启动了一个定时任务来执行的删除操作：
这个定时的周期是 10 秒，每 10 秒会执行一次，可以通过修改参数配置。
// Resource reclaim interval
//private int cleanResourceInterval = 10000;
this.scheduledExecutorService.scheduleAtFixedRate(new Runnable() {
@Override
public void run() {
DefaultMessageStore.this.cleanFilesPeriodically();
}
}, 1000 * 60, this.messageStoreConfig.getCleanResourceInterval(), TimeUnit.MILLISECONDS);
具体逻辑是这样的：
private void deleteExpiredFiles() {
int deleteCount = 0;
long fileReservedTime = DefaultMessageStore.this.getMessageStoreConfig().getFileReservedTime();
int deletePhysicFilesInterval = DefaultMessageStore.this.getMessageStoreConfig().getDeleteCommitLogFilesInterval();
int destroyMapedFileIntervalForcibly = DefaultMessageStore.this.getMessageStoreConfig().getDestroyMapedFileIntervalForcibly();
boolean timeup = this.isTimeToDelete();
boolean spacefull = this.isSpaceToDelete();
boolean manualDelete = this.manualDeleteFileSeveralTimes > 0;
if (timeup || spacefull || manualDelete) {
if (manualDelete)
this.manualDeleteFileSeveralTimes--;
boolean cleanAtOnce = DefaultMessageStore.this.getMessageStoreConfig().isCleanFileForciblyEnable() && this.cleanImmediately;
log.info("begin to delete before {} hours file. timeup: {} spacefull: {} manualDeleteFileSeveralTimes: {} cleanAtOnce: {}",
fileReservedTime,
timeup,
spacefull,
manualDeleteFileSeveralTimes,
cleanAtOnce);
fileReservedTime *= 60 * 60 * 1000;
deleteCount = DefaultMessageStore.this.commitLog.deleteExpiredFile(fileReservedTime, deletePhysicFilesInterval,
destroyMapedFileIntervalForcibly, cleanAtOnce);
if (deleteCount > 0) {
} else if (spacefull) {
log.warn("disk space will be full soon, but delete file failed.");
}
}
}
可以看到，当满足以下三个条件之一时，将执行删除操作：
- 当前时间等于已经配置的删除时间，默认为凌晨 4 点，开始执行删除文件操作
// When to delete,default is at 4 am
@ImportantField
private String deleteWhen = "04";
- 磁盘使用空间超过 85%
private final double diskSpaceCleanForciblyRatio =
Double.parseDouble(System.getProperty("rocketmq.broker.diskSpaceCleanForciblyRatio", "0.85"));
- 手动执行删除，预留，可以通过调用 excuteDeleteFilesManualy 方法手工触发过期文件删除，目前 RocketMQ 暂未封装手工触发文件删除的命令。
数据结构
从源码上直接看一下 CommitLog 存储时逻辑上的数据结构情况（代码源自 CommitLog 类）：
protected PutMessageResult encode(MessageExtBrokerInner msgInner) {
/**
* Serialize message
*/
final byte[] propertiesData =
msgInner.getPropertiesString() == null ? null : msgInner.getPropertiesString().getBytes(MessageDecoder.CHARSET_UTF8);
final int propertiesLength = propertiesData == null ? 0 : propertiesData.length;
if (propertiesLength > Short.MAX_VALUE) {
log.warn("putMessage message properties length too long. length={}", propertiesData.length);
return new PutMessageResult(PutMessageStatus.PROPERTIES_SIZE_EXCEEDED, null);
}
final byte[] topicData = msgInner.getTopic().getBytes(MessageDecoder.CHARSET_UTF8);
final int topicLength = topicData.length;
final int bodyLength = msgInner.getBody() == null ? 0 : msgInner.getBody().length;
final int msgLen = calMsgLength(msgInner.getSysFlag(), bodyLength, topicLength, propertiesLength);
// Exceeds the maximum message
if (msgLen > this.maxMessageSize) {
CommitLog.log.warn("message size exceeded, msg total size: " + msgLen + ", msg body size: " + bodyLength
+ ", maxMessageSize: " + this.maxMessageSize);
return new PutMessageResult(PutMessageStatus.MESSAGE_ILLEGAL, null);
}
// Initialization of storage space
this.resetByteBuffer(encoderBuffer, msgLen);
// 1 TOTALSIZE
this.encoderBuffer.putInt(msgLen);
// 2 MAGICCODE
this.encoderBuffer.putInt(CommitLog.MESSAGE_MAGIC_CODE);
// 3 BODYCRC
this.encoderBuffer.putInt(msgInner.getBodyCRC());
// 4 QUEUEID
this.encoderBuffer.putInt(msgInner.getQueueId());
// 5 FLAG
this.encoderBuffer.putInt(msgInner.getFlag());
// 6 QUEUEOFFSET, need update later
this.encoderBuffer.putLong(0);
// 7 PHYSICALOFFSET, need update later
this.encoderBuffer.putLong(0);
// 8 SYSFLAG
this.encoderBuffer.putInt(msgInner.getSysFlag());
// 9 BORNTIMESTAMP
this.encoderBuffer.putLong(msgInner.getBornTimestamp());
// 10 BORNHOST
socketAddress2ByteBuffer(msgInner.getBornHost() ,this.encoderBuffer);
// 11 STORETIMESTAMP
this.encoderBuffer.putLong(msgInner.getStoreTimestamp());
// 12 STOREHOSTADDRESS
socketAddress2ByteBuffer(msgInner.getStoreHost() ,this.encoderBuffer);
// 13 RECONSUMETIMES
this.encoderBuffer.putInt(msgInner.getReconsumeTimes());
// 14 Prepared Transaction Offset
this.encoderBuffer.putLong(msgInner.getPreparedTransactionOffset());
// 15 BODY
this.encoderBuffer.putInt(bodyLength);
if (bodyLength > 0)
this.encoderBuffer.put(msgInner.getBody());
// 16 TOPIC
this.encoderBuffer.put((byte) topicLength);
this.encoderBuffer.put(topicData);
// 17 PROPERTIES
this.encoderBuffer.putShort((short) propertiesLength);
if (propertiesLength > 0)
this.encoderBuffer.put(propertiesData);
encoderBuffer.flip();
return null;
}

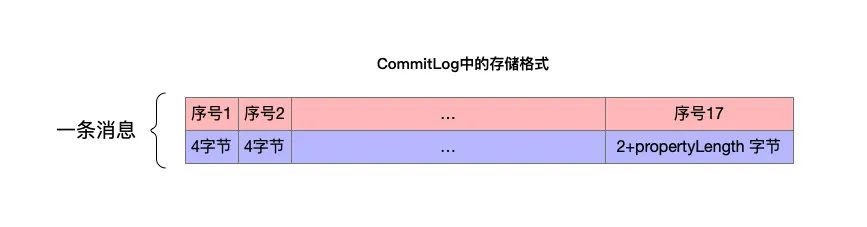

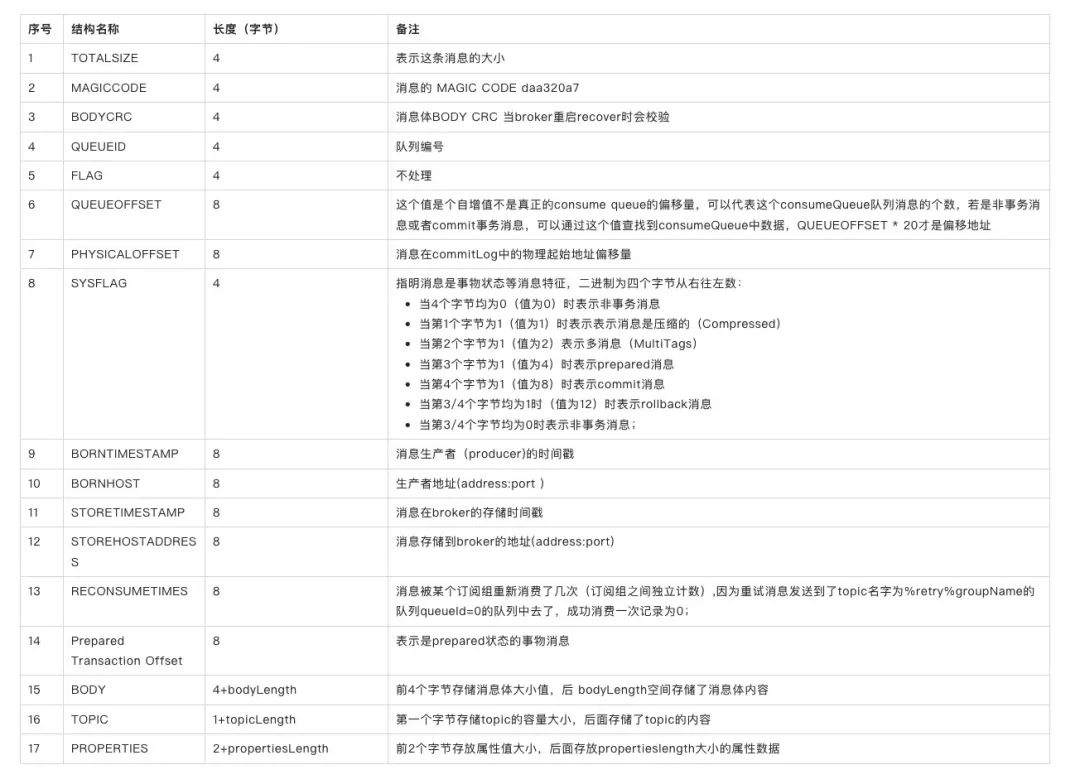

结合上表，一条消息的存储内容如下：

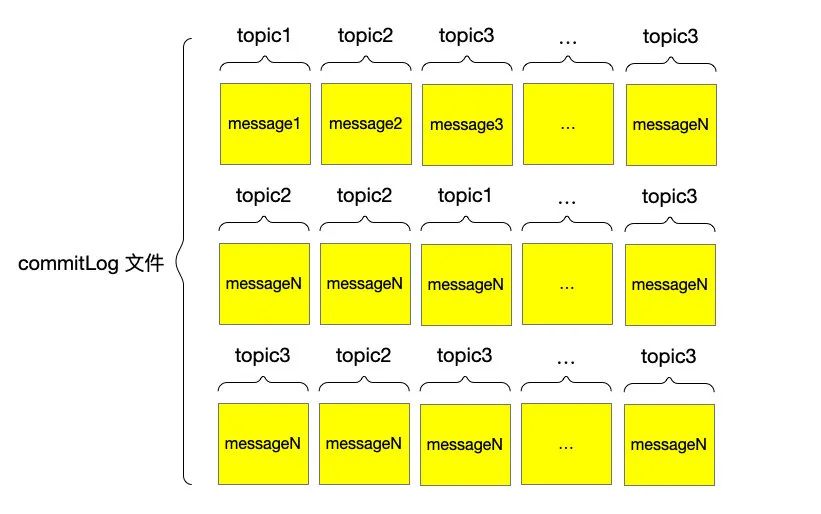

将所有的消息存储在一起就是 CommitLog 的全部内容，如下：
注意以上图中所画为抽象结构，具体实现上 commitLog 内部还有
- MappedFile
- MappedFileQueue
public class CommitLog {
// Message's MAGIC CODE daa320a7
public final static int MESSAGE_MAGIC_CODE = -626843481;
protected static final InternalLogger log = InternalLoggerFactory.getLogger(LoggerName.STORE_LOGGER_NAME);
// End of file empty MAGIC CODE cbd43194
protected final static int BLANK_MAGIC_CODE = -875286124;
protected final MappedFileQueue mappedFileQueue;
protected final DefaultMessageStore defaultMessageStore;
public class MappedFileQueue {
private static final InternalLogger log = InternalLoggerFactory.getLogger(LoggerName.STORE_LOGGER_NAME);
private static final InternalLogger LOG_ERROR = InternalLoggerFactory.getLogger(LoggerName.STORE_ERROR_LOGGER_NAME);
private static final int DELETE_FILES_BATCH_MAX = 10;
private final String storePath;
protected final int mappedFileSize;
protected final CopyOnWriteArrayList<MappedFile> mappedFiles = new CopyOnWriteArrayList<MappedFile>();

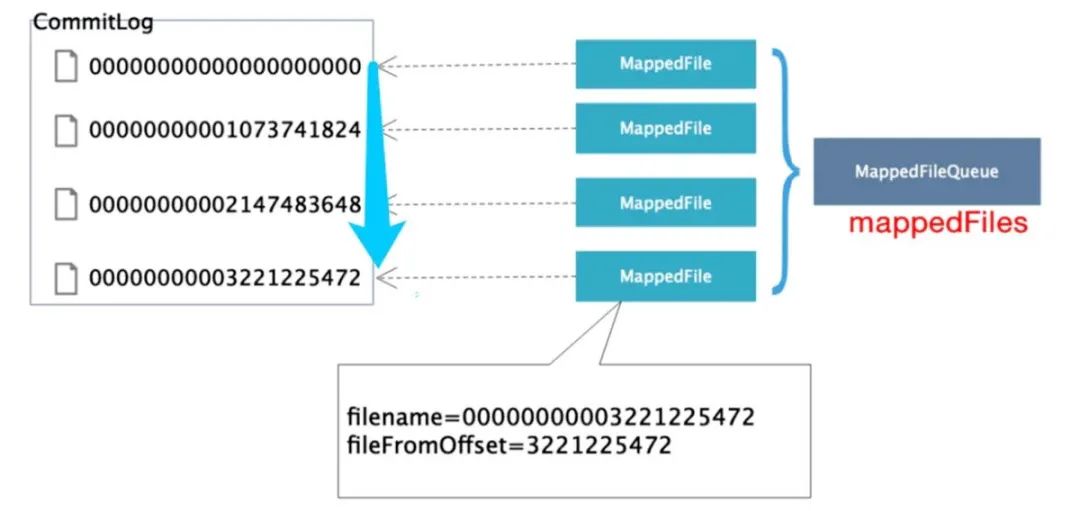

CommitLog MappedFileQueue MappedFile 三者的关系如下：
MappedFile 和物理文件是一一对应的。
这一点我们可以从 MappedFileQueue 的 load 方法中看出：
public boolean load() {
File dir = new File(this.storePath);
File[] ls = dir.listFiles();
if (ls != null) {
return doLoad(Arrays.asList(ls));
}
return true;
}
public boolean doLoad(List<File> files) {
// ascending order
files.sort(Comparator.comparing(File::getName));
for (File file : files) {
if (file.length() != this.mappedFileSize) {
log.warn(file + "\t" + file.length()
+ " length not matched message store config value, ignore it");
return true;
}
try {
MappedFile mappedFile = new MappedFile(file.getPath(), mappedFileSize);
mappedFile.setWrotePosition(this.mappedFileSize);
mappedFile.setFlushedPosition(this.mappedFileSize);
mappedFile.setCommittedPosition(this.mappedFileSize);
this.mappedFiles.add(mappedFile);
log.info("load " + file.getPath() + " OK");
} catch (IOException e) {
log.error("load file " + file + " error", e);
return false;
}
}
return true;
}
ConsumeQueue
上文我们讲了 RocketMQ 将所有 topic 的消息都存储在 CommitLog 中，由于是顺序写所以性能比较好，那么随之而来的问题就是查询或者说读取消息的时候怎么办？用这个结构存储效率高，但如果用这个结构读取消息看起来不方便，那 RocketMQ 是怎么做的呢？
如果你本地有 commitLog 文件，可以直接读取一下看看数据：
public static ByteBuffer read(String path) throws Exception {
File file = new File(path);
FileInputStream fin = new FileInputStream(file);
byte[] bytes = new byte[(int) file.length()];
fin.read(bytes);
ByteBuffer buffer = ByteBuffer.wrap(bytes);
return buffer;
}
public static void main(String[] args) throws Exception {
String filePath = "/Users/xiaohezi/store/commitlog/00000000000000000000";
ByteBuffer buffer = read(filePath);
List<MessageExt> messageList = new ArrayList<>();
while (true) {
MessageExt decodeMsgs = MessageDecoder.decode(buffer);
if (decodeMsgs == null) {
break;
}
messageList.add(decodeMsgs);
}
for (MessageExt ms : messageList) {
System.out.println("主题：" + ms.getTopic() + " 消息：" +
new String(ms.getBody()) + "队列 ID:" + ms.getQueueId() + " 存储地址：" + ms.getStoreHost());
}
}
程序执行的效率其实并不低，那么 RocketMQ 是怎样进行高效的检索消息的呢 ？
为了说清楚这个问题，我们先来看个基本概念
MessageQueue

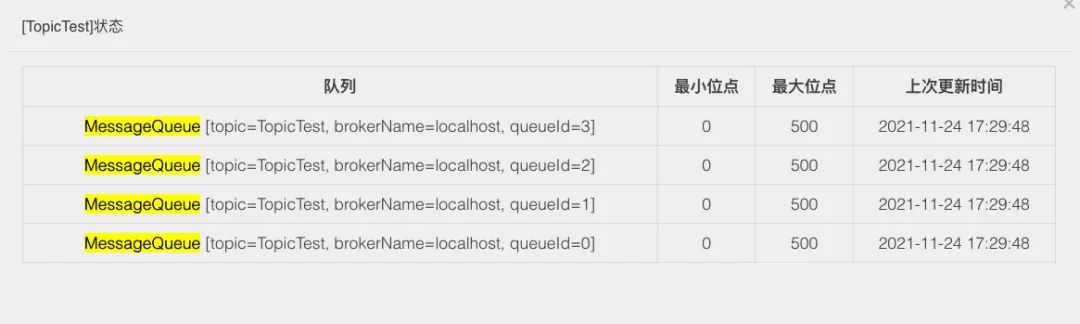

先来个图直观地感受一下：
所谓 MessageQueue 虽然直译是“消息队列”，但它和我们所理解的 “分片”、“分区” 是一回事儿。以后提到 RocketMQ 的 分区、分片、队列其实都是对应 messageQueue。
比如我们的 Topic 里面有 100 条数据，该 Topic 默认是 4 个队列，那么每个队列中大约 25 条数据。然后，这些 MessageQueue 是和 Broker 绑定在一起的，就是说每个 MessageQueue 都可能处于不同的 Broker 机器上，这取决于你的队列数量和 Broker 集群。
既然 MessageQueue 是多个，那么在消息发送的时候，势必要通过某种方式选择一个队列。默认的情况下，就是通过轮询来获取一个消息队列。
在消息发送时候的应用如下面引用的官方文档所述：
“ Producer 端在发送消息的时候，会先根据 Topic 找到指定的 TopicPublishInfo，在获取了 TopicPublishInfo 路由信息后，RocketMQ 的客户端在默认方式下 selectOneMessageQueue() 方法会从 TopicPublishInfo 中的 messageQueueList 中选择一个队列（MessageQueue）进行发送消息。具体的容错策略均在 MQFaultStrategy 这个类中定义。这里有一个 sendLatencyFaultEnable 开关变量，如果开启，在随机递增取模的基础上，再过滤掉 not available 的 Broker 代理。所谓的"latencyFaultTolerance" ，是指对之前失败的，按一定的时间做退避。例如，如果上次请求的 latency 超过 550Lms，就退避 3000Lms；超过 1000L，就退避 60000L；如果关闭，采用随机递增取模的方式选择一个队列（MessageQueue）来发送消息，latencyFaultTolerance 机制是实现消息发送高可用的核心关键所在。
”
public MessageQueue selectOneMessageQueue() {
int index = this.sendWhichQueue.incrementAndGet();
int pos = Math.abs(index) % this.messageQueueList.size();
if (pos < 0)
pos = 0;
return this.messageQueueList.get(pos);
}
consumeQueue

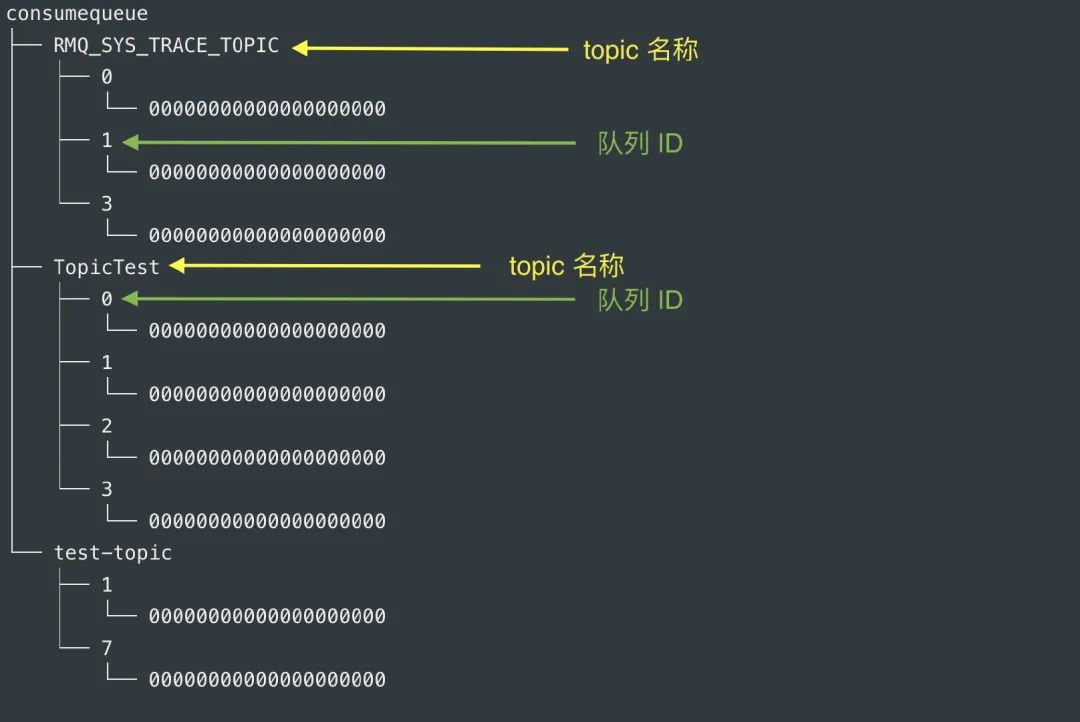

接着我们来看下本节的重点 consumeQueue，先看下它的文件组织结构：
其中 队列 ID，就是以 MessageQueue 队列 ID 命名的。
每个 cosumequeue 文件的名称 fileName，名字长度为 20 位，左边补零，剩余为起始偏移量；比如 00000000000000000000 代表了第一个文件，起始偏移量为 0，文件大小为 600W，当第一个文件满之后创建的第二个文件的名字为 00000000000006000000，起始偏移量为 6000000，以此类推，第三个文件名字为 00000000000012000000，起始偏移量为 12000000，消息存储的时候会顺序写入文件，当文件满了，写入下一个文件。

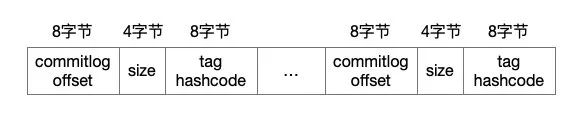

RocketMQ 的 ConsumeQueue 中不存储具体的消息，具体的消息由 CommitLog 存储，ConsumeQueue 中只存储路由到该 queue 中的消息在 CommitLog 中的 offset，消息的大小以及消息所属的 tag 的 hash（tagCode），一共只占 20 个字节：
我们可以按照这个格式输出一下 ConsumerQueue 文件的内容：
public static void main(String[] args) throws Exception {
String path = "/Users/root/store/consumequeue/TopicTest/0/00000000000000000000";
ByteBuffer buffer = read(path);
while (true){
long offset = buffer.getLong();
long size = buffer.getInt();
long code = buffer.getLong();
if (size==0){
break;
}
System.out.println("消息长度："+size+" 消息偏移量：" +offset+" tag hashcode:"+code);
}
System.out.println("--------------------------");
}
消息长度：201 消息偏移量：201 tag hashcode:2598919
消息长度：201 消息偏移量：1005 tag hashcode:2598919
消息长度：201 消息偏移量：1809 tag hashcode:2598919
...
上面输出的结果中，消息偏移量的差值等于 = 消息长度 * 队列长度，具体到本例就是
804(1005-201) = 201 * 4（从 0-3 共 4 个队列）
为什么是这样？因为每个队列的初始偏移量不同，我以我本地 4 个队列 （0-3），每个队列只有一个文件（00000000000000000000）为例，则每个文件的初始 offset 为：
- 队列 0 偏移量 201
- 队列 1 偏移量 402
- 队列 2 偏移量 603
- 队列 3 偏移量 0
当读取一条消息时，会先读 ConsumeQueue，再读 CommitLog。怎么知道消息存储在哪个 CommitLog 文件上？看一下以下两段代码，出自 CommitLog 和 MappedFileQueue 2 个类：
public SelectMappedBufferResult getData(final long offset, final boolean returnFirstOnNotFound) {
int mappedFileSize = this.defaultMessageStore.getMessageStoreConfig().getMappedFileSizeCommitLog();
MappedFile mappedFile = this.mappedFileQueue.findMappedFileByOffset(offset, returnFirstOnNotFound);
if (mappedFile != null) {
int pos = (int) (offset % mappedFileSize);
SelectMappedBufferResult result = mappedFile.selectMappedBuffer(pos);
return result;
}
return null;
}
/**
* Finds a mapped file by offset.
*
* @param offset Offset.
* @param returnFirstOnNotFound If the mapped file is not found, then return the first one.
* @return Mapped file or null (when not found and returnFirstOnNotFound is <code>false</code>).
*/
public MappedFile findMappedFileByOffset(final long offset, final boolean returnFirstOnNotFound) {
try {
MappedFile firstMappedFile = this.getFirstMappedFile();
MappedFile lastMappedFile = this.getLastMappedFile();
if (firstMappedFile != null && lastMappedFile != null) {
if (offset < firstMappedFile.getFileFromOffset() || offset >= lastMappedFile.getFileFromOffset() + this.mappedFileSize) {
LOG_ERROR.warn("Offset not matched. Request offset: {}, firstOffset: {}, lastOffset: {}, mappedFileSize: {}, mappedFiles count: {}",
offset,
firstMappedFile.getFileFromOffset(),
lastMappedFile.getFileFromOffset() + this.mappedFileSize,
this.mappedFileSize,
this.mappedFiles.size());
} else {
int index = (int) ((offset / this.mappedFileSize) - (firstMappedFile.getFileFromOffset() / this.mappedFileSize));
MappedFile targetFile = null;
try {
targetFile = this.mappedFiles.get(index);
} catch (Exception ignored) {
}
if (targetFile != null && offset >= targetFile.getFileFromOffset()
&& offset < targetFile.getFileFromOffset() + this.mappedFileSize) {
return targetFile;
}
for (MappedFile tmpMappedFile : this.mappedFiles) {
if (offset >= tmpMappedFile.getFileFromOffset()
&& offset < tmpMappedFile.getFileFromOffset() + this.mappedFileSize) {
return tmpMappedFile;
}
}
}
if (returnFirstOnNotFound) {
return firstMappedFile;
}
}
} catch (Exception e) {
log.error("findMappedFileByOffset Exception", e);
}
return null;
}
假设 1073742827 为物理偏移量（物理偏移量也即全局偏移量），则其对应的相对偏移量为 1003（1003 = 1073742827 - 1073741824），并且该偏移量位于第二个 CommitLog。
根据上面的代码，当我们从 commitLog 文件列表根据 consumeQueue 提供的偏移量 offset 就可以锁定具体的 commitLog 文件，然后根据 offset 计算出 position, 可以找到对应的消息。
public SelectMappedBufferResult selectMappedBuffer(int pos) {
int readPosition = getReadPosition();
if (pos < readPosition && pos >= 0) {
if (this.hold()) {
ByteBuffer byteBuffer = this.mappedByteBuffer.slice();
byteBuffer.position(pos);
int size = readPosition - pos;
ByteBuffer byteBufferNew = byteBuffer.slice();
byteBufferNew.limit(size);
return new SelectMappedBufferResult(this.fileFromOffset + pos, byteBufferNew, size, this);
}
}
return null;
}

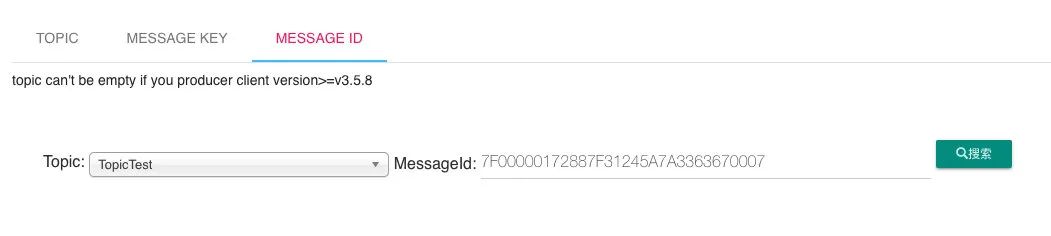

除了通过 offset 找到对应的消息，还要以通过 message ID 查找。
原理是一样的，只不过会先通过 message ID 将偏移量解析出来：
public static MessageId decodeMessageId(final String msgId) throws UnknownHostException {
SocketAddress address;
long offset;
int ipLength = msgId.length() == 32 ? 4 * 2 : 16 * 2;
byte[] ip = UtilAll.string2bytes(msgId.substring(0, ipLength));
byte[] port = UtilAll.string2bytes(msgId.substring(ipLength, ipLength + 8));
ByteBuffer bb = ByteBuffer.wrap(port);
int portInt = bb.getInt(0);
address = new InetSocketAddress(InetAddress.getByAddress(ip), portInt);
// offset
byte[] data = UtilAll.string2bytes(msgId.substring(ipLength + 8, ipLength + 8 + 16));
bb = ByteBuffer.wrap(data);
offset = bb.getLong(0);
return new MessageId(address, offset);
}
consumeQueue 文件是何时创建并更新的？
ConsumeQueue 是消息消费队列文件，消息达到 commitlog 文件后将被异步转发到消息消费队列，供消息消费者消费。
RocketMQ 的具体做法是，使用 Broker 端的后台服务线程—ReputMessageService 不停地分发请求并异步构建 ConsumeQueue
indexFile

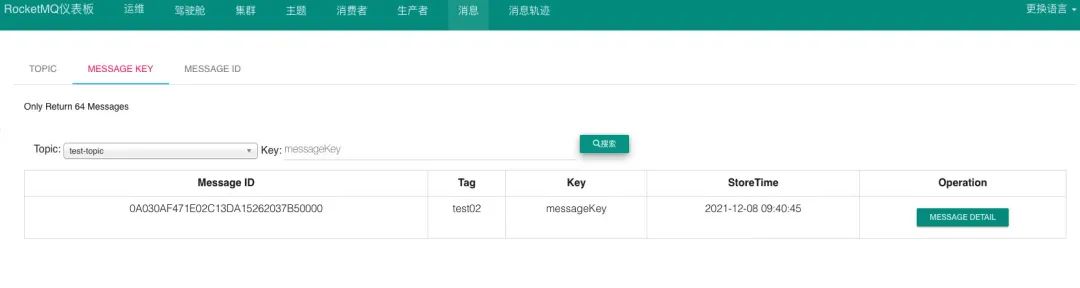

上图中有一个查询类型是通过messageKey 查询。

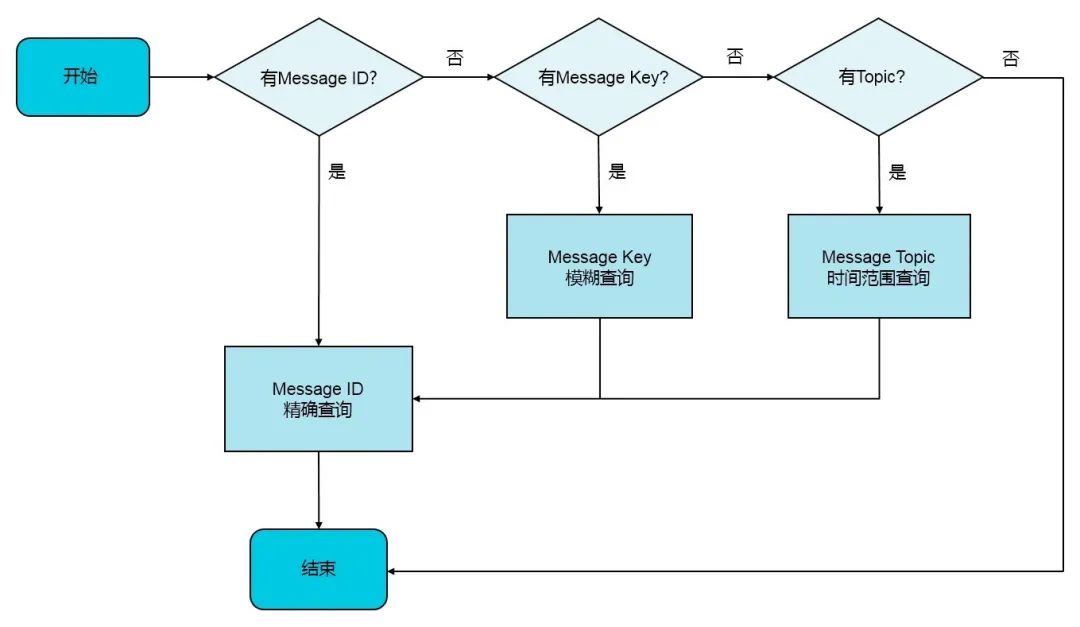

它是一种模型查询，查询条件是：Topic+Message Key。说起查询，阿里云有一个推荐的消息查询过程：
messagekey 是什么，它的作用又是什么呢？
顾名思义就是消息的一个标识，可以在客户端发送消息时设置，主要用来在业务上区别每条消息的不同，比如一般我们会把 订单 id、用户 id能在业务上达到区别数据的目的是值设置进去，以方便后面的查询。
@GetMapping("/produce")
public void produceMsg() {
Map<String, Object> headers = Maps.newHashMapWithExpectedSize(16);
headers.put(MessageConst.PROPERTY_TAGS, "test02");
headers.put(MessageConst.PROPERTY_KEYS,"messageKey");
Message message = MessageBuilder.createMessage("Hello RocketMQ!", new MessageHeaders(headers));
output.send(message);
System.out.println("发送了消息 " + message);
}
如果我们想根据 messageKey 来查询消息，RocketMQ 是怎么做的呢？
RocketMQ 引入 Hash 索引机制，为消息建立索引，像上文的 messageKey 就是根据索引查询出来的。IndexFile 是消息索引文件，主要存储的是 key 和 offset 的对应关系。
indexFile（索引文件）提供了一种可以通过 key 或时间区间来查询消息的方法。文件名 fileName 是以创建时的时间戳命名的，固定的单个 IndexFile 文件大小约为 400M，一个 IndexFile 可以保存 2000W 个索引。

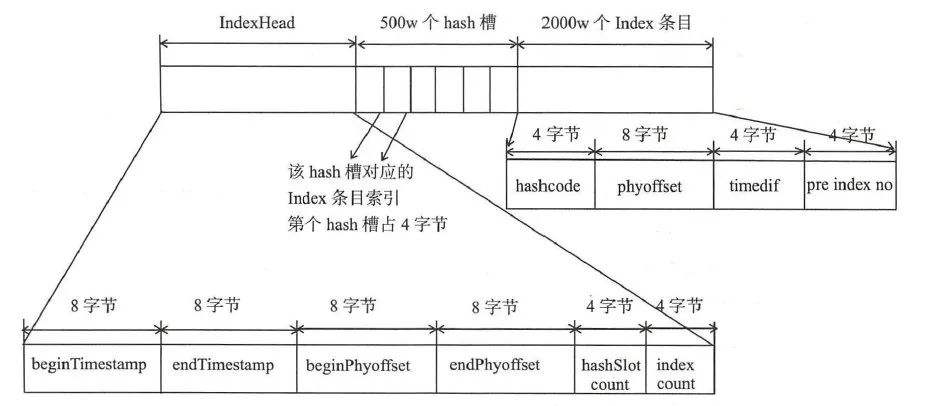

RocketMQ 的索引文件逻辑结构，类似 JDK 中 HashMap 的实现。索引文件的具体结构如下：
文件由以下几部分组成：
- indexHeader
- 500w 个 hash 槽
- 2000w 个 index 条目
indexHeader
IndexFile 的头部，占 40 个字节。主要包含以下字段
- beginTimestamp：该 IndexFile 文件中包含消息的最小存储时间。
- endTimestamp：该 IndexFile 文件中包含消息的最大存储时间。
- beginPhyoffset：该 IndexFile 文件中包含消息的最小 CommitLog 文件偏移量。
- endPhyoffset：该 IndexFile 文件中包含消息的最大 CommitLog 文件偏移量。
- hashSlotcount：该 IndexFile 文件中包含的 hashSlot 的总数。
- indexCount：该 IndexFile 文件中已使用的 Index 条目个数。
public class IndexHeader {
public static final int INDEX_HEADER_SIZE = 40;
private static int beginTimestampIndex = 0;
private static int endTimestampIndex = 8;
private static int beginPhyoffsetIndex = 16;
private static int endPhyoffsetIndex = 24;
private static int hashSlotcountIndex = 32;
private static int indexCountIndex = 36;
private final ByteBuffer byteBuffer;
private AtomicLong beginTimestamp = new AtomicLong(0);
private AtomicLong endTimestamp = new AtomicLong(0);
private AtomicLong beginPhyOffset = new AtomicLong(0);
private AtomicLong endPhyOffset = new AtomicLong(0);
private AtomicInteger hashSlotCount = new AtomicInteger(0);
private AtomicInteger indexCount = new AtomicInteger(1);

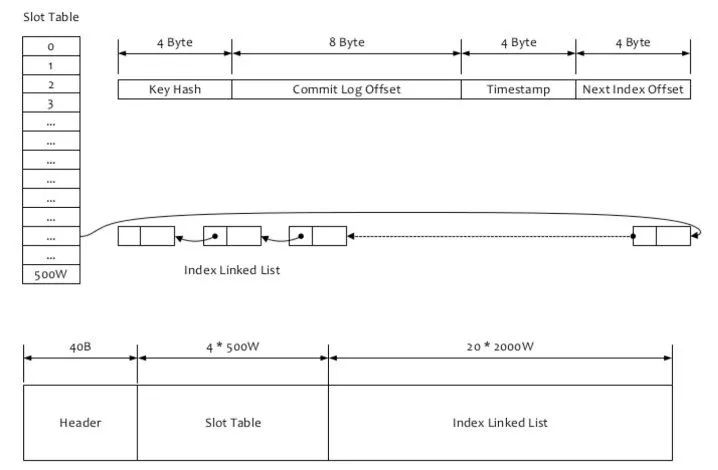

slot table
4*500W 的 Slot Table 并不保存真正的索引数据，而是保存每个槽位对应的单向链表的头
索引数据
20*2000W 是真正的索引数据，即一个 Index File 可以保存 2000W 个索引。
怎么给一条消息建议索引 ？
- 先是根据 key 计算 hashcode，对 500w 取模，就可以知道位于哪个 hash 槽。indexHead 占了文件的前面的 40 字节。然后每个 hash 槽占 4 个字节。具体在文件的位置是由公式 40 + keyIndex*4 计算得到的。
- 再计算 index 条目位置，一条消息 hash 槽的位置是根据 key 决定的，index 条目的位置是放入的顺序决定的，这叫顺序写。index 条目首先要跨过 indexHead 和 500w 个 hash 槽的大小。然后根据当前是第几条 index 条目，就放入到第几个位置去。计算公式是：
40 个字节的 indexHead+500w 个 * 4 字节的 hash 槽大小 + 当前 index 索引的值 * 20 字节
怎么查询索引文件 ？
“ “按照 Message Key 查询消息”的方式，RocketMQ 的具体做法是，主要通过 Broker 端的 QueryMessageProcessor 业务处理器来查询，读取消息的过程就是用 topic 和 key 找到 IndexFile 索引文件中的一条记录，根据其中的 commitLog offset 从 CommitLog 文件中读取消息的实体内容。
”
我们发送的消息体中，包含 Message Key 或 Unique Key，那么就会给它们每一个都构建索引，索引文件根据 key 来查询消息的流程主要是：
- 根据查询的 key 的 hashcode%slotNum 得到具体的槽的位置 (slotNum 是一个索引文件里面包含的最大槽的数目，例如图中所示 slotNum=500w)
- 根据 slotValue(slot 位置对应的值）查找到索引项列表的最后一项（倒序排列，slotValue 总是指向最新的一个索引项）
- 遍历索引项列表返回查询时间范围内的结果集（默认一次最大返回的 32 条记录）
public boolean putKey(final String key, final long phyOffset, final long storeTimestamp) {
if (this.indexHeader.getIndexCount() < this.indexNum) {
int keyHash = indexKeyHashMethod(key);
int slotPos = keyHash % this.hashSlotNum;
int absSlotPos = IndexHeader.INDEX_HEADER_SIZE + slotPos * hashSlotSize;
FileLock fileLock = null;
try {
// fileLock = this.fileChannel.lock(absSlotPos, hashSlotSize,
// false);
int slotValue = this.mappedByteBuffer.getInt(absSlotPos);
if (slotValue <= invalidIndex || slotValue > this.indexHeader.getIndexCount()) {
slotValue = invalidIndex;
}
long timeDiff = storeTimestamp - this.indexHeader.getBeginTimestamp();
timeDiff = timeDiff / 1000;
if (this.indexHeader.getBeginTimestamp() <= 0) {
timeDiff = 0;
} else if (timeDiff > Integer.MAX_VALUE) {
timeDiff = Integer.MAX_VALUE;
} else if (timeDiff < 0) {
timeDiff = 0;
}
int absIndexPos =
IndexHeader.INDEX_HEADER_SIZE + this.hashSlotNum * hashSlotSize
+ this.indexHeader.getIndexCount() * indexSize;
this.mappedByteBuffer.putInt(absIndexPos, keyHash);
this.mappedByteBuffer.putLong(absIndexPos + 4, phyOffset);
this.mappedByteBuffer.putInt(absIndexPos + 4 + 8, (int) timeDiff);
this.mappedByteBuffer.putInt(absIndexPos + 4 + 8 + 4, slotValue);
this.mappedByteBuffer.putInt(absSlotPos, this.indexHeader.getIndexCount());
if (this.indexHeader.getIndexCount() <= 1) {
this.indexHeader.setBeginPhyOffset(phyOffset);
this.indexHeader.setBeginTimestamp(storeTimestamp);
}
if (invalidIndex == slotValue) {
this.indexHeader.incHashSlotCount();
}
this.indexHeader.incIndexCount();
this.indexHeader.setEndPhyOffset(phyOffset);
this.indexHeader.setEndTimestamp(storeTimestamp);
return true;
} catch (Exception e) {
log.error("putKey exception, Key: " + key + " KeyHashCode: " + key.hashCode(), e);
} finally {
if (fileLock != null) {
try {
fileLock.release();
} catch (IOException e) {
log.error("Failed to release the lock", e);
}
}
}
} else {
log.warn("Over index file capacity: index count = " + this.indexHeader.getIndexCount()
+ "; index max num = " + this.indexNum);
}
return false;
}
简单说就是：先是根据 key 计算 hashcode，对 500w 取模，就可以知道位于哪个 hash 槽。根据槽值的内容，再通过计算 index 条目位置，获取到 index 条目，再依次获取上一个 hash 冲突节点的 index 条目。
总结
RocketMQ 文件存储模型层次结构
RocketMQ 存储的文件主要包括 Commitlog 文件、ConsumeQueue 文件、Index 文件。
消息存储是由 ConsumeQueue 和 CommitLog 配合完成。CommitLog 存储消息真正内容的文件。他们都有各自的生成规则、存储路径、数据结构。内部还有与与他们相映射的 java 数据结构如 MappedFile、MappedByteBuffer、MappedFileQueue 等。
“ RocketMQ 采用的是混合型的存储结构，即为 Broker 单个实例下所有的队列共用一个日志数据文件（即为 CommitLog）来存储。RocketMQ 的混合型存储结构（多个 Topic 的消息实体内容都存储于一个 CommitLog 中）针对 Producer 和 Consumer 分别采用了数据和索引部分相分离的存储结构，Producer 发送消息至 Broker 端，然后 Broker 端使用同步或者异步的方式对消息刷盘持久化，保存至 CommitLog 中。只要消息被刷盘持久化至磁盘文件 CommitLog 中，那么 Producer 发送的消息就不会丢失。正因为如此，Consumer 也就肯定有机会去消费这条消息。当无法拉取到消息后，可以等下一次消息拉取，同时服务端也支持长轮询模式，如果一个消息拉取请求未拉取到消息，Broker 允许等待 30s 的时间，只要这段时间内有新消息到达，将直接返回给消费端。这里，RocketMQ 的具体做法是，使用 Broker 端的后台服务线程—ReputMessageService 不停地分发请求并异步构建 ConsumeQueue（逻辑消费队列）和 IndexFile（索引文件）数据。
”
ConsumeQueue（逻辑消费队列）作为消费消息的索引，保存了指定 Topic 下的队列消息在 CommitLog 中的起始物理偏移量 offset，消息大小 size 和消息 Tag 的 HashCode 值。而 IndexFile（索引文件）则只是为了消息查询提供了一种通过 key 或时间区间来查询消息的方法。
最后结合消息的生产、消费与存储来一起看一下这个流程：
