Windows编程必学之从零手写C++调试器下篇(仿ollydbg)

攻城狮7号
攻城狮7号
技术
汇编语言C语言C/C++

目录

一、引言

二、调试器核心功能设计与实现

三、断点功能

四、高级功能

五、附加功能

六、开发环境与实现概要

七、项目展示及完整代码参考

八、总结

一、引言

        在软件开发领域，调试器是开发者不可或缺的工具。它不仅能帮助定位代码中的逻辑错误，还能深入理解程序运行时的底层机制。本文将阐述一个基于Windows 10操作系统和VS2015开发环境、使用C/C++语言实现的调试器项目。该调试器具备丰富的基础功能、断点机制、高级特性及附加工具，项目旨在熟悉调试器开发原理，文末将提供完整项目代码实现给大家参考。（csdn同名博主）

二、调试器核心功能设计与实现

（一）调试机制的建立：创建与附加

        调试器的首要任务是建立与目标程序的关联，主要通过创建新进程调试和附加现有进程调试两种方式实现。

创建新进程调试

        通过Windows API中的CreateProcess函数启动目标程序，并指定调试标志DEBUG_PROCESS。此时调试器作为父进程，可捕获子进程的所有调试事件（如断点触发、异常抛出等）。在调试循环中，使用WaitForDebugEvent函数阻塞等待调试事件，解析事件类型（如EXCEPTION_DEBUG_EVENT、CREATE_PROCESS_DEBUG_EVENT），并进行相应处理（如中断程序、更新调试信息）。

附加现有进程调试

        利用OpenProcess获取目标进程句柄，通过DebugActiveProcess函数附加调试器。此过程需处理权限问题，确保调试器具备足够的访问权限。附加成功后，目标进程会暂停运行，调试器接管其执行流程，后续通过ContinueDebugEvent恢复进程运行。


（二）汇编代码的显示与修改

  1. 汇编代码显示：
  • 使用 BeaEngine 反汇编引擎，将目标进程内存中的机器码转换为可读的汇编指令
  • 通过 DbgUi 类实现格式化显示，包括地址、机器码、助记符和注释的对齐展示
  • 使用不同颜色高亮显示不同类型的指令（如跳转、调用等）
  1. 汇编代码修改：
  • 使用 XEDParse 库将用户输入的汇编指令转换为机器码
  • 通过 WriteProcessMemory 函数将生成的机器码写入目标进程内存
  • 提供交互式的汇编模式，支持实时修改和错误检查

（三）内存与栈的查看和修改

  1. 内存查看与修改：
  • 使用 ReadProcessMemory 读取目标进程内存内容
  • 通过 DbgUi::showMem 函数以十六进制和ASCII格式显示内存数据
  • 使用 WriteProcessMemory 实现内存修改
  • 支持通过 VirtualProtectEx 修改内存页属性来确保写入权限
  1. 栈查看与修改：
  • 通过 GetThreadContext 获取线程上下文，读取ESP/EBP等栈相关寄存器
  • 使用 StackWalk64 函数遍历调用栈
  • 结合 dbghelp.dll 的符号解析功能显示栈帧信息
  • 同样可以通过 ReadProcessMemory/WriteProcessMemory 读写栈内存

（四）寄存器的查看与修改

寄存器查看：

  • 通过 GetThreadContext 获取线程上下文(CONTEXT结构体)，包含所有寄存器信息
  • 使用 DbgUi::showReg 函数格式化显示寄存器值
  • 通过对比新旧值，用不同颜色高亮显示发生变化的寄存器

寄存器修改：

  • 先用 GetThreadContext 获取当前寄存器状态
  • 修改 CONTEXT 结构体中对应的寄存器值
  • 通过 SetThreadContext 将修改后的值写回目标线程

示例代码：

CONTEXT ct = { CONTEXT_ALL };  // 包含所有寄存器
GetThreadContext(hThread, &ct);  // 获取
ct.Eax = newValue;  // 修改
SetThreadContext(hThread, &ct);  // 写回

本质就是利用Windows调试API中的线程上下文操作函数来实现寄存器的读写。

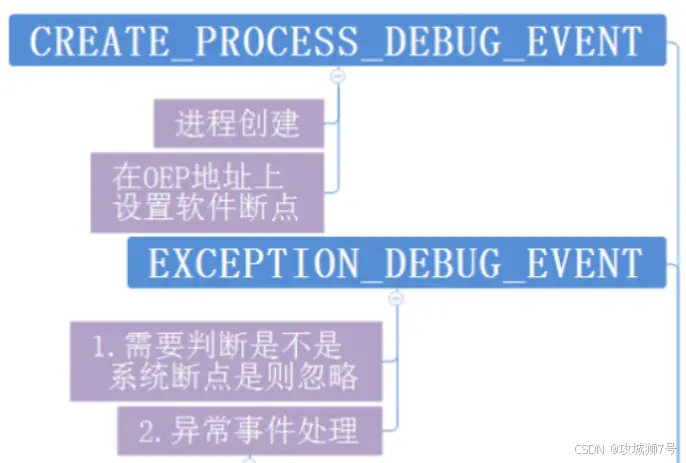

（五）调试事件循环

示例代码：

E_Status DbgEngine::Exec() {
    DEBUG_EVENT dbgEvent = { 0 };

    while(true) {
        // 等待调试事件
        WaitForDebugEvent(&dbgEvent, 30);

        // 根据事件类型处理
        switch(dbgEvent.dwDebugEventCode) {
            case EXCEPTION_DEBUG_EVENT:      // 异常事件
            case CREATE_PROCESS_DEBUG_EVENT: // 进程创建
            case CREATE_THREAD_DEBUG_EVENT:  // 线程创建
            case EXIT_PROCESS_DEBUG_EVENT:   // 进程退出
            case LOAD_DLL_DEBUG_EVENT:       // DLL加载
            // ... 其他事件处理
        }

        // 继续执行
        ContinueDebugEvent(dbgEvent.dwProcessId,
            dbgEvent.dwThreadId,
            dwStatus);
    }
}
三、断点功能

（一）断点类型与原理

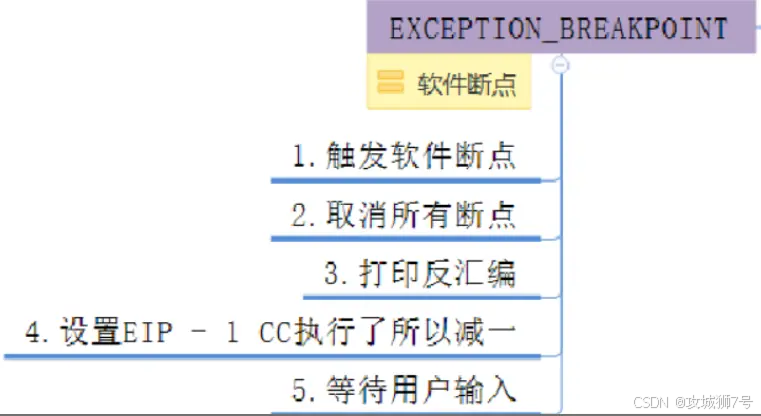

1. 软件断点（INT 3断点）

软件断点(INT 3)的大致实现如下：

class BPSoft : public BPObject {
    unsigned char m_uData;  // 保存原始指令字节

    bool Install() {
        // 1. 保存原始指令字节
        m_dbgObj.ReadMemory(m_uAddress, &m_uData, 1);

        // 2. 写入INT3指令(0xCC)
        char c = '\xCC';
        m_dbgObj.WriteMemory(m_uAddress, (pbyte)&c, 1);
        return true;
    }

    bool Remove() {
        // 1. 恢复原始指令
        m_dbgObj.WriteMemory(m_uAddress, (pbyte)&m_uData, 1);

        // 2. 修正EIP(因为触发断点时EIP会多加1)
        CONTEXT ct = { CONTEXT_CONTROL };
        m_dbgObj.GetRegInfo(ct);
        ct.Eip--;
        m_dbgObj.SetRegInfo(ct);
        return true;
    }
};

核心原理：

  • 设置断点时保存原始字节，并替换为0xCC(INT3指令)
  • 触发断点时恢复原始字节，并将EIP回退一个字节
  • 通过异常处理来捕获INT3中断实现断点功能

这就是最基本的软件断点实现方式。

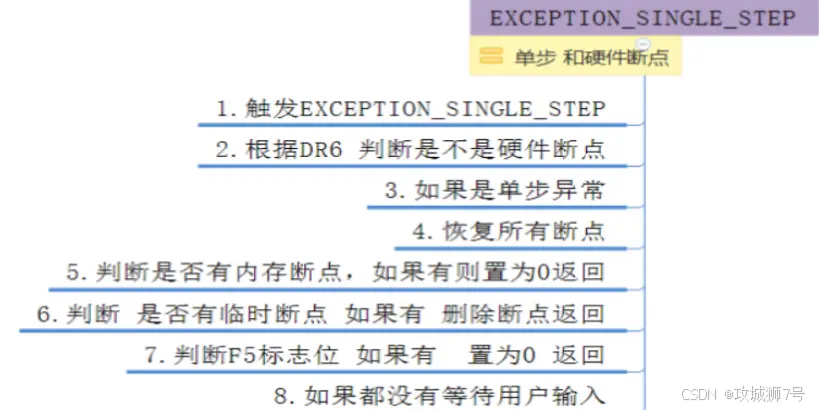

2. 单步和硬件断点

单步和硬件断点的实现如下：

单步执行(TF断点)：

class BPTF : public BPObject {
    bool Install() {
        // 设置EFLAGS的TF位(Trap Flag)
        CONTEXT ct = { CONTEXT_CONTROL };
        m_dbgObj.GetRegInfo(ct);
        PEFLAGS pEflags = (PEFLAGS)&ct.EFlags;
        pEflags->TF = 1;  // 设置陷阱标志
        return m_dbgObj.SetRegInfo(ct);
    }
};

硬件断点：

class BPHard : public BPObject {
    bool Install() {
        CONTEXT ct = { CONTEXT_DEBUG_REGISTERS };
        // 设置调试寄存器
        // DR0-DR3: 存储断点地址
        // DR7: 控制断点类型(执行/读/写)和长度
        if(ct.Dr0 == 0) {
            ct.Dr0 = m_uAddress;  // 断点地址
            pDbgReg7->L0 = 1;     // 启用断点
            pDbgReg7->RW0 = m_eType;  // 断点类型
            pDbgReg7->LEN0 = m_uLen;  // 断点长度
        }
        return m_dbgObj.SetRegInfo(ct);
    }
};

主要特点：

  • 单步：通过设置EFLAGS的TF位，每执行一条指令就触发异常
  • 硬件断点：利用CPU的调试寄存器(DR0-DR7)，支持执行/读/写断点，最多4个

优势：

  • 单步：不修改代码，适合追踪执行流程
  • 硬件断点：不修改内存，适合监控内存访问，且数量有限

这两种断点都是通过CPU提供的硬件功能来实现的，比软件断点更特殊。

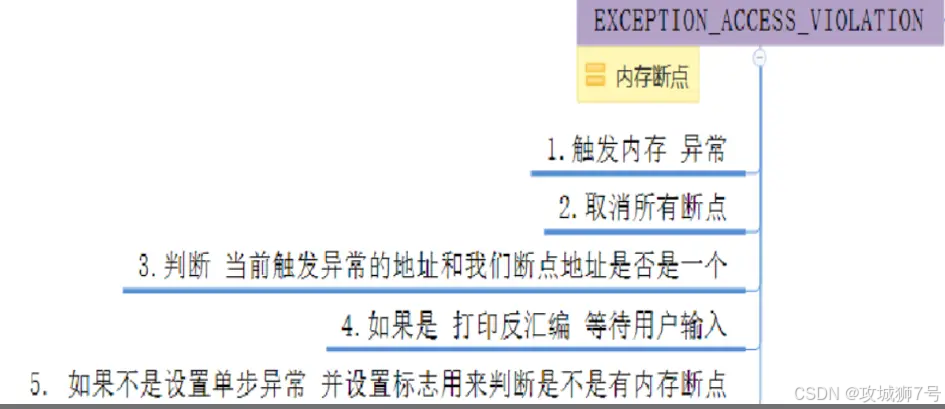

4. 内存访问断点

内存访问断点的大致实现如下：

class BPAcc : public BPObject {
    E_BPType m_eType;    // 断点类型(读/写/执行)
    uint m_uLen;         // 监视长度
    DWORD m_oldProtect;  // 原始页面属性

    bool Install() {
        // 1. 修改内存页属性，触发访问异常
        VirtualProtectEx(m_dbgObj.m_hCurrProcess,
            (LPVOID)m_uAddress,
            m_uLen,
            PAGE_GUARD,  // 设置为Guard页
            &m_oldProtect);
        return true;
    }

    bool Remove() {
        // 恢复原始页面属性
        VirtualProtectEx(m_dbgObj.m_hCurrProcess,
            (LPVOID)m_uAddress,
            m_uLen,
            m_oldProtect,
            &dwOldProtect);
        return true;
    }

    bool IsHit() {
        // 根据异常信息判断访问类型(读/写/执行)
        switch(m_eType) {
            case breakpointType_acc_r:  // 读断点
            case breakpointType_acc_w:  // 写断点
            case breakpointType_acc_e:  // 执行断点
        }
    }
};

核心原理：

  • 通过修改内存页属性(PAGE_GUARD)来监控内存访问
  • 当目标地址被访问时触发异常
  • 在异常处理中判断访问类型(读/写/执行)
  • 支持设置监视范围的长度

这种方式可以监控较大范围的内存访问，但会影响性能。


（二）断点管理与界面交互

断点管理：

  • 通过BreakpointEngine类管理断点列表，支持软件断点(INT3)、硬件断点(DR)、内存断点和TF单步断点
  • 软件断点通过替换指令为0xCC实现，硬件断点使用调试寄存器，内存断点修改页面属性
  • 每个断点都继承自BPObject基类，实现Install()、Remove()等统一接口

界面交互：

  • 使用命令行方式接收用户输入，如'b'设置断点，'l'显示断点列表，'g'运行等
  • 通过DbgUi类处理显示格式化，包括断点位置高亮、寄存器变化显示等
  • 使用Windows控制台API实现颜色显示和布局排版

核心代码示例：

// 断点管理
BPObject* AddBreakPoint(uaddr uAddress, E_BPType eType);
bool DeleteBreakpoint(uint uIndex);

// 界面交互
void showBreakPointList();
void showReg(const CONTEXT& ct);

        本质是将断点管理功能与命令行界面结合，提供友好的调试体验。

四、高级功能

（1）条件断点功能:

  • 实现在 BPObject 类中,通过 SetCondition() 和 IsHit() 方法支持条件断点
  • 使用 Expression 类来解析和计算条件表达式
  • 断点类型包括:
    - 软件断点 (BPSoft): 通过写入 INT3 指令(0xCC)实现
    - 硬件断点 (BPHard): 利用调试寄存器实现
    - 内存访问断点 (BPAcc): 监控内存访问
    - 单步执行断点 (BPTF): 利用 TF 标志实现

（2）反反调试技术:

  • 在 HidePEB.h 中实现了隐藏 PEB 调试标志:
    - 修改 BeingDebugged 字段为 0
    - 清除 NtGlobalFlag 标志
  • 在 DbgObject 类中实现了 API Hook:
    - 通过 HOOKObject 和 HOOKEngine 类管理 Hook
    - 可以 Hook 关键 API 如 IsDebuggerPresent
    - 支持保存和恢复原始函数数据

（3）插件支持:

  • 在 AddPlugin.h 中实现了插件系统:
    - 定义了插件结构体 PLUGIN_T,包含:
    - 插件名称
    - DLL 实例句柄
    - 插件函数指针
    - 通过 g_pv 结构体管理插件列表
    - load_plugin() 函数用于加载插件:
    - 加载插件 DLL
    - 获取插件导出函数
    - 添加到插件列表
  • 插件接口:
    - 插件需要导出 funTest 函数
    - 可以通过 .load <dll name> 命令动态加载插件
    - 支持最多 50 个插件同时加载
五、附加功能

（1）导入导出表解析：完整实现，支持32位和64位PE文件

（2）符号解析：通过dbghelp.dll实现，支持符号加载和解析

（3）源码调试：有基础实现，但可能功能不够完整

（4）DUMP功能：支持内存dump和文件导出

（5）其他功能：
- 断点管理：完整支持
- 堆栈显示：基本实现
- 代码高亮：支持控制台颜色显示

六、开发环境与实现概要

6.1 环境配置

        - 操作系统：Windows 10（64位），支持x86和x64架构调试。
- 开发工具：Visual Studio 2015或以上，使用C++语言结合Windows SDK开发。

6.2 界面设计

        采用dos窗口显示

6.3 实现概要

        这是一个基于Windows平台的用户态调试器，使用C++开发，实现了调试器的核心功能，包括断点管理、内存操作、符号解析等功能。

核心功能模块

（1）调试引擎核心 (DbgEngine类)

  • 进程调试控制：创建/附加进程
  • 调试事件处理循环
  • 异常处理机制
  • 调试会话管理

（2）断点系统 (BreakpointEngine类)

实现了四种类型的断点：

  1. 软件断点(BPSoft)
    - 使用INT3指令(0xCC)实现
    - 通过替换目标地址的指令字节实现

  2. 硬件断点(BPHard)
    - 利用CPU的调试寄存器(DR0-DR7)
    - 支持执行、读写断点

  3. 内存访问断点(BPAcc)
    - 通过修改内存页属性实现
    - 支持读/写/执行权限控制

  4. 单步执行断点(BPTF)
    - 利用EFLAGS寄存器的TF位
    - 实现指令级单步执行

（3）符号处理系统

  • 使用dbghelp.dll提供的功能
  • 支持调试符号的加载和解析
  • 提供符号信息查询
  • 支持调用栈回溯

（4）反汇编系统

结合使用三个重要的外部库：

  1. BeaEngine 4.1
    - x86/x64指令反汇编
    - 支持多种指令集

  2. dbghelp.dll
    - 调试符号处理
    - PE文件分析
    - 调用栈分析

  3. XEDParse.dll
    - 指令编码/解码
    - 汇编指令解析
    - 机器码生成

6.4 技术特点

（1）系统架构

  • 采用面向对象设计
  • 模块化结构清晰
  • 良好的继承和多态设计

（2）关键技术

1. Windows调试API的使用

        - CreateProcess/DebugActiveProcess
- WaitForDebugEvent
- ReadProcessMemory/WriteProcessMemory
- VirtualProtectEx
- GetThreadContext/SetThreadContext

2. 断点实现技术
- 指令修改(软件断点)
- 调试寄存器配置(硬件断点)
- 内存属性控制(内存断点)
- 标志位设置(单步执行)

（3）高级功能

        - 条件断点支持
- 一次性断点
- 多种断点类型
- 表达式计算器
- 反汇编显示
- 内存/寄存器操作

6.5 项目特色

        - 完整性：实现了调试器的所有核心功能
- 可扩展性：模块化设计便于功能扩展
- 稳定性：包含异常处理和错误恢复机制
- 实用性：支持多种调试场景和需求

6.6 技术依赖

        - Windows SDK
- BeaEngine 4.1 (反汇编引擎)
- dbghelp.dll (调试符号支持)
- XEDParse.dll (指令解析)

七、项目展示及完整代码参考

（一）功能截图说明

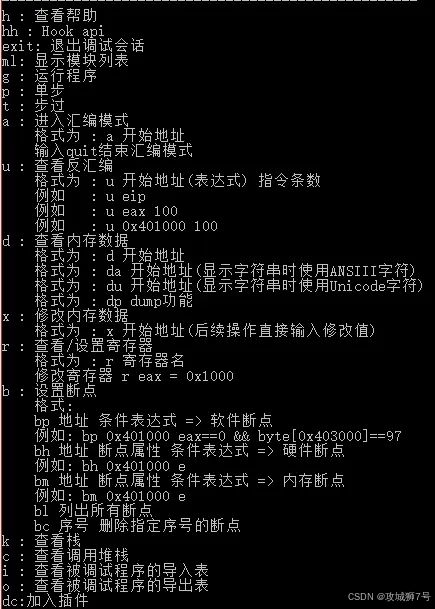

- 功能菜单：（如图1所示）。


图1

- 单步运行：（如图2所示）。


图2

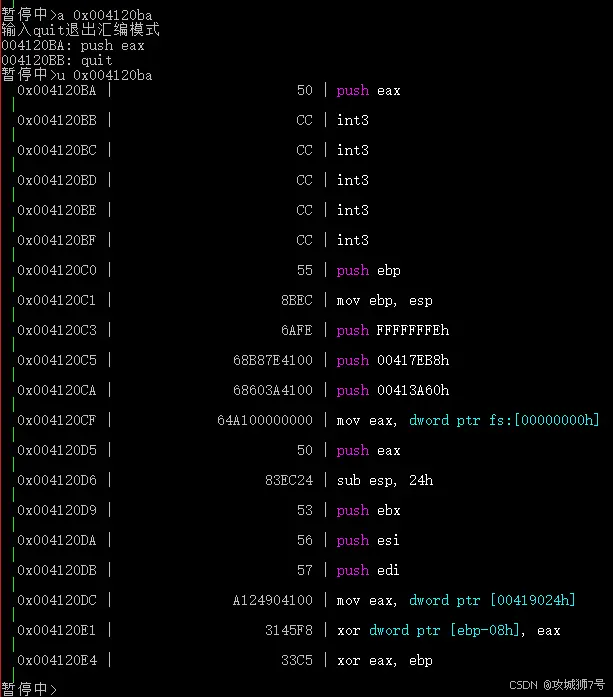

- 查看及修改汇编（如图3所示）。


图3

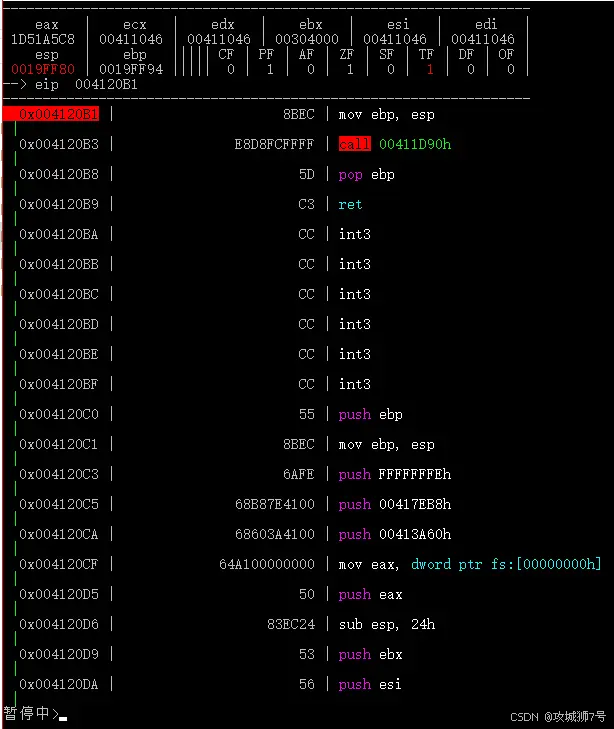

- 查看及修改寄存器（如图4所示）。


图4

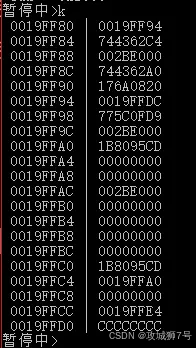

- 查看栈（如图5所示）


图5

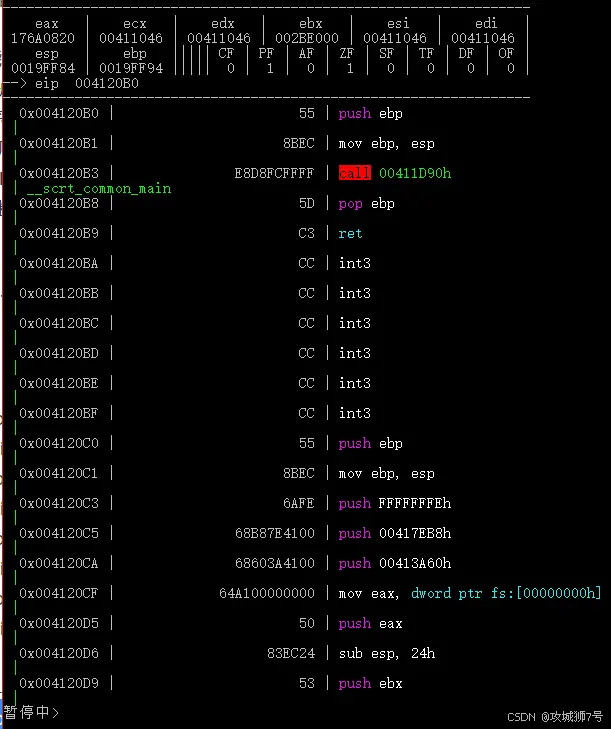

- 断点标记：用红色标记断点位置（如图6所示）。


图6

（二）完整代码参考
https://download.csdn.net/download/linshantang/90530517

八、总结

        本文介绍的调试器通过Windows API和C/C++语言实现了完整的调试功能链，从基础的进程控制到高级的反反调试和插件机制，覆盖了开发者在调试过程中的核心需求。其设计思路和实现方法不仅适用于Windows平台，也为其他操作系统的调试工具开发提供了参考。

这个调试器项目主要收获：

  1. Windows调试器的核心实现原理，包括断点机制、进程控制和内存操作
  2. 反调试对抗技术，如PEB结构修改和API Hook的实现
  3. 良好的软件架构设计，展示了如何构建可扩展的模块化系统
  4. Windows系统底层知识，包括汇编、PE文件格式和系统API的使用

​
