在Yolov4、Yolov5刚出来时，大白就写过关于Yolov3、Yolov4、Yolov5的文章，并且做了一些讲解的视频，反响都还不错。
而从 2015年的Yolov1 ， 2016年Yolov2 ， 2018年的Yolov3 ，再到 2020年的Yolov4、Yolov5 ，Yolo系列也在不断的进化发展。
就在大家质疑，Yolo如何进一步改进时，旷视科技发表了 研究改进的Yolox算法 。
大白对于Yolox文章和相关的代码，进行了学习，发现有很多改进的方式。
比如 Decoupled Head、SimOTA等方式 ，效果还是非常不错的，很值得借鉴。
但因为很难 直接可视化的学习 ，了解Yolox和之前Yolo相关算法的区别。
因此本文，大白对 Yolox的一些细节 ，和之前的Yolov3、Yolov4、Yolov5算法对比，进行 深入浅出的分析讲解 ，和大家一些探讨学习。
文章目录
1 Yolov3&Yolov4&Yolov5相关资料
1.1 Yolov3相关资料
1.2 Yolov4相关资料
1.3 Yolov5相关资料
2 Yolox相关基础知识点
2.1 Yolox的论文及代码
2.2. Yolox个版本网络结构图
2.2.1 Netron工具
2.2.2 各个Yolox的onnx文件
2.2.3 各个Yolox网络结构图
3 Yolox核心知识点
3.1 Yolov3&Yolov4&Yolov5网络结构图
3.2 Yolox基础知识点
3.2.1 基准模型：Yolov3_spp
3.2.2 Yolox-Darknet53
3.2.3 Yolox-s、l、m、x系列
3.2.4 轻量级网络研究
4 深入浅出Yolox之自有数据集训练

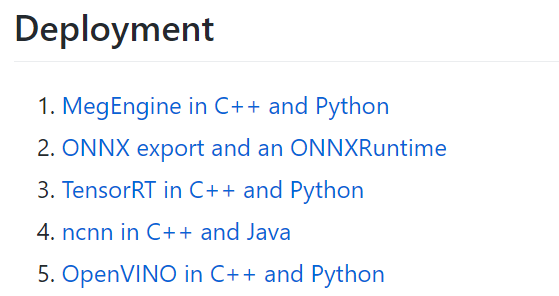

5 不同的落地模型部署方式
6 后续更新ing
7 相关推荐：数据集分类下载
1 Yolov3&Yolov4&Yolov5相关资料
在了解Yolox之前，我们首先要对之前的一些Yolo算法，比如 Yolov3、Yolov4、Yolov5 进行了解。
因为Yolox很多的网络结构，都是在其基础上，延伸而来的。
比如Yolox-Darknet53，就是在Yolov3的基础上进行的改进。
而 Yolox-s 、 Yolox-l 等网络，就是在 Yolov5-s 、 Yolov5-l 等网络的基础上，进行的改进。
所以大白将之前整理的，Yolo相关文章和视频，进行汇总。有需要的同学，可以先进行了解。
① Yolov3相关资料
【视频】：深入浅出Yolov3（上）、深入浅出Yolov3（下）
② Yolov4相关资料
【视频】：深入浅出Yolov4（上）、深入浅出Yolov4（下）
【文章】：《深入浅出Yolo系列之Yolov3&4核心基础知识完整讲解》
③ Yolov5相关资料
【文章】：《深入浅出Yolo系列之Yolov5核心基础知识完整讲解》
④ Yolox相关资料
注意：因无法直接放文章或视频外链，可点击最下方，阅读原文进行查看。
2 Yolox相关基础知识点
2.1 Yolox的论文及代码
Yolox论文名：《YOLOX: Exceeding YOLO Series in 2021》
Yolox论文地址：https://arxiv.org/abs/2107.08430
Yolox代码地址： https://github.com/Megvii-BaseDetection/YOLOX
2.2 Yolox各版本网络结构图
想学习一个算法，最好从 直观图示的角度 ，进行了解。
如果纯粹从代码上进行查看，很可能会一头雾水。

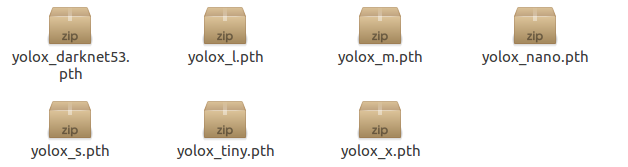

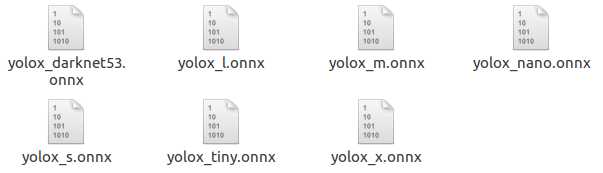

而且Yolox的各种网络结构也很多，比如下面的各个网络结构权重文件。
因此可以采用，将 各个模型文件转换成onnx格式 ，再用 netron工具打开的方式， 对网络结构进行可视化学习。
注意： 以上所有模型，可点击最下方， 阅读原文 ，查看下载。
2.2.1 Netron工具
如果有同学对netron工具还不是很熟悉，这里还是放上netron工具安装的详细流程。
可以移步大白的另一篇文章： 《网络可视化工具netron详细安装流程》。
https://blog.csdn.net/nan355655600/article/details/106245563
2.2.2 各个Yolox的onnx文件
各个onnx文件，可以采用代码中的，tools/export_onnx.py脚本，进行转换。

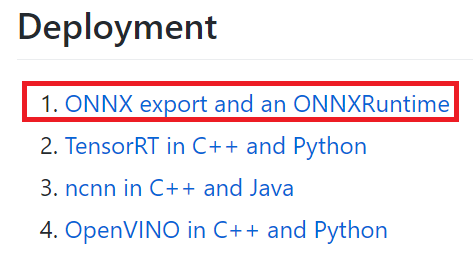

此外，官方代码中的这个版块，已经转换好了各个版本的onnx，也可以直接下载使用。
2.2.3 各个Yolox网络结构图
不过考虑到，有些同学可能不方便，使用netron查看。
因此，大白也上传了使用netron打开的， 每个网络结构图的图片 ，也可以直接 查看。
（1）Yolox-Nano
Yolox-Nano是Yolox系列最小的结构，网络参数只有0.91M。
此处放上netron打开的，Yolox-Nano网络结构可视图 的地址，点击 查看
。
https://blog.csdn.net/nan355655600/article/details/119329864
（2）Yolox-Tiny
此处放上Yolox-Tiny网络结构可视图 的地址，点击 查看
。
https://blog.csdn.net/nan355655600/article/details/119329848
（3）Yolox-Darknet53
Yolox-Darknet53是在Yolov3的基础上，进行的改进，也是后面主要介绍的网络结构。
此处放上Yolox-Darknet53网络结构可视图 的地址，点击 查看
。
https://blog.csdn.net/nan355655600/article/details/119329834
（4）Yolox-s
Yolox-s是在Yolov5-s的基础上，进行的改进，也是后面主要介绍的网络结构。
此处放上Yolox-s网络结构可视图 的地址，点击 查看
。
https://blog.csdn.net/nan355655600/article/details/119329727
（5）Yolox-m
此处放上Yolox-m网络结构可视图 的地址，点击 查看
。
https://blog.csdn.net/nan355655600/article/details/119329801
（6）Yolox-l
此处放上Yolox-l网络结构可视图 的地址，点击 查看 。
https://blog.csdn.net/nan355655600/article/details/119329801
（7）Yolox-x
此处放上Yolox-x网络结构可视图的地址，点击 查看 。
https://blog.csdn.net/nan355655600/article/details/119329818
3 Yolox核心知识点
3.1 Yolov3&Yolov4&Yolov5网络结构图
在学习Yolox之前，我们先了解一下 Yolov3、Yolov4、Yolov5 的网络结构图，而后面的Yolox网络，都是在此基础上延伸而来的。

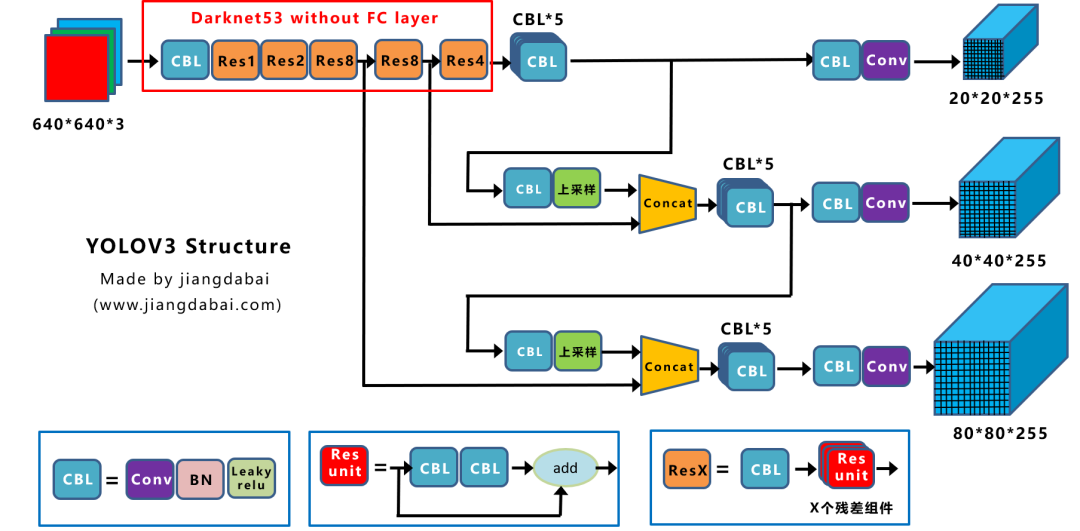

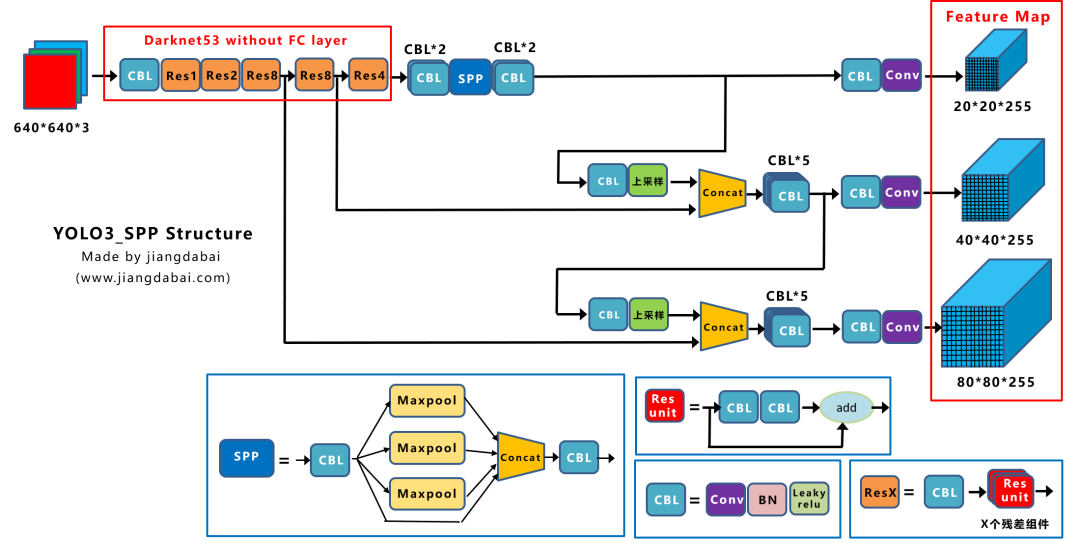

① Yolov3网络结构图
Yolov3是在2018年提出，也是工业界使用非常广泛的目标检测算法。
不过在Yolox系列中的，Yolox-Darknet53模型，采用的Baseline基准网络，采用的并不是 Yolov3版本 ，而是改进后的 Yolov3_spp版本。
而Yolov3和Yolov3_spp的不同点在于，Yolov3的主干网络后面， 添加了spp组件 ，这里需要注意。

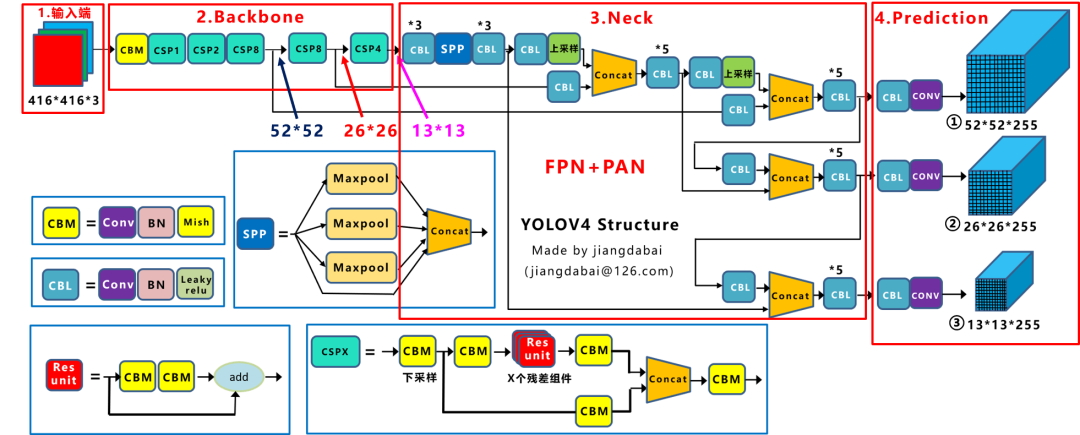

② Yolov4网络结构图
上图是DarknetAB大神，在2020年提出的Yolov4算法。
在此算法中，网络的很多地方，都进行了改进。
比如 输入端： 采用Mosaic数据增强；
Backbone： 采用了CSPDarknet53、Mish激活函数、Dropblock等方式；
Neck： 采用了SPP（按照DarknetAB的设定）、FPN+PAN结构；
输出端： 采用CIOU_Loss、DIOU_Nms操作。
因此可以看出，Yolov4对Yolov3的各个部分，都进行了很多的整合创新。
关于Yolov4，如果有不清楚的，可以参照大白之前写的 《深入浅出Yolo系列之Yolov3&Yolov4核心基础知识完整讲解》 ，写的比较详细。

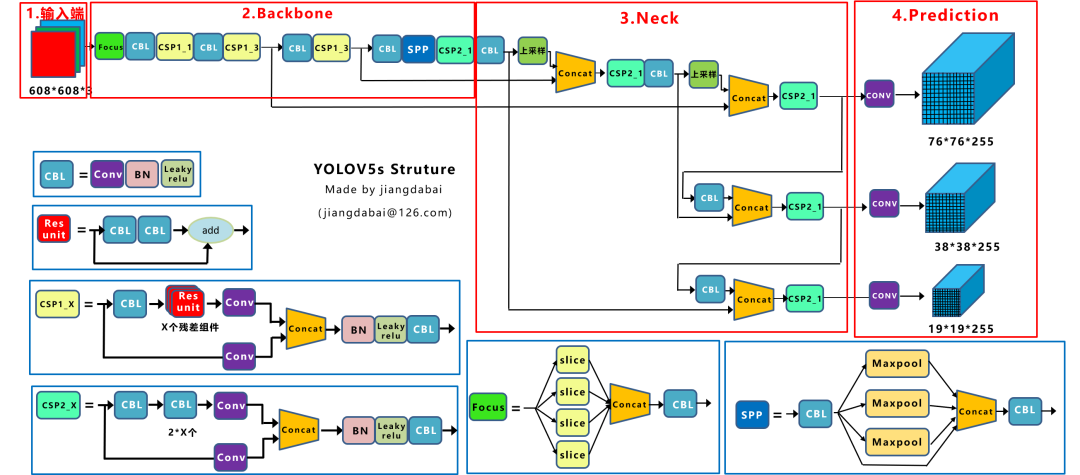

③ Yolov5网络结构图
而在Yolov5网络中，和Yolov4不同，最大的创新点在于，作者将网络结构，做成了可选择配置的方式。
比如主干网络结构，根据各个网络的宽度、高度不同，可以分为 Yolov5s、Yolov5l、Yolov5s、Yolo5x等版本。
这种转变，在目标检测领域，引领了一股网络拆分的热潮。
本文的Yolox算法，也从这个角度出发，将Yolox模型，变为多种可选配的网络，比如标准网络结构和轻量级网络结构。
（1）标准网络结构： Yolox-s、Yolox-m、Yolox-l、Yolox-x、Yolox-Darknet53。
（2）轻量级网络结构： Yolox-Nano、Yolox-Tiny。
在实际的项目中，大家可以根据不同项目需求，进行挑选使用。
3.2 Yolox基础知识点
从上面的描述中，我们可以知道 Yolox整体的改进思路：
（1）基准模型：Yolov3_spp
选择Yolov3_spp结构，并添加一些常用的改进方式，作为 Yolov3 baseline 基准模型；
（2）Yolox-Darknet53
对Yolov3 baseline基准模型，添加各种trick，比如Decoupled Head、SimOTA等，得到 Yolox-Darknet53 版本 ；
（3）Yolox-s、Yolox-m、Yolox-l、Yolox-x系列

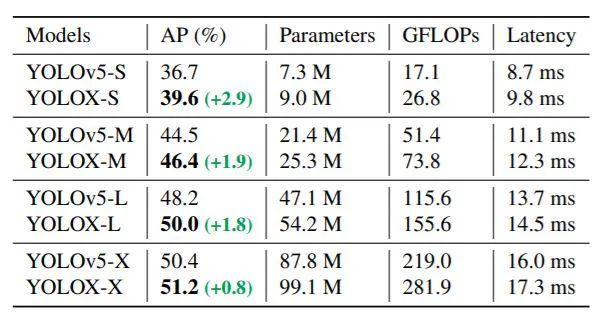

对Yolov5的四个版本，采用这些有效的trick，逐一进行改进，得到 Yolox-s、Yolox-m、Yolox-l、Yolox-x四个版本；
（4）轻量级网络

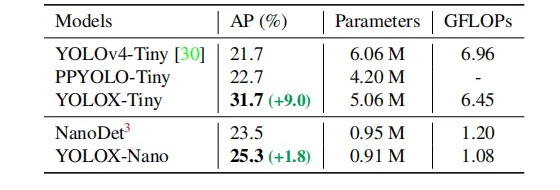

设计了 Yolox-Nano、Yolox-Tiny轻量级网络 ，并测试了一些trick的适用性；
总体来说，论文中做了很多的工作，下面和大家一起，从以上的角度，对Yolox算法的网络结构，以及各个创新点进行讲解。
3.2.1 基准模型：Yolov3_spp
在设计算法时，为了对比改进trick的好坏，常常需要选择 基准的模型算法。
而在选择Yolox的基准模型时，作者考虑到：
Yolov4和Yolov5系列，从基于锚框的算法角度来说， 可能有一些过度优化 ，因此最终选择了Yolov3系列。
不过也并没有直接选择Yolov3系列中，标准的Yolov3算法，而是选择添加了spp组件，进而性能更优的 Yolov3_spp版本。
以下是论文中的解释：
Considering YOLOv4 and YOLOv5 may be a little over-optimized for the anchor-based pipeline, we choose YOLOv3 [25] as our start point (we set YOLOv3-SPP as the default YOLOv3)。

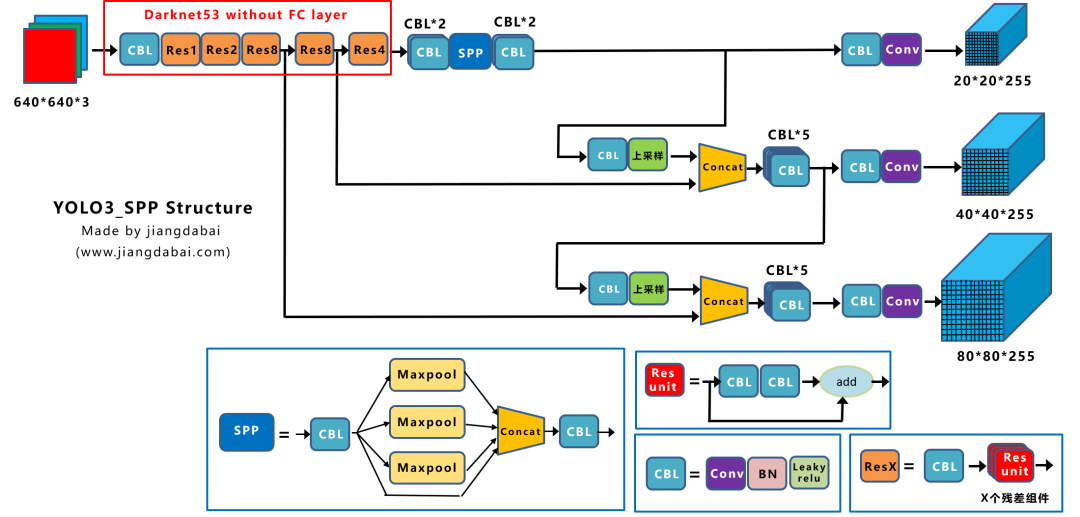

为了便于大家理解，大白在前面Yolov3结构图的基础上，添加上spp组件，变为下图所示的 Yolov3_spp网络。
大家可以看到，主干网络Backbone后面，增加了一个SPP组件。
当然在此基础上， 对网络训练过程中的很多地方，都进行了改进 ，比如：
（1）添加了EMA权值更新、Cosine学习率机制等训练技巧
（2）使用IOU损失函数训练reg分支，BCE损失函数训练cls与obj分支
（3）添加了RandomHorizontalFlip、ColorJitter以及多尺度数据增广，移除了RandomResizedCrop。

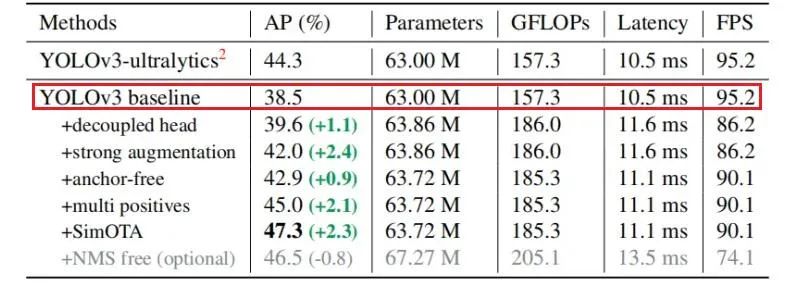

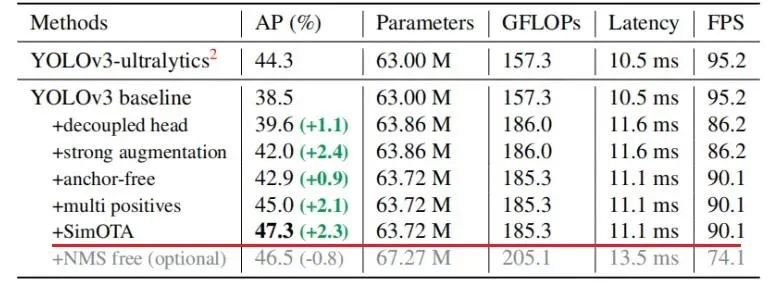

在此基础上，Yolov3_spp的AP值达到38.5，即下图中的Yolov3 baseline。
不过在对上图研究时， 有一点点小疑惑 ：

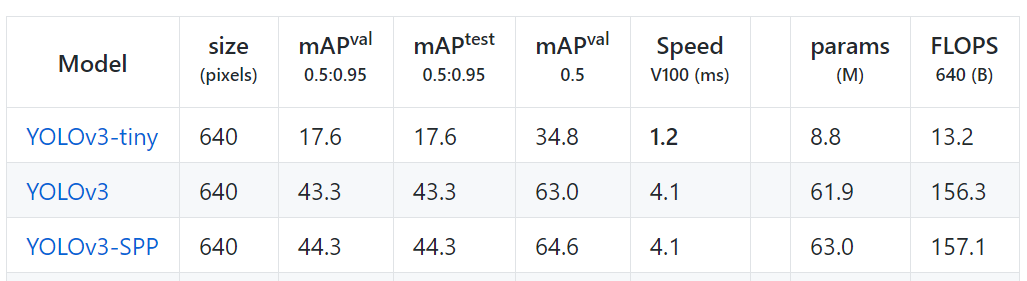

YOLOv3_ultralytics的AP值为44.3，论文中引用时，说是目前Yolov3_spp算法中，精度最好的版本。（ the current best practice of YOLOv3）。
接着对此代码进行查看，发现正如论文中所说，增加了很多trick的Yolov3_spp版本，AP值为44.3。
而Yolox的基准模型，是最原始的Yolov3_spp版本，经过一系列的改进后， AP值达到38.5。
在此基础上，又增加了Strong augmentation、Decoupled head、anchor-free、multi positives、SimOTA，等5种trick，最终达到了AP47.3。
但存在疑惑的是？
如果直接采用YOLOv3_ultralytics的Yolov3_spp版本，再增加上面的4种trick（除掉strong augmentation，因为代码中已经改进了）， 是否会有更好的AP提升？
3.2.2 Yolox-Darknet53

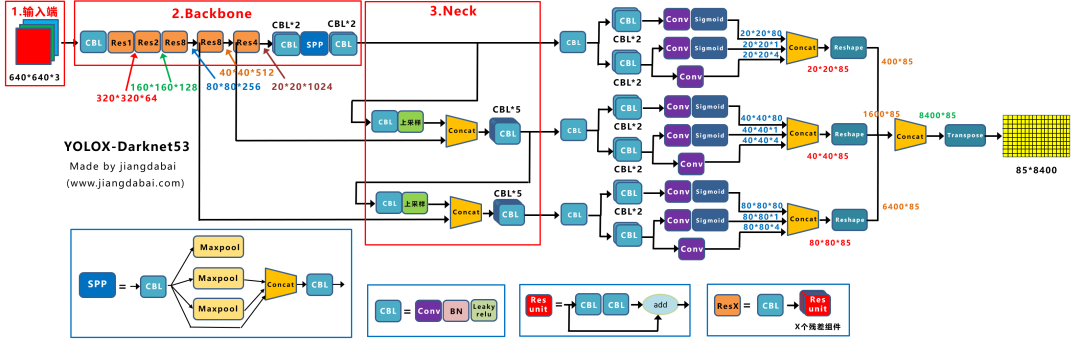

我们在前面知道，当得到Yolov3 baseline后，作者又添加了一系列的trick，最终改进为Yolox-Darknet53 网络结构 。

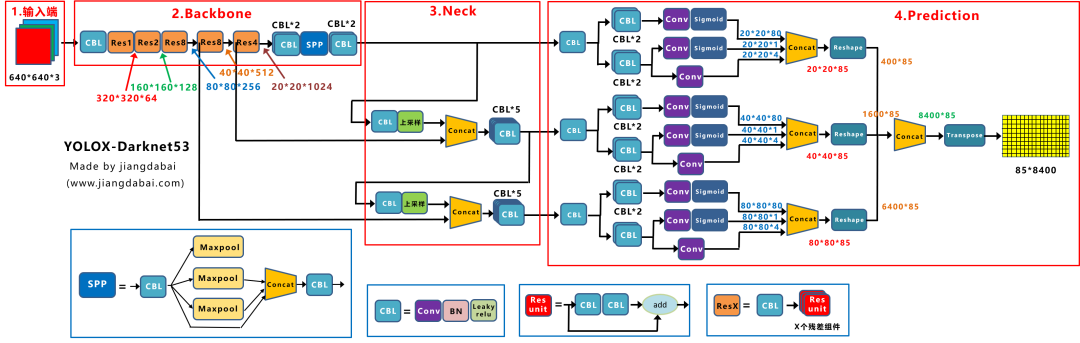

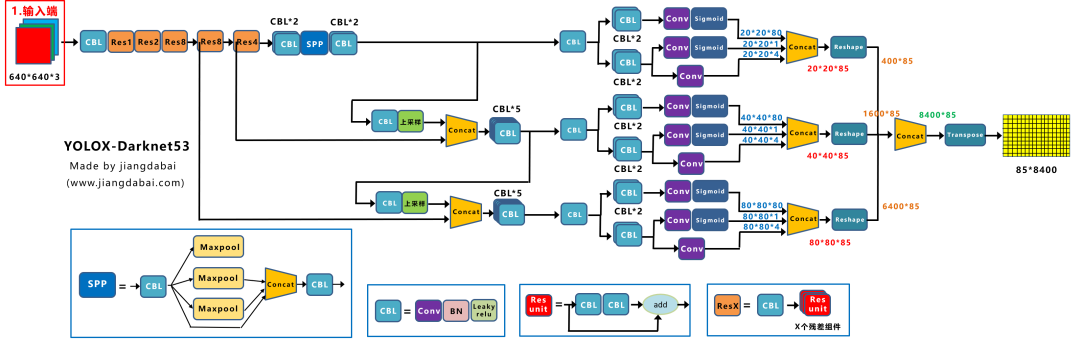

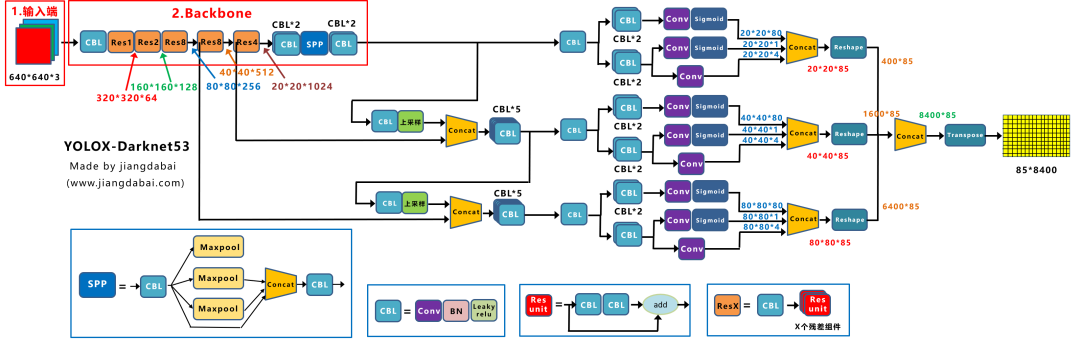

上图即是Yolox-Darknet53网络结构图。
为了便于分析改进点，我们对Yolox-Darknet53网络结构进行拆分，变为四个板块：
① 输入端： Strong augmentation数据增强
② BackBone主干网络： 主干网络没有什么变化，还是Darknet53。
③ Neck： 没有什么变化，Yolov3 baseline的Neck层还是FPN结构。
④ Prediction： Decoupled Head、End-to-End YOLO、Anchor-free、Multi positives。
在经过一系列的改进后，Yolox-Darknet53最终达到 AP47.3的效果。
下面我们对于Yolox-Darknet53的 输入端、Backbone、Neck、Prediction 四个部分，进行详解的拆解。
3.2.2.1 输入端
（1）Strong augmentation
在网络的输入端，Yolox主要采用了 Mosaic、Mixup两种数据增强方法。
而采用了这两种数据增强，直接将Yolov3 baseline，提升了2.4个百分点。
① Mosaic数据增强
Mosaic增强的方式，是U版YOLOv3引入的一种非常有效的增强策略。
而且在Yolov4、Yolov5算法中，也得到了广泛的应用。
通过 随机缩放 、 随机裁剪 、 随机排布 的方式进行拼接，对于 小目标 的检测效果提升，还是很不错的。
Mosaic数据增强 的内容，在之前
《深入浅出Yolo系列之Yolov3&Yolov4核心基础知识完整讲解》 文章中写的很详细，详情可以查看之前的内容。

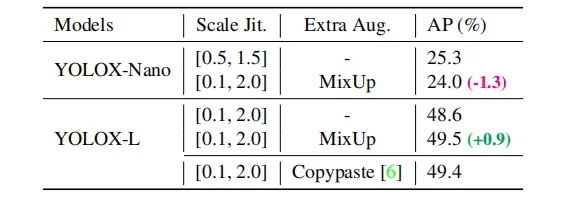

② MixUp数据增强
MixUp是在Mosaic基础上，增加的一种 额外的增强策略。
主要来源于2017年，顶会ICLR的一篇论文 《mixup: Beyond Empirical Risk Minimization》。
当时主要应用在 图像分类任务中 ，可以在几乎无额外计算开销的情况下， 稳定提升1个百分点的分类精度。
而在Yolox中，则也应用到目标检测中，代码在yolox/datasets/mosaicdetection.py这个文件中。

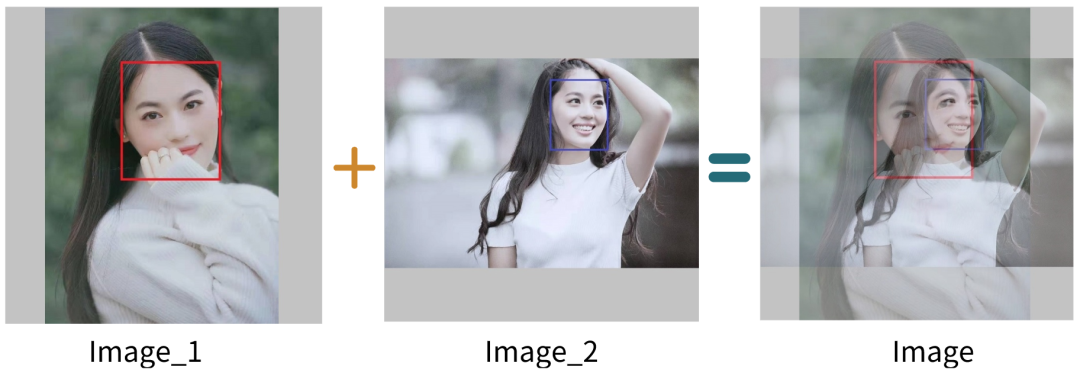

其实方式很简单，比如我们在做 人脸检测的任务 。
先读取一张图片，图像两侧填充，缩放到640*640大小，即Image_1，人脸检测框为红色框。
再随机选取一张图片，图像上下填充，也缩放到640*640大小，即Image_2，人脸检测框为蓝色框。
然后设置一个融合系数，比如上图中，设置为0.5，将Image_1和Image_2，加权融合，最终得到右面的Image。
从右图可以看出， 人脸的红色框和蓝色框是叠加存在的。
我们知道，在Mosaic和Mixup的基础上，Yolov3 baseline增加了 2.4个百分点 。
不过有两点需要注意：
（1）在训练的 最后15个epoch ，这两个数据增强会被关闭掉。
而在此之前，Mosaic和Mixup数据增强，都是打开的，这个细节需要注意。
（2）由于采取了更强的数据增强方式，作者在研究中发现， ImageNet预训练将毫无意义 ，因此，所有的模型，均是 从头开始训练的。
3.2.2.2 Backbone
Yolox-Darknet53的Backbone主干网络，和原本的Yolov3 baseline的主干网络都是一样的。
都是采用Darknet53的网络结构，大白在Yolov3的视频中，对于它的来源，结构，各个组件的细节，都有很清晰的讲解，如何有不了解的，可以点击最下方， 阅读原文 ，查看视频 《Yolov3相关算法的原理及实现》 。
3.2.2.3 Neck
在Neck结构中，Yolox-Darknet53和Yolov3 baseline的Neck结构，也是一样的，都是采用 FPN的结构 进行融合。

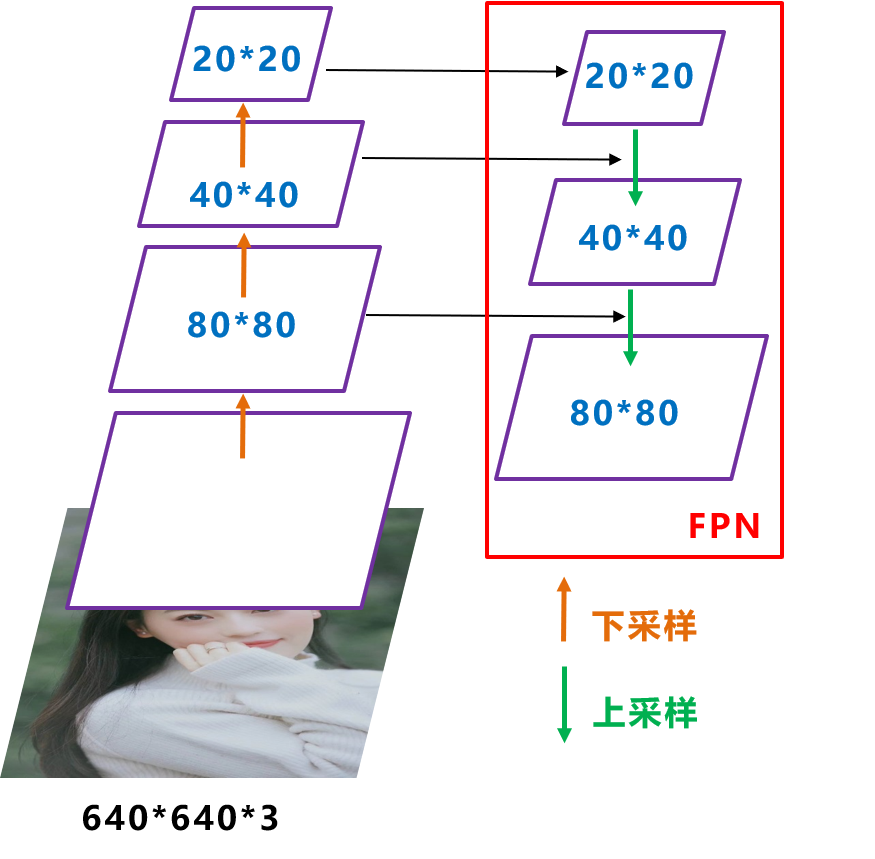

如下图所示， FPN自顶向下 ，将高层的特征信息，通过 上采样的方式进行传递融合 ，得到进行预测的特征图。
而在Yolov4、Yolov5、甚至后面讲到的Yolox-s、l等版本中，都是采用 FPN+PAN的形式 ，这里需要注意。
3.2.2.4 Prediction层
在输出层中，主要从四个方面进行讲解： Decoupled Head 、 Anchor Free 、 标签分配、Loss计算。
（1）Decoupled Head
我们先来看一下Decoupled Head，目前在很多一阶段网络中都有类似应用，比如 RetinaNet、FCOS等 。
而在Yolox中，作者增加了三个Decoupled Head，俗称“解耦头”
大白这里从两个方面对Decoupled Head进行讲解：
① 为什么使用Decoupled Head？
② Decoupled Head的细节？
从上图右面的Prediction中，我们可以看到，有三个Decoupled Head分支。
① 为什么使用Decoupled Head？
在了解原理前，我们先了解下改进的原因。为什么将原本的 Yolo head ，修改为 Decoupled Head 呢？

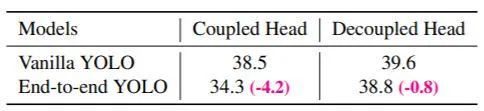

我们先看一张论文中的表格：
在前面3.2.1 基准网络中，我们知道 Yolov3 baseline的AP值为38.5。
作者想继续改进，比如输出端改进为End-to-end的方式（即无NMS的形式）。
但意外的发现，改进完之后的AP值 只有34.3 。
而在2020年12月份，旷视科技发表的《End-to-End Object Detection with Fully Convolution Network》中。
在对FCOS改进为无NMS时，在COCO上，达到了与有NMS的FCOS，相当的性能。
那这时就奇怪了， 为什么在Yolo上改进，会下降这么多？
在偶然间，作者将End-to-End中的Yolo Head，修改为Decoupled Head的方式。
惊喜的发现，End-to-end Yolo的AP值， 从34.3增加到38.8。
那End-to-end的方式有效果，Yolov3 baseline中是否也有效果呢？
然后作者又将Yolov3 baseline 中Yolo Head，也修改为Decoupled Head。
发现AP值，从 38.5 ，增加到 39.6 。
当然作者在实验中还发现，不单单是 精度上的提高 。替换为Decoupled Head后， 网络的收敛速度也加快了。
因此可以得到一个非常关键的结论：
★ 目前Yolo系列使用的检测头，表达能力可能有所欠缺，没有Decoupled Head的表达能力更好。

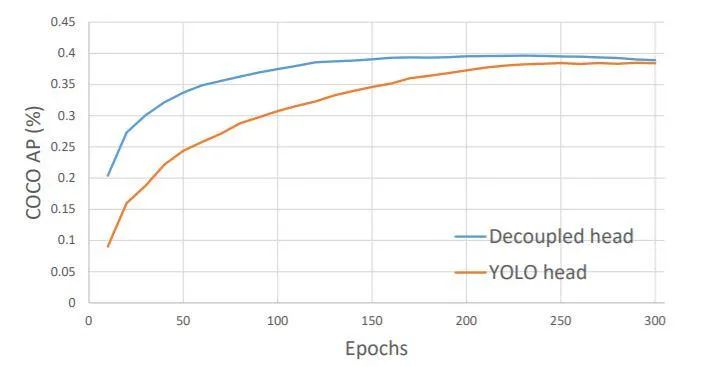

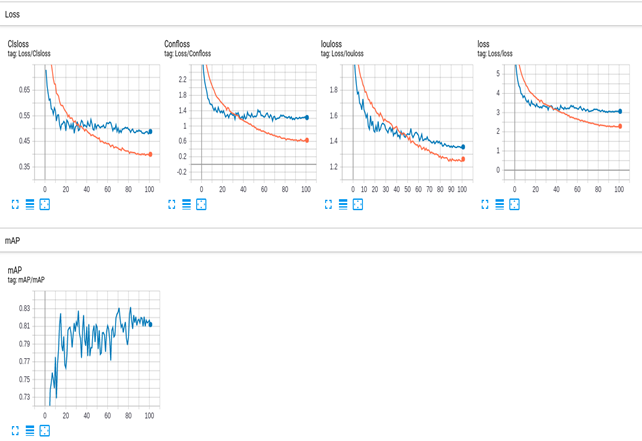

这里添加Yolo Head和Decoupled Head的对比曲线：
曲线表明：Decoupled Head的收敛速度更快，且精度更高一些。
但是需要注意的是： 将检测头解耦，会增加运算的复杂度。

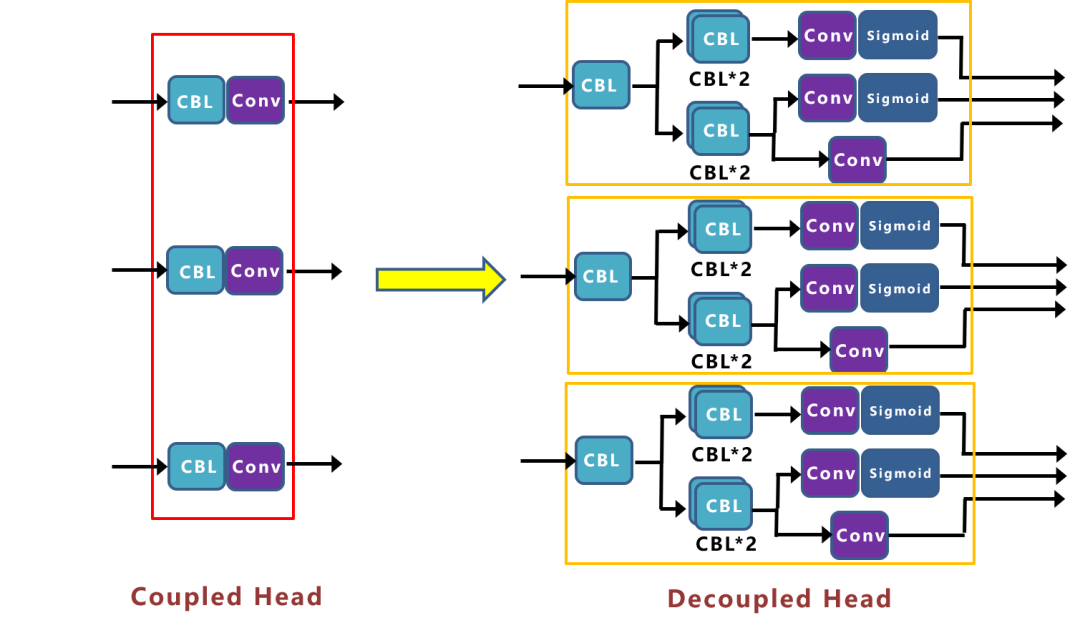

因此作者经过速度和性能上的权衡，最终使用 1个1x1 的卷积先进行降维，并在后面两个分支里，各使用了 2个3x3 卷积，最终调整到仅仅增加一点点的网络参数。
而且这里解耦后，还有一个更深层次的重要性：
Yolox的网络架构，可以和很多算法任务，进行一体化结合。
比如：
（1）YOLOX + Yolact/CondInst/SOLO ， 实现端侧的实例分割。
（2）YOLOX + 34 层输出，实现端侧人体的 17 个关键点检测。
② Decoupled Head的细节？
了解了Decoupled Head的来源，再看一下Decoupled Head的细节。

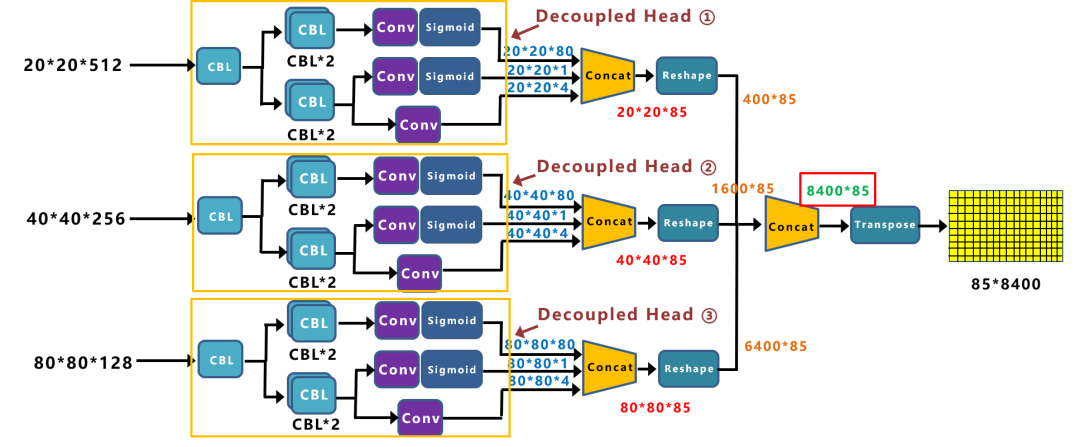

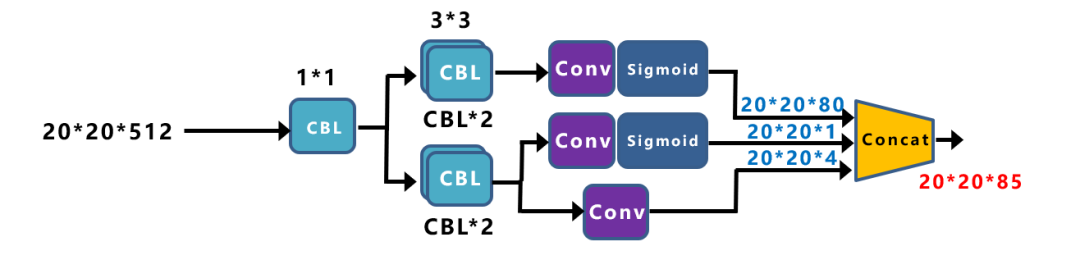

我们将Yolox-Darknet53中，Decoupled Head①提取出来，经过前面的Neck层，这里Decouple Head①输入的长宽为20*20。
从图上可以看出，Concat前总共有 三个分支 ：
（1）cls_output： 主要对目标框的类别，预测分数。因为COCO数据集总共有80个类别，且主要是N个二分类判断，因此经过Sigmoid激活函数处理后，变为202080大小。
（2）obj_output： 主要判断目标框是前景还是背景，因此经过Sigmoid处理好，变为20201大小。
（3）reg_output： 主要对目标框的坐标信息（x，y，w，h）进行预测，因此大小为20204。
最后三个output，经过Concat融合到一起，得到202085的特征信息。
当然，这只是 Decoupled Head① 的信息，再对 Decoupled Head②和③ 进行处理。
Decoupled Head②输出特征信息，并进行 Concate，得到404085特征信息。
Decoupled Head③输出特征信息，并进行 Concate，得到808085特征信息 。
再对①②③三个信息，进行Reshape操作，并进行总体的Concat，得到 8400*85的预测信息。
并经过一次Transpose，变为85*8400大小的 二维向量信息。
这里的8400， 指的是预测框的数量 ，而85是每个 预测框的信息（reg，obj，cls）。
有了预测框的信息，下面我们再了解，如何将这些预测框和标注的框，即groundtruth进行关联，从而计算Loss函数，更新网络参数呢？
（2）Anchor-free
这里就要引入Anchor的内容，目前行业内，主要有Anchor Based和Anchor Free两种方式。
在Yolov3、Yolov4、Yolov5中，通常都是采用 Anchor Based的方式 ，来提取目标框，进而和标注的groundtruth进行比对，判断两者的差距。
① Anchor Based方式
比如输入图像，经过Backbone、Neck层，最终将特征信息，传送到输出的Feature Map中。
这时，就要设置一些Anchor规则， 将预测框和标注框进行关联。
从而在训练中，计算两者的差距，即损失函数，再更新网络参数。

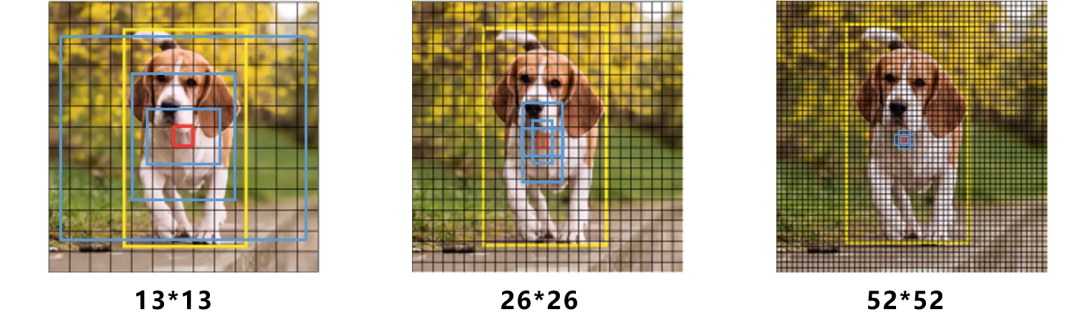

比如在下图的，最后的三个Feature Map上，基于每个单元格，都有三个不同尺寸大小的锚框。
这里为了更形象的展示，以大白Yolov3视频中，输入图像大小416*416为例。
当输入为416416时，网络最后的三个特征图大小为 1313，2626，5252。
我们可以看到，黄色框为小狗的Groundtruth，即标注框。
而蓝色的框，为 小狗中心点所在的单元格 ，所对应的锚框，每个单元格都有3个蓝框。
当采用COCO数据集，即有80个类别时。
基于每个锚框，都有x、y、w、h、obj（前景背景）、class（80个类别），共85个参数。
因此会产生3*(1313+2626+52*52）*85= 904995个预测结果。
如果将输入从416416，变为640640，最后的三个特征图大小为 2020,4040,80*80。
则会产生3*（2020+4040+80*80）*85= 2142000个预测结果。
② Anchor Free方式
而Yolox-Darknet53中，则采用Anchor Free的方式。
我们从两个方面，来对Anchor Free进行了解。
a.输出的参数量
我们先计算下，当得到包含目标框所有输出信息时， 所需要的参数量？
这里需要注意的是：
最后黄色的85*8400，不是类似于Yolov3中的Feature Map，而是特征向量。
从图中可知，当输入为 640640 时，最终输出得到的特征向量是 858400。
我们看下，和之前Anchor Based方式，预测结果数量 相差多少?
通过计算，8400*85=714000个预测结果，比基于 Anchor Based 的方式，少了2/3的参数量。
b.Anchor框信息
在前面Anchor Based中，我们知道，每个Feature map的单元格，都有3个大小不一的锚框。
那么Yolox-Darknet53就没有吗？

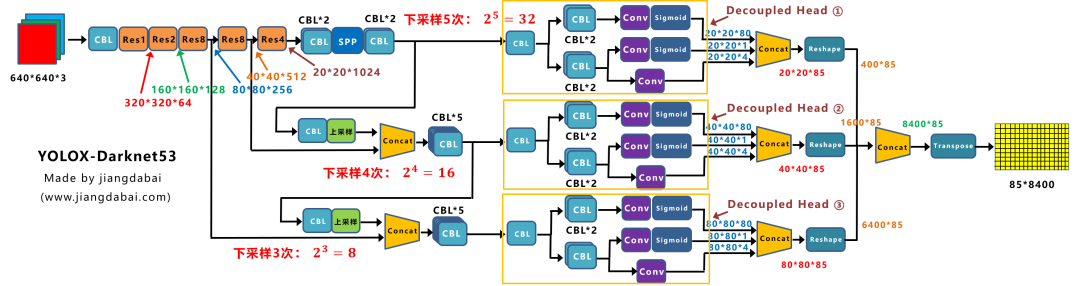

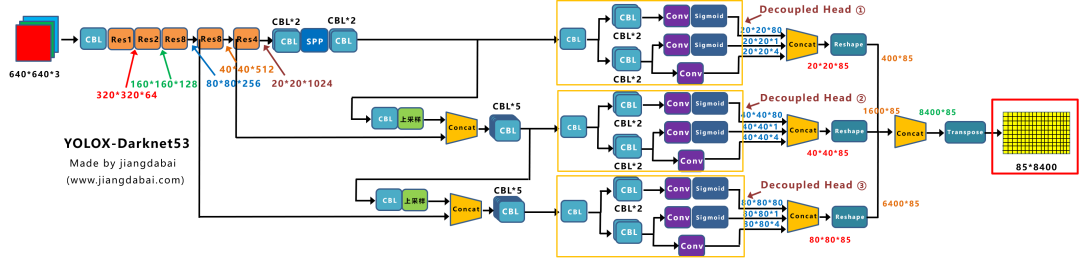

其实并不然，这里只是巧妙的，将前面Backbone中， 下采样的大小信息引入进来。
比如上图中，最上面的分支，下采样了5次， 2的5次方为32 。
并且Decoupled Head①的输出，为 202085大小。
因此如上图所示：

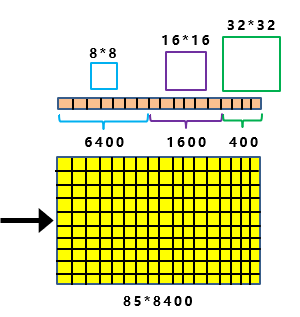

最后8400个预测框中，其中有400个框，所对应锚框的大小， 为32*32。
同样的原理，中间的分支，最后有1600个预测框，所对应锚框的大小， 为16*16。
最下面的分支，最后有6400个预测框，所对应锚框的大小， 为8*8。
当有了8400个 预测框的信息 ，每张图片也有标注的 目标框的信息。
这时的锚框， 就相当于桥梁。
这时需要做的，就是将8400个锚框，和图片上所有的目标框进行关联，挑选出 正样本锚框。
而相应的， 正样本锚框 所对应的位置，就可以将 正样本预测框 ，挑选出来。
这里采用的关联方式，就是 标签分配。
（3）标签分配
当有了8400个Anchor锚框后，这里的每一个锚框，都对应85*8400特征向量中的预测框信息。
不过需要知道，这些预测框只有 少部分是正样本，绝大多数是负样本。
那么到底哪些是正样本呢？
这里需要利用锚框和实际目标框的关系，挑选出 一部分适合的正样本锚框。
比如第3、10、15个锚框是正样本锚框，则对应到网络输出的8400个预测框中，第3、10、15个预测框，就是相应的 正样本预测框。
训练过程中，在锚框的基础上，不断的预测，然后不断的迭代，从而更新网络参数，让网络预测的越来越准。
那么在Yolox中，是 如何挑选正样本锚框的呢？
这里就涉及到两个关键点： 初步筛选 、 SimOTA。
① 初步筛选

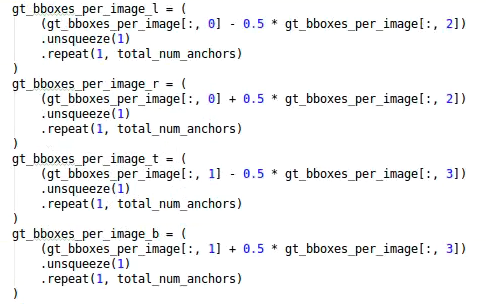

初步筛选的方式主要有两种： 根据中心点来判断 、 根据目标框来判断 ；

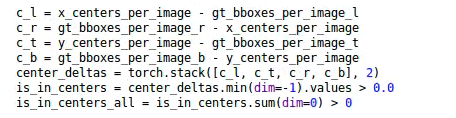

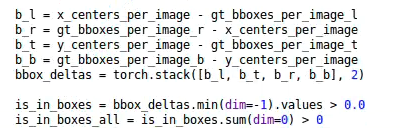

这部分的代码，在models/yolo_head.py的get_in_boxes_info函数中。

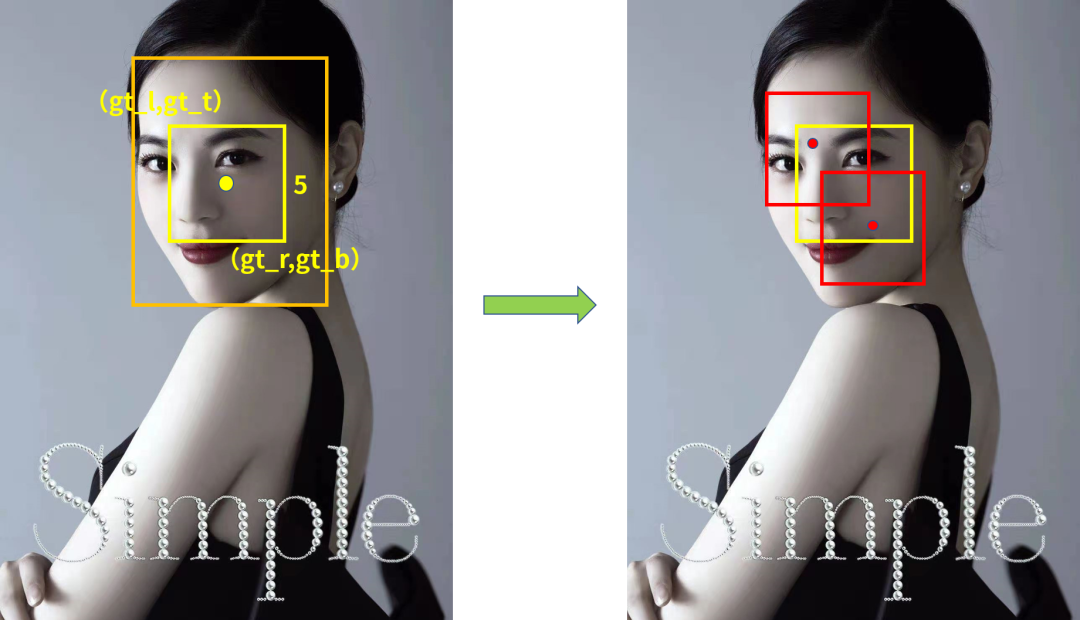

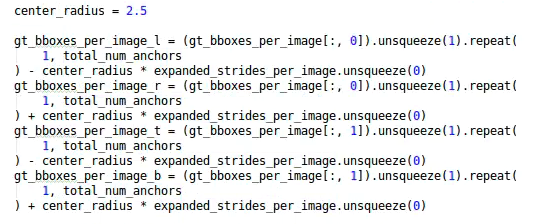

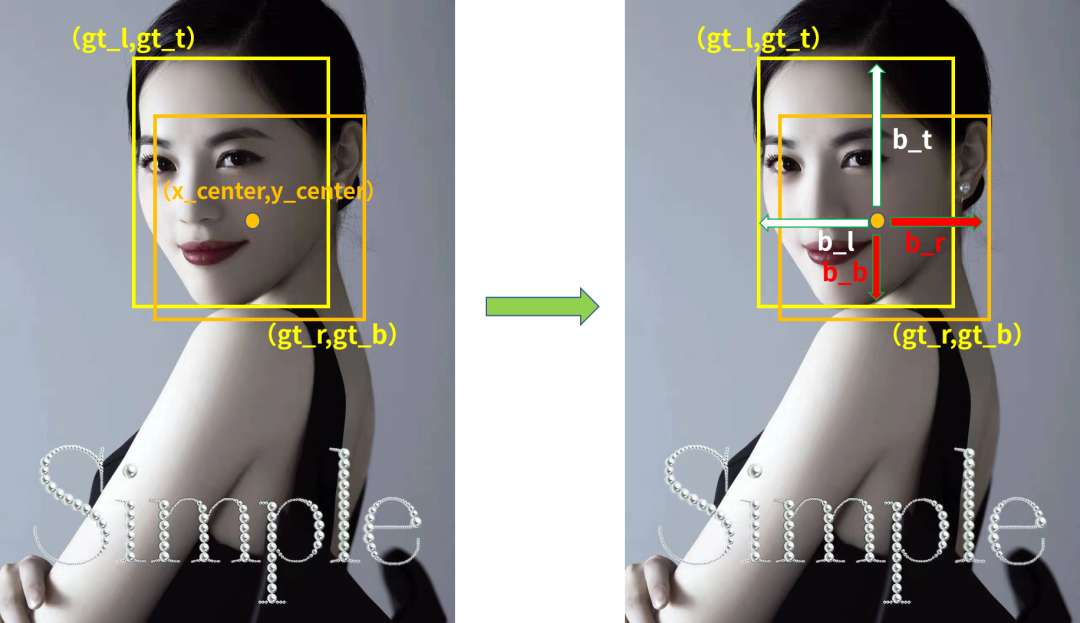

a. 根据中心点来判断：
规则： 寻找anchor_box中心点，落在groundtruth_boxes矩形范围的所有anchors。
比如在get_in_boxes_info的代码中，通过groundtruth的[x_center,y_center，w，h]，计算出每张图片的每个groundtruth的左上角、右下角坐标。
为了大家更容易理解，大白以人脸检测的任务绘制图片：
通过上面的公式，可以对左面人脸图片，计算出左上角（gt_l，gt_t），右下角（gt_r，gt_b）。
groundtruth的矩形框范围确定了，再根据范围去选择适合的锚框。
这里再绘制一个锚框的中心点，（x_center，y_center）。
而右面的图片，就是寻 找锚框和groundtruth的对应关系。
即计算锚框中心点（x_center，y_center），和人脸标注框左上角（gt_l，gt_t），右下角（gt_r，gt_b）两个角点的相应距离。
比如下面代码图片中的 前四行代码 ：
而在第五行，将四个值叠加之后，通过第六行， 判断是否都大于0？
就可以将落在groundtruth矩形范围内的所有anchors，都提取出来了。
因为ancor box的中心点，只有落在矩形范围内，这时的 b_l，b_r，b_t，b_b都大于0。
b.根据目标框来判断：
除了根据锚框中心点，和groundtruth两边距离判断的方式外，作者还设置了根据目标框判断的方法。
规则： 以groundtruth中心点为基准，设置边长为5的正方形，挑选在正方形内的所有锚框。
同样在get_in_boxes_info的代码中，通过groundtruth的[x_center，y_center，w，h]，绘制了一个边长为5的正方形。
为了大家容易理解，大白还是以人脸检测的任务绘制图片：
在左面的人脸图片中，基于人脸标注框的中心点，利用上面的公式，绘制了一个 边长为5的正方形。 左上角点为（gt_l，gt_t），右下角点为（gt_r，gt_b）。
这时groundtruth正方形范围确定了，再根据范围去挑选锚框。
而右面的图片，就是找出所有中心点（x_center，y_center）在正方形内的锚框。
在代码图片中的前四行代码，也是计算锚框中心点，和正方形两边的距离。
通过第五行的叠加，再在第六行， 判断c_l，c_r，c_t，c_b是否都大于0？
就可以将落在边长为5的正方形范围内，所有的anchors，都提取出来了，因为这时的c_l，c_r，c_t，c_b都大于0。
经过上面两种挑选的方式，就完成初步筛选了，挑选出一部分 候选的anchor ，进入下一步的精细化筛选。
② 精细化筛选
而在精细化筛选中，就用到论文中提到的SimOTA了：
从提升效果上来看，引入SimOTA后，AP值提升了2.3个百分点，还是非常有效的。
而SimOAT方法的提出，主要来源于旷视科技，2021年初CVPR上的一篇论文： 《Ota: Optimal transport assignment for object detection》。
我们将SimOTA的前后流程进行拆解，看一下是如何进行精细化筛选的？
整个筛选流程，主要分为四个阶段：
a.初筛正样本信息提取
b.Loss函数计算
c.cost成本计算
d.SimOTA求解
为了便于理解，我们假定图片上有3个目标框，即 3个groundtruth。
再假定目前在做的项目是对人脸和人体检测，因此 检测类别是2。
上一节中，我们知道有8400个锚框，但是经过初步筛选后，假定有 1000个锚框是正样本锚框。
a.初筛正样本信息提取
初筛出的1000个正样本锚框的位置，我们是知道的。
而 所有锚框的位置 ，和网络最后输出的 85*8400特征向量 是一一对应。
所以根据位置，可以将网络预测的 候选检测框位置bboxes_preds 、 前景背景目标分数obj_preds 、 类别分数cls_preds等信息 ，提取出来。
上面的代码位于yolo_head.py的get_assignments函数中。
以前面的假定信息为例，代码图片中的 bboxes_preds_per_image 因为是候选检测框的信息，因此维度为 [1000，4] 。
obj_preds 因为是目标分数，所以维度是 [1000，1] 。
cls_preds 因为是类别分数，所以维度是 [1000，2] 。
b. Loss函数计算
针对筛选出的 1000个候选检测框 ，和 3个groundtruth 计算Loss函数。
计算的代码，也在yolo_head.py的get_assignments函数中。
首先是位置信息的loss值：pair_wise_ious_loss

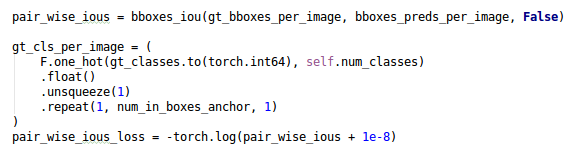

通过第一行代码，可以计算出 3个目标框 ，和 1000个候选框 ，每个框相互之间的iou信息 pair_wise_ious ，因为向量维度为[3,1000]。
再通过-torch.log计算，得到 位置损失 ，即代码中的 pair_wise_iou_loss。

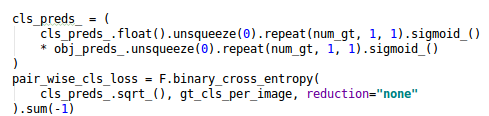

然后是综合类别信息和目标信息的loss值：pair_wise_cls_loss
通过第一行代码，将类别的条件概率和目标的先验概率做乘积，得到目标的类别分数。
再通过第二行代码， F.binary_cross_entroy 的处理，得到3个目标框和1000个候选框的综合loss值，即 pair_wise_cls_loss， 向量维度为[3，1000]。
c.cost成本计算
有了reg_loss和cls_loss，就可以将两个损失函数加权相加，计算 cost成本函数 了。
这里涉及到论文中提到的一个公式：
相应的，对应于yolo_head.py的get_assignments函数中的代码：
可以看出，公式中的加权系数，即 代码中的3。
d.SimOTA
有了上面的一系列信息，标签分配问题，就转换为了标准的OTA问题。
但是经典的Sinkhorn-Knopp算法，需要多次迭代求得最优解。
作者也提到，该算法会导致25%额外训练时间，所以采用一种简化版的 SimOTA方法 ，求解近似最优解。这里对应的函数，是get_assignments函数中的self.dynamic_k_matching：
其中的流程如下：
第一步：设置候选框数量
首先按照cost值的大小，新建一个全0变量matching_matrix，这里是[3,1000]。
通过上面第二行代码，设置候选框数量为10。
再通过第三行代码，从前面的pair_wise_ious中，给每个目标框，挑选 10个iou最大的候选框。
因为前面假定有3个目标，因此这里topk_ious的维度为[3，10]。
第二步：通过cost挑选候选框
下面再通过topk_ious的信息，动态选择候选框， 这里是个关键。
代码如dynamic_k_matching函数中，下图所示：

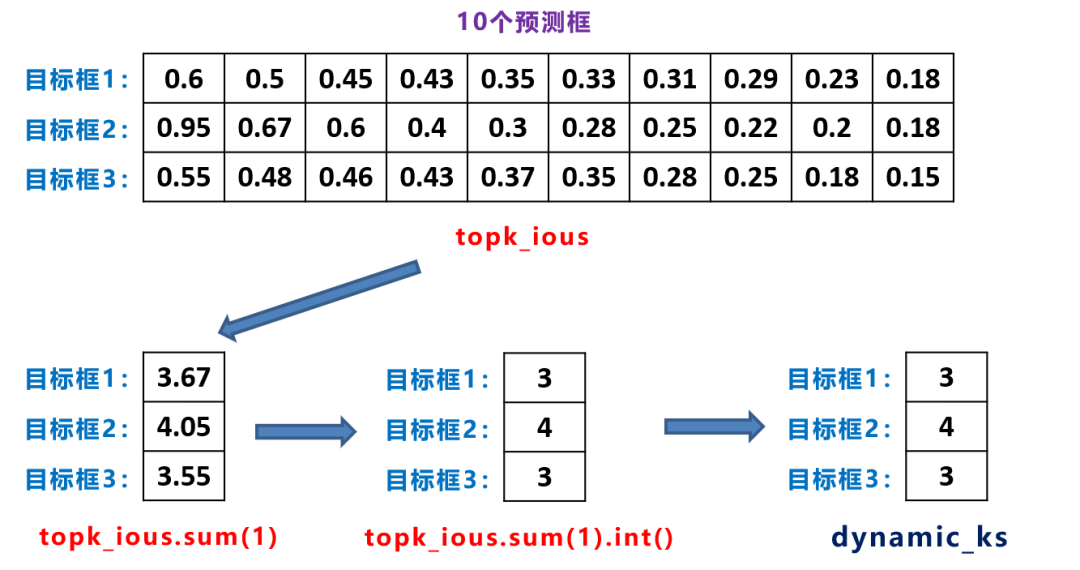

为了便于大家理解，大白先把第一行制作成图示效果。
这里的topk_ious，是3个目标框和预测框中，最大iou的10个候选框：
经过torch.clamp函数，得到最终右面的dynamic_ks值。
我们就知道，目标框1和3，给他分配3个候选框，而目标框2，给它分配4个候选框。
那么基于什么标准分配呢？
这时就要利用前面计算的cost值，即[3,1000]的损失函数加权信息。
在for循环中，针对每个目标框挑选，相应的 cost值最低的一些候选框。
比如右面的matching_matrix中，cost值最低的一些位置，数值为1，其余位置都为0。
因为目标框1和3，dynamic_ks值都为3，因此matching_matrix的第一行和第三行，有3个1。
而目标框2，dynamic_ks值为4，因此matching_matrix的第二行，有4个1。
第三步：过滤共用的候选框
不过在分析matching_matrix时，我们发现，第5列有两个1。
这也就说明，第五列所对应的候选框，被目标检测框1和2，都进行关联。
因此对这两个位置，还要使用cost值进行对比， 选择较小的值 ，再进一步筛选。
这里为了便于理解，还是采用图示的方式：
首先第一行代码，将matching_matrix，对每一列进行相加。
这时anchor_matching_gt中，只要有大于1的， 说明有共用的情况。
上图案例中，表明 第5列存在共用的情况。
再利用第三行代码，将cost中，第5列的值取出，并进行比较，计算最小值所对应的行数，以及分数。
我们将第5列两个位置，假设为0.4和0.3。
经过第三行代码，可以找到最小的值是0.3，即cost_min为0.3，所对应的行数，cost_argmin为2。
经过第四行代码，将matching_matrix第5列都置0。
再利用第五行代码，将matching_matrix第2行，第5列的位置变为1。
最终我们可以得到3个目标框，最合适的一些候选框，即matching_matrix中， 所有1所对应的位置。
（4）Loss计算
经过第三部分的标签分配，就可以将目标框和正样本预测框对应起来了。
下面就可以计算两者的误差，即Loss函数。
计算的代码，位于yolo_head.py的get_losses函数中。
我们可以看到：
检测框位置的iou_loss，Yolox中使用传统的iou_loss，和giou_loss两种，可以进行选择。
而obj_loss和cls_loss，都是采用BCE_loss的方式。
当然除此之外，还有 两点需要注意 ：
a.在前面精细化筛选中，使用了reg_loss和cls_loss，筛选出和目标框所对应的预测框。
因此这里的iou_loss和cls_loss，只针对目标框和筛选出的正样本预测框进行计算。
而obj_loss，则还是针对8400个预测框。
b.在Decoupled Head中， cls_output 和 obj_output 使用了sigmoid函数进行归一化，
但是在训练时，并没有使用sigmoid函数，原因是训练时用的 nn.BCEWithLogitsLoss函数 ，已经包含了sigmoid操作。
而在推理过程中，是使用Sigmoid函数的。
PS：不同的实验数据对比
因为想测试Yolox不同trick的性能，和好友 潘大强 在使用自有数据，对多种trick进行对比测试时发现：
① 方案一： Yolox-s+数据增强+(obj_output的Loss函数， 用BCELoss )
② 方案二： Yolox-s+数据增强+(obj_output的Loss函数， 改为FocalLoss )

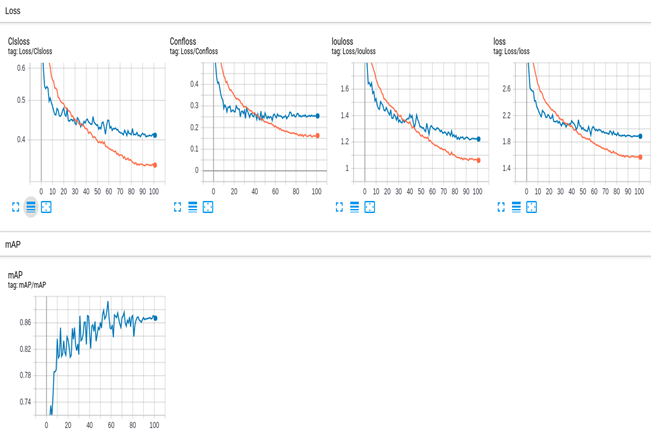

对比发现： 在使用自有数据集训练时， 如果将obj_loss的 BCE_Loss ，修改为 Focal_Loss ，发现效果很明显，涨点也很多。而且iou_loss收敛的更好了，不知道是否有朋友也试过？可以在评论区讨论。
3.2.3 Yolox-s、l、m、x系列
在对Yolov3 baseline进行不断优化，获得不错效果的基础上。
作者又对Yolov5系列，比如Yolov5s、Yolov5m、Yolov5l、Yolov5x四个网络结构，也使用一系列trick进行改进。
先来看一下，改进了哪些地方？
我们主要对Yolov5s进行对比，下图是Yolov5s的网络结构图：

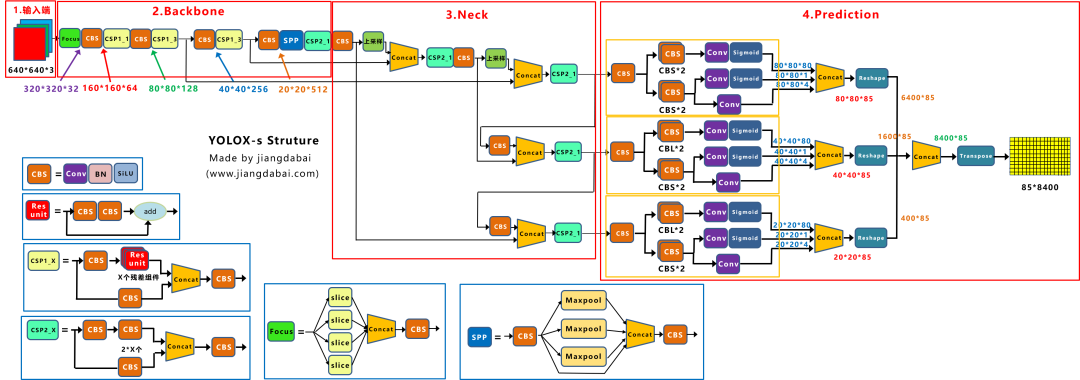

我们再看一下Yolox-s的网络结构：
由上面两张图的对比，及前面的内容可以看出， Yolov5s和Yolox-s主要区别 在于：
（1）输入端： 在Mosa数据增强的基础上，增加了Mixup数据增强效果；
（2）Backbone： 激活函数采用SiLU函数；
（3）Neck： 激活函数采用SiLU函数；
（4）输出端： 检测头改为Decoupled Head、采用anchor free、multi positives、SimOTA的方式。
在前面Yolov3 baseline的基础上，以上的tricks，取得了很不错的涨点。
在Yolov5一系列框架中呢？
下图是对Yolov5s、Yolov5m、Yolov5l、Yolov5x四个网络的改进效果对比图：
可以看出，在速度增加1ms左右的情况下，AP精度实现了 0.8~2.9的涨点。
且网络结构越轻，比如Yolox-s的时候，涨点最多，达到 2.9的涨点。
随着网络深度和宽度的加深，涨点慢慢降低，最终Yolox-x有 0.8的涨点。
3.2.4 轻量级网络研究
在对Yolov3、Yolov5系列进行改进后，作者又设计了两个轻量级网络，与Yolov4-Tiny、和Yolox-Nano进行对比。
在研究过程中，作者有两个方面的发现，主要从轻量级网络，和数据增强的优缺点，两个角度来进行描述。
3.2.4.1 轻量级网络
因为实际场景的需要，很多同学想将Yolo移植到边缘设备中。
因此作者针对Yolov4-Tiny，构建了 Yolox-Tiny网络结构。
针对FCOS 风格的NanoDet，构建了 Yolox-Nano网络结构。
从上表可以看出：
（1）和Yolov4-Tiny相比，Yolox-Tiny在参数量下降1M的情况下，AP值实现了 9个点的涨点。
（2）和NanoDet相比，Yolox-Nano在参数量下降，仅有0.91M的情况下，实现了 1.8个点 的涨点。
（3）因此可以看出，Yolox的整体设计，在轻量级模型方面，依然有很不错的改进点。
3.2.4.2 数据增强的优缺点
在Yolox的很多对比测试中，都使用了数据增强的方式。
但是不同的网络结构，有的深有的浅，网络的学习能力不同，那么 无节制的数据增强是否真的更好呢？
作者团队，对这个问题也进行了对比测试。
通过以上的表格有以下发现：
① Mosaic和Mixup混合策略
（1）对于轻量级网络，Yolox-nano来说，当在Mosaic基础上，增加了Mixup数据增强的方式，AP值不增反而降，从 25.3降到24。
（2）而对于深一些的网络，Yolox-L来说，在Mosaic基础上，增加了Mixup数据增强的方式，AP值反而有所上升，从 48.6增加到49.5。
（3）因此不同的网络结构，采用数据增强的策略也不同，比如Yolox-s、Yolox-m，或者Yolov4、Yolov5系列，都可以使用不同的数据增强策略进行尝试。
② Scale 增强策略
在Mosaic数据增强中，代码Yolox/data/data_augment.py中的random_perspective函数，生成仿射变换矩阵时，对于图片的缩放系数，会生成一个随机值。
（1）对于Yolox-l来说，随机范围scale设置在[0.1，2]之间，即文章中设置的默认参数。
（2）而当使用轻量级模型，比如YoloNano时，一方面只使用Mosaic数据增强，另一方面随机范围scale，设置在[0.5，1.5]之间，弱化Mosaic增广的性能。
3.3 Yolox的实现成果
3.3.1 精度速度对比
前面我们了解了Yolox的各种trick改进的原因以及原理，下面我们再整体看一下各种模型精度速度方面的对比：

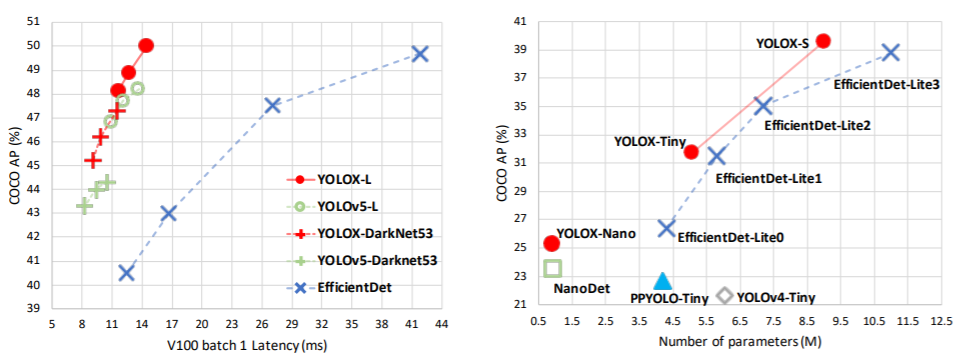

左面的图片是相对比较 标准的 ，网络结构的对比效果，主要从 速度和精度 方面，进行对比。
而右面的图片，则是 轻量级网络 的对比效果，主要对比的是 参数量和精度。
从左面的图片可以得出：
（1）和与Yolov4-CSP相当的 Yolov5-l 进行对比，Yolo-l在COCO数据集上，实现AP50%的指标，在几乎相同的速度下超过Yolov5-l 1.8个百分点。
（2）而 Yolox-Darknet53 和Yolov5-Darknet53相比，实现AP47.3%的指标，在几乎同等速度下，高出3个百分点。
而从右面的图片可以得出：
（1）和Nano相比， Yolox-Nano 参数量和GFLOPS都有减少，参数量为0.91M，GFLOPS为1.08，但是精度可达到25.3%，超过Nano1.8个百分点。
（2）而 Yolox-Tiny 和Yolov4-Tiny相比，参数量和GFLOPS都减少的情况下，精度远超Yolov4-Tiny 9个百分点。
3.3.2 Autonomous Driving竞赛
在CVPR2021自动驾驶竞赛的， Streaming Perception Challenge赛道 中，挑战的主要关注点之一，是自动驾驶场景下的实时视频流 2D目标检测 问题。
由一个服务器收发图片和检测结果，来模拟视频流30FPS的视频，客户端接收到图片后进行实时推断。
竞赛地址：https://eval.ai/web/challenges/challenge-page/800/overview

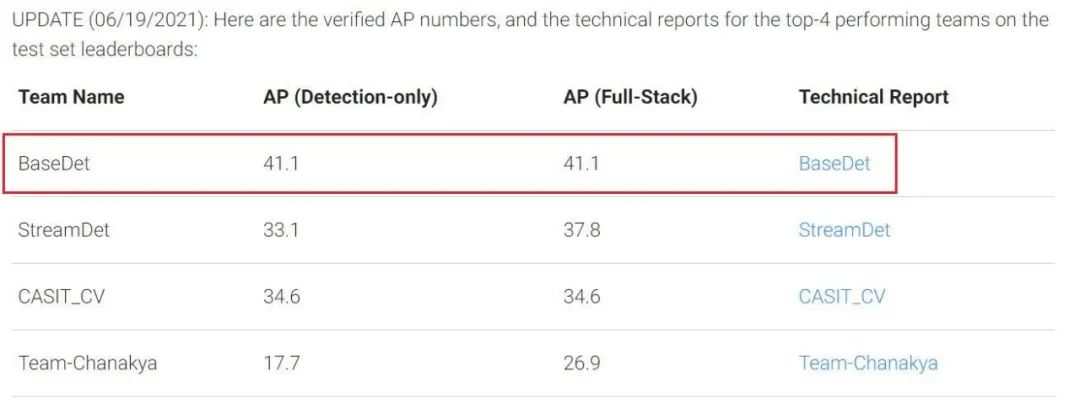

在竞赛中旷视科技采用 Yolox-l作为参赛模型 ， 同时使用TensorRT进行推理加速，最终获 得了full-track和detection-only track，两个赛道比赛的第一。
因此Yolox的各种改进方式还是挺不错，值得好好学习，深入研究一下。
4 深入浅出Yolox之自有数据集训练
因为 Yolox 的代码，和之前的 Yolov3、Yolov4、Yolov5版本 还是有很多不同的地方。
很多同学可能对于如何利用自有数据集训练？还是有些疑惑。
因此大白另外也写了一篇《深入浅出Yolox之自有数据集训练》的文章。
利用 教室场景中，人头部标注的数据集 ，和大家一起一步步训练。
文章链接： 《深入浅出Yolox之自有数据集训练超详细教程》
5 不同的落地模型部署方式
当模型训练好，需要在 项目中进行部署时。
作者在代码中，还贴心的整理了各种版本的部署方式：
比如以上5种方式：
（1）MegEngine： 基于旷视科技的深度学习框架，MegEngine的部署方式。也是Brain++的核心组件，主要有C++和Python两种方式。
（2）ONNX和Tensorrt两种方式： 英伟达的两种方式都有支持，主要有C++和Python两个方式，常常用在GPU服务器推理中。
（3）NCNN： 腾讯优图开源的手机端推理框架，主要有C++和Java版本。
（4）OpenViNO： Intel公司开源的深度学习应用套件，主要有C++和Python版本。
一般情况下，可以选择 Yolox-Nano、Yolox-Tiny、Yolox-s用于移动端部署 。
Yolox-m、Yolox-l、Yolox-x用于GPU服务器部署。
大家也可以根据自己项目的需求，选择不同的部署方式。
6 后续更新ing

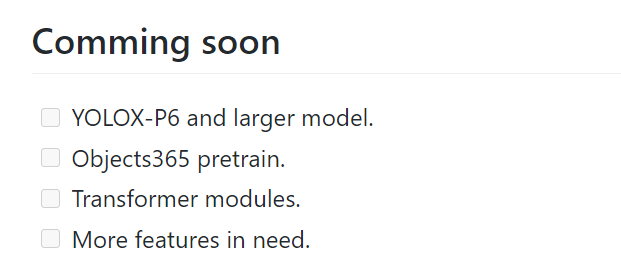

当然在Yolox的代码中，大白发现旷视作者的工作，还是不断改进中。后期也会推出很多改进的工作。
大家也可以先 关注、点赞、收藏 ，后续有更新后，大白也会在本文中进行调整修改，更新到文章中。
7 相关推荐：数据集分类下载

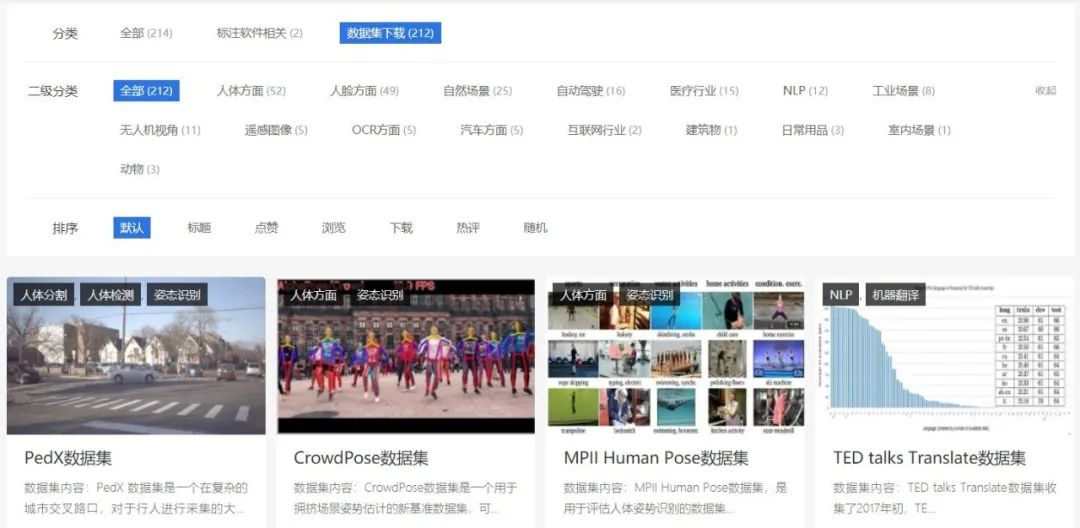

当然除了训练中使用到的人头数据集，在 大白网站 的数据集下载版块，还整理了数百种，不同类型的数据集：
大家也可以根据自己的需要，选择不同的数据集，进行下载尝试。
数百种数据集汇总链接： www.jiangdabai.com
希望大白制作的，关于Yolov3、Yolov4、Yolov5、Yolox的一系列文章和视频，对大家工作和学习有帮助！
[

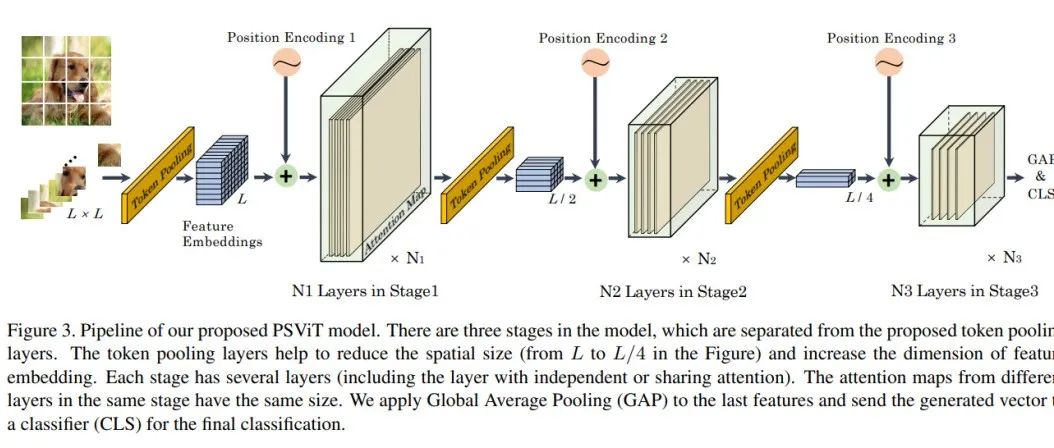

牛津大学提出PSViT | Token池化+Attention Sharing让Transformer模型不在冗余！！！](http://mp.weixin.qq.com/s?__biz=MzU5OTA2Mjk5Mw==&mid=2247490236&idx=1&sn=a1601dd82f570b61e6a923fe1924591c&chksm=febbfa02c9cc7314fd6d964cea17265dacc3d36a08d7dc438873267ff8539ab774113cf10d4c&scene=21#wechat_redirect)
[
YOffleNet | YOLO V4 基于嵌入式设备的轻量化改进设计](http://mp.weixin.qq.com/s?__biz=MzU5OTA2Mjk5Mw==&mid=2247490063&idx=1&sn=d22fe29cca4a9b7eb1b136b7fbb79795&chksm=febbfab1c9cc73a78c4ee401da97b848c5a81b61a293a68803a4280800e8fec4a986d7c1cda7&scene=21#wechat_redirect)
[
详细解读GraphFPN | 如何用图模型提升目标检测模型性能？](http://mp.weixin.qq.com/s?__biz=MzU5OTA2Mjk5Mw==&mid=2247490028&idx=1&sn=4166889e22c31f3c0af7a376967b5dca&chksm=febbf952c9cc70442f63ef7155bbd6cb0535ccb4ae6ea6f110af8e14cdabfad9fa4865feeaae&scene=21#wechat_redirect)
长按扫描下方二维码添加小助手并加入交流群， 群里博士大佬云集， 每日讨论话题有目标检测、语义分 割、 超分辨率、模型部署、数学基础知识、算法面试题分享的等等内容，当然也少不了搬砖人的扯犊子
长按扫描下方二维码添加小助手。
可以一起讨论遇到的问题
声明：转载请说明出处
扫描下方二维码关注【 集智书童 】公众号，获取更多实践项目源码和论文解读，非常期待你我的相遇，让我们以梦为马，砥砺前行！
