聊一聊深度学习分布式训练

作者 | 杨阳

整理 | NewBeeNLP

https://zhuanlan.zhihu.com/p/365662727

在深度学习时代，训练数据特别大的时候想要单卡完成训练基本是不可能的。所以就需要进行分布式深度学习。在此总结下个人近期的研究成果，欢迎大佬指正。

主要从以下几个方面进行总结：

• 分布式训练的基本原理
• TensorFlow的分布式训练
• PyTorch的分布式训练框架
• Horovod分布式训练

1、分布式训练的基本原理

无论哪种机器学习框架，分布式训练的基本原理都是相同的。本文主要从 并行模式、架构模式、同步范式、物理架构、通信技术 等五个不同的角度来分类。

1.1 并行模式

分布式训练的目的在于将原本巨大的训练任务拆解开撑多个子任务，每个子任务在独立的机器上单独执行。大规模深度学习任务的难点在于：

1. 训练数据巨大：这种情况我们需要将数据拆解成多个小模型分布到不同的node上
2. 训练模型的参数巨大(NLP的预训练模型实在太大了)：这种情况我们需要将数据集拆解分布到不同的node上。

前者我们称之为数据并行，后者我们称之为模型并行。

1.1.1 数据并行

数据并行相对简单， N个node(也称为worker)构成一个分布式集群，每个worker处理1/N的数据。理论情况下能达到线性的加速效果。TF、torch、Horovod都可以在原生支持或者微小的改动实现数据并行模式。

数据并行是在每个worker上存储一个模型的备份，在各个worker 上处理不同的数据子集。然后需要规约(reduce)每个worker的结果，在各节点之间同步模型参数。这一步会成为数据并行的瓶颈，因为如果worker很多的情况下，worker之间的数据传输会有很大的时间成本。参数同步后，需要采用不同的方法进行参数更新：

• 参数平均法
• 更新式方法

参数平均法是最简单的一种数据平均化。若采用参数平均法，训练的过程如下所示：基于模型的配置随机初始化网络模型参数

1. 将当前这组参数分发到各个工作节点
2. 在每个工作节点，用数据集的一部分数据进行训练
3. 将各个工作节点的参数的均值作为全局参数值
4. 若还有训练数据没有参与训练，则继续从第二步开始

更新式方法 与参数平均化类似，主要区别在于，在参数服务器和工作服务器之间传递参数时，更新式方法只传递更新信息(梯度和张量)。

1.1.2 模型并行

模型并行 相对复杂，原理是分布式系统中的不同worker负责网络模型的不同部分。

例如说，神经网络的不同层被分布到不同worker或者同一层的不同参数被分配到不同worker上。对于TF这种框架，可以拆分计算图成多个最小依赖子图到不同的worker上。同时在多个子图之间通过通信算子来实现模型并行。但是这种实验 起来比较复杂。工业界还是以数据并行为主。

Model Parallel主要分两种：intra-layer拆分 和inter-layer拆分

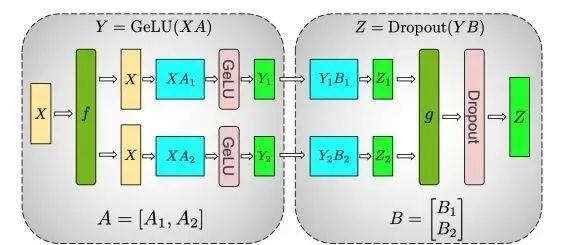

• intranet-layer拆分 ：深度学习的网络结构基本都是一层一层的。常规的卷积、池化、BN等等。如果对某一层进行了拆分，那么就是intra-layer拆分。对单层的拆分其实就是拆分这一层的matrix运算。参考论文： Megatron-LM: Training Multi-Billion Parameter Language Models Using Model Parallelism

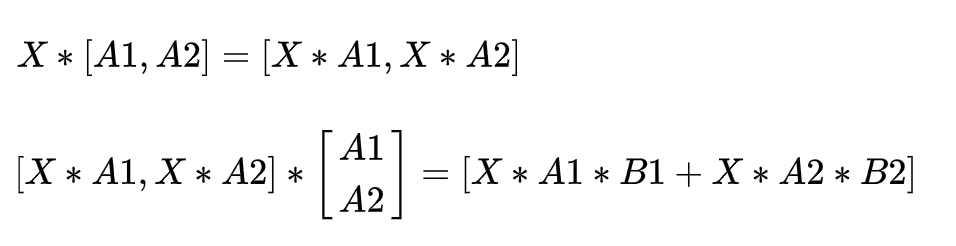

如上图，这两层的运算是 , ，matrix运算有一个重要的性质是矩阵运算可以分块运算。因此如上可以拆分成：

因此拆分为一个worker计算 ，一个worker计算 ，最后再累加两个worker的结果。这在一定程度上减少了模型对计算资源的需求。

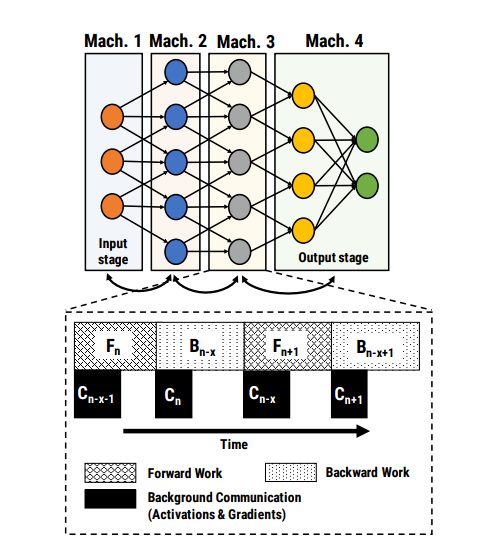

• inter-layer拆分 ：这中更好理解，对模型做网络上的拆分。将每一层或者某几层放在一个worker上单独训练。这种拆分的问题在于，模型训练是串行的，整个模型的效率取决于最慢的那一层，存在资源浪费。参考论文： PipeDream: Fast and Efficient Pipeline Parallel DNN Training

但是随着训练设备的增加，多个worker之间的通信成本增加，模型Reduce的成本也越来越大，数据并行的瓶颈也随之出现。故有学者提出混合并行(数据并行+模型并行)。本人对此暂无研究，感兴趣可自行摸索,参考此链接[1]

强推这篇paper，DP(Data Parallel)、MP(MOdel Parallel)、PP(Pipeline Parallel)各个方面讲的很透彻： ZeRO: Memory Optimizations Toward Training Trillion Parameter Models

1.2 架构模式

分布式训练上会频繁的应用到规约(AllReduce)操作。主流的分布式架构主要分为 参数服务器(ParameterServer) 和 基于规约(Reduce) 两种模式。早期还有基于MPI的方式，不过现在已经很少用了。

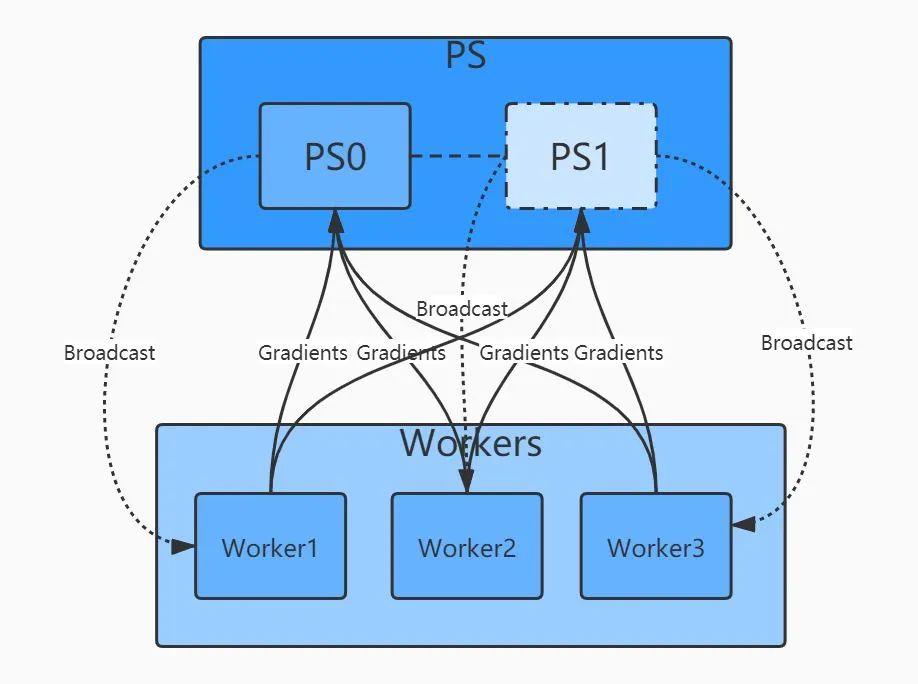

ParameterServer模式是一种基于reduce和broadcat算法的经典架构。其中一个/一组机器作为PS架构的中心节点，用来存储参数和梯度。在更新梯度的时候，先全局reduce接受其他worker节点的数据，经过本地计算后(比如参数平均法)，再broadcast回所有其他worker。PS架构的问题在于多个worker与ps通信，PS本身可能存在瓶颈。随着worker数量的增加，整体通信量也线性增加，加速比也可能停滞在某个点位上。

基于规约的模式解决了上述的问题，最典型的是百度提出的Ring-AllRuduce。多个Worker节点连接成一个环，每个Worker依次把自己的梯度同步给下一个Worker，经过至多2*(N-1)轮同步，就可以完成所有Worker的梯度更新。这种方式下所有节点的地位是平等的，因此不存在某个节点的负载瓶颈，随着Worker的增加，整体的通信量并不随着增加。加速比几乎可以跟机器数量成线性关系且不存在明显瓶颈。目前，越来越多的分布式训练采用Reduce这种模式。Horovod中主要就是用的这种分布式架构。

更多关于reduce的算法[2]可参照进一步学习

1.3 同步范式

在实际的训练过程中可能各种问题，比如：部分节点资源受限、卡顿、网络延时等等，因此再梯度同步时就存在“木桶”效应，即集群中的某些worker比其他worker更慢，导致整个训练pipeline需要等待慢的worker，整个集群的训练速度受限于最慢机器的速度。

因此梯度的同步有 同步(sync) 、 异步(Async) 和 混合 三种范式。

同步范式就是上述提到的，只有所有worker完成当前的计算任务，整个集群才会开始下一次迭代。（TF中同步范式使用SyncReplicasOptimizer优化器）

异步模式刚好相反，每个worker只关心知己的进程，完成计算后就尝试更新，能与其他多个worker同步梯度完成取决于各worker当前时刻的状态。其过程不可控，有可能出现模型正确性问题。(可在训练时logging对比)

混合范式结合以上两种情况，各个worker都会等待其他worker的完成，但不是永久等待，有timeout的机制。如果超时了，则此情况下相当于异步机制。并且没来得及完成计算的worker，其梯度则被标记为“stale”而抛弃或另做处理。

1.4 物理架构

物理架构主要是“GPU”架构，就是常说的(单机单卡、单机多卡、多机单卡、多机多卡)

• 单机单卡：常规操作
• 单机多卡：利用一台GPU上的多块GPU进行分布式训练。数据并行和模型并行皆可。整个训练过程一般只有一个进程，多GPU之间的通信通过多线程的方式，模型参数和梯度在进程内是共享的(基于NCCL的可能不大一样)。这种情况下基于Reduce的架构比PS架构更合适一些，因为不需要一个显式的PS，通过进程内的Reduce即可完成梯度同步。
• 多机单卡：操作上与多机多卡基本一致
• 多机多卡：多机多卡是最典型的分布式架构，所以它需要较好的进程间的通讯机制(多worker之间的通信)。

1.5 通信技术

分布式条件下的多进程、多worker之间的通信技术，常见的主要有：MPI、NCCL，GRPC等。

MPI主要是被应用在超算等大规模计算领域，机器学习场景下使用较少。主要是openMPI原语等。

NCCL是NVIDIA针对GPU设计的一种规约库，可以实现多GPU间的直接数据同步，避免内存和显存的，CPU和GPU间的数据拷贝成本。当在TensorFlow中选择单机多卡训练时，其默认采用的就是NCCL方式来通信。

GRPC是比较成熟的通信技术了，spark等框架内也都有用到。

这一部分暂无研究，有兴趣的大佬自行学习。

OK，讲完了理论部分，那就开始实践吧。

2、TensorFlow的分布式训练

TensorFlow主要的分布式训练的方法有三种：

• Customer Train Loop
• Estimator + Strategy
• Keras + Strategy

在实际的开发工作中，分布式的工作最好是交给框架，而工程师本身只需要关注任务模型的pipeline就行了。最经典的是Spark框架，工程师只需要关注数据处理的workflow，分布式的大部分工作都交给框架。深度学习的开发同样如此。

第一种方式太过原生，整个分布式的训练过程完全交给工程师来处理，代码模块比较复杂，这里不做赘述。

第二种方式，Estimator是TF的一个高级API，在分布式场景下，其最大的特点是单机和分布式代码一致，且不需要考虑底层的硬件设施。在这里不多做介绍。Strategy是tensorflow根据分布式训练的复杂性，抽象出的多种分布式训练策略。TF1.x和TF2.x接口变化较大，不同版本名字可能不一样，以实际使用版本为准。用的比较多的是：

• MirroredStrategy：适用于单机多卡、数据并行、同步更新的分布式训练，采用Reduce的更新范式，worker之间采用NCCL进行通信。
• MultiWorkerMirroredStrategy：与上面的类似，不同的是这种策略支持多机多卡、数据并行、同步更新的分布式策略、Reduce范式。在TF 1.15版本里，这个策略叫CollectiveAllReduceStrategy。
• ParameterServerStrategy：经典的PS架构，多机多卡、数据并行、同步/异步更新

使用Estimator+Strategy 实现分布式训练[3]，参考代码

第三种方式 Keras + Strategy[4] 是Tensorflow最新官方推荐的方案。主要是利用keras的高级API，配合Strategy实现多模式的分布式训练。

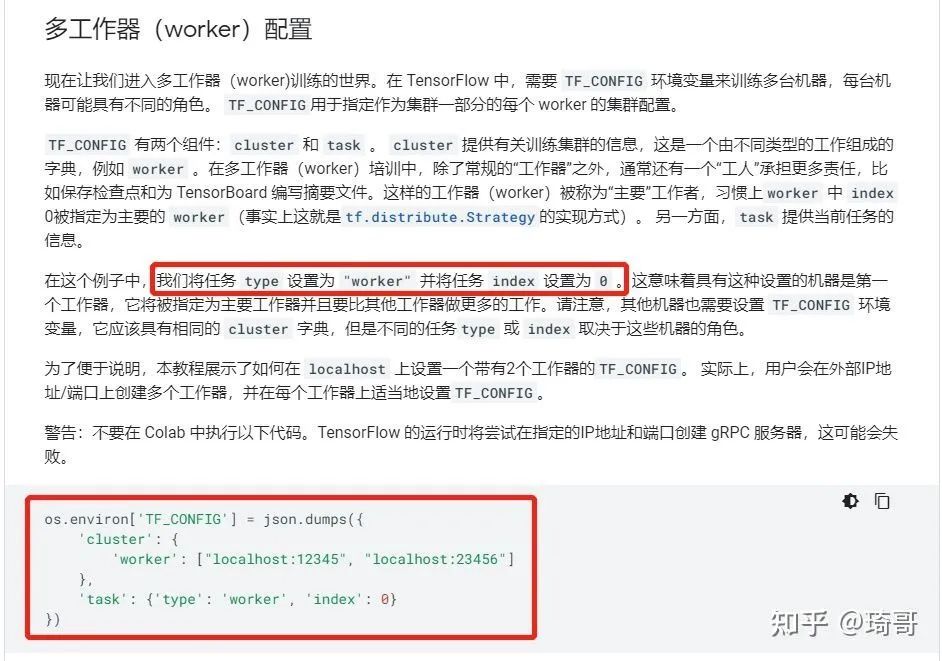

后两种方法都需要传入TF_CONFIG参数，没有就是单机的训练方式。Strategy会自动读取环境变量并应用相关信息。TF_CONFIG的配置如下：

执行脚本示例：



# 分别在各个worker上执行对应的脚本
TF_CONFIG='{"cluster":{"worker":["172.26.0.124:9920","172.26.0.126:9920","172.26.0.127:9920"]},"task":{"index":0,"type":"worker"}}' python multi_worker_with_estimator.py
TF_CONFIG='{"cluster":{"worker":["172.26.0.124:9920","172.26.0.126:9920","172.26.0.127:9920"]},"task":{"index":1,"type":"worker"}}' python multi_worker_with_estimator.py
TF_CONFIG='{"cluster":{"worker":["172.26.0.124:9920","172.26.0.126:9920","172.26.0.127:9920"]},"task":{"index":2,"type":"worker"}}' python multi_worker_with_estimator.py



3、Pytorch的分布式训练

相对Tensorflow，Pytorch简单的多。分布式训练主要有两个API：

• DataParallel(DP):PS模式，会有一张卡为reduce（parame server），实现简单，就一行代码
• DistributedDataParallel(DDP):All-Reduce模式，单机多卡/多级多卡皆可。官方建议API

1、DP：会将数据分割到多个GPU上。这是数据并行的典型，需要将模型复制到每个GPU上，并且一但GPU0计算出梯度，则需要同步梯度，这需要大量的GPU数据传输（类似PS模式）；2、DDP：在每个GPU的进程中创建模型副本，并只让数据的一部分对改GPU可用。因为每个GPU中的模型是独立运行的，所以在所有的模型都计算出梯度后，才会在模型之间同步梯度（类似All-reduce）。DDP每个batch只需要一次数据传输；而DP可能存在多次数据同步(不用worker之间可能快慢不一样)。

3.1、DataParallel



import torch
import torch.nn as nn
from torch.autograd import Variable
from torch.utils.data import Dataset, DataLoader
import os

input_size = 5
output_size = 2
batch_size = 30
data_size = 30

class RandomDataset(Dataset):
    def __init__(self, size, length):
        self.len = length
        self.data = torch.randn(length, size)
        def __getitem__(self, index):
        return self.data[index]

    def __len__(self):
        return self.len

rand_loader = DataLoader(dataset=RandomDataset(input_size, data_size),
                         batch_size=batch_size, shuffle=True)

class Model(nn.Module):
    # Our model

    def __init__(self, input_size, output_size):
        super(Model, self).__init__()
        self.fc = nn.Linear(input_size, output_size)

    def forward(self, input):
        output = self.fc(input)
        print("  In Model: input size", input.size(),
        "output size", output.size())
        return output
model = Model(input_size, output_size)

if torch.cuda.is_available():
    model.cuda()

if torch.cuda.device_count() > 1:
    print("Let's use", torch.cuda.device_count(), "GPUs!")
    # 就这一行！！！！
    model = nn.DataParallel(model)

for data in rand_loader:
    if torch.cuda.is_available():
        input_var = Variable(data.cuda())
    else:
        input_var = Variable(data)
    output = model(input_var)
    print("Outside: input size", input_var.size(), "output\_size", output.size())



3.2、DDP

官方建议使用DDP，采用All-Reduce架构，单机多卡、多机多卡都能用。

需要注意的是：DDP并不会自动shard数据

1. 如果自己写数据流，得根据torch.distributed.get_rank()去shard数据，获取自己应用的一份
2. 如果用Dataset API，则需要在定义Dataloader的时候用 DistributedSampler去shard



sampler = DistributedSampler(dataset) # 这个sampler会自动分配数据到各个gpu上
DataLoader(dataset, batch_size=batch_size, sampler=sampler)



完整代码如下：



import torch
import torch.nn as nn
from torch.autograd import Variable
from torch.utils.data import Dataset, DataLoader
import os
from torch.utils.data.distributed import DistributedSampler
# 1) 初始化
torch.distributed.init_process_group(backend="nccl")

input_size = 5
output_size = 2
batch_size = 30
data_size = 90

# 2） 配置每个进程的gpu
local_rank = torch.distributed.get_rank()
torch.cuda.set_device(local_rank)
device = torch.device("cuda", local_rank)

class RandomDataset(Dataset):
    def __init__(self, size, length):
        self.len = length
        self.data = torch.randn(length, size).to('cuda')

    def __getitem__(self, index):
        return self.data[index]

    def __len__(self):
        return self.len

dataset = RandomDataset(input_size, data_size)
# 3）使用DistributedSampler
rand_loader = DataLoader(dataset=dataset,
                         batch_size=batch_size,
                         sampler=DistributedSampler(dataset))

class Model(nn.Module):
    def __init__(self, input_size, output_size):
        super(Model, self).__init__()
        self.fc = nn.Linear(input_size, output_size)

    def forward(self, input):
        output = self.fc(input)
        print("  In Model: input size", input.size(),
              "output size", output.size())
        return output

model = Model(input_size, output_size)

# 4) 封装之前要把模型移到对应的gpu
model.to(device)

if torch.cuda.device_count() > 1:
    print("Let's use", torch.cuda.device_count(), "GPUs!")
    # 5) 封装
    model = torch.nn.parallel.DistributedDataParallel(model,
                                                      device_ids=[local_rank],
                                                      output_device=local_rank)

for data in rand_loader:
    if torch.cuda.is_available():
        input_var = data
    else:
        input_var = data

    output = model(input_var)
    print("Outside: input size", input_var.size(), "output\_size", output.size())



执行脚本：



CUDA_VISIBLE_DEVICES=0,1 python -m torch.distributed.launch --nproc_per_node=2 torch_ddp.py



apex加速(混合精度训练、并行训练、同步BN)[5] 可参考：https://zhuanlan.zhihu.com/p/158375055

4、Horovod分布式训练

Horovod是Uber开源的跨平台的分布式训练工具，名字来自于俄国传统民间舞蹈，舞者手牵手围成一个圈跳舞，与Horovod设备之间的通信模式很像，有以下几个特点：

• 兼容TensorFlow、Keras和PyTorch机器学习框架。
• 使用Ring-AllReduce算法，对比Parameter Server算法，有着无需等待，负载均衡的优点。
• 实现简单，五分钟包教包会。

Horovod环境准备以及示例代码[6]，可参考作者另一篇文章
