多模态大模型: 盘点&Highlights part1——从BLIP到LLaVA

前言

Hi大家好，我叫延捷，是一名计算机视觉算法工程师，也是叉烧的老朋友了。 我们计划发布一系列关于多模态大模型的文章，帮助大家快速、精准地了解多模态大模型的前世今生，并且深 入各个多模态大模型领域优秀的工作，希望能给大家一个脉络性的盘点，一起学习，共同进步。

Instruction

多模态大模型当前的发展如火如荼，随着LLM技术的不断发展、完善，把图像、视频、语音、遥感等多模态信息和文本结合在一起成了当前的一大热点。这里我将发表一系列关于多模态大模型的技术文章，我并不会过多列举一些不必要的论文细节和指标，而是会着重讲述：

1. “心路历程”：一个系列工作逐步发展的路径，作者是如何根据当前工作的缺点一步步优化的，并且会总结出每篇工作的highlight，在精而不在多；
2. “数据细节”：各个工作中对数据处理的细节，包括但不限于数据的收集，采样时的分布，如何清洗/重建noisy数据，如何进行数据预处理，视频抽样的方案等，这些对算法工程师来说是同样重要的一环；
3. “前人肩膀”：各个工作中隐藏着一些非常值得盘的消融实验，站在前人的肩膀上，使用这些已有的消融实验结论，不仅能帮助我们更好地理解论文，更能在实际工作中少做些不必要的实验and少走弯路。

说回多模态大模型，我们很自然地从BLIP和LLaVA中盘起，本文会以我个人的视角介绍下BLIP到LLaVA的一系列工作。

BLIP系列

BLIP

《Bootstrapping Language-Image Pre-training for Unified Vision-Language Understanding and Generation》（2022）

核心一是使用了Unified方式同时建模了多个Vision-Language任务，二是使用Bootstrapping策略优化了网上爬取的Noisy的图文pair数据（个人非常欣赏这个策略思路）。

模型结构方面汲取了ALBEF和VLMO的精华，非常优雅地联合建模了多个视觉语言任务，比起这俩拥有了文本生成能力

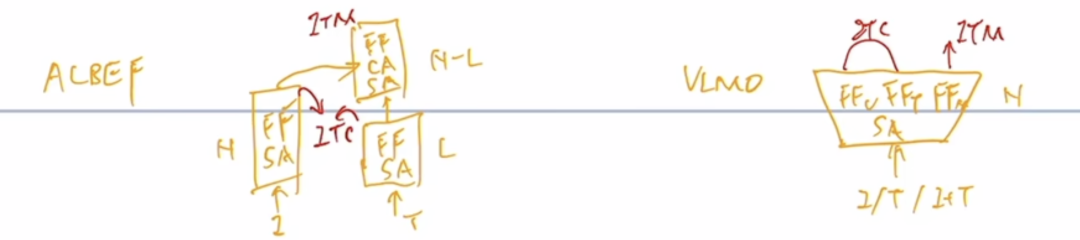

ALBEF和VLMO的模型示意草图（来自https://www.youtube.com/watch?v=S1le41J76lQ）

针对3个任务，在文本端共享了大量参数，损失函数分别为：

1. ITC（Image-Text Contrastive）：类似CLIP，取所有img tokens与[CLS] token点乘最大值，来计算交叉熵损失；
2. ITM（Image-Text Matching）：一个二分类损失，针对输入图像和文本，分别取当前batch中ITC最大的负样本（hard-neg mining），加上本身图文对作为正样本来计算损失；
3. LM（Language-Modeling）：GPT的损失，autoregressive loss，引入Casual Self-Attn Mask；

由于每次计算这几个Loss时都要进行好几次的模型推理，所以训练还挺耗时的

BEIT模型结构，充分体现了标题中的"Unified"，并且加入的Decoder+LM Loss的分支

Highlights：

1. 把ALBEF和VLMO结合了起来，Unified建模多个图文任务，同时引入Decoder分支，赋予了图像caption的能力，为此带来了BLIP第二个highlight；
2. 提出了CaptionFilter的思想，Dataset Bootstrapping的策略有效清洗了网上爬取的Noisy数据集，也从侧面说明在大模型时代，哪怕我们只需要进行sft或者lora，对数据集的理解、收集、清洗、过滤、重建，依然是十分重要且不可或缺的一环。

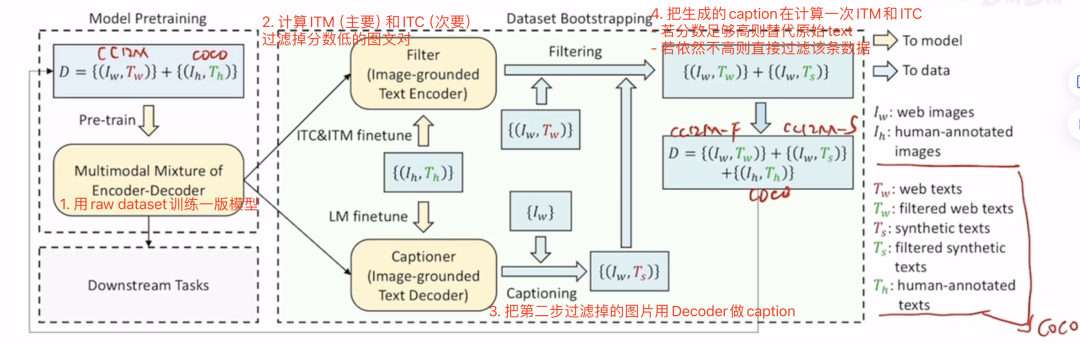

Dataset Bootstrapping策略流，Caption+Filter的方案为noisy的数据集生成了质量更好的pseudo-labelling

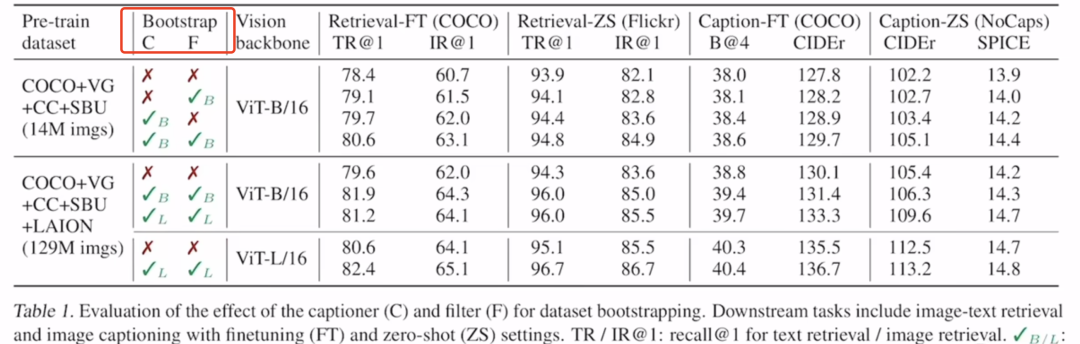

Caption-Filter的Dataset Bootstrapping策略消融实验，证实该方案作为一个通用的策略，确实能提升最终性能

BLIP-2

《Bootstrapping Language-Image Pre-training with Frozen Image Encoders and Large Language Models》（2023）

核心是全程冻结了Image Encoder和LLM，并且提出ImgEnc+Q-Former+Projector+LLM的模型框架，可以很灵活且方便的使用性能更强的ImageEncoder和LLM

在该模型结构的基础上，提出了二阶段训练，一阶段训Q-Former二阶段微调LLM（BLIP-2中二阶段冻结了LLM，只训练Q-Former和Projector）大大加强了模型文本生成的效果；但需要指出，由于参与训练的绝大部分数据都是图像-文本对，所以BLIP-2在VQA这样的任务中zero-shot表现不佳（论文中对VQA任务做了微调），既缺乏上下文场景的学习，也没有学会指令跟随的能力。

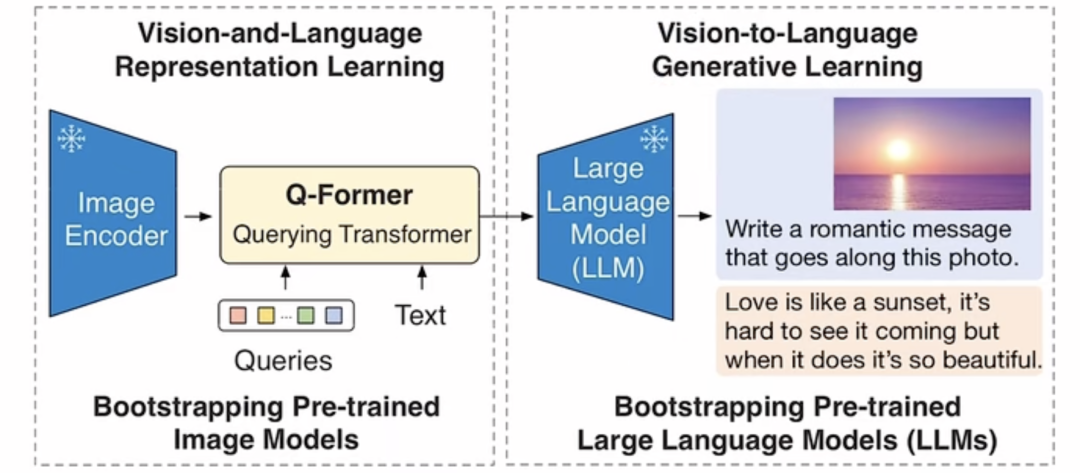

整体模型结构图，后续大量MLLM都沿用了该结构的思想

Stage1: 训练Q-Former（用来根据Text Prompt，从图像中抽取需要用到的压缩信息）

沿用BLIP的训练策略，ITC+ITM+LM组合成损失函数，用DETR的思路引入Img Queries来压缩图像信息；亮点是针对三个不同任务所设计的Attn-Mask

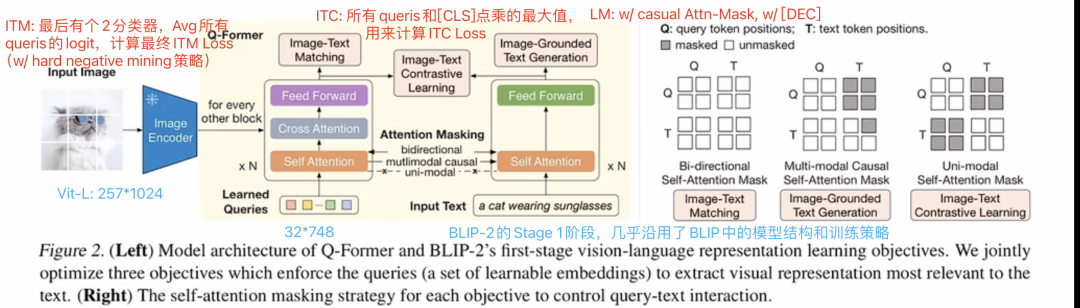

BLIP-2的Q-Former结构，总体上看就是BLIP+img queries，训练策略&Loss沿用BLIP，亮点是针对不同任务的Attn-Mase设计

Stage 2: 训练Q-Former+Linear Projector，依然冻结ImgEnc和LLM，沿用BLIP用上了【Bootstrapping】策略

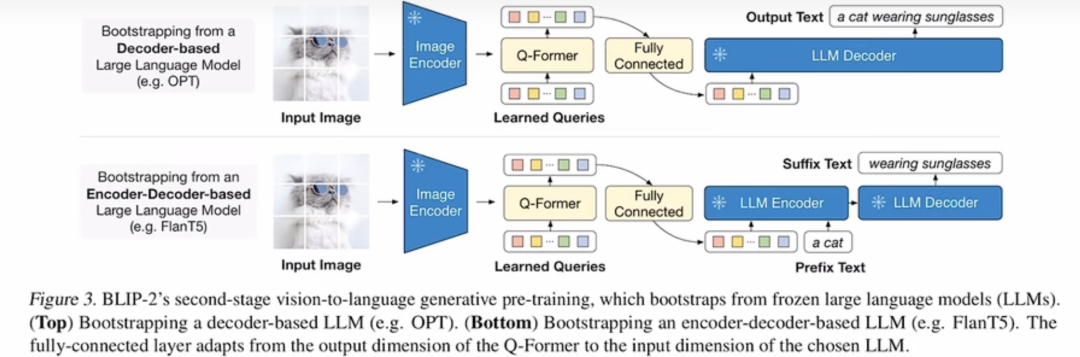

BLIP-2的stage 2，引入了Linear Projector，依然冻结LLM；沿用Bootstrapping策略

Highlights:

1. 提出ImgEnc+(Q-Former)+Projector+LLM的模型框架+二阶段训练策略，后续大量MLLM的工作沿用了类似的方案，细节参考前文此处不再赘述
2. 实验发现，使用经过Instruction Tuning的LLM效果比单纯unsupervised的LLM效果来得更好，也为后续Instruct-BLIP埋下了伏笔，同时也证实了Instruction Tuning在多模态大模型中依然很重要

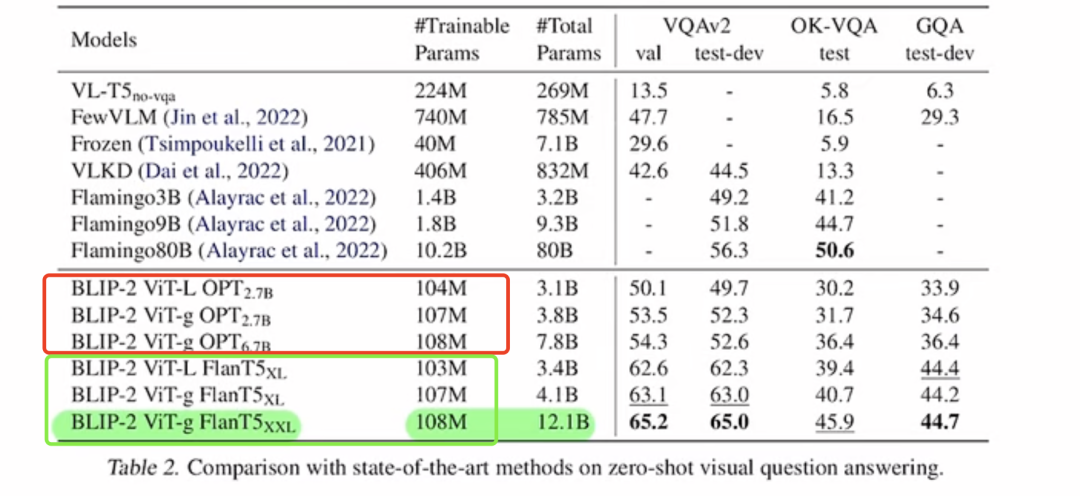

Instruction Tuning的Flan比单纯Unsupervised Learning的OPT效果明显更好

Instruct-BLIP

《Towards General-purpose Vision-Language Models with Instruction Tuning 》（2023）

核心就是在BLIP-2基础上，加入在llm证明十分有效的Instruction Tuning

模型结构跟BLIP-2保持一致，vision-text projector沿用了Q-Former，区别就是把text改成了instruction prompt，在训练好的BLIP-2基础上再做instruction Tuning

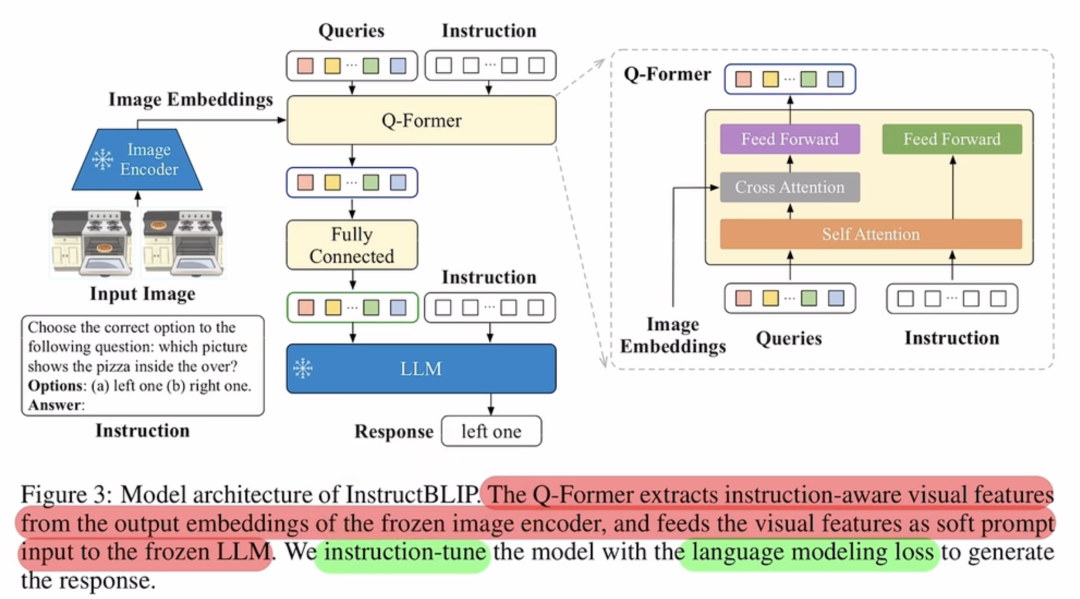

Instruct-BLIP模型结构，沿用Q-Former

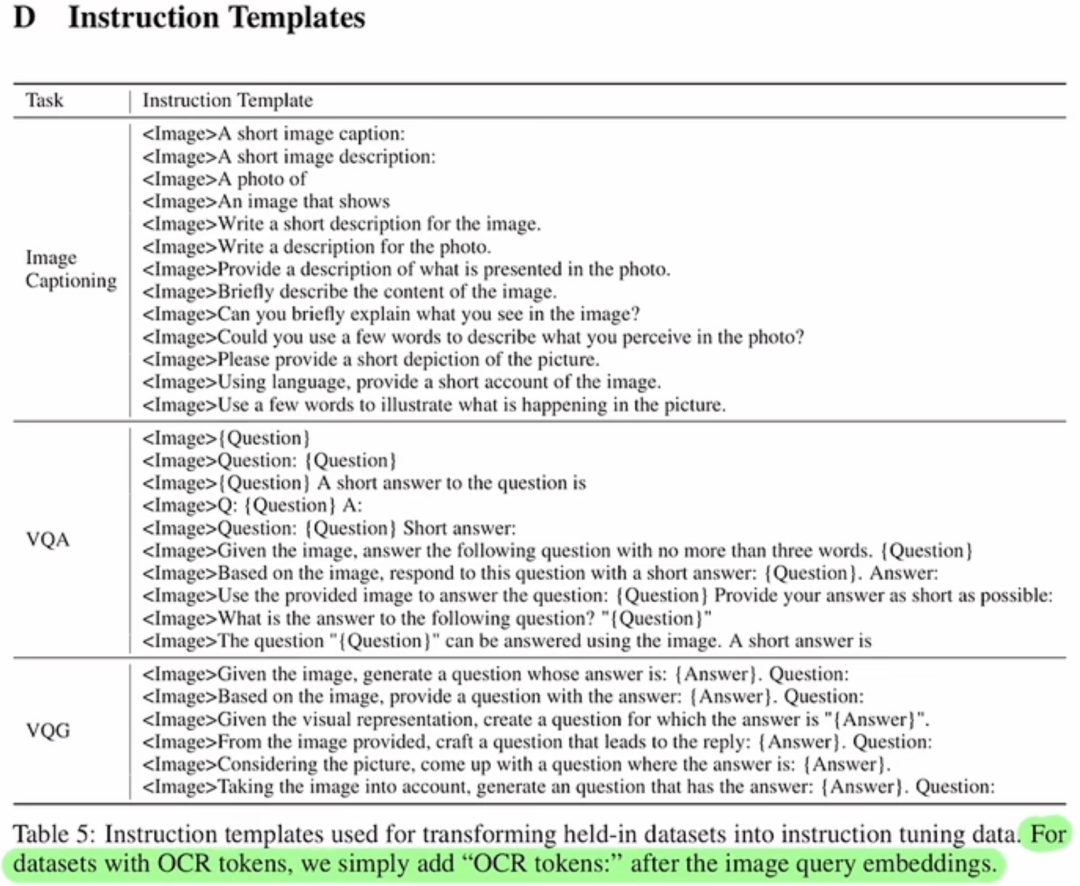

InstructBLIP所使用的Instruction模板

Highlights:

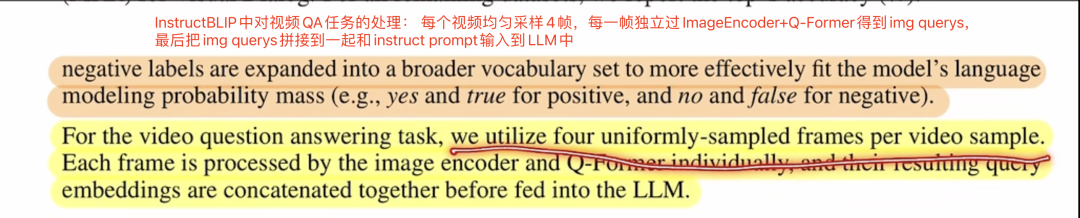

1. 对视频QA任务的处理：每个视频均匀采样，每一帧独立过ImgEncoder+Q-Former得到img queries，最后把img queries拼接到一起和Instruct Prompt输入到LLM

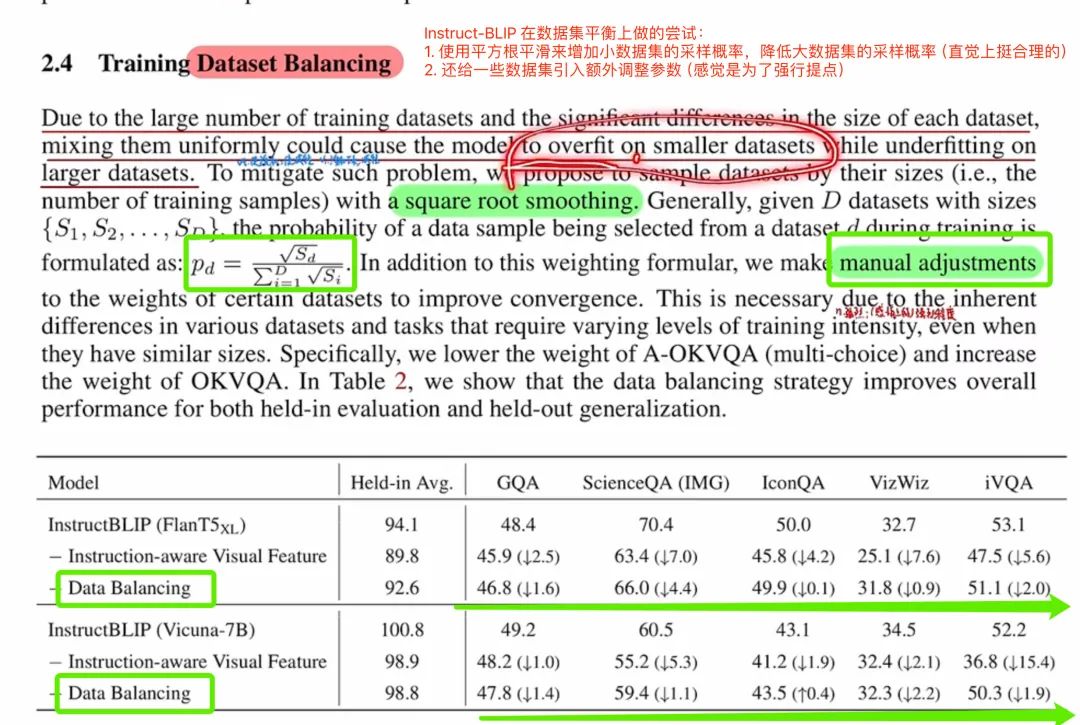

2. 数据集平衡：a-使用平方根平滑增加小数据采样概率，降低大数据集采样概率，b-还给一些数据集加入额外调整权重；第一个直觉上挺合理值得借鉴，第二个有强行提点的嫌疑

使用平方根平滑来平衡数据集内的采样

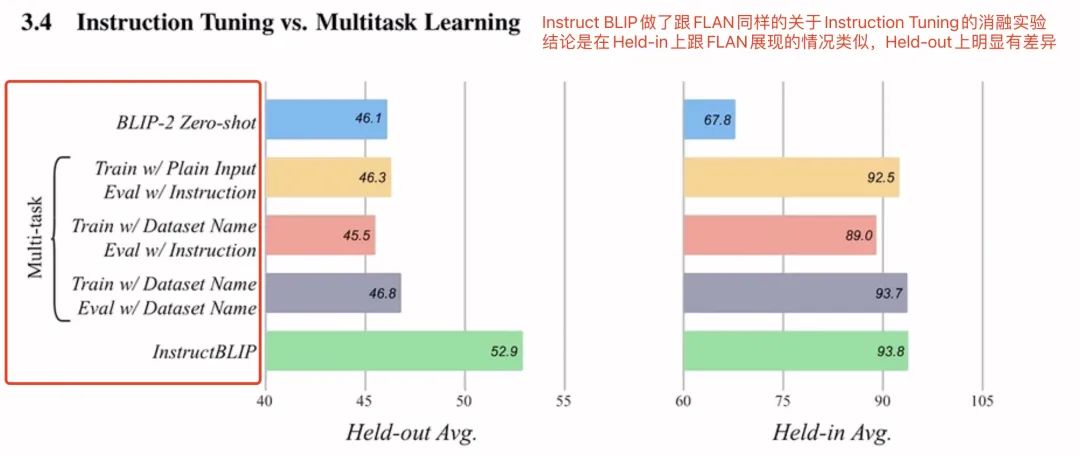

3. Instruction Tuning的消融实验：做了跟FLAN同样的关于Instrction有效性的实验，在Held-in上结果类似，在Held-out上体现出设计合理Instruction的重要性

论证【Plain】【+DatasetName】【+Instuction】对效果的影响

不足之处

BLIP系列的改进层层递进，每一版本都解决了上一版本的痛点，可以说是非常优秀的一系列工作。站在后人的角度来看，我说几个BLIP系列的缺陷点

1. Q-Former并不是一个很好的方案，作为模态间的连接器来对齐图像和文本，Q-Former使用了img queries来对图像进行抽取，希望基于给定的text prompt来精炼图像信息。但当今从理论和实验角度都证明，这样做实为有损压缩，这会导致：
2. 视觉信息不足，不利于细粒度识别任务。比如DocVQA；
3. 有损压缩后，对视觉信息识别不够丰富，会强化模型的幻觉，有时候会按照LLM中的先验知识胡说八道了；

作为图像-文本信息的对齐层，Projector使用MLP或者cross attention都会比Q-Former来得更好。

LLaVA系列

LLaVA

《Visual Instruction Tuning》（L arge La nguage and V ision A ssistant）（2023）

核心是采用了BLIP类似的Image Encoder+Projector+LLM的模型架构，并且使用GPT4/ChatGPT构造了精细化的Instruction Prompt

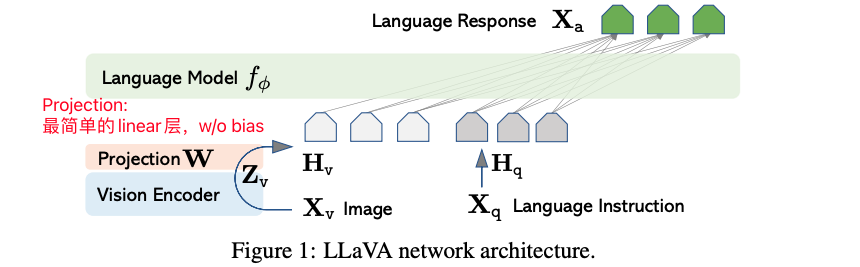

LLaVA的模型架构，Projector使用了朴素的linear层（比复杂Q-Former是更好的选择）

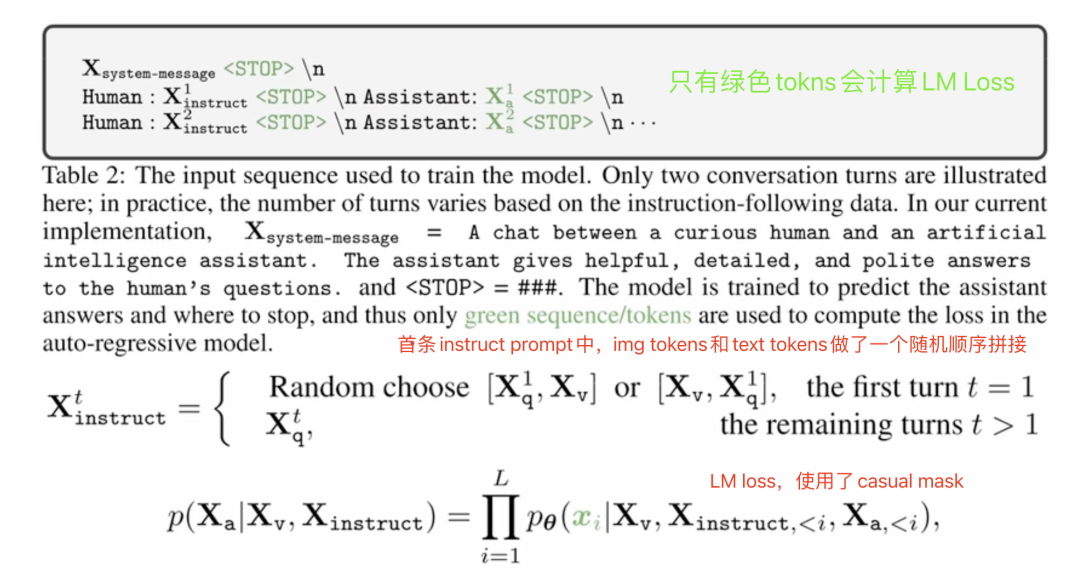

LLaVA的训练，也是很朴素的LM Loss+Casual Mask的Decoder范式

训练上同样采取了2阶段训练，第一阶段仅训练Projector用来对齐image-text特征，二阶段指令微调Projector和LLM

Highlights：

1. 精细化地设计了三种Instruction问题，并且也很好地设计了使用GPT4/ChatGPT构造Instruction的Prompt，站在“巨人“的肩膀上，这个方法在后续的工作中被大量借鉴。

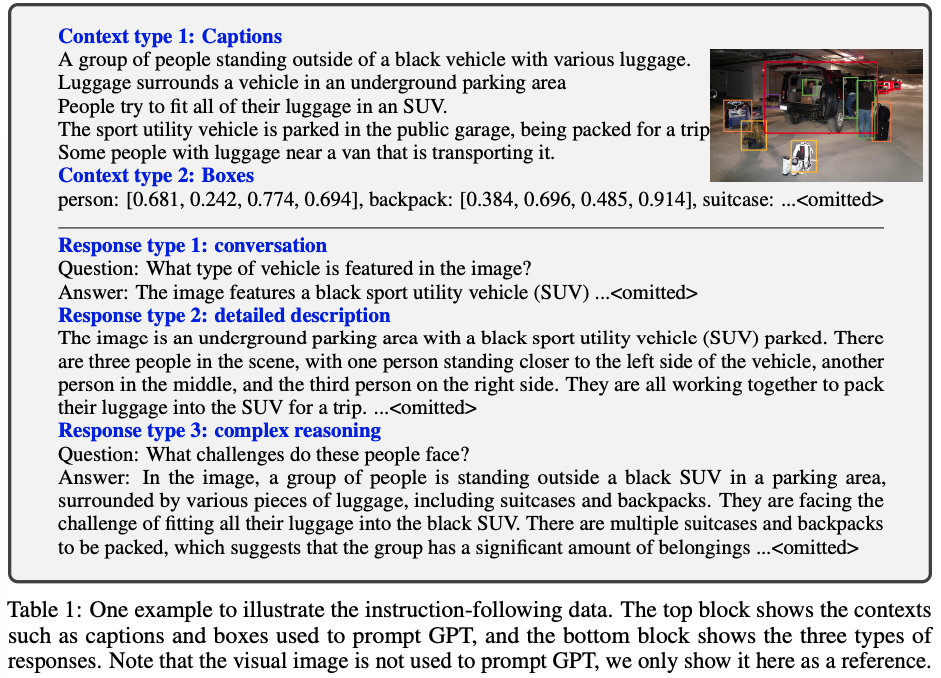

LLaVA的Instruction示例，包含了3个类型的问题

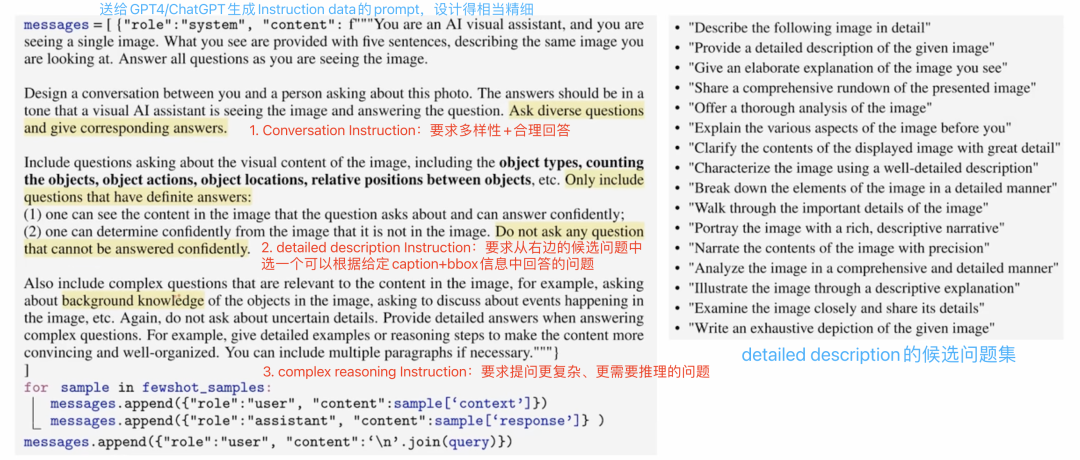

让GPT4生成Instruction-tuning data的prompt

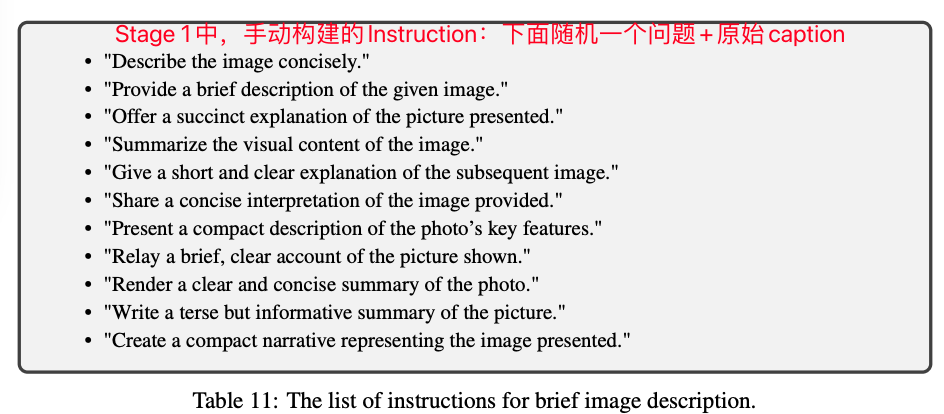

2. Stage1图文对齐预训练中，对数据集（CC3M）做了过滤+手动构建Instruction

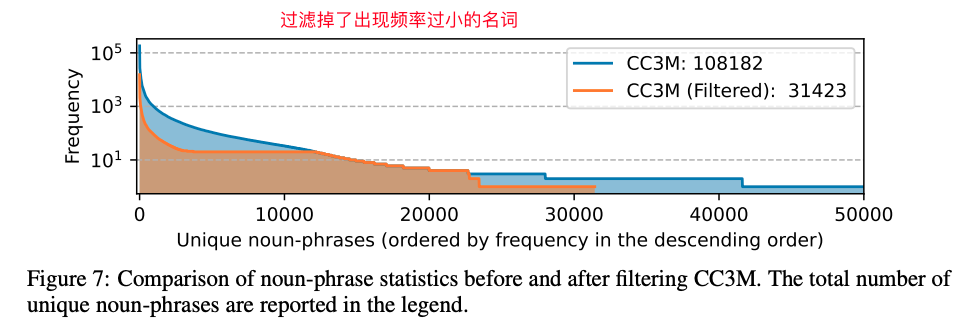

过滤具体方案是使用Spacy库统计每个唯一的名词短语的频数，删除频数小于3的数据，以及对于频数超过100的，随机选择一个数量为100的子集，过滤前后的数据分布如下图

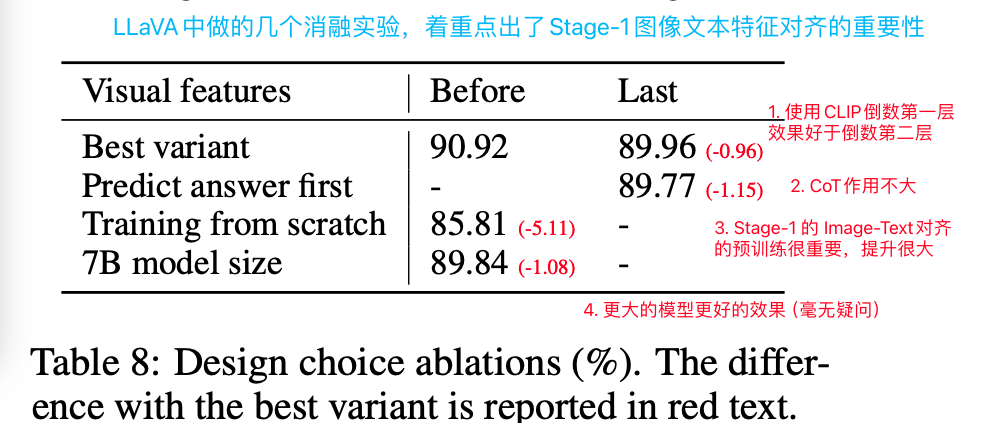

同时也通过消融实验证实Stage-1对齐预训练对最终效果的帮助

LLaVA-1.5

《Improved Baselines with Visual Instruction Tuning》（2023）

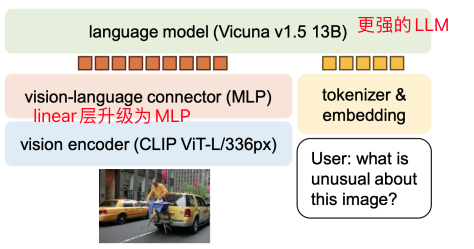

核心为LLaVA的全方面优化版，包括但不限于：Projector从linear升级为MLP，增加图像分辨率，更多丰富&质量更高的数据集（instruct tuning数据集158K -> 665K），更大的视觉编码器，更好的LLM

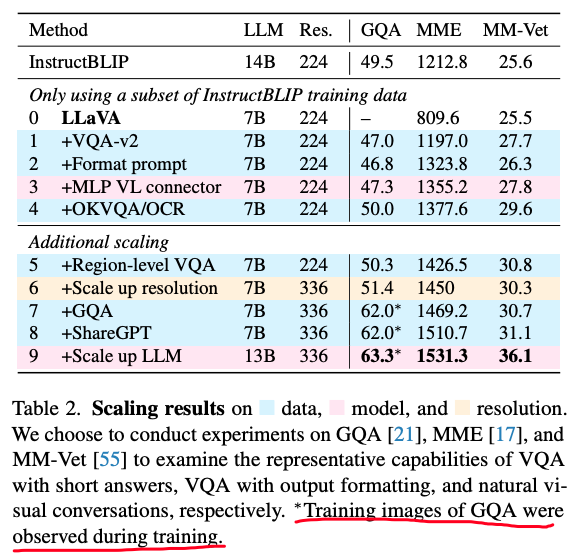

单层linear替换为MLP带来的效果提升还不赖

大模型时代三个绝学：【增加数据】，【scaling】，【更高的分辨率】

Highlights：

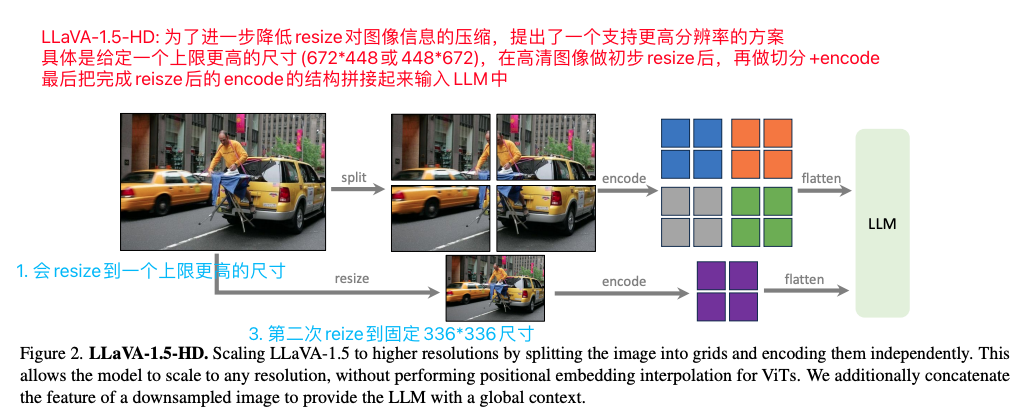

1. 提出了任意分辨率（AnyRes）技术，支持更高分辨率图像输入的方案，使用split+img-encode，并且和resize后的img-encode拼接起来，如下图所示

进一步提高输入图像的分辨率的方案

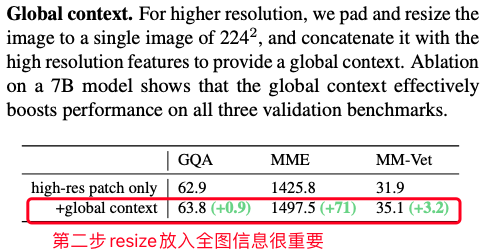

证实AnyRes下半分支的第二步resize重要性



# ====== ResAny代码示意 ======

# 选择当前图像对应的上限分辨率
best_resolution = select_best_resolution(image.size, possible_resolutions)
# 图像resize到上限分辨率
image_padded = resize_and_pad_image(image, best_resolution)
# 切分patch
patches = divide_to_patches(image_padded, processor.crop_size["height"])
# resize到输入分辨率
image_original_resize = image.resize((shortest_edge, shortest_edge))
# 拼接resize后的原图和切分后的小图
image_patches = [image_original_resize] + patches



2. 更加精细化地处理训练数据，LLaVA-1.5中，针对不同类型的数据集，提出了各类处理方案，往往能为我们自己sft时的数据处理&分布提供思路

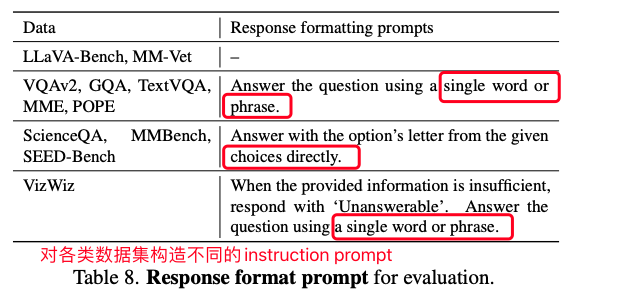

推理时针对不同任务所添加的Instruction Prompt

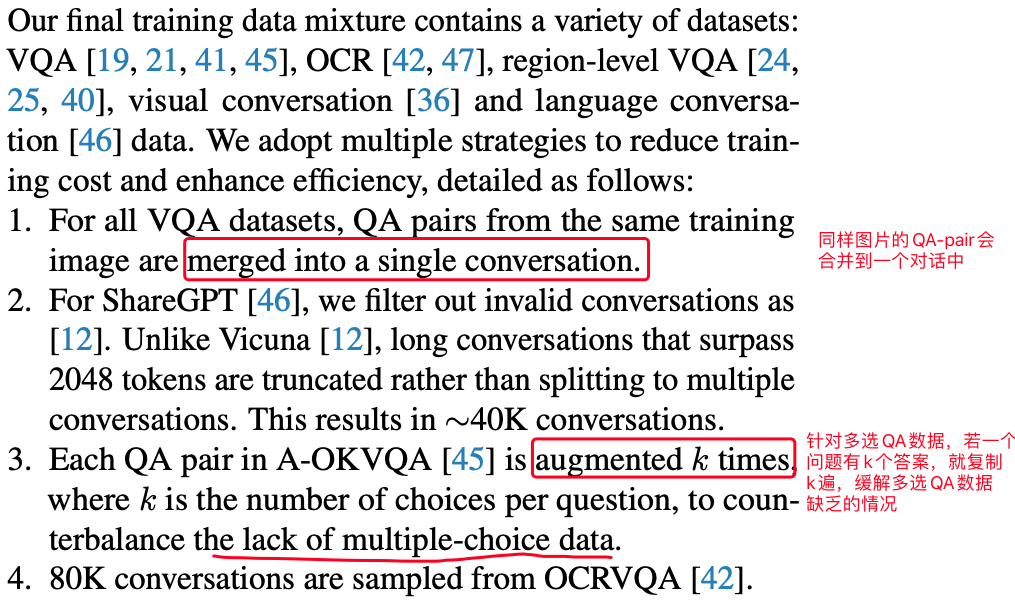

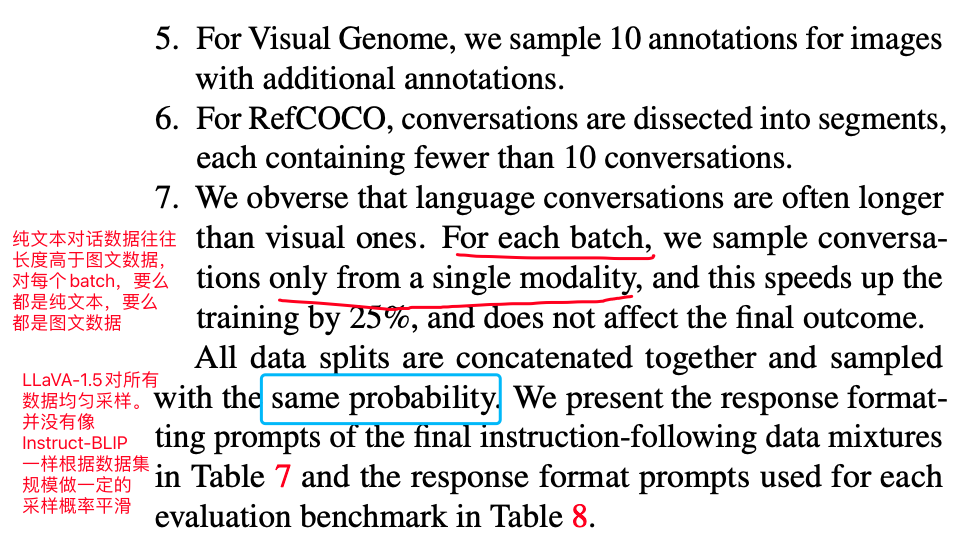

LLaVA-1.5对数据集处理

LLaVA-NeXT

《Improved reasoning, OCR, and world knowledge》（2024）

由于LLaVA-NeXT并没有论文，只有一篇技术报告，并且使用的技术跟LLaVA-1.5几乎完全一致（只是实装了AnyRes，并且支持的上限分辨率更大），剩下就是简单说了下使用了更多更好的数据，以及更加多样性的指令以应对更复杂多变的现实场景。并且对OCR和TextVQA任务针对性收集了更多的数据，具体可参考LLaVA-NeXT的技术文档：

https://llava-vl.github.io/blog/2024-01-30-llava-next/

Reference

多模态论文串讲·下【论文精读·49】_哔哩哔哩_bilibili：https://www.bilibili.com/video/BV1fA411Z772/?spm\_id\_from=333.788&vd\_source=cfffab083d9722d06835ed2331876487

AI论文精读之多模态大模型BLIP-2_哔哩哔哩_bilibili：https://www.bilibili.com/video/BV18u4y137ZV/?spm\_id\_from=333.999.0.0&vd\_source=cfffab083d9722d06835ed2331876487

InstructBLIP 利用指令微调训练的多模态大模型_哔哩哔哩_bilibili：https://www.bilibili.com/video/BV1Le41167DX/?spm\_id\_from=333.999.0.0&vd\_source=cfffab083d9722d06835ed2331876487

https://zhuanlan.zhihu.com/p/695100288
