往期，笔者基于LLava的数据对齐训练，搞了一个Reyes多模态大模型，并且看了些多模态大模型，相关开源的多模态大模型如：KimiVL、Internvl、QwenVL等，其视觉编码器的尺寸都比较大，如：MoonViT-SO-400M、InternViT-6B-448px-V2_5 等都非常大，对于特定的垂直场景（或者是端侧落地都不大友好），也许并不需要这么大视觉编码器。如：表格场景（【多模态 & 文档智能】一次多模态大模型表格识别解析探索小实践记录），当时笔者用了一个8B参数的模型及百万表格数据进行训练达到了不错的效果。近期，因此思考一些模型轻量化的方案，寻找一个轻量点的视觉编码器（比如参数量小于100M） ，下面来看看SAM，供参考。

Segment Anything Model（SAM）是Meta AI发布的一个突破性图像分割模型为计算机视觉领域提供一个通用的、灵活的基座视觉大模型。它受到自然语言处理（NLP）中基础模型（如GPT、BERT）的启发，强调零样本迁移和提示式交互能力。在SA-1B数据集上的训练，该数据集包含超过11百万张图像和11亿个高质量分割掩码，覆盖了从日常场景到专业领域的多样化内容。

picture.image

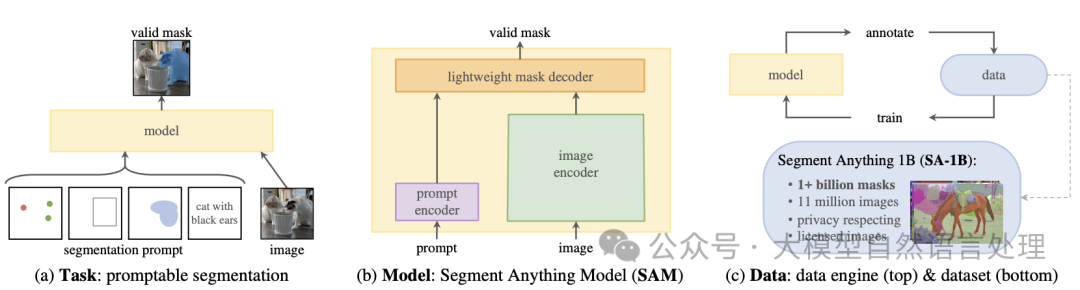

SAM借鉴了NLP领域的Prompt策略，通过给图像分割任务提供Prompt提示来完成任意目标的快速分割。Prompt类型可以是「前景/背景点集、粗略的框或遮罩、任意形式的文本或者任何指示图像中需要进行分割」的信息。如图(a)所示，模型的输入是原始的图像和一些prompt，目标是输出"valid"的分割，所谓valid，就是当prompt的指向是模糊时，模型能够输出至少其中一个mask。

模型结构

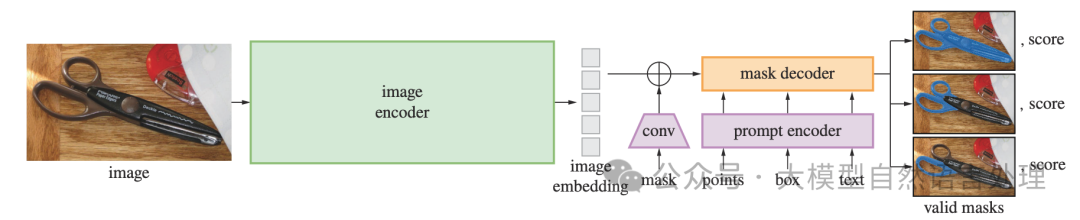

picture.image

SAM的模型结构由三个核心组件组成，Image Encoder 、Prompt Encoder和Mask Decoder。分别负责图像特征提取、提示编码和掩码生成。图像经过Image Encoder编码，Prompt提示经过Prompt Encoder编码，两部分Embedding再经过一个轻量化的Mask Decoder得到融合后的特征。其中，Encoder部分使用的是已有模型，Decoder部分使用Transformer。下表为三个组件的总结：

组件名称	功能	关键特点
Image Encoder
将输入图像转换为密集特征表示

使用MAE预训练的Vision Transformer（ViT-H/16），输入1024x1024x3，输出64x64x256嵌入。


Prompt Encoder

将用户提示（点、框、文本、掩码）编码为嵌入

支持稀疏提示（点、框、文本）和密集提示（掩码），使用CLIP处理文本，灵活适应多种输入。


Mask Decoder

结合图像和提示嵌入，生成最终分割掩码

轻量级Transformer解码器，通过自注意力与交叉注意力机制预测掩码，实时高效。

Image Encoder

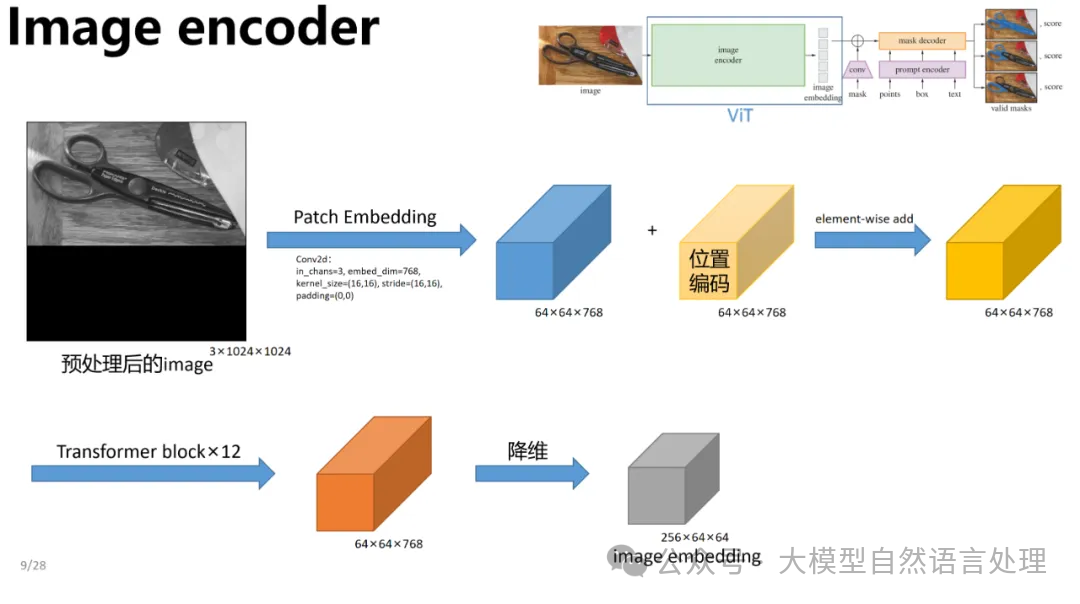

本文的目的是为了寻找一个轻量化的视觉编码器 ，因此下面来详细看下视觉编码器部分。Image Encoder的作用是把图像映射到特征空间，整体过程如下图所示。

picture.image

正如论文中所讲，本质上这个Encoder可以是任何网络结构，在这里使用的是微调的Detectron的ViT，当然它也可以被改成传统的卷积结构，非常合理。

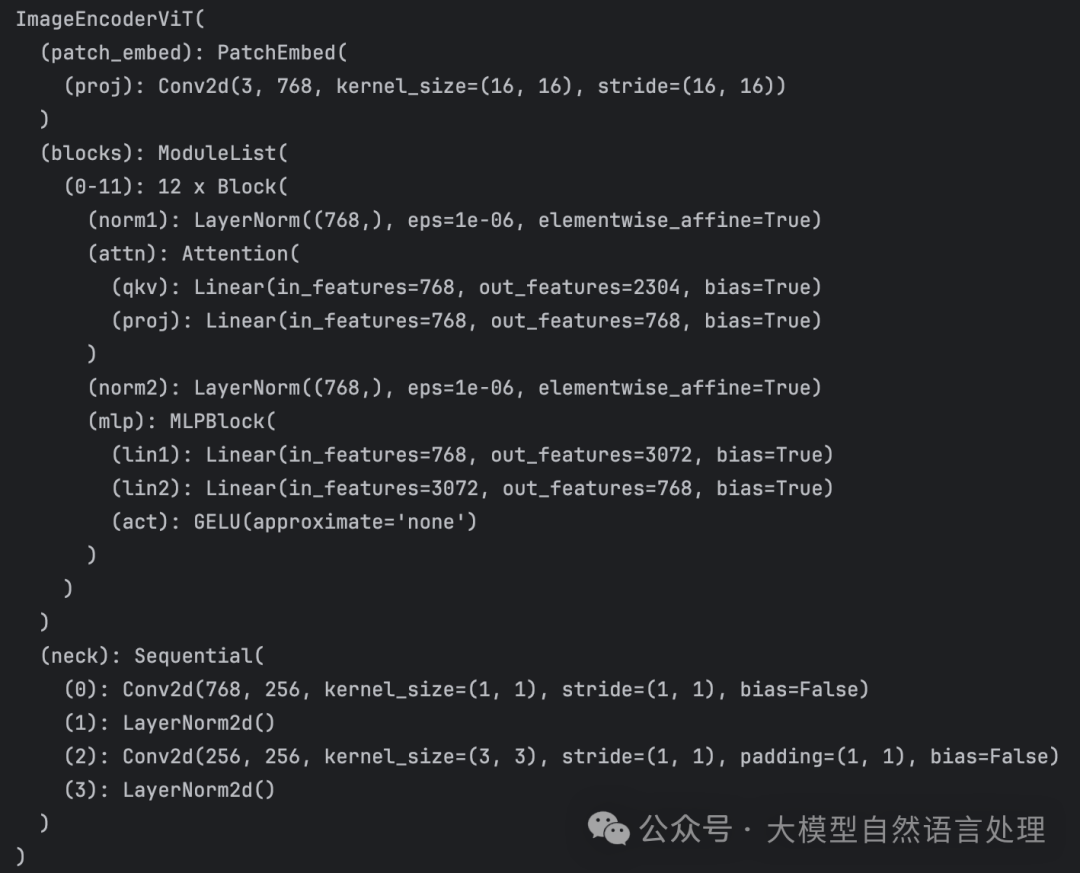

picture.image 可以看到，Image Encoder就是一个ViT的结构，由PatchEmbed、Transformer Encoder、Neck Convolution组成。

输入图像经过ViT结构的过程如下：

Patch Embedding

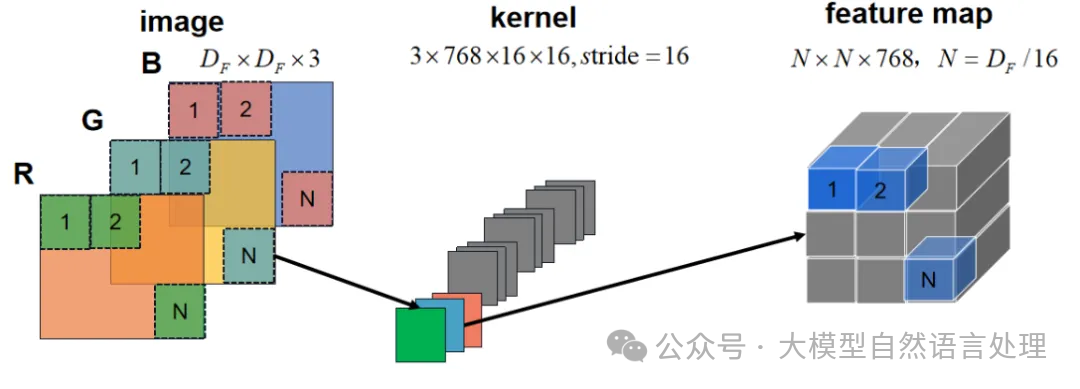

输入图像通过一个卷积base，将图像划分为16x16的patches，步长也为16，这样feature map的尺寸就缩小了16倍，同时channel从3映射到768。Patch Embedding示意图如下所示。

picture.image

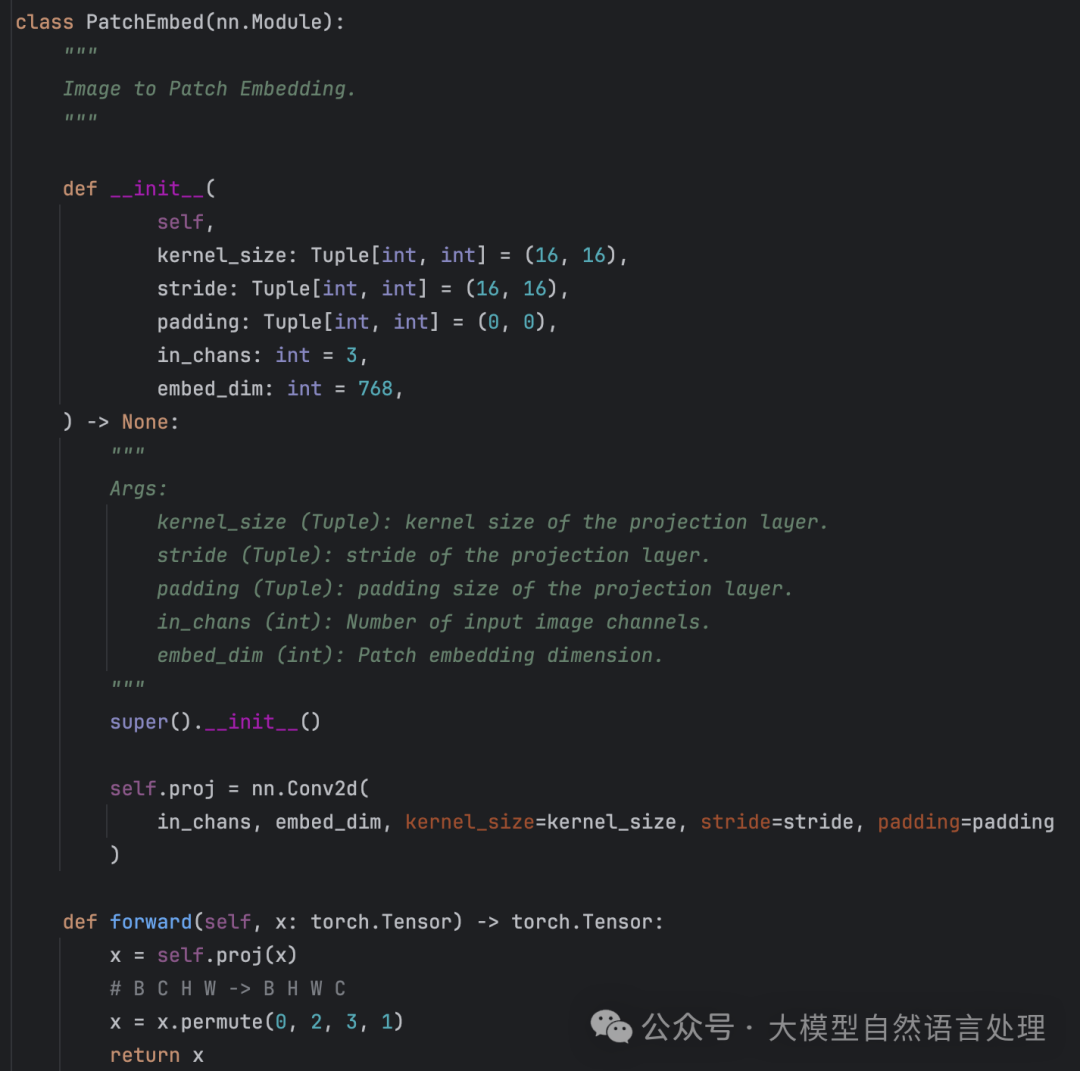

将输入的图像转换为序列化的特征向量

picture.image

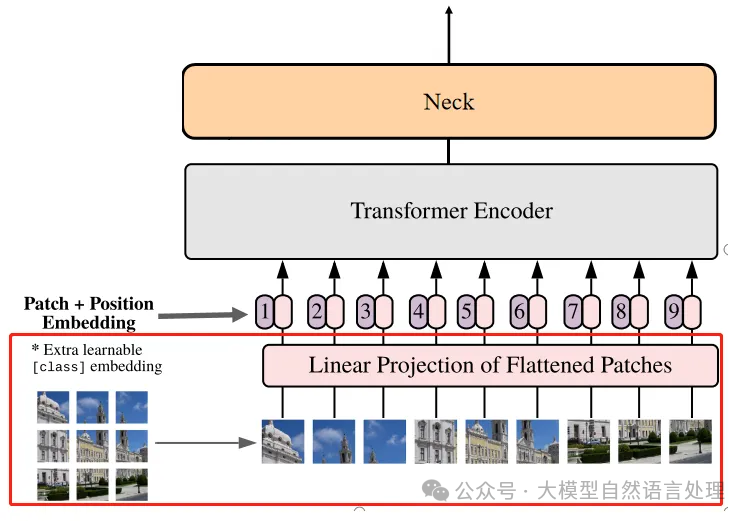

Patch Embedding过程在Vision Transformer结构图中对应下图所示。

picture.image

Transformer Encode

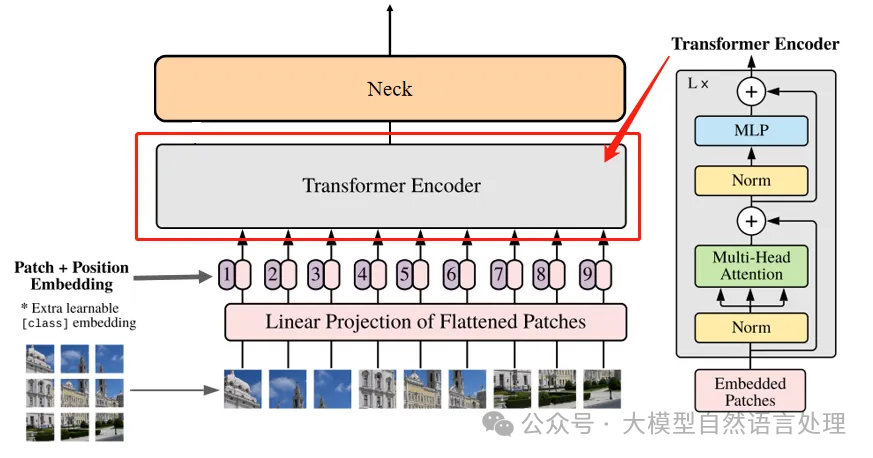

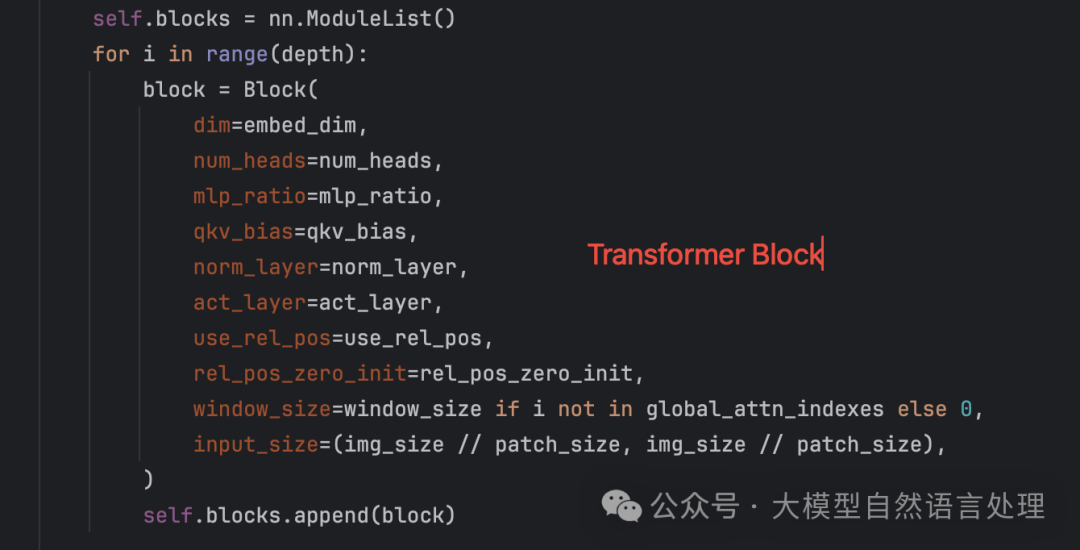

feature map通过16个Transformer Block，其中12个Block 使用了基于Window Partition（就是把特征图分成14*14的windows做局部的Attention）的注意力机制，以处理局部信息。另外4个Block是全局注意力模块（多头注意力），它们穿插在Window Partition模块之间，以捕捉图像的全局上下文。

picture.image

循环叠加Transformer Encode 2. Neck Convolution

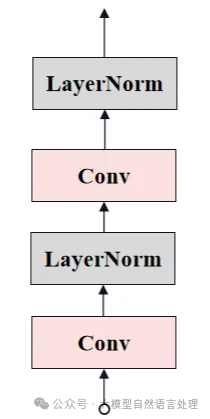

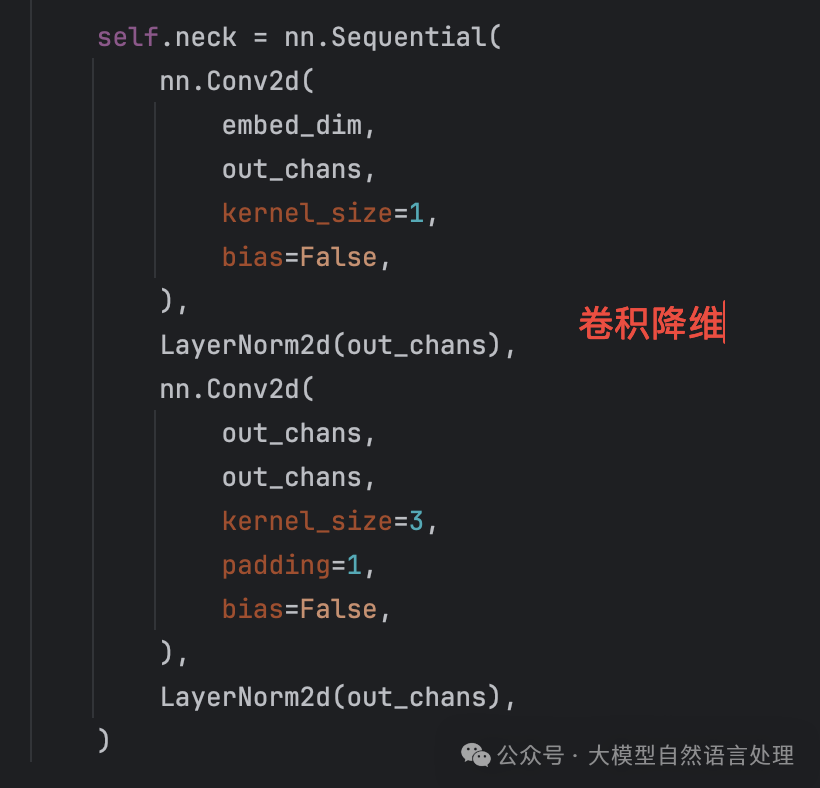

最后，通过两层卷积（Neck）将通道数降低至256，生成最终的Image Embedding。其结构图如下所示。

picture.image

SAM构建与轻量化编码器提取

通过下面代码提取一个参数量大小仅为80几M的视觉编码器。



import torch
from functools import partial
from modeling import ImageEncoderViT, MaskDecoder, PromptEncoder, Sam, TwoWayTransformer


def build\_sam\_vit\_b(checkpoint=None):
    return \_build\_sam(
        encoder\_embed\_dim=768,
        encoder\_depth=12,
        encoder\_num\_heads=12,
        encoder\_global\_attn\_indexes=[2, 5, 8, 11],
        checkpoint=checkpoint,
    )


sam\_model\_registry = {
    "vit\_b": build\_sam\_vit\_b,
}


def \_build\_sam(
        encoder\_embed\_dim,
        encoder\_depth,
        encoder\_num\_heads,
        encoder\_global\_attn\_indexes,
        checkpoint=None,
):
    prompt\_embed\_dim = 256
    image\_size = 1024
    vit\_patch\_size = 16
    image\_embedding\_size = image\_size // vit\_patch\_size
    sam = Sam(
        image\_encoder=ImageEncoderViT(
            depth=encoder\_depth,
            embed\_dim=encoder\_embed\_dim,
            img\_size=image\_size,
            mlp\_ratio=4,
            norm\_layer=partial(torch.nn.LayerNorm, eps=1e-6),
            num\_heads=encoder\_num\_heads,
            patch\_size=vit\_patch\_size,
            qkv\_bias=True,
            use\_rel\_pos=True,
            global\_attn\_indexes=encoder\_global\_attn\_indexes,
            window\_size=14,
            out\_chans=prompt\_embed\_dim,
        ),
        prompt\_encoder=PromptEncoder(
            embed\_dim=prompt\_embed\_dim,
            image\_embedding\_size=(image\_embedding\_size, image\_embedding\_size),
            input\_image\_size=(image\_size, image\_size),
            mask\_in\_chans=16,
        ),
        mask\_decoder=MaskDecoder(
            num\_multimask\_outputs=3,
            transformer=TwoWayTransformer(
                depth=2,
                embedding\_dim=prompt\_embed\_dim,
                mlp\_dim=2048,
                num\_heads=8,
            ),
            transformer\_dim=prompt\_embed\_dim,
            iou\_head\_depth=3,
            iou\_head\_hidden\_dim=256,
        ),
        pixel\_mean=[123.675, 116.28, 103.53],
        pixel\_std=[58.395, 57.12, 57.375],
    )
    sam.eval()
    if checkpoint is not None:
        with open(checkpoint, "rb") as f:
            state\_dict = torch.load(f)
        sam.load\_state\_dict(state\_dict)
    return sam


if \_\_name\_\_ == '\_\_main\_\_':
    x = torch.zeros(2, 3, 1024, 1024)
    net = build\_sam\_vit\_b(checkpoint='sam\_vit\_b\_01ec64.pth')
    image\_encoder = net.image\_encoder

    print(image\_encoder)
    print(image\_encoder(x).shape)  # 输出：torch.Size([2, 256, 64, 64])

    total\_params = sum(p.numel() for p in image\_encoder.parameters())
    print(f"模型的参数量为: {(total\_params/ 1e6):.2f}M")      # 模型的参数量为: 89.67M
