从零开始学 Dify - 万字详解RAG父子分段模式的原理与实现

在知识库检索系统中，文档分段策略对检索效果有着至关重要的影响。Dify 作为一个强大的 RAG（检索增强生成）平台，提供了多种文档分段策略，其中父子分段模式（Parent-Child Chunking）是一种特别高级的处理方式，能够显著提升检索质量。接下来将深入解析Dify中父子分段模式的原理和实现细节。

👆👆👆欢迎关注，一起进步👆👆👆

一、父子分段模式原理

1.1 基本概念

父子分段模式是一种层次化的文档处理策略，它将文档分为两个层次：

• 父段落（Parent Chunk） ：较大的文本块，通常是一个完整的段落或多个相关段落的集合，提供上下文信息。
• 子段落（Child Chunk） ：从父段落中进一步分割出的较小文本块，是实际用于检索的单位。

这种分段模式的核心思想是：用小的子段落进行精确检索，用大的父段落提供完整上下文 。

其基本机制包括：

• 子分段匹配查询 ：

• 将文档拆分为较小、集中的信息单元（例如一句话），更加精准的匹配用户所输入的问题。
• 子分段能快速提供与用户需求最相关的初步结果。

• 父分段提供上下文 ：

• 将包含匹配子分段的更大部分（如段落、章节甚至整个文档）视作父分段并提供给大语言模型（LLM）。
• 父分段能为 LLM 提供完整的背景信息，避免遗漏重要细节，帮助 LLM 输出更贴合知识库内容的回答。

1.2 工作流程

1.2.1 父分段

父分段设置提供以下分段选项：

• 段落 ：根据预设的分隔符规则和最大块长度将文本拆分为段落。每个段落视为父分段，适用于文本量较大，内容清晰且段落相对独立的文档。支持以下设置项：
• 分段标识符 ：默认值为 \n ，即按照文本段落分段。你可以遵循正则表达式语法自定义分块规则，系统将在文本出现分段标识符时自动执行分段。
• 分段最大长度 ：指定分段内的文本字符数最大上限，超出该长度时将强制分段。默认值为 500 Tokens，分段长度的最大上限为 4000 Tokens；
• 全文 ：不进行段落分段，而是直接将全文视为单一父分段。出于性能原因，仅保留文本内的前 10000 Tokens 字符，适用于文本量较小，但段落间互有关联，需要完整检索全文的场景。

图片来自 Dify 官网

1.2.2 子分段

子分段文本是在父文本分段基础上，由分隔符规则切分而成，用于查找和匹配与问题关键词最相关和直接的信息。如果使用默认的子分段规则，通常呈现以下分段效果：

• 当父分段为段落时，子分段对应各个段落中的单个句子。
• 父分段为全文时，子分段对应全文中各个单独的句子。

在子分段内填写以下分段设置：

• 分段标识符 ：默认值为 ，即按照句子进行分段。你可以遵循正则表达式语法自定义分块规则，系统将在文本出现分段标识符时自动执行分段。
• 分段最大长度 ：指定分段内的文本字符数最大上限，超出该长度时将强制分段。默认值为 200 Tokens，分段长度的最大上限为 4000 Tokens；

还可以使用文本预处理规则 过滤知识库内部分无意义的内容：

• 替换连续的空格、换行符和制表符
• 删除所有 URL 和电子邮件地址

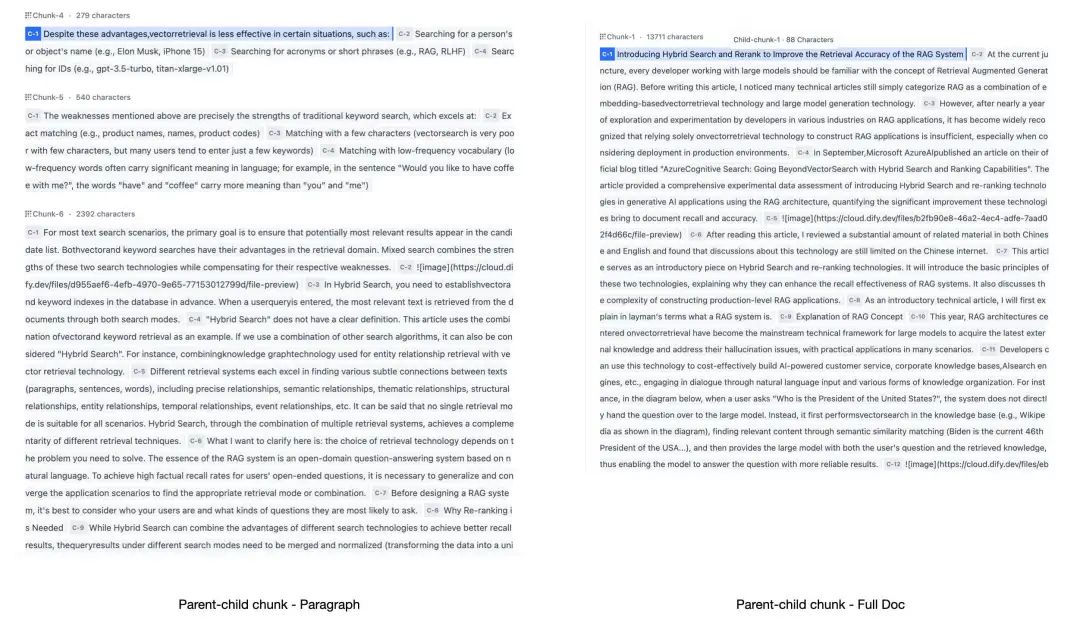

配置完成后，点击”预览区块”即可查看分段后的效果。你可以查看父分段的整体字符数。背景标蓝的字符为子分块，同时显示当前子段的字符数。

图片来自 Dify 官网

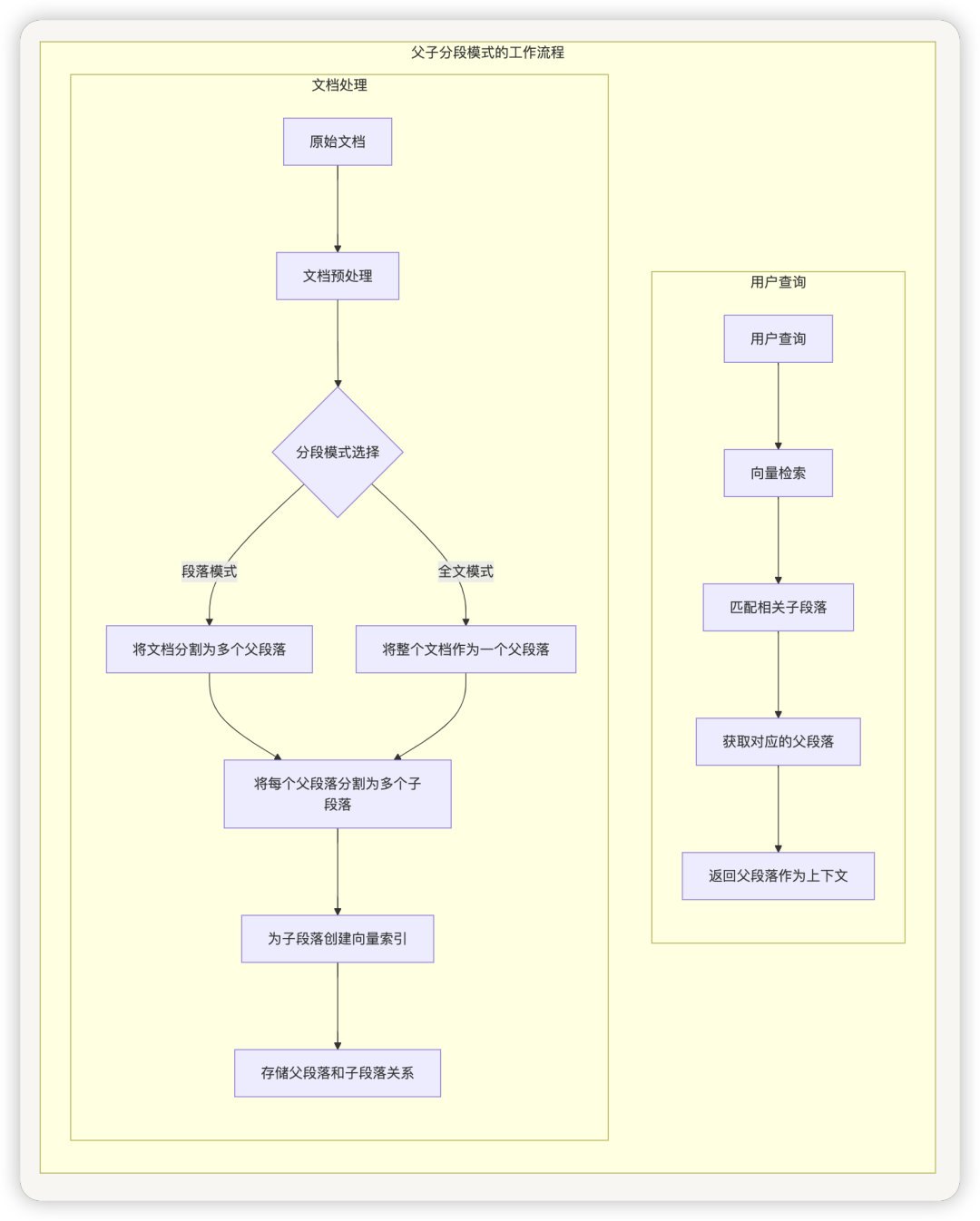

1.2.3 父子分段模式的工作流程

父子分段模式的工作流程

1.3 优势分析

父子分段模式相比传统的单一分段模式有以下优势：

1. 检索精度更高 ：子段落粒度小，能够更精确地匹配用户查询。
2. 上下文更完整 ：返回父段落作为上下文，提供更全面的信息。
3. 减少语义断裂 ：避免了单一分段可能导致的语义断裂问题。
4. 灵活性更强 ：可以根据不同类型的文档选择不同的父子分段策略。

二、系统架构设计

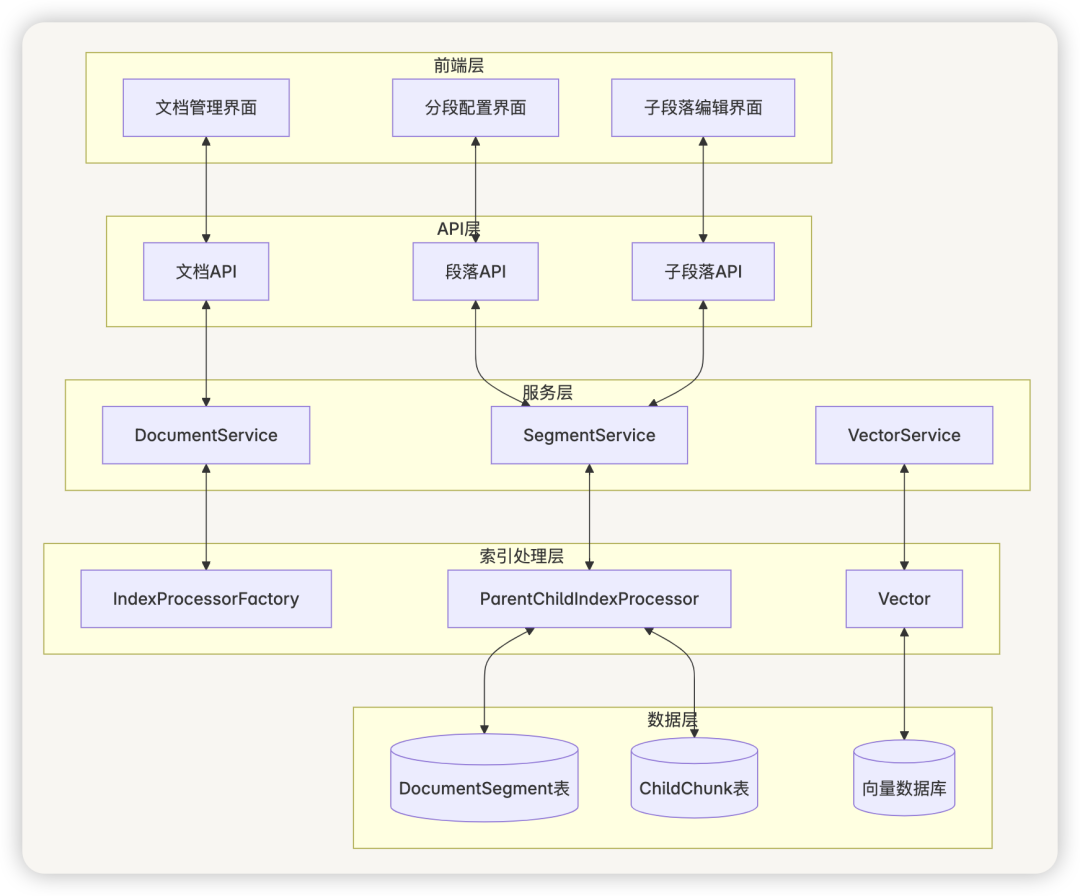

2.1 整体架构

整体架构

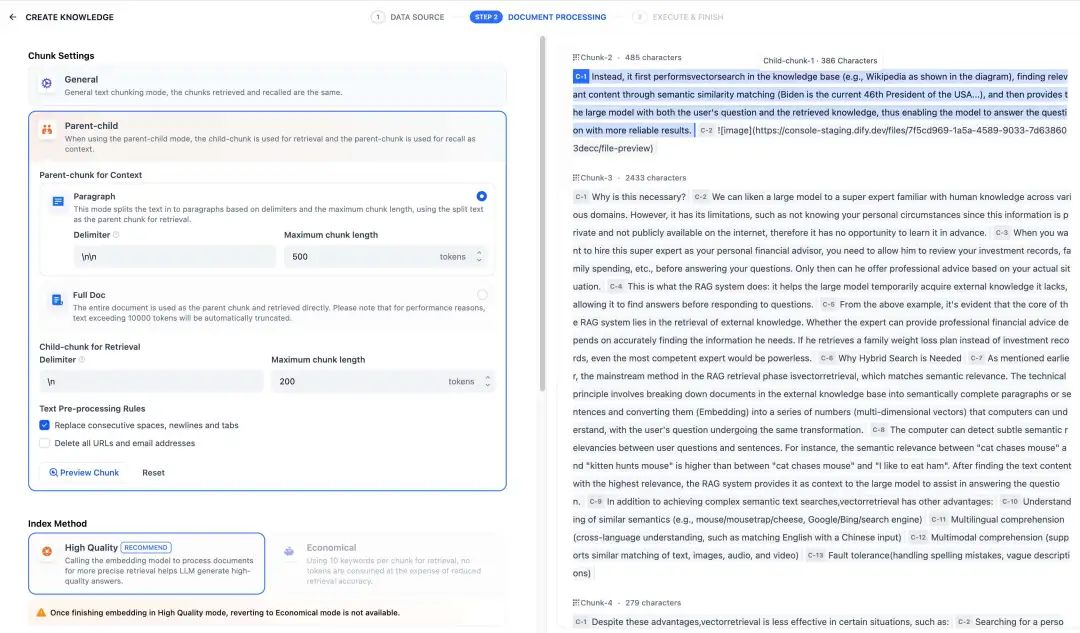

2.2 配置界面

图片来自 Dify 官网

2.3 数据模型设计

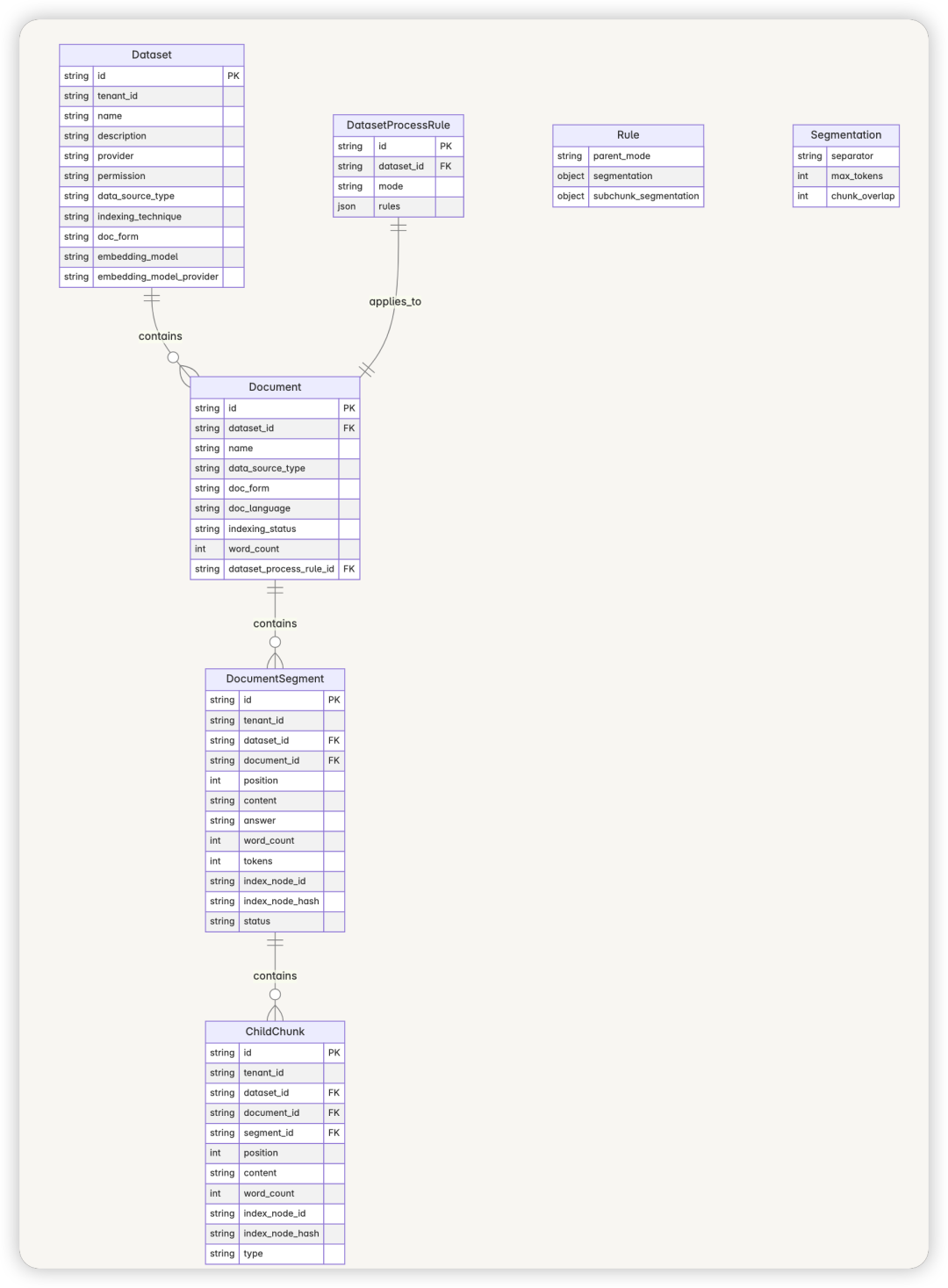

2.3.1 实体模型关系

实体模型关系

2.3.1 实体关系说明

1. Dataset（数据集） ：

• 是知识库的顶层容器
• 包含多个 Document（文档）
• 定义了索引技术、嵌入模型等全局设置

• Document（文档） ：

• 属于一个 Dataset
• 包含多个 DocumentSegment（文档分段）
• 关联一个 DatasetProcessRule（处理规则）
• 定义了文档的语言、分段模式等属性

• DocumentSegment（文档分段） ：

• 属于一个 Document
• 在父子分段模式下，包含多个 ChildChunk（子分段）
• 有自己的索引节点 ID 和哈希值
• 存储分段内容、位置、词数等信息

• ChildChunk（子分段） ：

• 属于一个 DocumentSegment
• 有自己的索引节点 ID 和哈希值
• 存储子分段内容、位置、词数等信息
• 类型可以是自动生成或自定义

• DatasetProcessRule（数据集处理规则） ：

• 关联到 Dataset 和 Document
• 包含处理模式和规则配置
• 规则中定义了父子分段的处理方式

• Rule（规则） ：

• 定义父模式（全文档或段落）
• 包含分段和子分段的配置

• Segmentation（分段配置） ：

• 定义分隔符、最大标记数和重叠设置

三、核心代码实现

3.1 数据模型实现

在 Dify 中，父子分段模式的数据模型主要由DocumentSegment和ChildChunk两个类实现：

3.1.1 DocumentSegment 模型

DocumentSegment模型定义在api/models/dataset.py文件中，代表父段落：


classDocumentSegment(db.Model):
    \_\_tablename\_\_ = "document\_segments"

    id = db.Column(db.

 String
 (36), primary\_key=True)
    tenant\_id = db.Column(db.

 String
 (36), nullable=False)
    dataset\_id = db.Column(db.

 String
 (36), nullable=False)
    document\_id = db.Column(db.

 String
 (36), nullable=False)
    position = db.Column(db.Integer, nullable=False, default=0)
    content = db.Column(db.Text, nullable=False)
    # 其他字段省略...

    @property
    defchild\_chunks(self):
        # 获取子段落的属性方法
        dataset = db.session.query(Dataset).filter(Dataset.id == self.dataset\_id).first()
        ifnot dataset or dataset.process\_rule.mode != "hierarchical"or dataset.process\_rule.rules.get("parent\_mode") == "FULL\_DOC":
            return []
        child\_chunks = (
            db.session.query(ChildChunk)
            .filter(
                ChildChunk.tenant\_id == self.tenant\_id,
                ChildChunk.dataset\_id == self.dataset\_id,
                ChildChunk.document\_id == self.document\_id,
                ChildChunk.segment\_id == self.id,
            )
            .all()
        )
        return child\_chunks or []

    defget\_child\_chunks(self):
        # 获取子段落的方法
        child\_chunks = (
            db.session.query(ChildChunk)
            .filter(
                ChildChunk.tenant\_id == self.tenant\_id,
                ChildChunk.dataset\_id == self.dataset\_id,
                ChildChunk.document\_id == self.document\_id,
                ChildChunk.segment\_id == self.id,
            )
            .all()
        )
        return child\_chunks or []

3.1.2 ChildChunk 模型

ChildChunk模型同样定义在api/models/dataset.py文件中，代表子段落：


classChildChunk(db.Model):
    \_\_tablename\_\_ = "child\_chunks"

    \_\_table\_args\_\_ = (
        db.PrimaryKeyConstraint("id",

 name
 ="child\_chunk\_pkey"),
        db.

 Index
 ("child\_chunk\_dataset\_id\_idx", "tenant\_id", "dataset\_id", "document\_id", "segment\_id", "index\_node\_id"),
        db.

 Index
 ("child\_chunks\_node\_idx", "index\_node\_id", "dataset\_id"),
        db.

 Index
 ("child\_chunks\_segment\_idx", "segment\_id"),
    )

    id = db.Column(db.

 String
 (36), primary\_key=True, default=lambda: str(uuid.uuid4()))
    tenant\_id = db.Column(db.

 String
 (36), nullable=False)
    dataset\_id = db.Column(db.

 String
 (36), nullable=False)
    document\_id = db.Column(db.

 String
 (36), nullable=False)
    segment\_id = db.Column(db.

 String
 (36), nullable=False)
    position = db.Column(db.Integer, nullable=False, default=0)
    content = db.Column(db.Text, nullable=False)
    word\_count = db.Column(db.Integer, nullable=False, default=0)
    index\_node\_id = db.Column(db.

 String
 (36))
    index\_node\_hash = db.Column(db.

 String
 (64))
    type = db.Column(db.

 String
 (16), nullable=False, default="automatic")
    # 其他字段省略...

3.2 索引处理器实现

父子分段模式的索引处理由ParentChildIndexProcessor类实现，定义在api/core/rag/index\_processor/processor/parent\_child\_index\_processor.py文件中：


classParentChildIndexProcessor(BaseIndexProcessor):
    defextract(self, extract\_setting: ExtractSetting, **kwargs) -> list[Document]:
        # 从原始文档中提取文本
        text\_docs = ExtractProcessor.extract(
            extract\_setting=extract\_setting,
            is\_automatic=(
                kwargs.get("process\_rule\_mode") == "automatic"or kwargs.get("process\_rule\_mode") == "hierarchical"
            ),
        )
        return text\_docs

    deftransform(self, documents: list[Document], **kwargs) -> list[Document]:
        # 将文本转换为父子段落结构
        process\_rule = kwargs.get("process\_rule")
        ifnot process\_rule:
            raise ValueError("No process rule found.")
        ifnot process\_rule.get("rules"):
            raise ValueError("No rules found in process rule.")
        rules = Rule(**process\_rule.get("rules"))
        all\_documents = []  # type: ignore

        if rules.parent\_mode == ParentMode.PARAGRAPH:
            # 段落模式：将文档分割为多个父段落
            # 代码省略...

        elif rules.parent\_mode == ParentMode.FULL\_DOC:
            # 全文模式：将整个文档作为一个父段落
            page\_content = "\n".join([document.page\_content for document in documents])
            document = Document(page\_content=page\_content, metadata=documents[0].metadata)
            # 解析文档为子节点
            child\_nodes = self.\_split\_child\_nodes(
                document, rules, process\_rule.get("mode"), kwargs.get("embedding\_model\_instance")
            )
            if kwargs.get("preview"):
                if len(child\_nodes) > dify\_config.CHILD\_CHUNKS\_PREVIEW\_NUMBER:
                    child\_nodes = child\_nodes[: dify\_config.CHILD\_CHUNKS\_PREVIEW\_NUMBER]

            document.children = child\_nodes
            doc\_id = str(uuid.uuid4())
            hash = helper.generate\_text\_hash(document.page\_content)
            document.metadata["doc\_id"] = doc\_id
            document.metadata["doc\_hash"] = hash
            all\_documents.append(document)

        return all\_documents

    defload(self, dataset: Dataset, documents: list[Document], with\_keywords: bool = True, **kwargs):
        # 将父子段落加载到向量数据库
        if dataset.indexing\_technique == "high\_quality":
            vector = Vector(dataset)
            for document in documents:
                child\_documents = document.children
                if child\_documents:
                    formatted\_child\_documents = [
                        Document(**child\_document.model\_dump()) for child\_document in child\_documents
                    ]
                    vector.create(formatted\_child\_documents)

    def\_split\_child\_nodes(
        self,
        document\_node: Document,
        rules: Rule,
        process\_rule\_mode: str,
        embedding\_model\_instance: Optional[ModelInstance],
    ) -> list[ChildDocument]:
        # 将父段落分割为子段落
        ifnot rules.subchunk\_segmentation:
            raise ValueError("No subchunk segmentation found in rules.")
        child\_splitter = self.\_get\_splitter(
            processing\_rule\_mode=process\_rule\_mode,
            max\_tokens=rules.subchunk\_segmentation.max\_tokens,
            chunk\_overlap=rules.subchunk\_segmentation.chunk\_overlap,


 separator
 =rules.subchunk\_segmentation.

 separator
 ,
            embedding\_model\_instance=embedding\_model\_instance,
        )
        # 解析文档为子节点
        child\_nodes = []
        child\_documents = child\_splitter.split\_documents([document\_node])
        for child\_document\_node in child\_documents:
            if child\_document\_node.page\_content.strip():
                doc\_id = str(uuid.uuid4())
                hash = helper.generate\_text\_hash(child\_document\_node.page\_content)
                child\_document = ChildDocument(
                    page\_content=child\_document\_node.page\_content, metadata=document\_node.metadata
                )
                child\_document.metadata["doc\_id"] = doc\_id
                child\_document.metadata["doc\_hash"] = hash
                child\_page\_content = child\_document.page\_content
                if child\_page\_content.startswith(".") or child\_page\_content.startswith("。"):
                    child\_page\_content = child\_page\_content[1:].strip()
                if len(child\_page\_content) > 0:
                    child\_document.page\_content = child\_page\_content
                    child\_nodes.append(child\_document)
        return child\_nodes

3.3 API 控制器实现

父子分段的API控制器主要包括ChildChunkAddApi和ChildChunkUpdateApi，定义在api/controllers/console/datasets/datasets\_segments.py文件中：


classChildChunkAddApi(Resource):
    @setup\_required
    @login\_required
    @account\_initialization\_required
    @cloud\_edition\_billing\_resource\_check("vector\_space")
    @cloud\_edition\_billing\_knowledge\_limit\_check("add\_segment")
    @cloud\_edition\_billing\_rate\_limit\_check("knowledge")
    defpost(self, dataset\_id, document\_id, segment\_id):
        # 添加子段落
        # 代码省略...
        try:
            child\_chunk = SegmentService.create\_child\_chunk(args.get("content"),

 segment
 , document, dataset)


 except
  ChildChunkIndexingServiceError as e:
            raise ChildChunkIndexingError(str(e))
        return {"

 data
 ": marshal(child\_chunk, child\_chunk\_fields)}, 200

    @setup\_required
    @login\_required
    @account\_initialization\_required
    defget(self, dataset\_id, document\_id, segment\_id):
        # 获取子段落列表
        # 代码省略...
        child\_chunks = SegmentService.get\_child\_chunks(segment\_id, document\_id, dataset\_id, page, limit,

 keyword
 )
        return {
            "

 data
 ": marshal(child\_chunks.items, child\_chunk\_fields),
            "total": child\_chunks.total,
            "total\_pages": child\_chunks.pages,
            "page": page,
            "limit": limit,
        }, 200

classChildChunkUpdateApi(Resource):
    @setup\_required
    @login\_required
    @account\_initialization\_required
    @cloud\_edition\_billing\_rate\_limit\_check("knowledge")
    defdelete(self, dataset\_id, document\_id, segment\_id, child\_chunk\_id):
        # 删除子段落
        # 代码省略...
        try:
            SegmentService.delete\_child\_chunk(child\_chunk, dataset)


 except
  ChildChunkDeleteIndexServiceError as e:
            raise ChildChunkDeleteIndexError(str(e))
        return {"result": "success"}, 204

    @setup\_required
    @login\_required
    @account\_initialization\_required
    @cloud\_edition\_billing\_resource\_check("vector\_space")
    @cloud\_edition\_billing\_rate\_limit\_check("knowledge")
    defpatch(self, dataset\_id, document\_id, segment\_id, child\_chunk\_id):
        # 更新子段落
        # 代码省略...
        try:
            child\_chunk = SegmentService.update\_child\_chunk(
                args.get("content"), child\_chunk,

 segment
 , document, dataset
            )


 except
  ChildChunkIndexingServiceError as e:
            raise ChildChunkIndexingError(str(e))
        return {"

 data
 ": marshal(child\_chunk, child\_chunk\_fields)}, 200

3.4 服务层实现

子段落的服务层主要在SegmentService类中实现，定义在api/services/dataset\_service.py文件中：


@classmethod
defcreate\_child\_chunk(
    cls, content: str,

 segment
 : DocumentSegment, document: Document, dataset: Dataset
) -> ChildChunk:
    lock\_name = "add\_child\_lock\_{}".format(

 segment
 .id)
    with redis\_client.lock(lock\_name, timeout=20):
        index\_node\_id = str(uuid.uuid4())
        index\_node\_hash = helper.generate\_text\_hash(content)
        child\_chunk\_count = (
            db.session.query(ChildChunk)
            .filter(
                ChildChunk.tenant\_id == current\_user.current\_tenant\_id,
                ChildChunk.dataset\_id == dataset.id,
                ChildChunk.document\_id == document.id,
                ChildChunk.segment\_id ==

 segment
 .id,
            )
            .count()
        )
        max\_position = (
            db.session.query(func.max(ChildChunk.position))
            .filter(
                ChildChunk.tenant\_id == current\_user.current\_tenant\_id,
                ChildChunk.dataset\_id == dataset.id,
                ChildChunk.document\_id == document.id,
                ChildChunk.segment\_id ==

 segment
 .id,
            )
            .

 scalar
 ()
        )
        child\_chunk = ChildChunk(
            tenant\_id=current\_user.current\_tenant\_id,
            dataset\_id=dataset.id,
            document\_id=document.id,
            segment\_id=

 segment
 .id,
            position=max\_position + 1if max\_position else1,
            index\_node\_id=index\_node\_id,
            index\_node\_hash=index\_node\_hash,
            content=content,
            word\_count=len(content),
            type="customized",
            created\_by=current\_user.id,
        )
        db.session.add(child\_chunk)
        # 保存向量索引
        try:
            VectorService.create\_child\_chunk\_vector(child\_chunk, dataset)


 except
  Exception as e:
            logging.exception("create child chunk

 index
  failed")
            db.session.rollback()
            raise ChildChunkIndexingError(str(e))
        db.session.commit()

        return child\_chunk

3.5 向量服务实现

子段落的向量服务主要在VectorService类中实现，定义在api/services/vector\_service.py文件中：


@classmethod
defcreate\_child\_chunk\_vector(cls, child\_segment: ChildChunk, dataset: Dataset):
    child\_document = Document(
        page\_content=child\_segment.content,
        metadata={
            "doc\_id": child\_segment.index\_node\_id,
            "doc\_hash": child\_segment.index\_node\_hash,
            "document\_id": child\_segment.document\_id,
            "dataset\_id": child\_segment.dataset\_id,
        },
    )
    if dataset.indexing\_technique == "high\_quality":
        # 保存向量索引
        vector = Vector(dataset=dataset)
        vector.add\_texts([child\_document], duplicate\_check=True)

四、使用场景与最佳实践

4.1 适用场景

父子分段模式特别适合以下场景：

1. 长文档处理 ：对于长篇文档，父子分段可以保持上下文的完整性。
2. 结构化文档 ：对于有明确段落结构的文档，如学术论文、技术文档等。
3. 需要精确检索的场景 ：当用户查询需要精确匹配特定内容，同时又需要提供足够上下文的场景。
4. 多语言文档 ：对于包含多种语言的文档，父子分段可以更好地处理语言边界。

4.2 配置建议

在 Dify 中配置父子分段模式时，可以参考以下建议：

1. 父段落大小 ：建议设置为 300-500 个token，这样可以包含足够的上下文信息。
2. 子段落大小 ：建议设置为 100-200 个token，这样可以保证检索的精确性。
3. 分隔符选择 ：

• 父段落分隔符：建议使用 \n\n （两个换行符），适合分割段落。
• 子段落分隔符：建议使用 \n （单个换行符），适合在段落内部进一步分割。

4.3 性能优化

为了优化父子分段模式的性能，可以考虑以下几点：

1. 合理设置子段落数量 ：过多的子段落会增加索引大小和检索时间，建议根据文档特性合理设置。
2. 使用高质量的嵌入模型 ：选择性能更好的嵌入模型可以提高检索质量。
3. 定期重新生成子段落 ：当文档内容有重大更新时，可以考虑重新生成子段落。

五、实际应用示例

5.1 技术文档检索

假设我们有一份技术文档，需要实现精确的检索功能。使用父子分段模式的步骤如下：

1. 上传文档 ：将技术文档上传到 Dify 平台。
2. 选择分段模式 ：在数据集设置中选择"Parent-Child"分段模式。
3. 配置分段参数 ：

• 父段落模式：选择"段落模式"
• 父段落分隔符： \n\n
• 父段落大小：400 tokens
• 子段落分隔符： \n
• 子段落大小：150 tokens

• 处理文档 ：系统会自动将文档分割为父段落和子段落，并创建向量索引。

• 检索测试 ：使用不同的查询测试检索效果，观察返回的父段落是否提供了足够的上下文信息。

5.2 自定义子段落

在某些情况下，自动生成的子段落可能不够理想，这时可以手动添加或编辑子段落：

1. 查看父段落 ：在文档详情页面查看已生成的父段落。
2. 添加子段落 ：点击"添加子段落"按钮，输入自定义的子段落内容。
3. 编辑子段落 ：选择已有的子段落，点击编辑按钮修改内容。
4. 删除子段落 ：选择不需要的子段落，点击删除按钮移除。
5. 重新生成 ：如果需要重新生成所有子段落，可以点击"重新生成子段落"按钮。

六、总结与展望

6.1 技术总结

Dify 的父子分段模式是一种高级的文档处理策略，通过将文档分为父段落和子段落两个层次，实现了精确检索和完整上下文的平衡，为用户提供了更精确、更全面的文档检索体验。其核心实现包括：

1. 数据模型设计 ：使用 DocumentSegment 和 ChildChunk 两个模型分别表示父段落和子段落。
2. 索引处理器 ：通过 ParentChildIndexProcessor 实现文档的提取、转换和加载。
3. API控制器 ：提供了添加、更新、删除子段落的API接口。
4. 向量服务 ：负责创建和管理子段落的向量表示。
5. 前端实现 ：提供了友好的用户界面，方便用户管理子段落。

参考资料

https://github.com/langgenius/dify (v1.4.1)

https://docs.dify.ai/zh-hans/guides/knowledge-base/create-knowledge-and-upload-documents/chunking-and-cleaning-text

七、推荐阅读

• 从零开始学 Dify
• 从零开始学 Dify- RAG 知识库系统设计详解
• 从零开始学 Dify- 对话系统的关键功能
• 从零开始学 Dify- 工作流(Workflow)系统架构
• 从零开始学 Dify-扫描、加载和管理模型提供者的详细过程
• 从零开始学 Dify-详细介绍 Dify 模型运行时的核心架构
• 从零开始学 Dify - 详细介绍 Dify 工具(Tool)系统核心架构设计
• 从零开始学 Dify - Dify 的 RAG 系统如何有效地处理和检索大量文档？
• 智能问数：从模板到指标服务
• 替代 NL2SQL，Agent+业务语义的创新产品设计

👆👆👆欢迎关注，一起进步👆👆👆

欢迎留言讨论哈

🧐点赞、分享、推荐 ，一键三连，养成习惯👍
